高扭矩花键式轴间传动连接构件

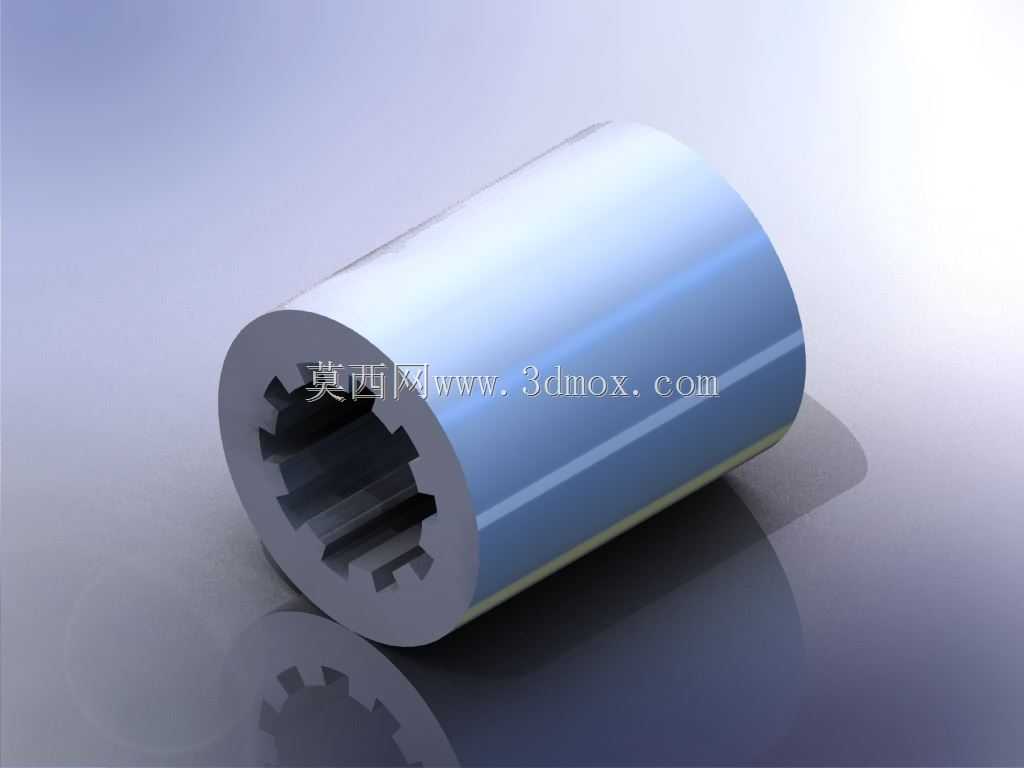

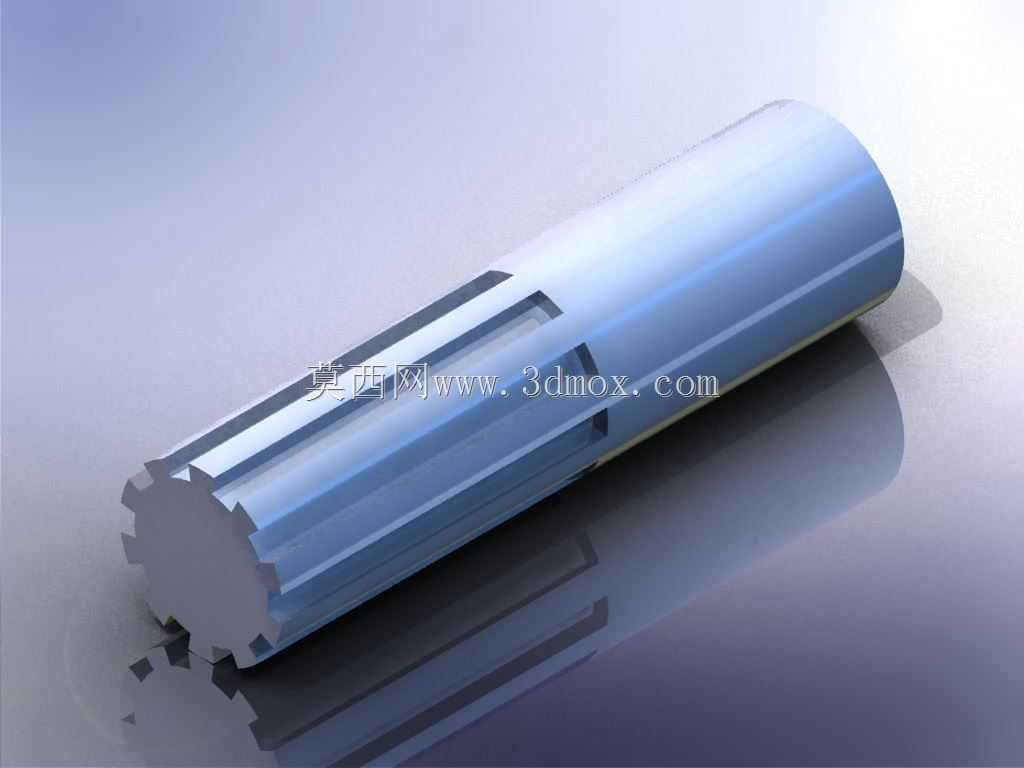

在重载传动设备的轴系布局里，这类大扭矩传动构件的应用场景覆盖极广，从矿山输送设备的驱动端连接、重型机床的主轴进给传动，到工程机械的动力传输节点、大型农业机械的动力输出轴对接，但凡需要在两根同轴布置的轴之间传递大扭矩、同时对同轴度有较高要求的场合，都能见到这类结构的身影。不同于普通平键连接仅靠单键侧面承压传力的形式，这类构件采用内花键与外花键配合的结构，多齿均匀承载的特性让它能承受的扭矩上限比同尺寸平键连接高出数倍，同时齿侧的配合间隙可以控制在极小范围，传动过程中的回差更小，正反转切换时的冲击也能得到有效缓冲。

从实际使用的功能特性来看，这类传动构件在设计时首先要匹配两端对接轴的参数，一端的内花键齿形、齿数、模数需要和主动轴的外花键完全契合，另一端的外圆柱轴段则要和从动端的连接孔尺寸匹配，安装时不需要额外做复杂的定位调整，只要将花键端对准推入，再通过轴端的锁紧结构固定即可，拆装维护的效率比法兰连接更高，也不需要像过盈配合连接那样依赖热装或压装设备。在运行过程中，多齿啮合的结构让每个齿承受的载荷被均匀分摊，即使在频繁启停、冲击载荷较大的工况下，也不容易出现单齿断裂、键槽压溃的问题，长期运行的可靠性更有保障。

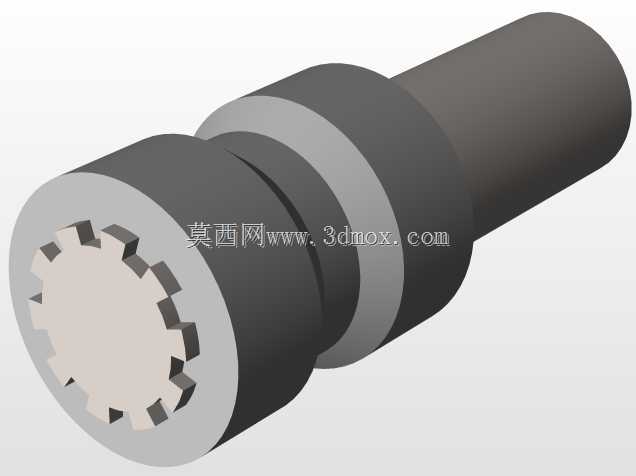

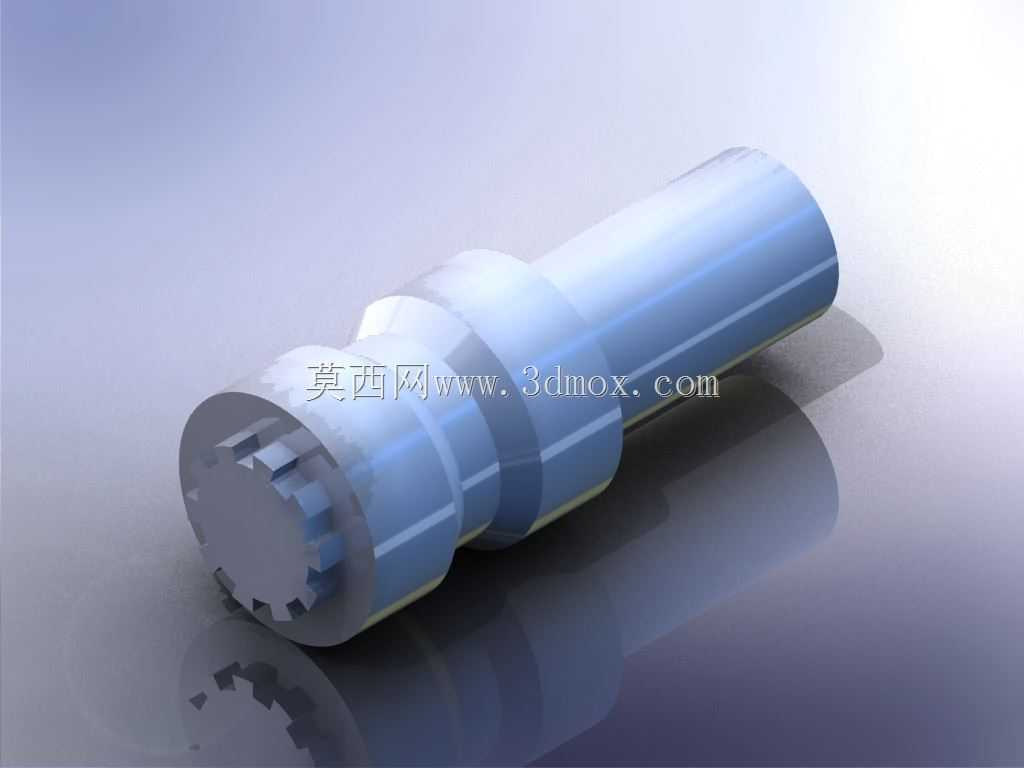

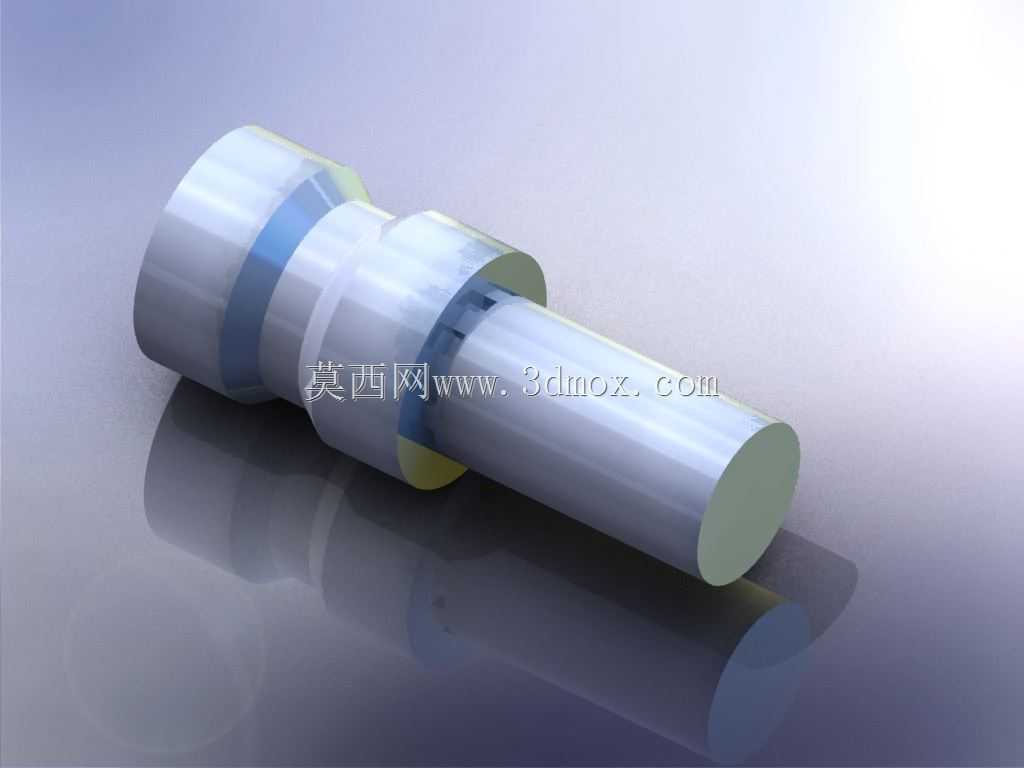

设计这类构件的时候，首先要核算传动系统的额定扭矩与峰值扭矩，根据扭矩值确定花键的模数、齿数以及齿的工作长度，齿面的接触强度、齿根的弯曲强度都要留足安全余量，通常重载工况下安全系数会取到2.5以上，避免瞬时过载导致齿部损坏。构件的外形采用阶梯轴结构，不同轴段的直径差要根据配合需求设置，花键段的外径要大于相邻轴段的直径，方便装配时的导向定位，轴肩位置要做圆角过渡，避免应力集中导致的轴段断裂，外伸的圆柱轴段要根据从动端的连接形式确定公差带，如果是和滚动轴承内圈配合，通常取k6的过渡公差，如果是和联轴器孔配合则根据对中要求选取相应的公差等级。

关于安装边界的尺寸控制，这类构件的总长度要匹配两轴端之间的安装间距，不能过长导致轴系顶死，也不能过短导致花键啮合长度不足，花键的有效啮合长度至少要达到花键外径的1.2倍以上，才能保证传力的稳定性。构件的最大外径要考虑周边的安装空间，不能和周围的轴承座端盖、密封件、壳体结构发生干涉，轴端要设置中心孔，方便加工时的定位装夹，也可以作为后期维护时的顶出工艺孔。表面处理方面，花键齿面通常会做高频淬火处理，提升齿面的硬度与耐磨性，非配合面则做发黑或防锈处理，适应车间多粉尘、多油污的工作环境。

在实际选型替换的时候，技术人员只需要测量原有构件的花键参数、各轴段直径、总长度以及安装定位尺寸，就能匹配到对应的替换件，不需要对原有设备的轴系结构做改动，大幅降低设备维护的成本与停机时间。这类构件的结构没有冗余的设计，所有尺寸都服务于传力与安装的需求，没有多余的装饰性结构，完全是从工程实用角度出发的传动零件，建模时需要重点保证花键齿形的精度，齿距累积误差、齿形误差都要控制在公差范围内，否则装配时会出现卡滞、啮合不均的问题，运行时也会产生异常噪音与振动，影响整个传动系统的使用寿命。
