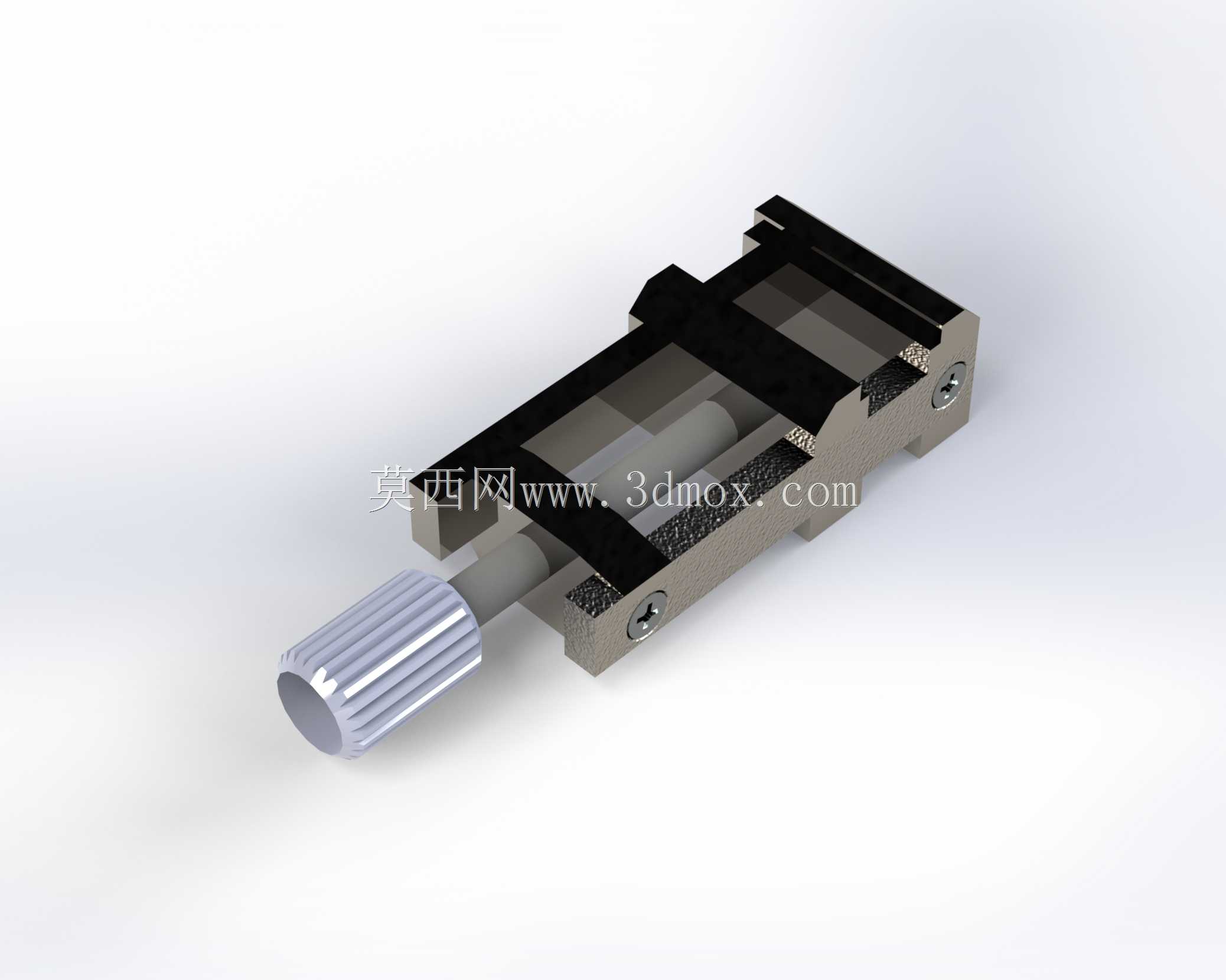

手动螺旋式精密平口夹持虎钳结构

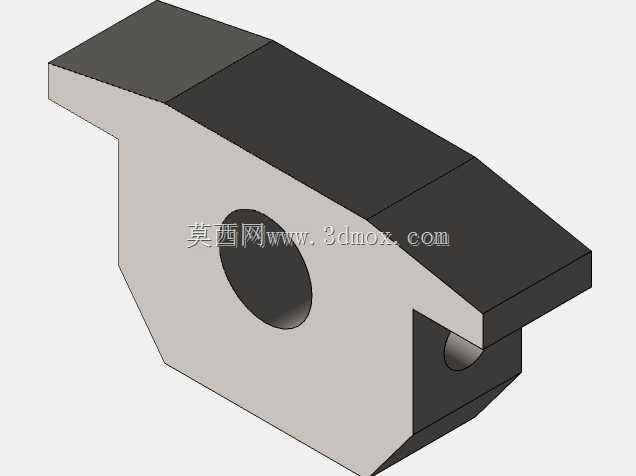

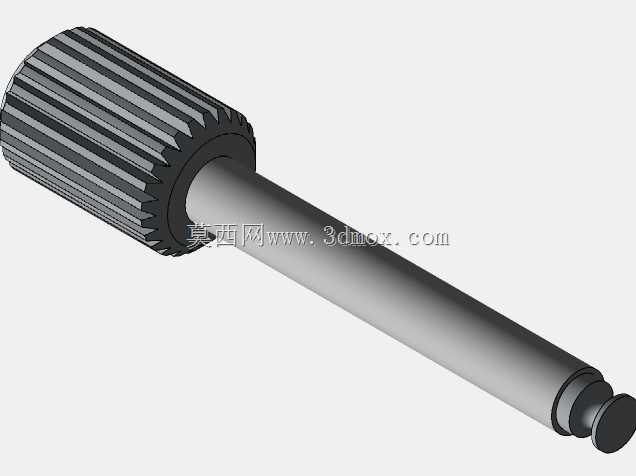

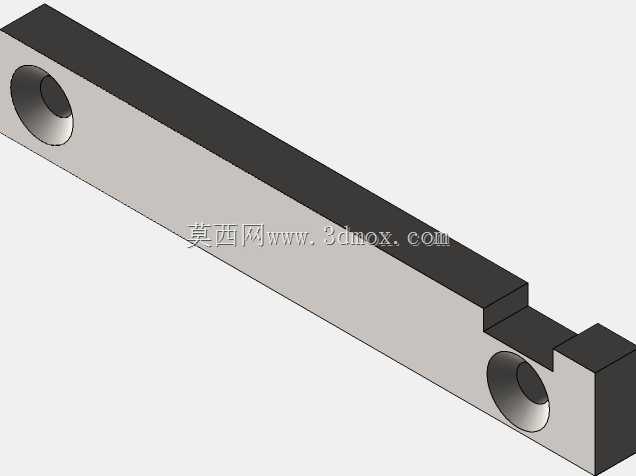

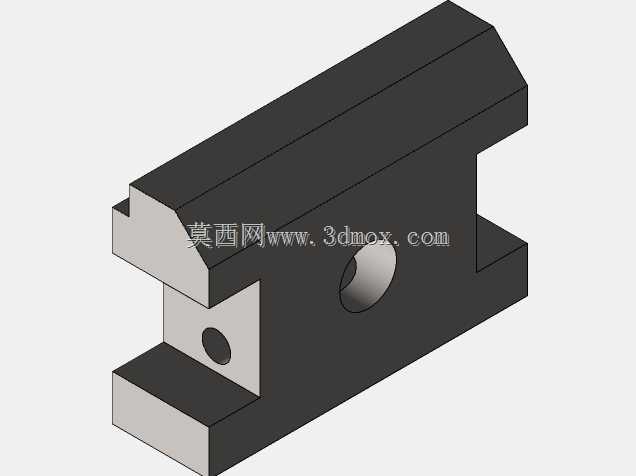

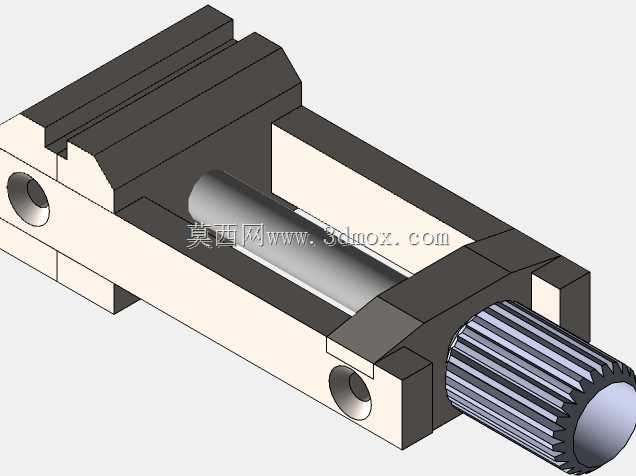

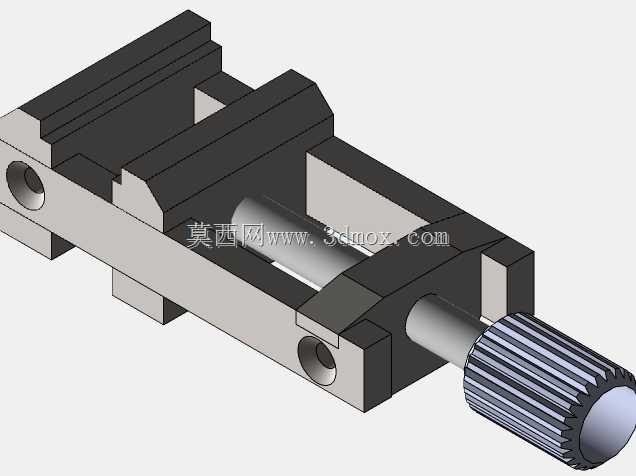

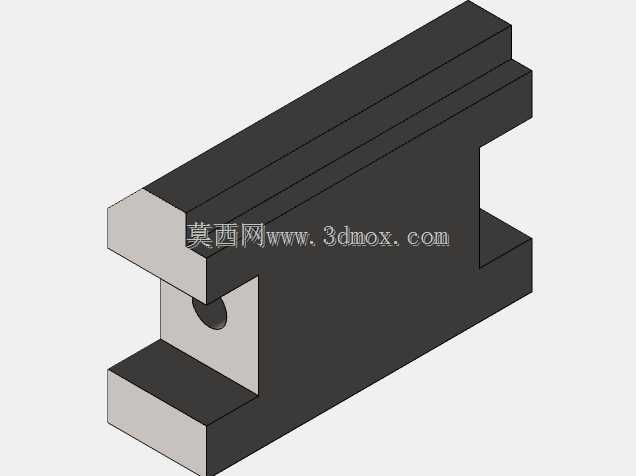

　　这款手动螺旋虎钳是机械加工、钳工装配场景中十分常用的夹持工装，日常在台式钻床、小型铣床、钳工台工位上都能见到它的应用，核心作用是对金属、非金属坯料或小型工件进行稳定夹持，保证加工、修配、划线工序中工件不会出现位移、翘曲，避免加工尺寸超差或装配对位失准。从结构设计逻辑来看，它采用了经典的丝杠螺母传动方案，转动端部的滚花旋钮就能带动活动钳身沿固定导轨做直线往复运动，实现钳口的开合与夹紧力调节，滚花旋钮的纹路设计充分考虑了手动操作的摩擦力需求，即便手上沾有少量切削液或金属碎屑，也能稳定施力转动，不会出现打滑脱手的情况。钳身主体采用分体式导轨结构，固定钳身与活动钳身的配合面做了适配的导向槽设计，活动钳身移动过程中全程保持直线度，

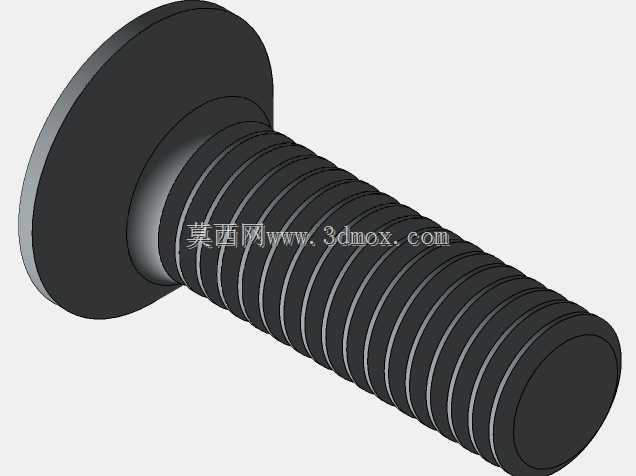

　　不会出现偏摆，保证两个钳口的平行度，避免夹持工件时出现受力不均、工件翘起的问题。钳口部位预留了标准的安装螺孔，可以根据加工需求更换不同类型的钳口板，比如加工软质金属时可以更换铜质钳口避免夹伤工件表面，加工异形件时可以更换带V型槽的钳口夹持圆柱类工件，拓展了整体的适用场景。丝杠与活动钳身的连接部位采用了防脱结构设计，即便将钳口开到最大行程，丝杠也不会从螺母中脱出，避免日常使用中零件散落的问题；钳身底部的结构做了适配安装的设计，可以通过螺栓直接固定在钳工台或者机床工作台上，安装边界适配常规小型工位的T型槽间距，不需要额外制作转接板就能完成装夹固定。从实际使用的功能特性来看，这款虎钳的夹紧力可以通过旋钮的转动力度灵活调节，

　　夹持小型薄壁件时可以控制力度避免夹变形工件，夹持需要大切削量的金属件时可以加大锁紧力，保证铣削、钻孔过程中工件不会被切削力带动移位。导轨配合面预留了适当的间隙存储润滑脂，日常维护只需要定期在导轨面和丝杠螺纹处涂抹少量润滑脂，就能保证长时间使用的操作顺畅度，不会出现卡滞、移动顿挫的问题。整体结构没有复杂的液压、气动元件，完全依靠纯机械结构实现夹持功能，故障率极低，即便在没有气源、电源的野外维修工位或者临时作业点，也能正常使用，对使用场景的适配性很强。在设计过程中，整体结构做了轻量化的优化，在保证钳身刚性足够承受常规切削夹持力的前提下，尽可能缩减了非受力部位的材料厚度，整体重量控制在单人可以轻松搬运的范围内，方便不同工位之间的转移使用，

　　不会因为自重过大增加工位调整的负担。钳身的受力部位做了加强筋结构设计，在丝杠推力作用下，固定钳身不会出现向外张开的形变，长期使用也能保持钳口的夹持精度，不会因为反复受力出现精度衰减。对于三维建模从业者来说，这个模型完整还原了螺旋虎钳的全部装配关系，包括丝杠与螺母的配合间隙、活动钳身与导轨的配合公差、钳口板的安装定位结构都做了准确的还原，可以直接作为工装夹具设计的参考案例，也可以用于虚拟装配场景中的工位布局模拟，帮助设计人员快速完成工位工装的排布验证，减少实际制作过程中的适配问题。
