线性传动直线连接接头结构设计

在自动化生产线的线性传动模组、工装夹具的力传递路径、检测设备的直线运动单元中，这类直线接头是承担力传导与运动衔接的核心小尺寸部件，很多刚入行的结构工程师容易忽略这类小零件的细节设计，往往在设备调试阶段出现传动卡滞、受力变形甚至断裂的问题，才意识到这类连接件的设计合理性直接影响整套直线运动机构的运行稳定性。从实际应用场景来看，这类接头常被用在气缸推杆与滑动载台的连接位、线性导轨副的限位衔接处、拉伸压缩测试工装的装夹端，需要同时承受轴向的拉伸载荷、压缩载荷，以及运动过程中产生的径向剪切力，这就要求零件本身的结构既要保证力传递的同轴度，又要预留一定的安装容错空间，避免因装配对位偏差产生额外的内应力。

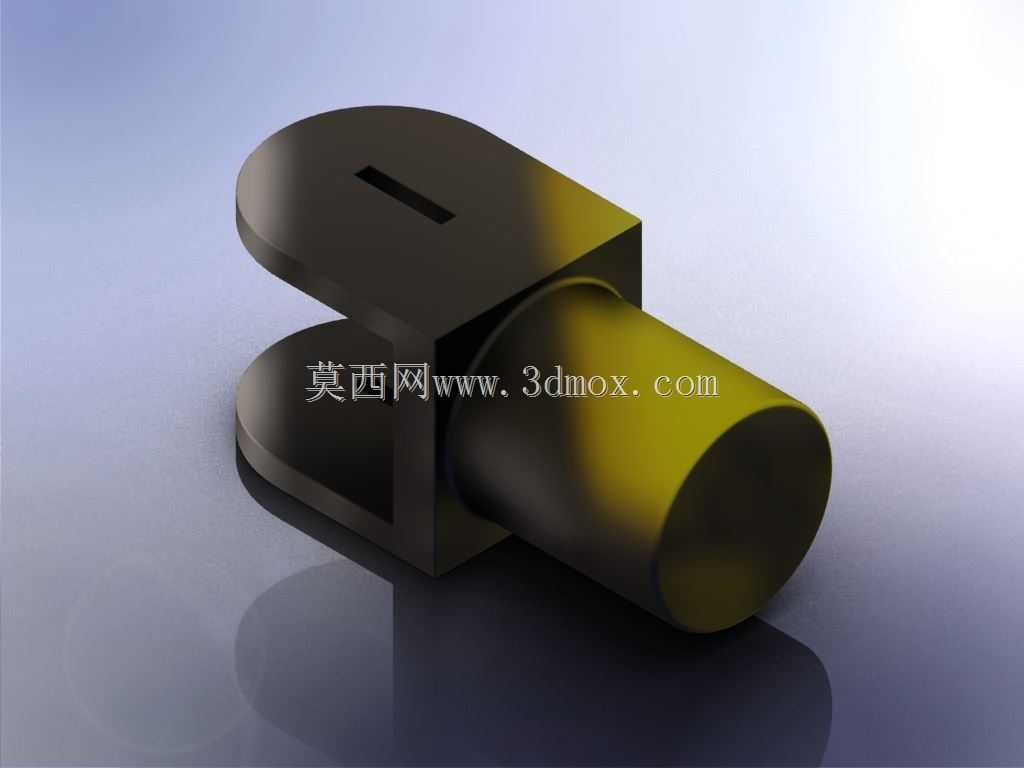

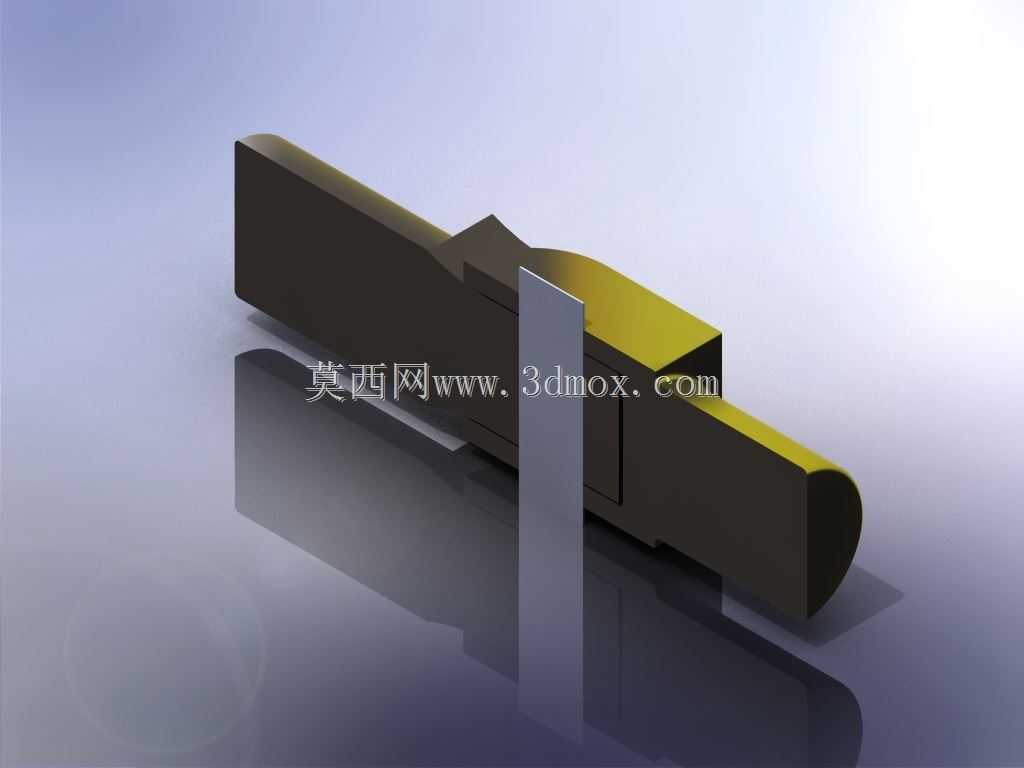

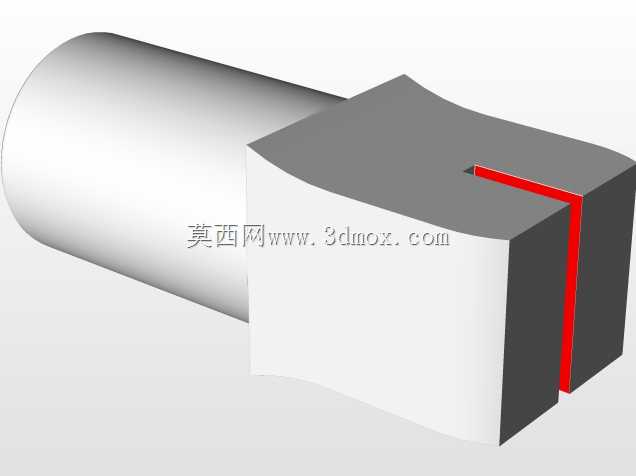

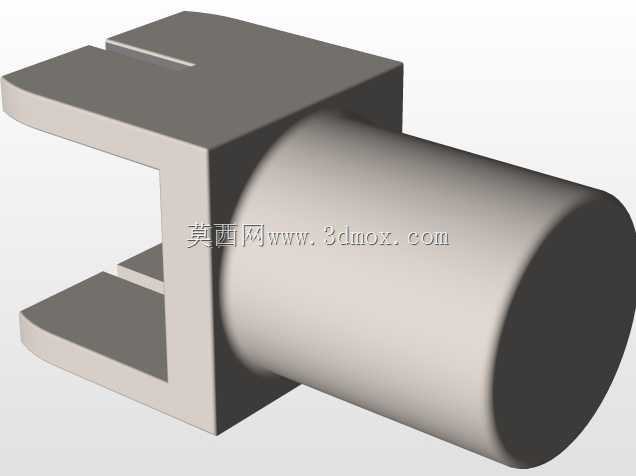

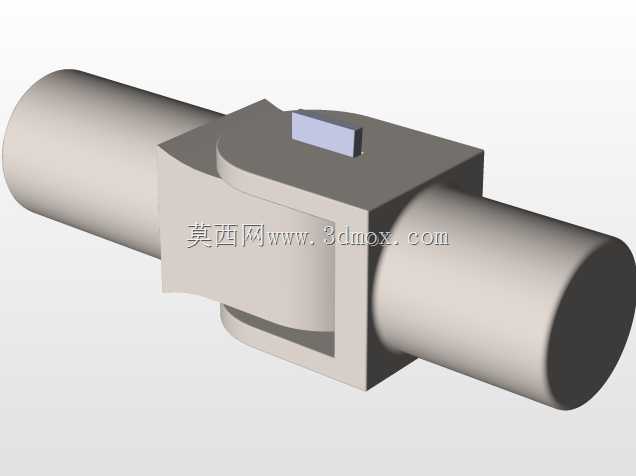

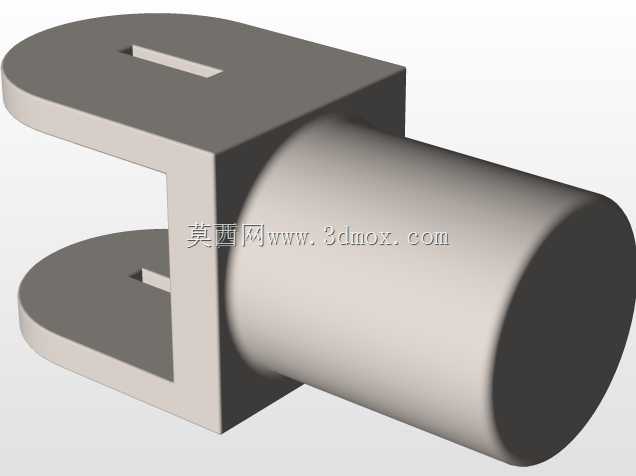

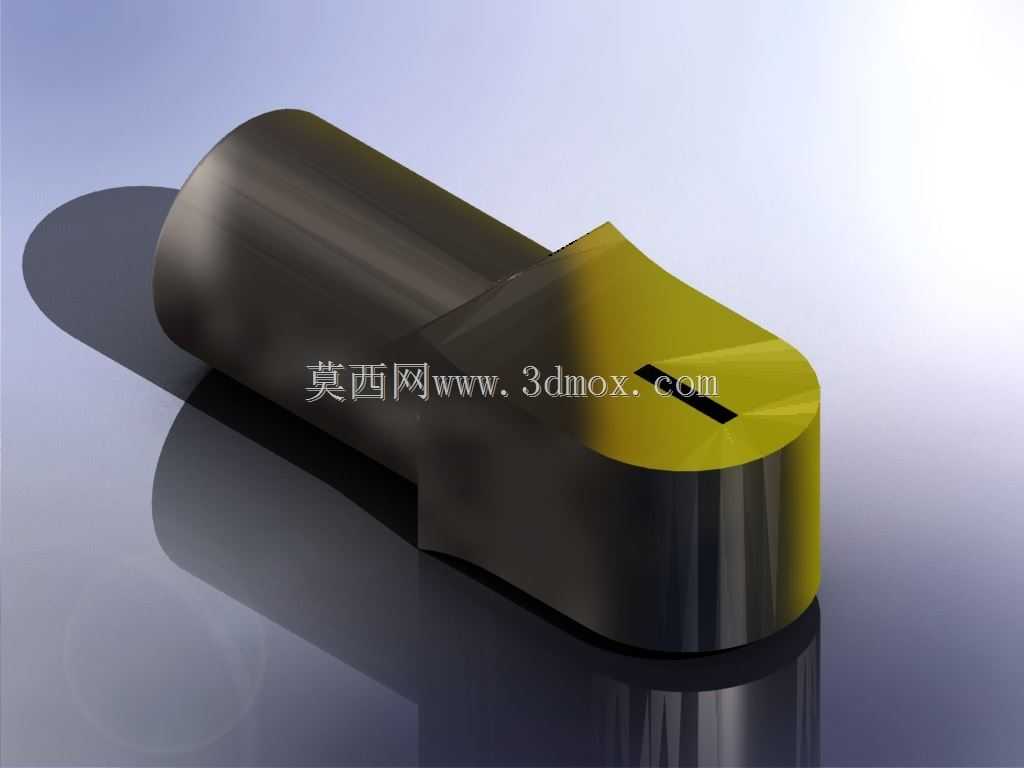

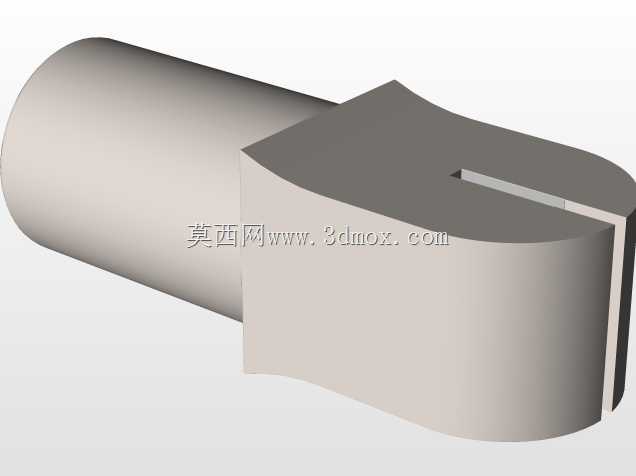

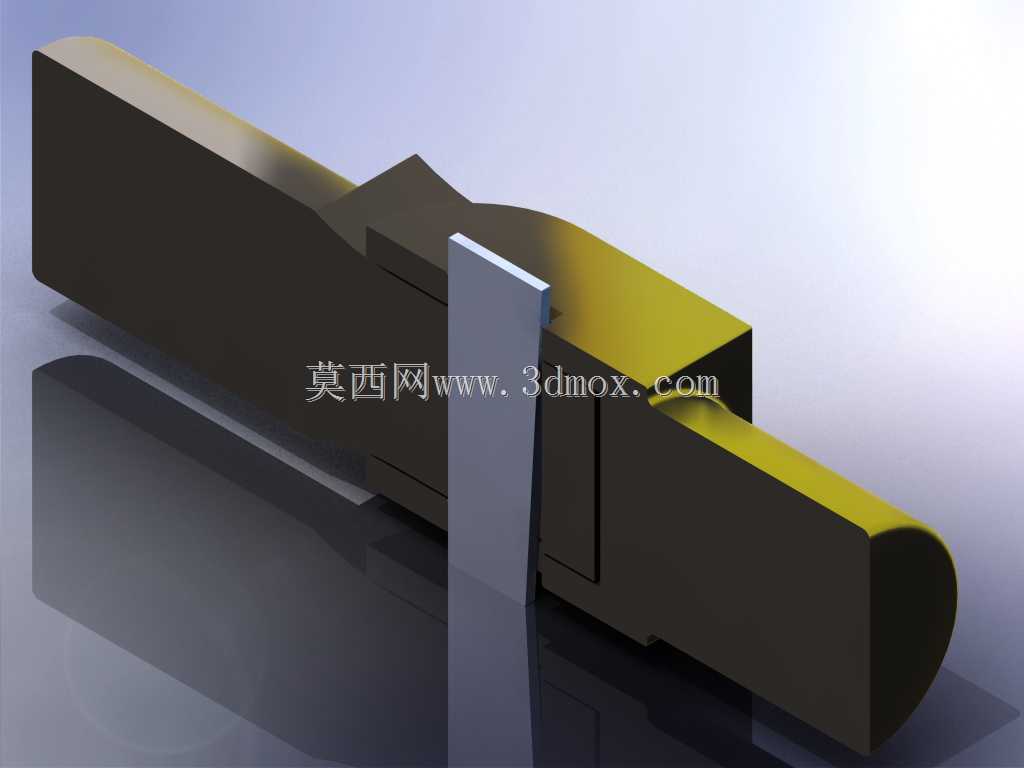

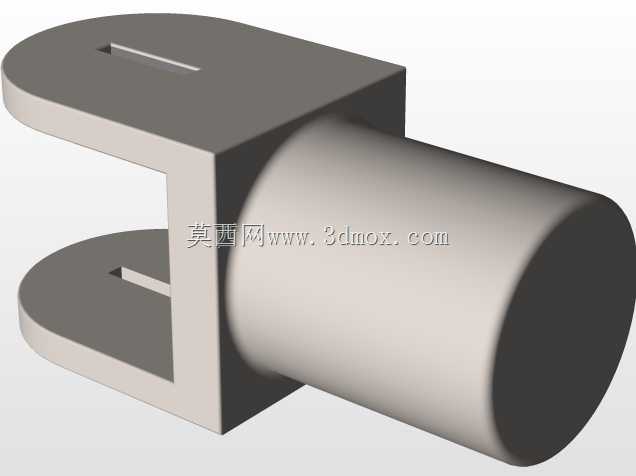

设计这类接头的时候，首先要明确安装边界的约束条件：接头两端的对接端分别匹配不同的传动部件，一端通常对接驱动件的输出轴，另一端对接从动运动件，整体外形采用长条形对称结构，主体段采用等截面设计来保证轴向受力均匀，靠近对接位的位置做了局部加厚的加强结构，用来抵消剪切力作用下的应力集中，避免在载荷交变的工况下出现疲劳断裂。零件的棱边全部做了小尺寸倒角处理，一方面是去除机加工过程中产生的毛刺，避免装配时刮伤对接零件的配合面，另一方面也能减少应力集中点，提升零件的疲劳寿命。配合面的尺寸公差需要根据对接件的配合等级确定，通常和输出轴配合的位置采用过渡配合，既保证装配后的同轴度，又不会因为过盈量太大导致装配困难，和从动件连接的位置可以根据实际需求选择间隙配合或者加装弹性缓冲垫，用来补偿安装过程中产生的微小同轴度偏差，避免运动过程中出现卡滞。

从功能特性上看，这款接头的结构设计兼顾了三种受力工况的承载需求：轴向拉伸时，主体段的等截面结构能保证拉力均匀分布在整个零件截面上，不会出现局部应力过大的问题；承受轴向压缩载荷时，加厚的对接端能避免端部受压出现溃缩变形，长条形的主体结构长径比经过合理设计，不会在压缩载荷下出现失稳弯曲的情况；当运动过程中出现径向剪切力时，中间位置的加强结构能提升截面的抗剪模量，避免零件在剪切力作用下被剪断。很多同类接头在设计时只考虑了单一轴向受力的情况，实际工况中因为装配偏差、运动振动等问题，往往会存在额外的径向载荷，这也是很多设备运行一段时间后接头断裂的核心原因。

在实际选型应用时，需要先核算整套传动机构的最大载荷，包括静态载荷和动态交变载荷，根据载荷大小确定接头的截面尺寸和材料选型，通常常规工况下采用45号钢调质处理即可满足强度需求，如果是在腐蚀环境或者轻量化要求的场景下，也可以选用铝合金阳极氧化或者不锈钢材质。安装时要注意保证两端对接件的同轴度偏差在设计允许的范围内，不要强行装配来弥补较大的对位偏差，否则会在零件内部产生额外的装配内应力，大幅降低零件的使用寿命。另外这类接头属于传动系统中的易损件，在设备定期维护时需要检查接头是否存在变形、表面裂纹等问题，及时更换出现疲劳损伤的零件，避免因接头断裂导致整套设备停机甚至出现安全事故。

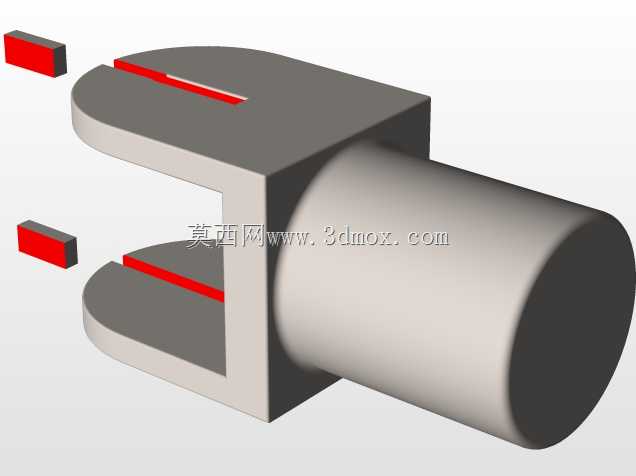

从建模逻辑来看，绘制这类零件的时候要先确定两端对接位的尺寸和安装孔位，再根据受力需求确定主体段的截面尺寸，先绘制主体的拉伸轮廓，通过拉伸特征生成基础实体，再对对接端进行局部的特征切削或者加厚，最后添加倒角、圆角等工艺特征，建模过程中要注意特征的参数化关联，方便后续根据不同的载荷需求调整零件的尺寸参数，不需要重新绘制整个模型。很多工程师建模时喜欢把所有特征合并成一个无参数的实体，后续修改尺寸时需要重新绘制，会大幅降低设计迭代的效率，参数化建模对于这类标准传动配件来说尤为重要，因为不同设备的安装空间、载荷需求都有差异，参数化的模型可以快速调整尺寸适配不同的应用场景。
