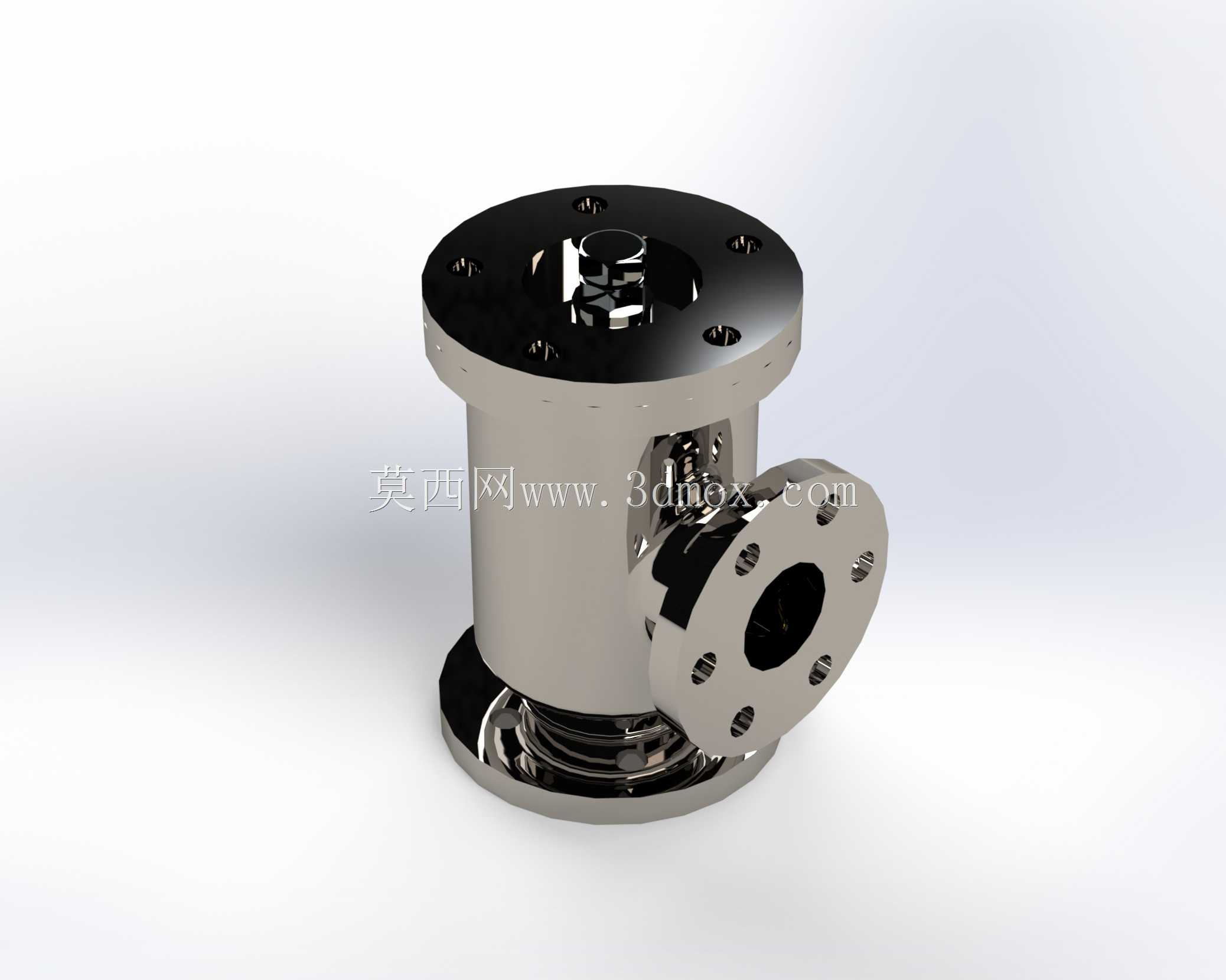

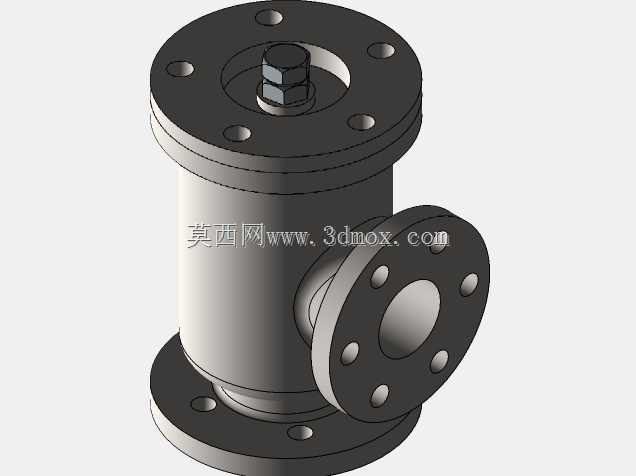

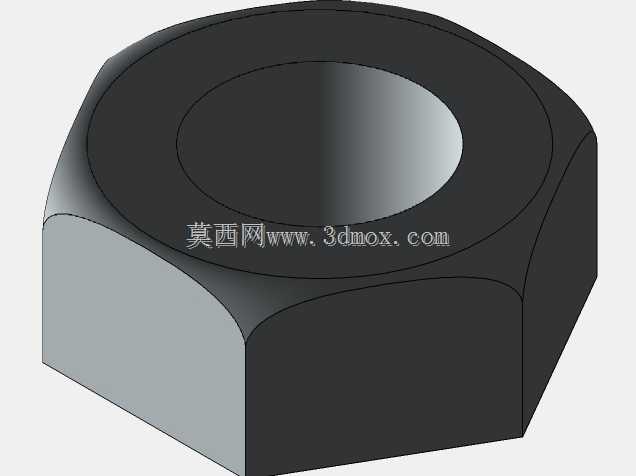

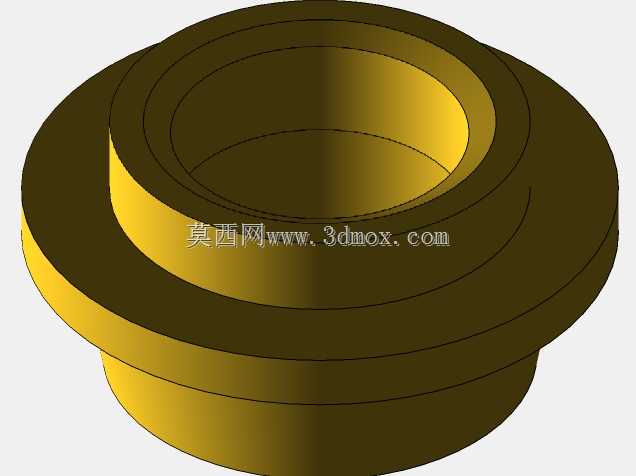

法兰连接角式截止阀内部结构展示

　　这款角式结构的截止类阀门，主要应用在化工流体输送、中小型锅炉给水、制药洁净管路以及暖通空调水系统的管路上，安装在管路转角位置时，不需要额外配置弯头转接件，能直接完成90度方向的管路通断与流量调节，相比直通式截止阀，在空间局促的管廊、设备夹层内安装时，能大幅节省管路排布空间，减少管路接头数量，降低潜在的泄漏风险点。从拆解结构可以看到，阀门的核心密封由上部阀杆驱动组件、金属密封阀瓣、球形导流件、下部阀体流道组成，阀体采用侧进底出的角式流道设计，流体从侧面法兰接口进入阀腔后，经过球形导流件的缓冲，顺着阀腔轴向从底部法兰接口流出，这种流道设计能避免流体直接冲刷密封面，延长密封副的使用寿命，同时流道阻力比普通直角弯头加直通阀的组合更小，

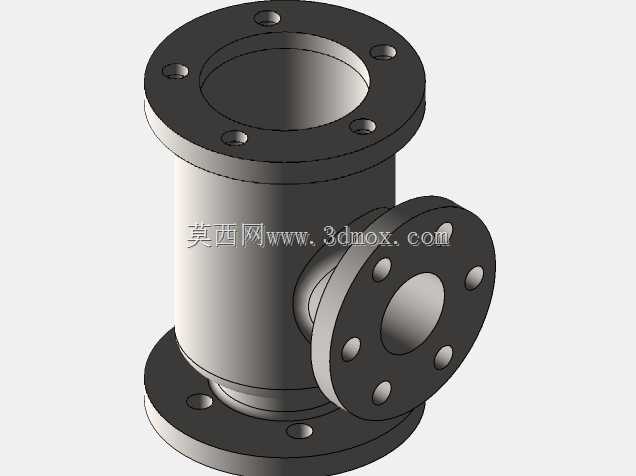

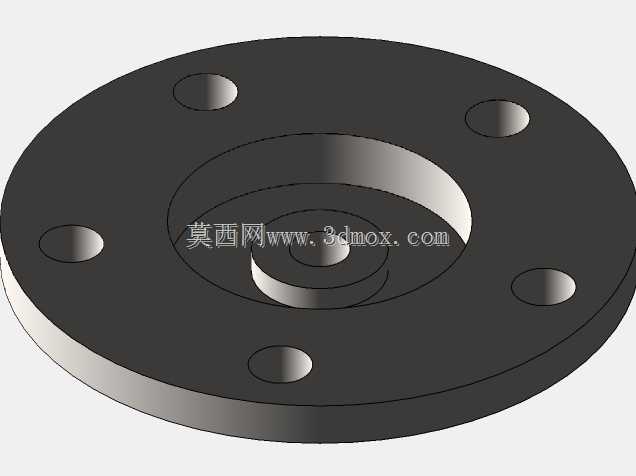

　　能降低管路系统的压损。设计过程中，首先确定的是法兰连接的尺寸边界，侧面法兰与底部法兰均采用同压力等级的标准法兰尺寸，螺栓孔的位置度公差控制在0.1mm以内，保证现场安装时能和管路法兰顺利对接，不需要额外修配；阀体的外部轮廓做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受额定工作压力时，壁厚分布经过应力校核，阀腔承压区域的最小壁厚满足对应压力等级的强度要求，法兰与阀体衔接的位置做了加厚处理，避免安装时螺栓锁紧力导致阀体变形。上部的阀盖与阀体采用法兰螺栓连接，中间配置密封垫片，阀杆穿过阀盖的位置设置了多级填料密封结构，能防止阀杆动作时出现介质外漏；阀瓣采用金属硬密封结构，密封面做了堆焊耐磨处理，和阀座的配合面经过研磨，

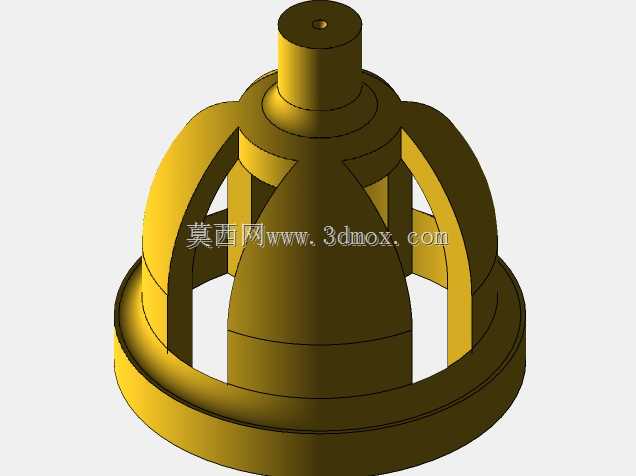

　　密封面的粗糙度达到Ra0.8以下，保证关闭状态下的密封性能，阀瓣和阀杆的连接采用活动铰接结构，能在阀瓣关闭时自动找正阀座密封面，避免因为阀杆的同轴度误差导致密封面偏磨。中间的球形导流件设置在阀瓣下方的流道位置，一方面能在阀门全开时对流体起到导流作用，减少流体紊流产生的振动和噪音，另一方面在阀门小开度调节时，能缓冲高速流体对阀瓣的直接冲击，避免阀瓣出现振动导致的密封面损伤。安装时需要注意，这款阀门的流向必须遵循侧进底出的原则，不能反向安装，反向安装会导致阀门关闭时阀腔长期承压，同时增加阀杆的受力，容易出现阀杆变形或者外漏的问题；阀门的上部需要预留足够的操作空间，保证手轮或者执行机构安装后，能有足够的空间完成开关操作，

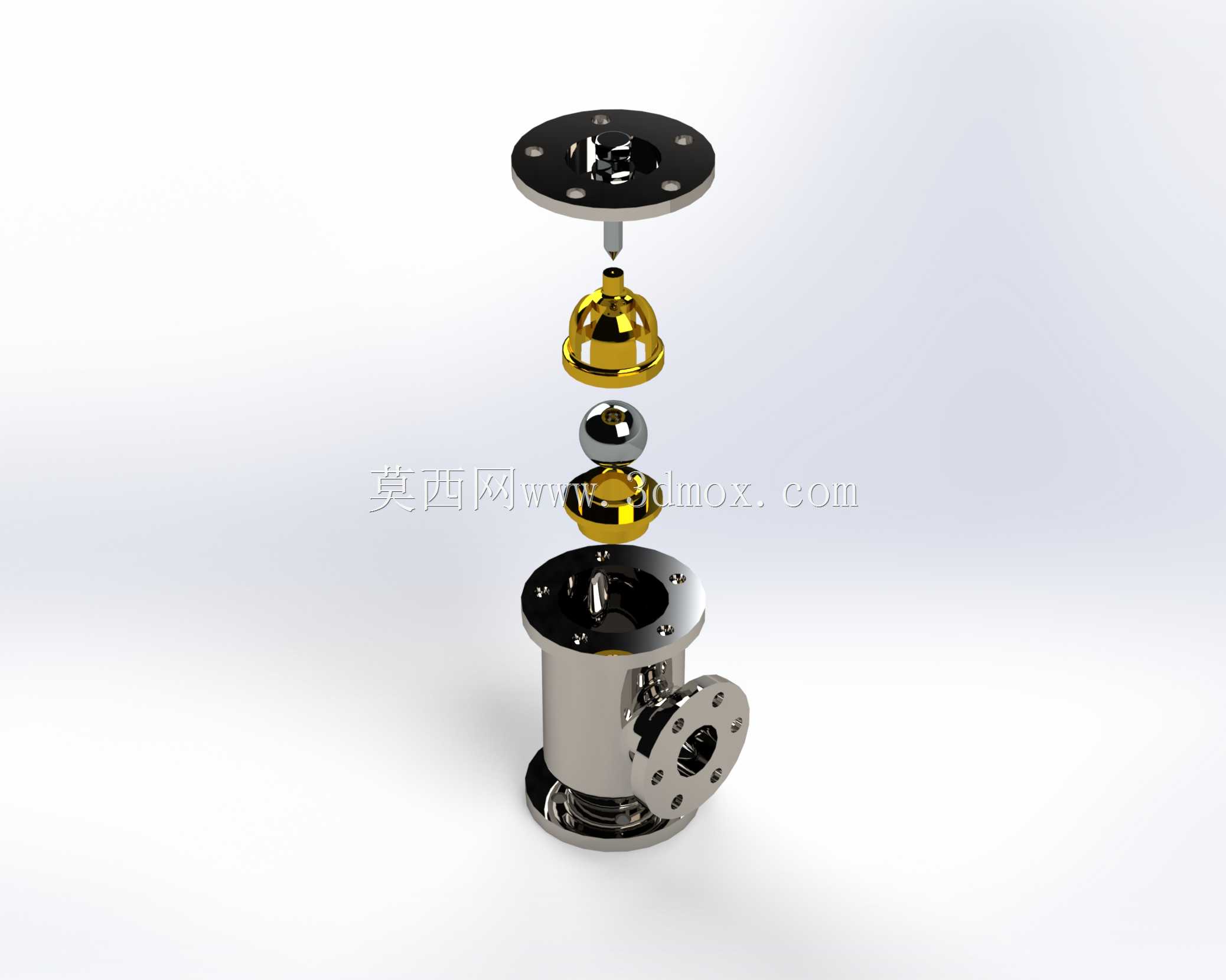

　　同时后期维护更换填料、拆解检修阀瓣组件时，不需要拆卸整个阀体就能完成上部组件的拆解。在实际工况使用中，这款阀门不仅能做管路的切断阀使用，还可以通过调节阀瓣的开启高度，对管路流量进行节流调节，相比闸阀，它的调节精度更高，密封性能更可靠，适合在需要频繁开关、调节流量的管路上使用；在洁净流体管路中使用时，阀体内腔的流道做了抛光处理，没有积液的死角，能避免介质残留导致的污染，满足洁净管路的使用要求。建模过程中，所有的配合面都按照实际加工的公差要求做了配合间隙设置，阀杆和填料函的间隙、阀瓣和阀座的配合位置、法兰螺栓和螺栓孔的间隙都和实际生产的装配要求一致，拆解视图的爆炸距离经过调整，能清晰展示每个零件的装配位置和装配关系，方便结构设计人员参考内部结构，也能作为设备选型时的结构参考，直观了解阀门的内部构造和流道走向。
