可实现多向传力的轴用铰接连接结构

　　在各类需要实现轴类部件间角度补偿、多向力传递的机械结构中，这类铰接式轴连接件是应用频次极高的基础传力部件，常见于轻工自动化输送线的摆臂传动节点、小型工程机械的操作连杆铰接位、工装夹具的活动压臂连接端，甚至部分户外健身器材的活动关节处也能见到同原理的结构设计。不同于普通的刚性轴套连接，这类结构的核心作用是允许两根对接的轴件在传递轴向拉压力、径向剪切力的同时，保留绕中间铰接销轴的小角度转动自由度，避免安装同轴度误差、工作过程中机架微变形带来的卡滞、应力集中断裂问题。

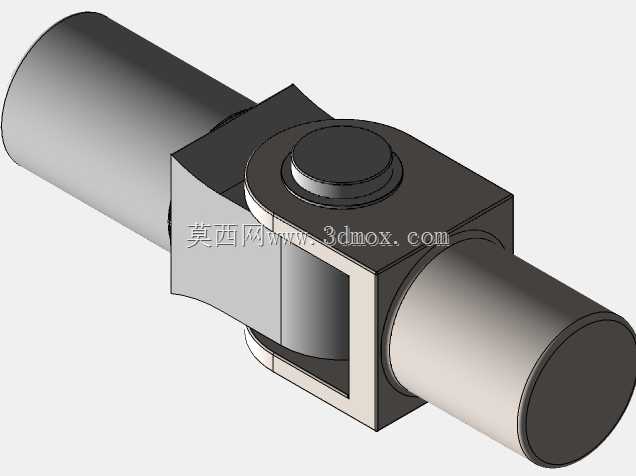

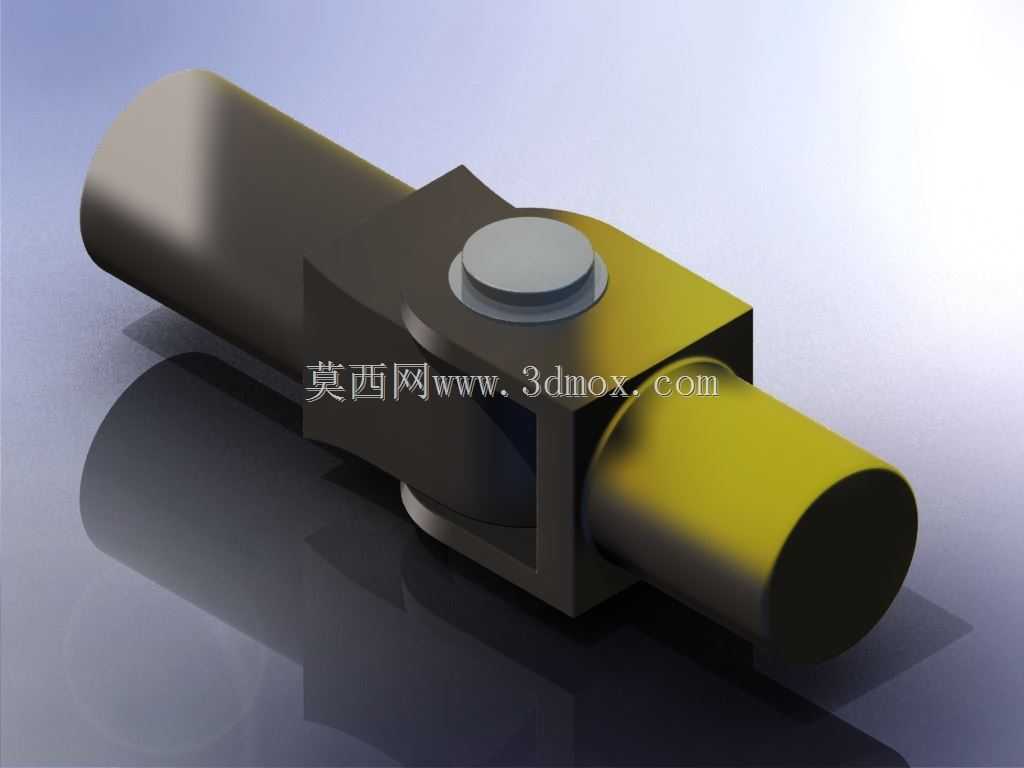

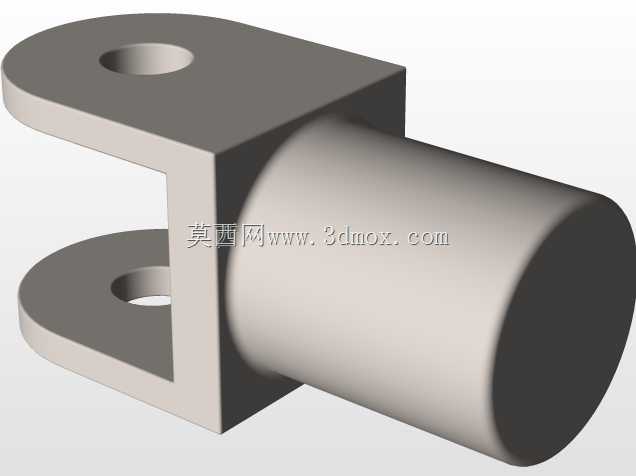

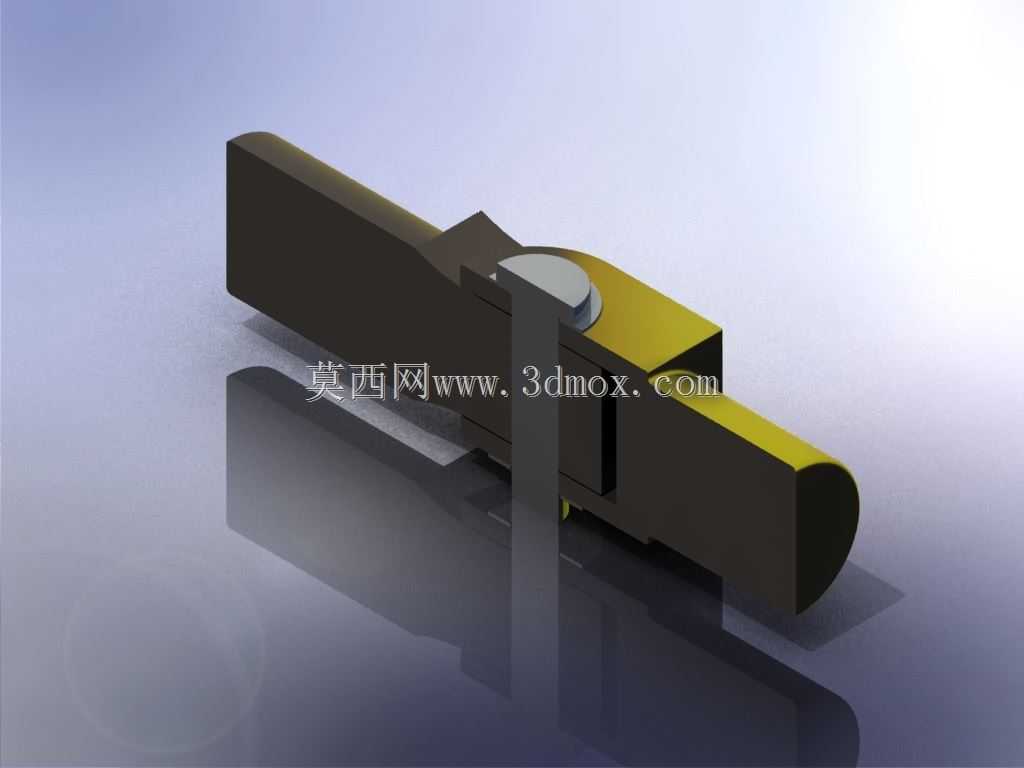

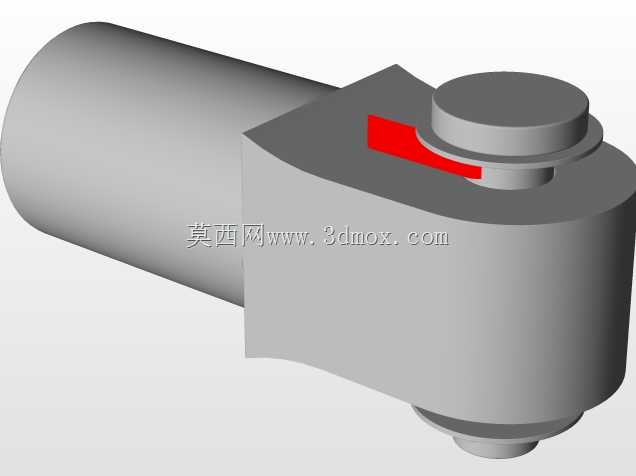

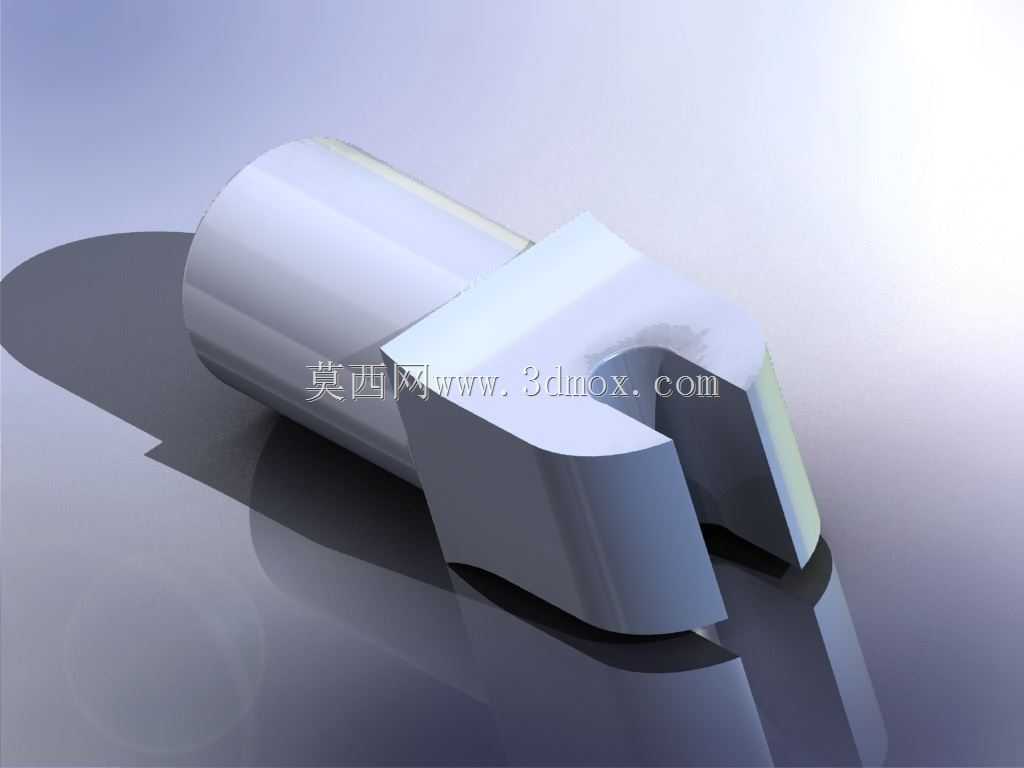

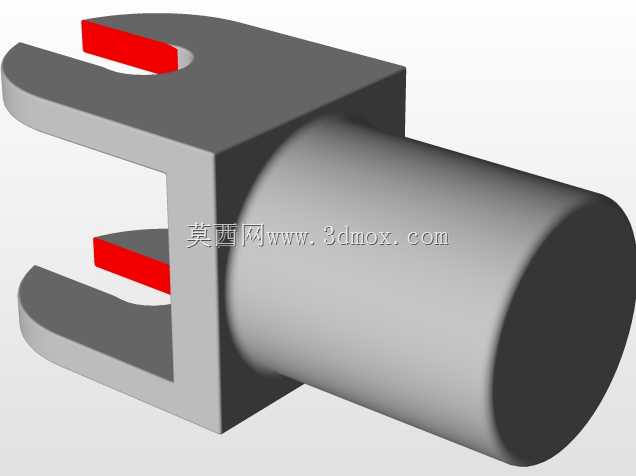

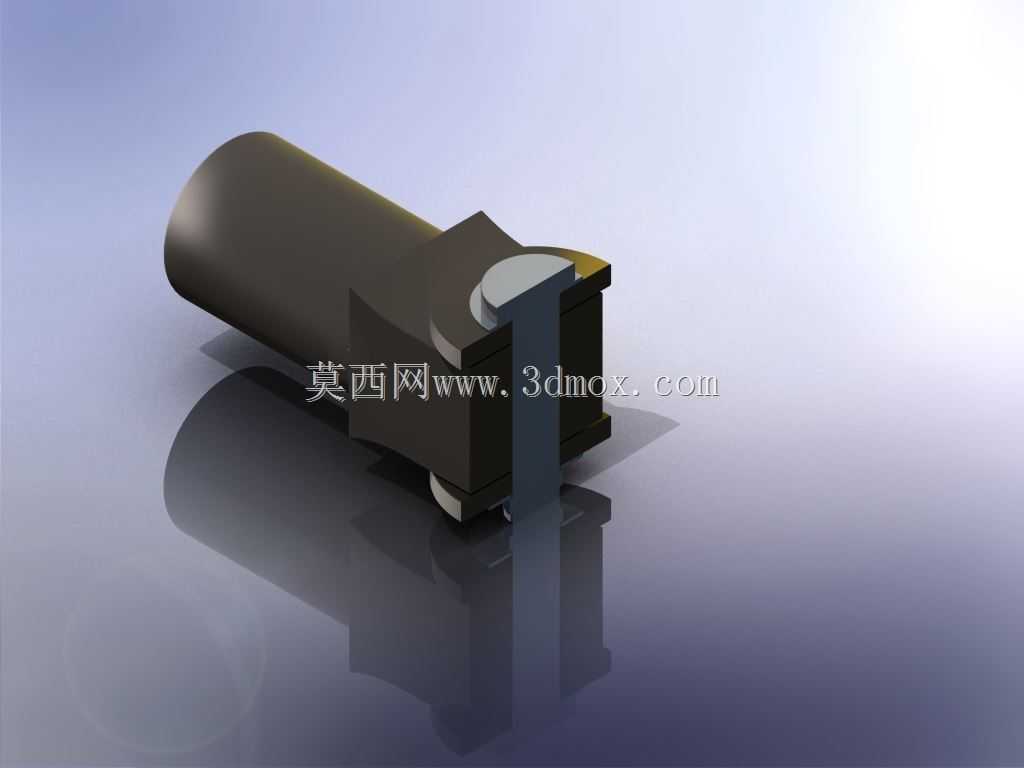

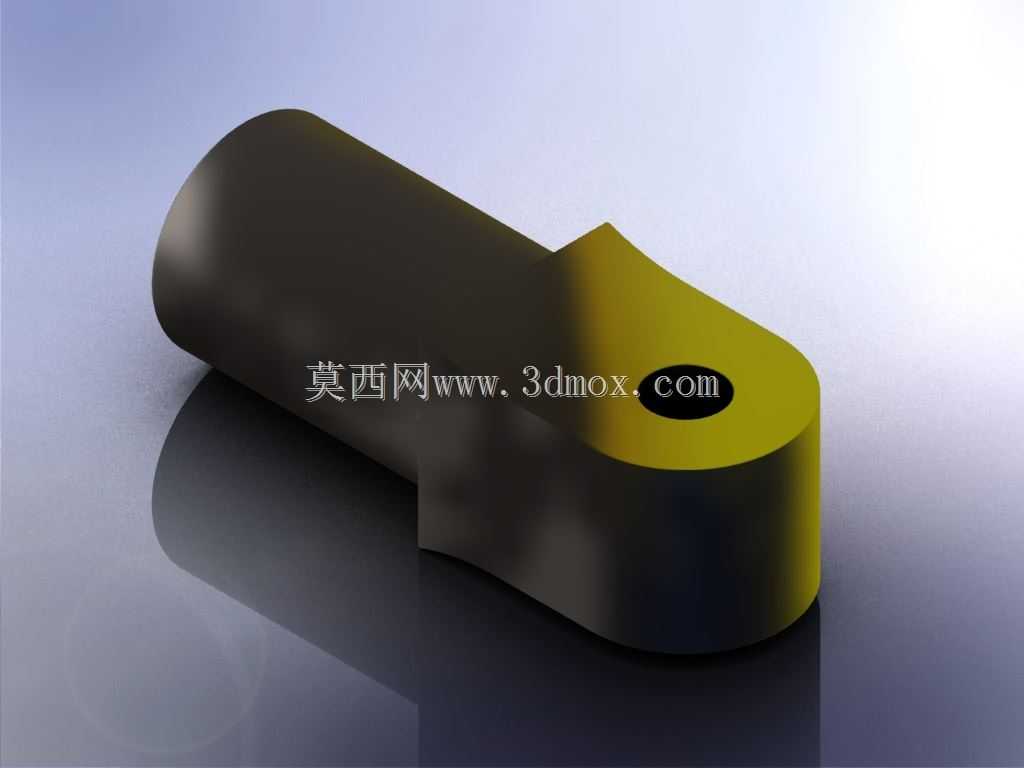

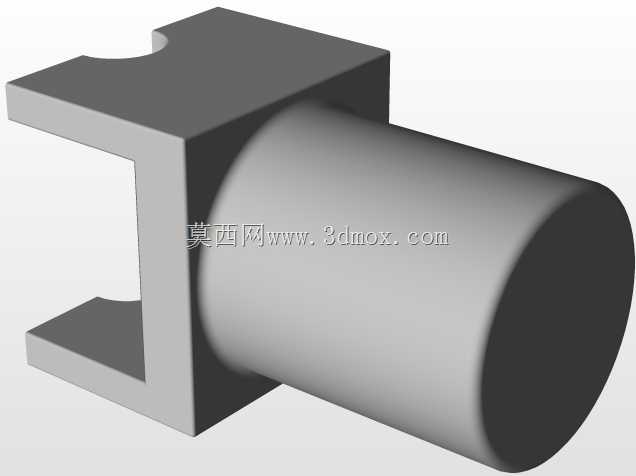

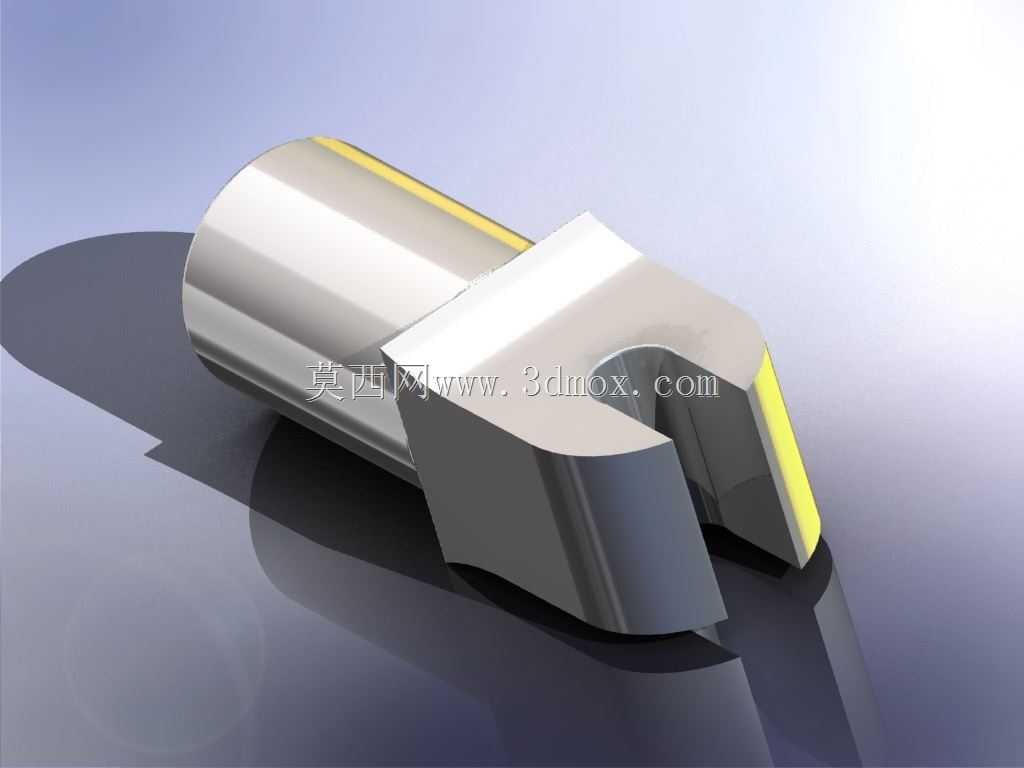

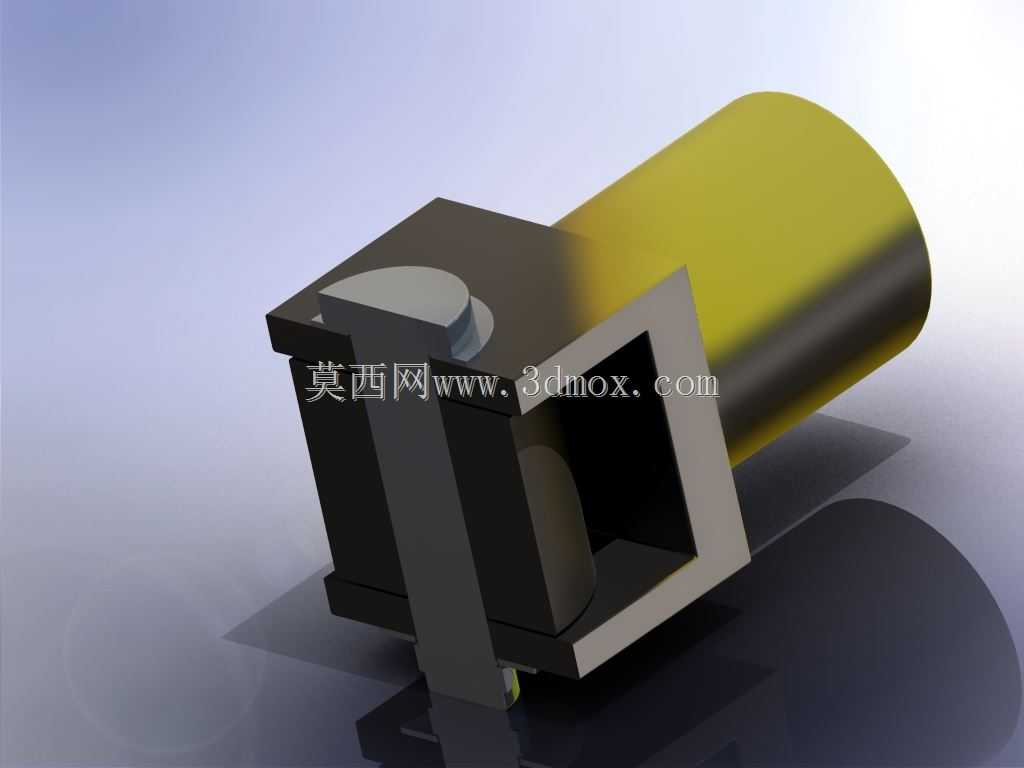

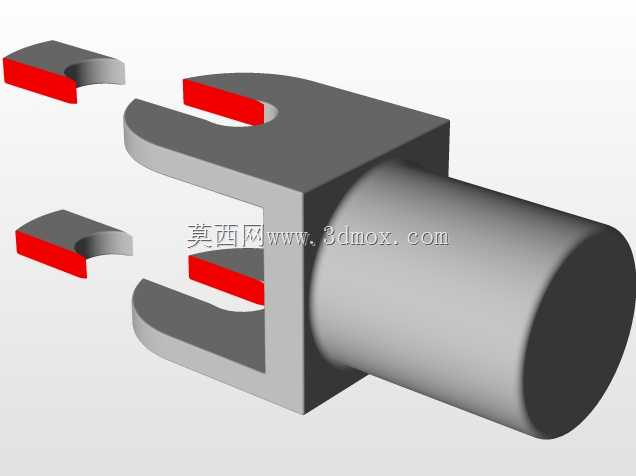

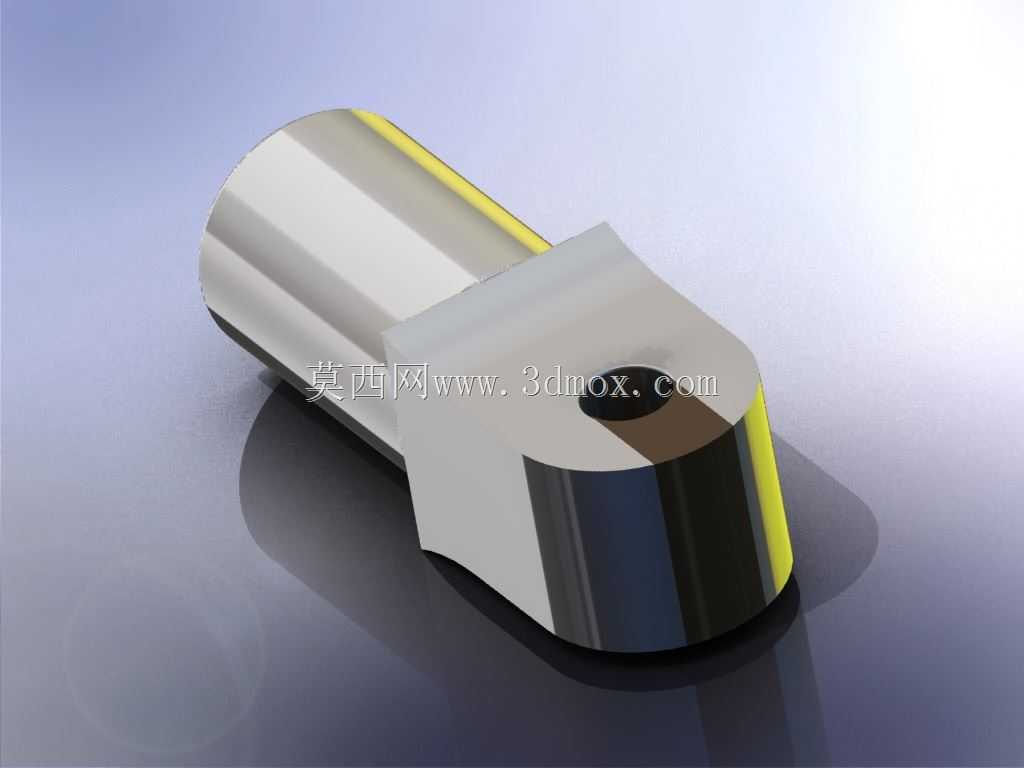

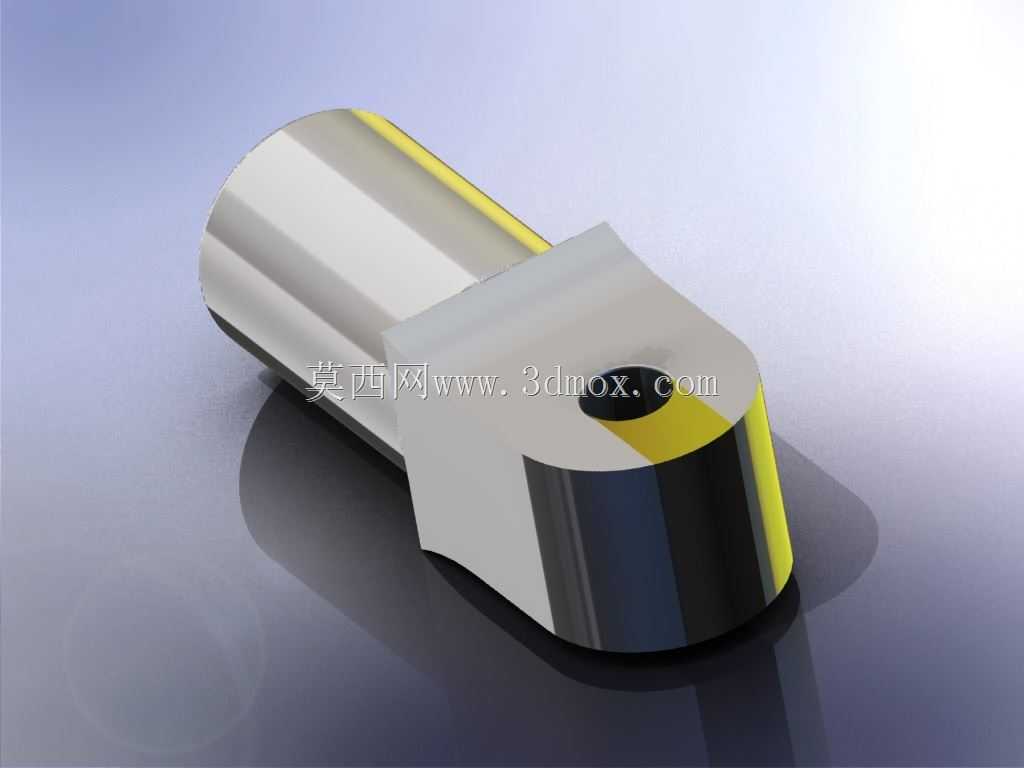

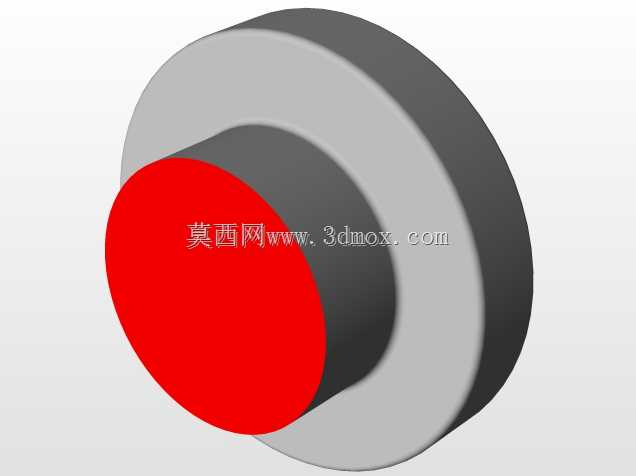

　　从结构功能来看，该连接件的主体为中部的方形铰接座，两侧开有同轴的轴孔用于穿装对接的两根圆轴，中间垂直于轴孔轴线的位置设置有销轴安装位，销轴将上下两部分铰接座锁紧，既限制两根对接轴的轴向窜动，又作为转动副的回转支撑。实际工作过程中，当两侧轴件受到沿轴线方向的拉伸载荷时，力会通过轴件与轴孔的配合面传递到铰接座本体，再经由中间销轴完成力的跨接传递；当受到径向的剪切载荷时，铰接座的方形本体配合销轴的圆柱面形成抗剪承载面，相比普通的圆柱销对接结构，接触面积更大，单位面积承压更小，长期受交变载荷作用下不易出现压溃、磨损松旷的问题。同时中间的转动副可以抵消两侧轴件的角度偏差，比如输送线摆臂在摆动过程中产生的微小角度偏移，或是设备机架受载后产生的微变形，都可以通过这个铰接自由度释放，不会在轴件根部产生附加的弯曲应力，大幅提升轴类部件的疲劳寿命。

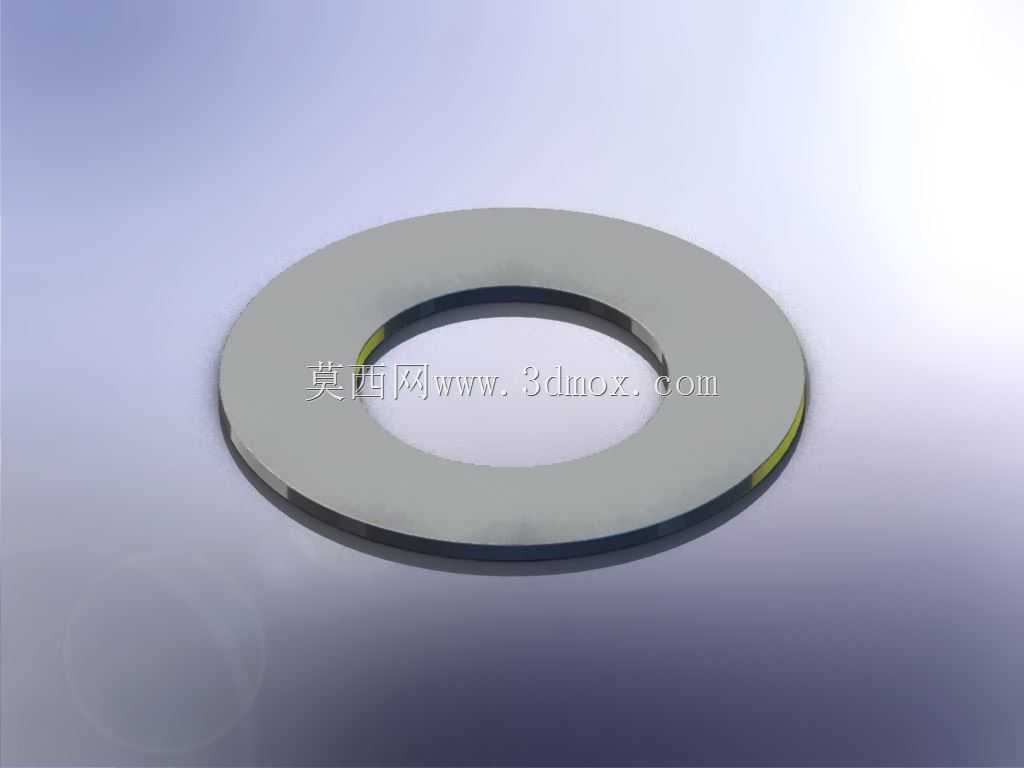

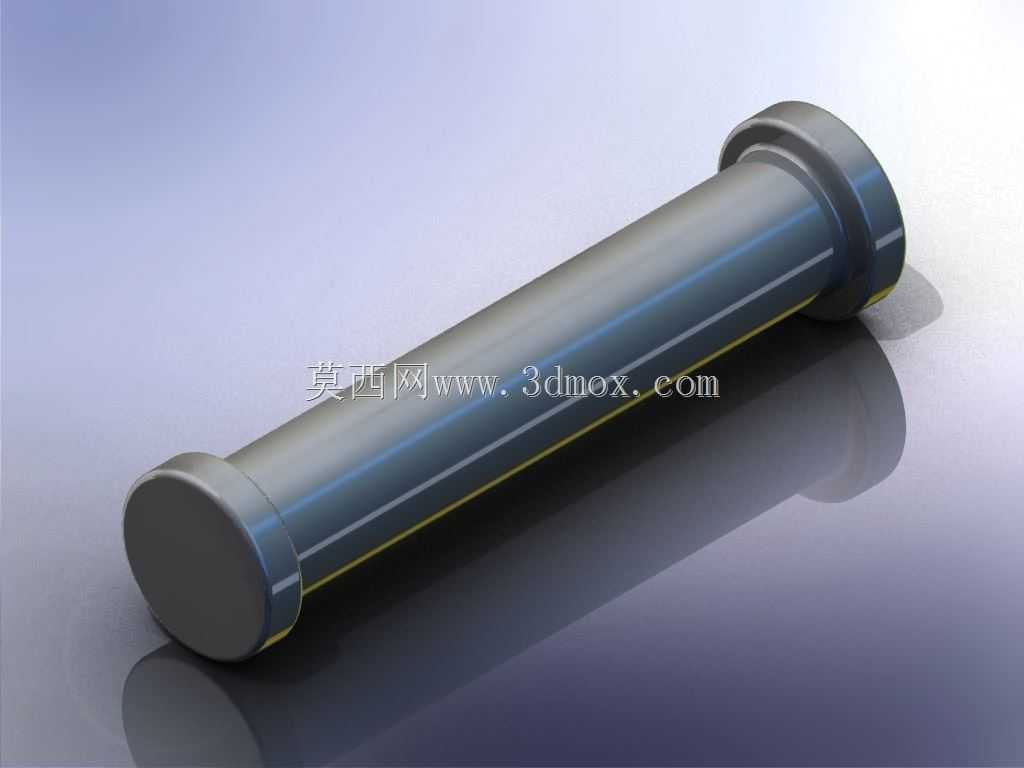

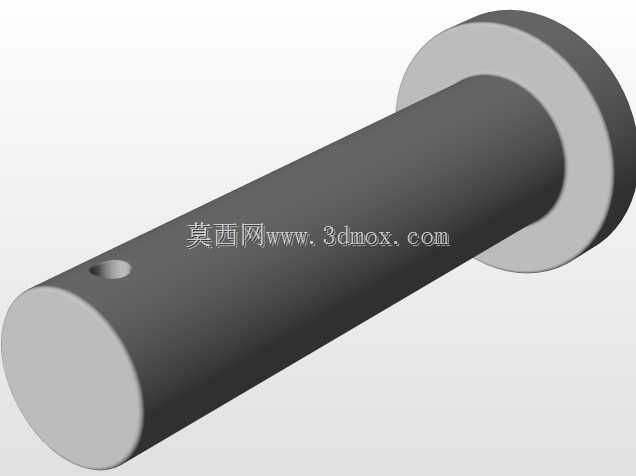

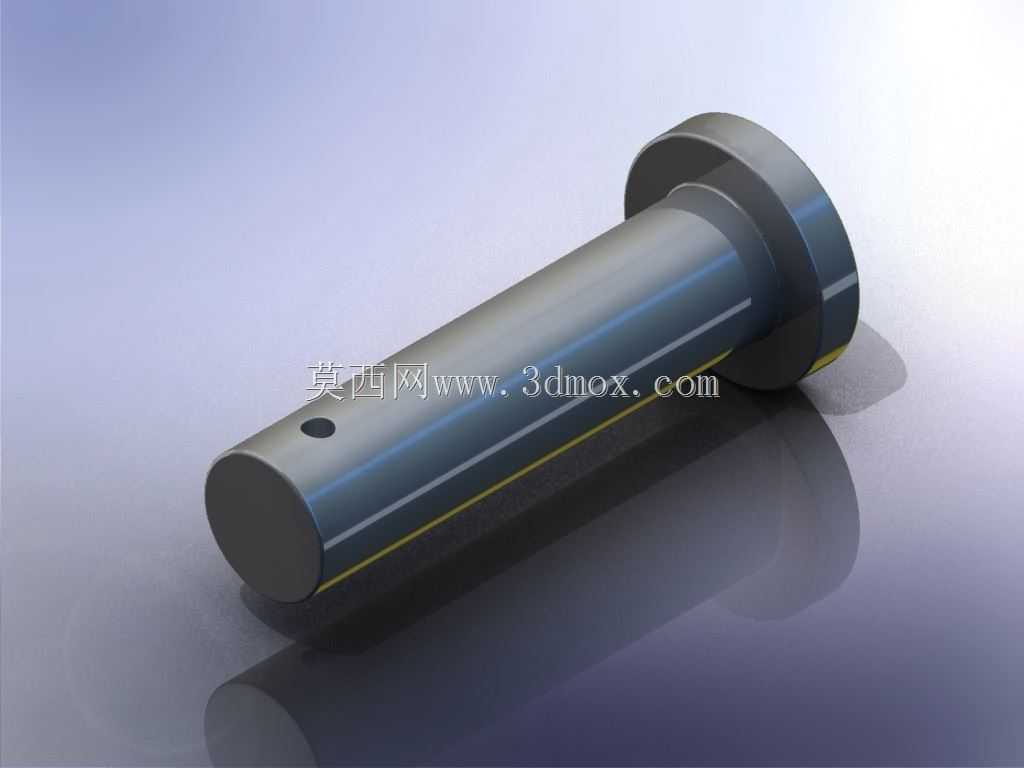

　　设计这类结构时，首先要明确两侧对接轴的直径公差，轴孔与轴的配合一般选用H7/k6的过渡配合，既保证装配时的定位精度，又不会因为过盈量过大导致装配困难；中间铰接销轴的直径需要根据额定承载的剪切力计算确定，通常销轴材料选用40Cr调质处理，表面硬度达到HRC28-32，兼顾强度与韧性，销轴与铰接座孔的配合选用H8/h7的间隙配合，保证转动灵活无卡滞，销轴端部需要设置挡圈或是锁紧螺塞防止工作过程中销轴窜出脱落。铰接座的本体外形选用方形结构而非圆柱形，主要是考虑到安装时的防转需求，部分应用场景下需要将铰接座固定在机架上时，方形的外壁可以直接卡在安装槽内，不需要额外加工防转面，降低安装座的加工成本。

　　从安装边界尺寸来看，这类连接件的轴向总长度需要匹配两侧轴件的插入深度，通常每侧轴孔的深度不小于轴径的1.2倍，保证轴件插入后有足够的接触面积传递扭矩与轴向力，避免出现轴孔边缘的应力集中；中部铰接座的方形边长一般取轴径的1.5-1.8倍，保证本体有足够的强度承受径向载荷，不会在受最大剪切力时出现本体开裂；中间销轴的突出高度不超过方形座的外轮廓面，避免安装时与周边部件产生干涉。实际选型应用时，需要先核算工作场景下的最大拉压力、剪切力以及转动角度范围，确保连接件的额定承载能力留有1.5倍以上的安全系数，同时要注意铰接转动副的润滑设计，在销轴位置预留注油孔，定期加注润滑脂减少转动面的磨损，对于有防尘防水需求的户外应用场景，还需要在铰接座的转动缝隙处加装密封圈，避免泥沙、雨水进入转动配合面造成磨粒磨损，缩短部件的使用寿命。

　　在建模实现过程中，需要重点关注各配合面的公差标注，尤其是轴孔、销轴孔的同轴度、垂直度形位公差，通常轴孔相对于铰接座中分面的垂直度公差不低于0.02mm，两侧轴孔的同轴度公差不低于0.03mm，避免加工装配后出现转动卡滞、轴件装配歪斜的问题。同时要注意铰接座上下两部分的结合面加工粗糙度要求，一般达到Ra1.6即可，保证结合面贴合紧密，不会在受载时出现错位窜动。这类结构相比一体式的刚性轴接头，虽然零件数量略有增加，但对于安装精度要求不高、工作过程中存在角度偏移的场景，适配性要强很多，能够大幅降低设备的装配调试难度，减少后期运维过程中因为应力集中导致的部件断裂故障，是机械传动系统中非常实用的一类基础连接部件。
