工业设备用带锁紧结构圆柱支撑固定座

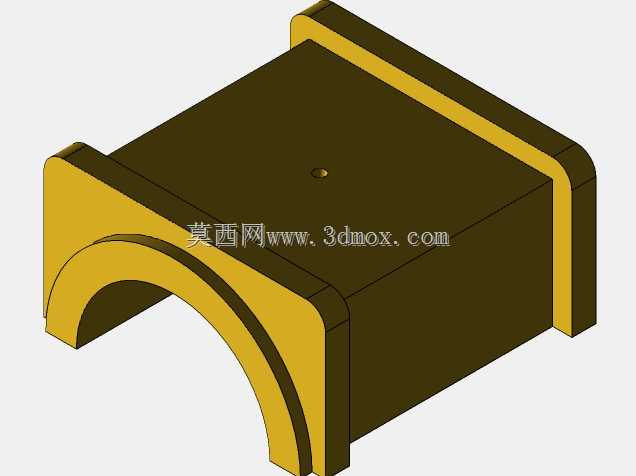

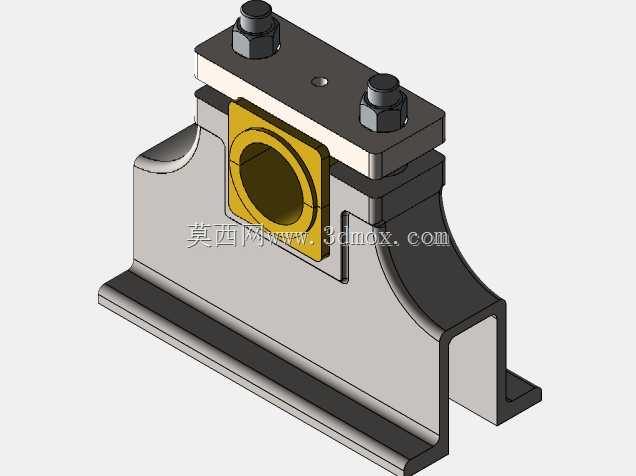

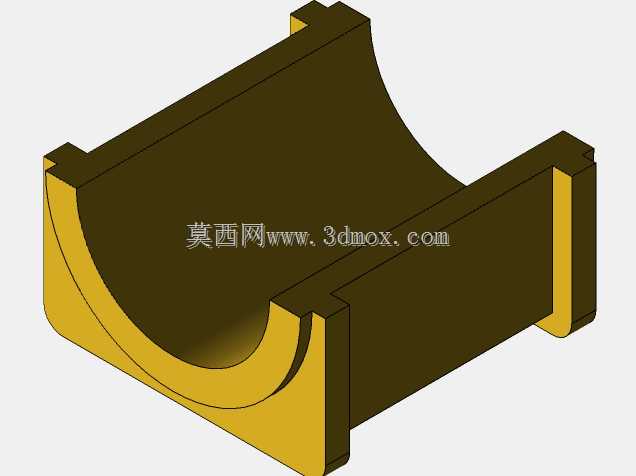

　　这类带锁紧结构的圆柱支撑固定座，多应用在工业生产线的气动执行单元末端、小型制动模组的安装工位，以及需要对圆柱类运动构件做径向限位与轴向锁止的设备场景中，比如轻工包装线的刹车定位工位、小型输送线的止动机构安装位，还有非标自动化设备里需要对穿装轴件做可调固定的位置。实际使用时，底座的槽型安装结构可以直接卡装在设备的型材导轨或者安装基板的T型槽上，不需要额外加工复杂的安装沉孔，调整安装位置时只需要松开底部的安装紧固件，就可以沿着槽道滑动调整固定位置，适配不同工位的安装间距需求。上部的两块锁紧压块通过对称布置的紧固件提供压紧力，中间的黄铜材质轴套直接和穿装的圆柱轴件接触，黄铜材质的自润滑特性可以减少轴件往复运动或者转动时的磨损，

　　不需要额外加装频繁维护的润滑注油结构，在低速、轻载的频繁动作工位里能大幅降低维护频次。设计这类构件的时候，首先要考虑的是安装基准的统一性，底座的安装底面和上部轴套的内孔中心平行度公差需要控制在0.02mm以内，避免穿装的轴件出现卡滞、偏磨的问题；对称布置的两个锁紧螺栓的中心距要和压块的受力中心匹配，保证压紧时压块受力均匀，不会出现单侧压紧导致轴套偏斜的情况。底座的筋板结构不是随意布置的，是按照受力方向做的等强度设计，在轴件受到径向载荷的时候，筋板可以把受力均匀传导到底座的整个安装面上，避免局部应力集中导致底座变形，同时还能在保证结构强度的前提下减少整体的材料用量，降低构件自重。外形尺寸上，

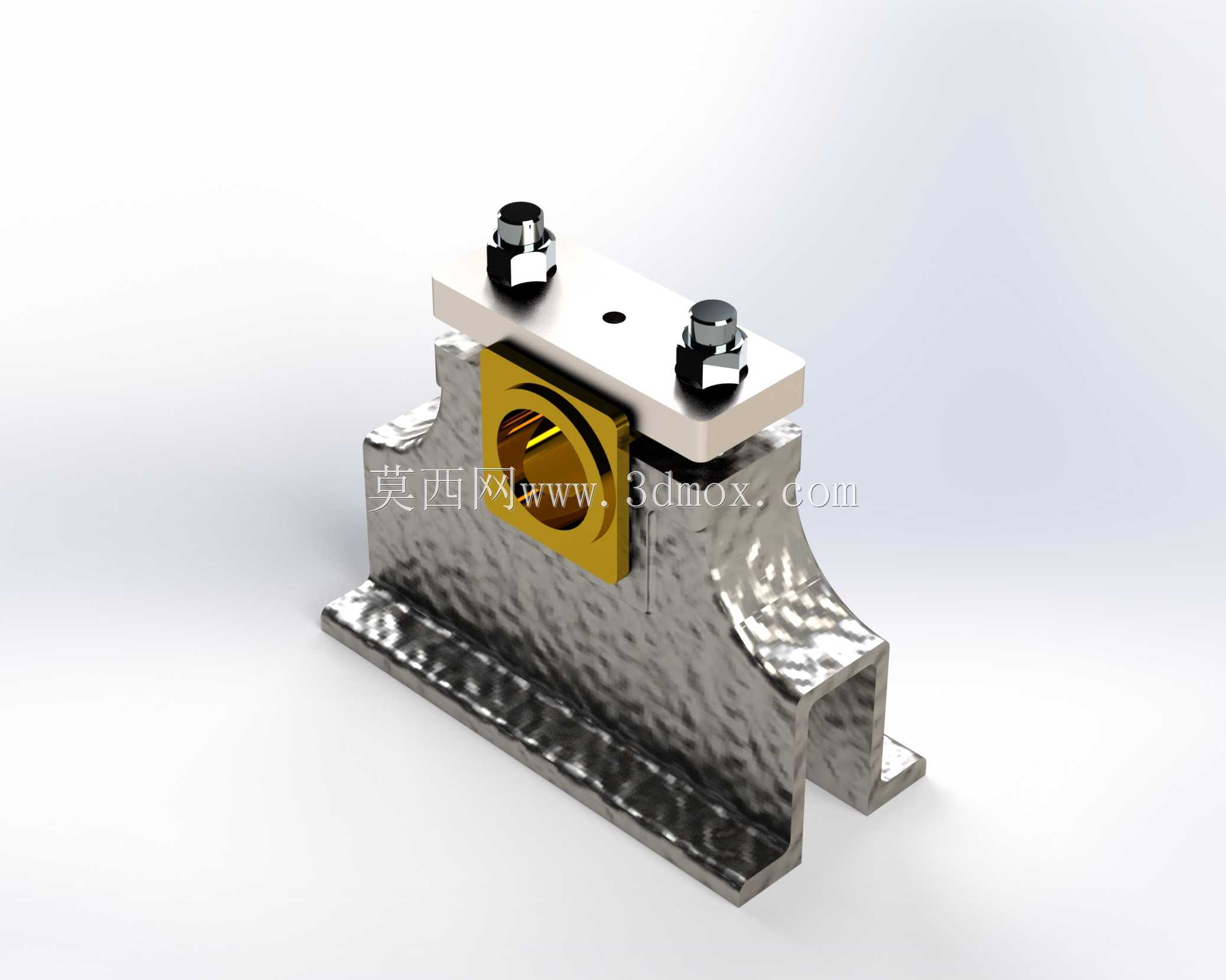

　　这类固定座的整体高度一般控制在80-120mm区间，适配直径20-30mm的圆柱轴件安装，底座的安装槽宽度适配市面上通用的工业铝型材槽宽，不需要额外做转接件就可以直接安装；上部压块的宽度比底座上部的安装面窄2mm，预留出锁紧时的形变余量，避免压块和底座侧壁出现干涉。实际选型使用的时候，要注意轴套内孔的配合公差，和运动轴件采用间隙配合的话，适合需要轴件做轴向滑动或者低速转动的工位，如果是需要完全锁死轴件位置的制动工位，可以在轴套内孔增加防滑纹理，配合锁紧螺栓的压紧力提供足够的锁止摩擦力，避免轴件受载时出现滑移。另外，底座的铸造表面做了锤纹处理，不是单纯的外观装饰，这种表面处理可以增加构件表面的附着力，在车间多油污、多粉尘的环境里，

　　不容易出现锈蚀脱落的问题，同时也能掩盖铸造过程中产生的轻微表面瑕疵，降低生产过程中的表面处理成本。上部的白色压块采用的是和底座不同的材质，硬度比底座铸铁材质稍低，锁紧时可以产生微小的弹性形变，让压合面和轴套的接触更充分，不会因为加工面的微小平面度误差导致压紧力不足。两个锁紧螺栓采用内六角结构，安装时可以用标准内六角扳手操作，在安装空间比较局促的工位里也能顺利完成锁紧操作，不需要预留太大的扳手操作空间。这类构件在实际设备维护时也很方便，如果黄铜轴套出现磨损，只需要松开上部的锁紧螺栓，更换新的轴套就可以继续使用，不需要更换整个固定座，能大幅降低设备的后期维护成本，也减少了备件的库存种类。
