汽车差速器齿轮箱总成结构设计

在汽车底盘传动系统的布局中，差速器齿轮箱是承担动力分流、适配两侧车轮转速差的核心功能部件，主要应用于乘用车辆、商用载货车辆的驱动桥总成内，是保障车辆转弯行驶、非平整路面通行时车轮不发生滑拖、减少轮胎异常磨损、维持行驶稳定性的关键结构。日常车辆行驶过程中，直线行进时两侧驱动轮的滚动半径接近、行驶阻力相当，差速器内部齿轮副处于相对锁止的联动状态，将主减速器传递来的动力均匀分配给两侧半轴；当车辆转弯或是驶过坑洼、附着系数不一致的路面时，两侧车轮的行驶距离存在差值，差速器内部的行星齿轮会绕自身轴线产生自转，自动调整两侧半轴的输出转速，让外侧车轮转速高于内侧车轮，既保证动力持续输出不中断，又避免轮胎与地面发生硬摩擦，提升整车行驶的平顺性与操控安全性。

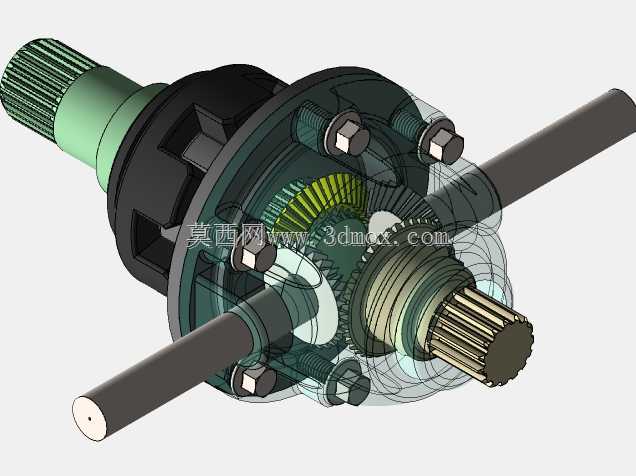

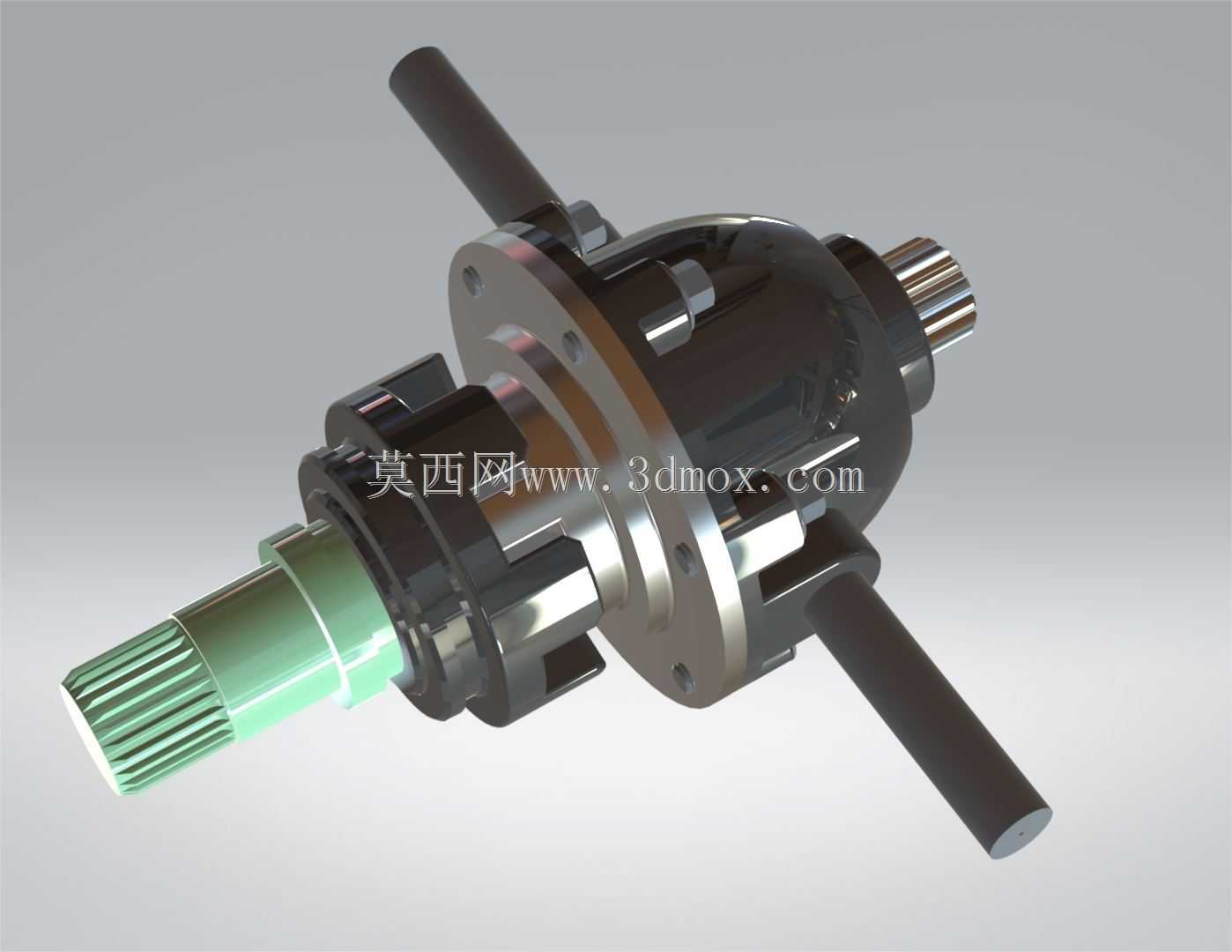

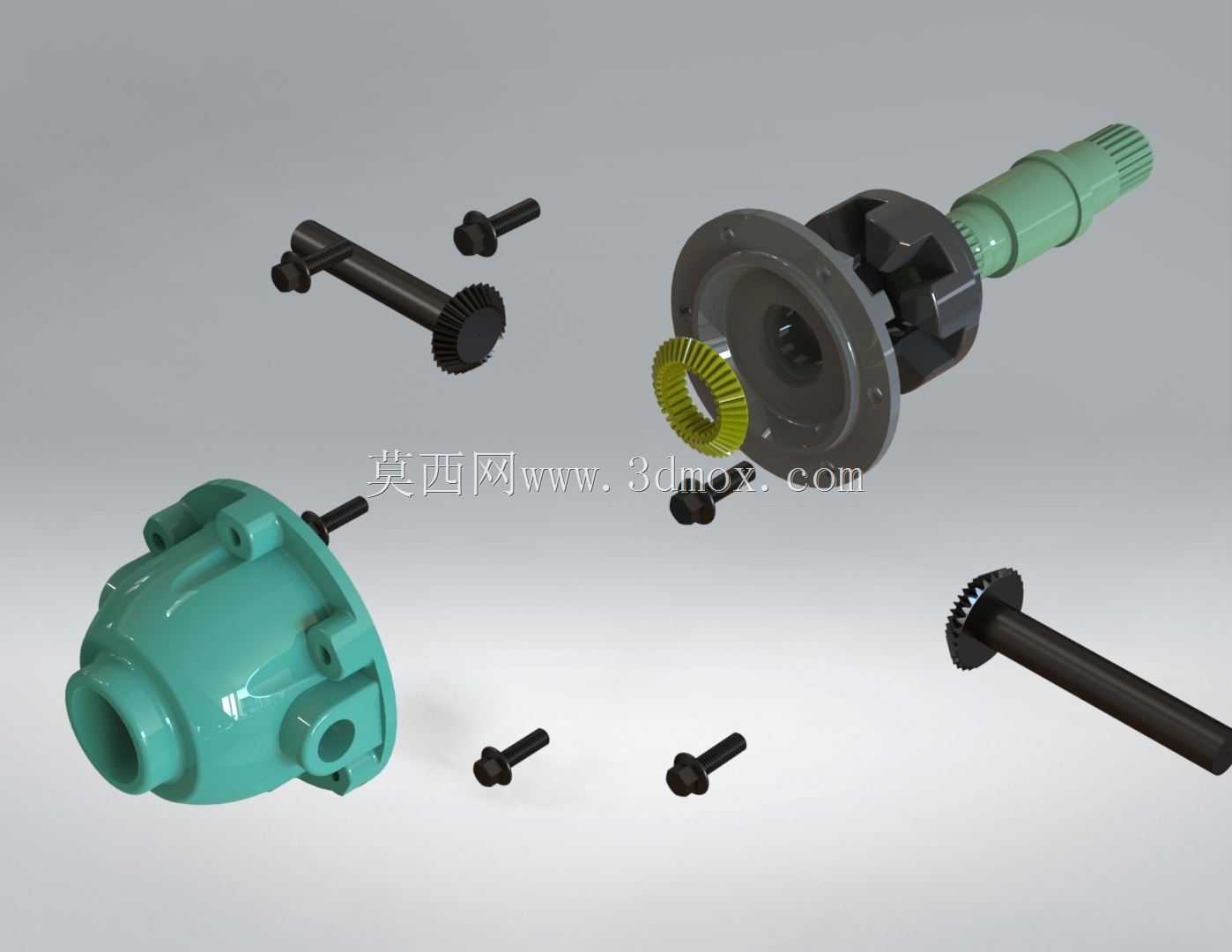

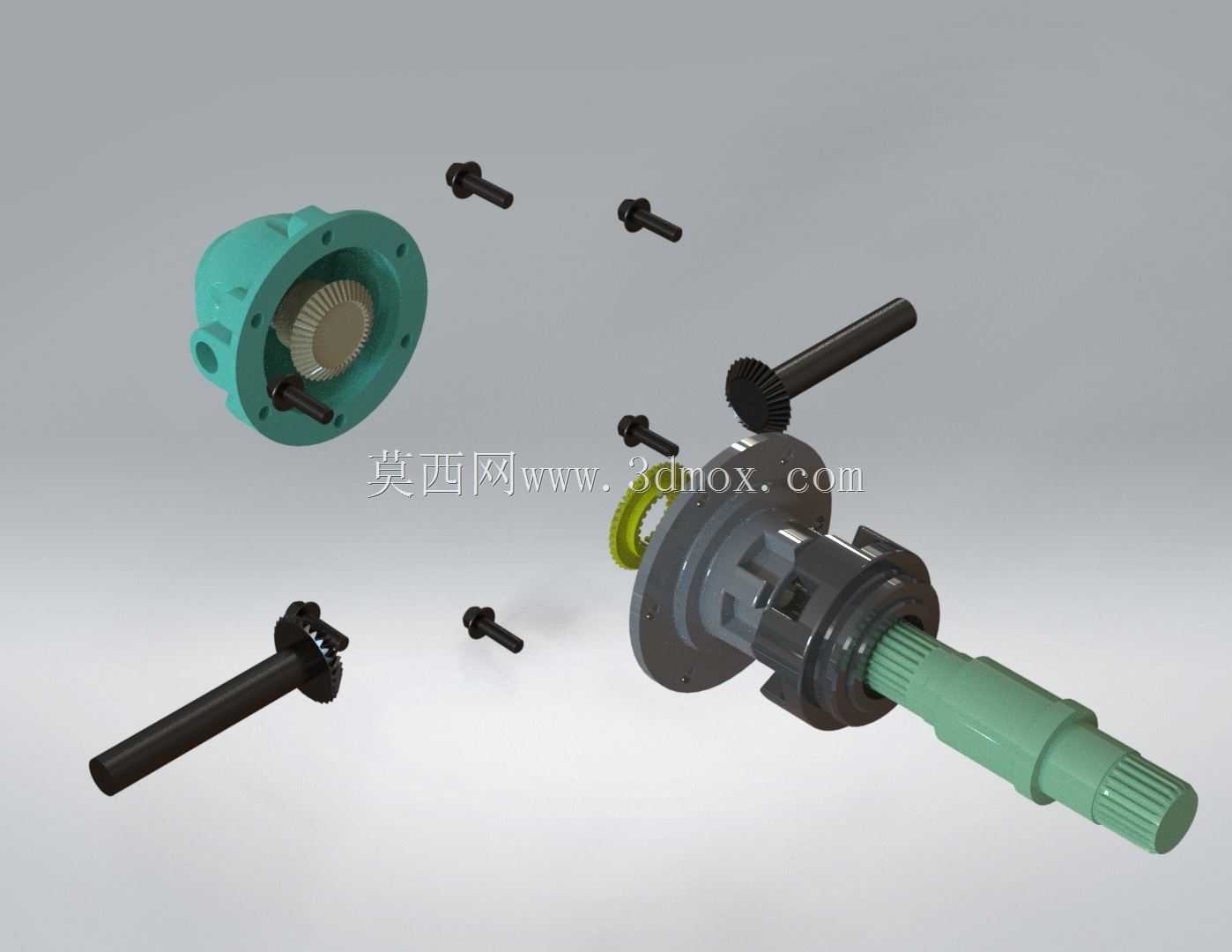

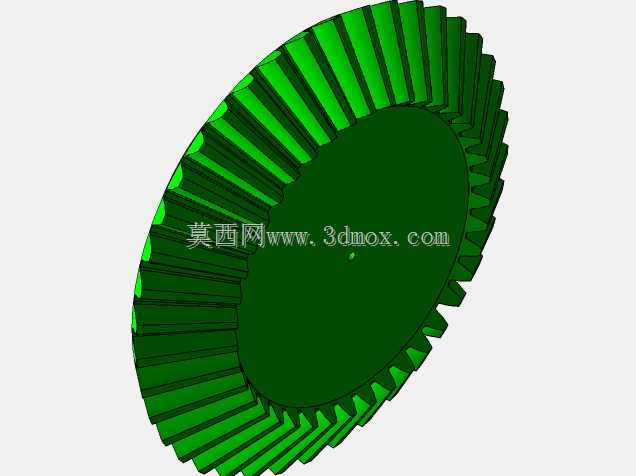

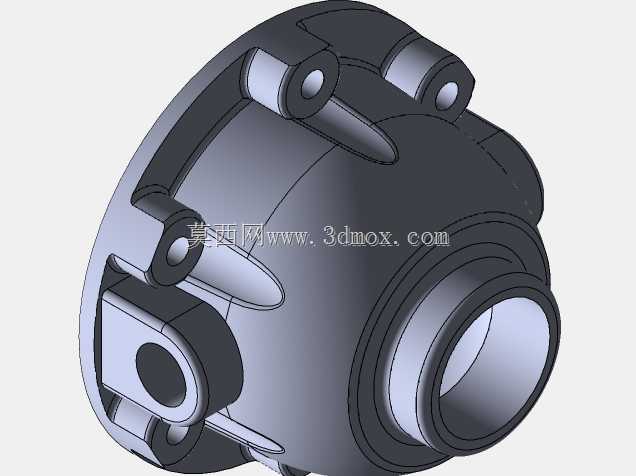

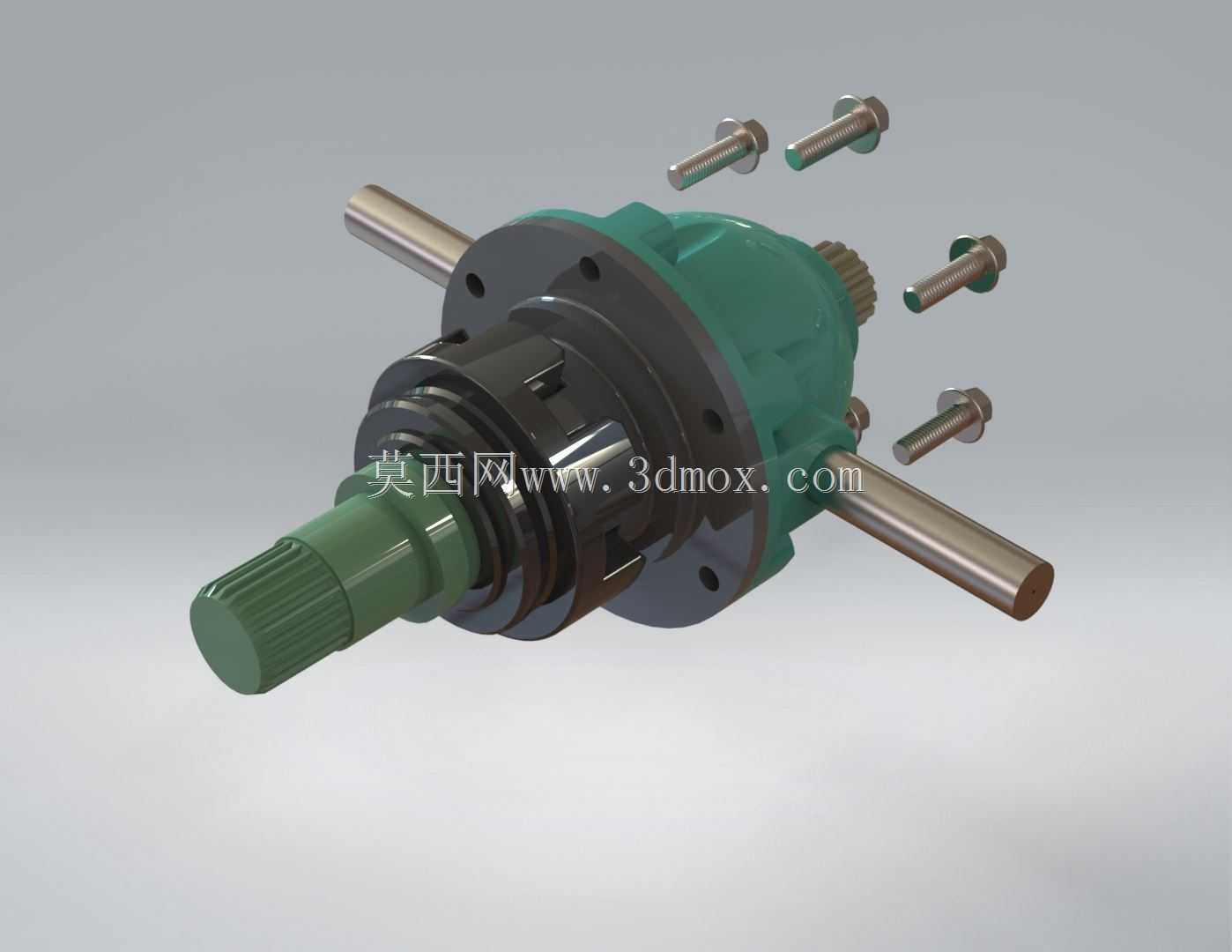

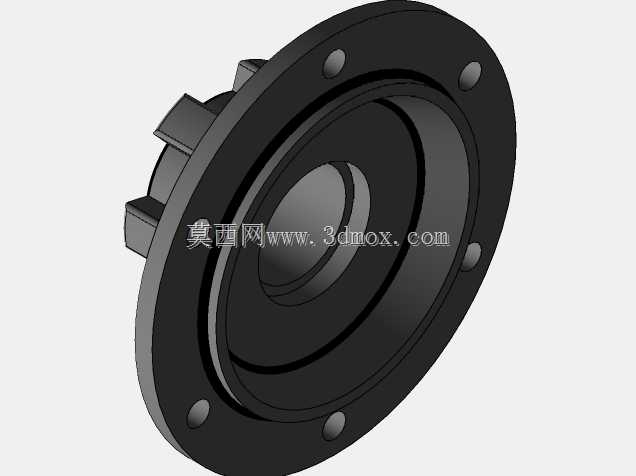

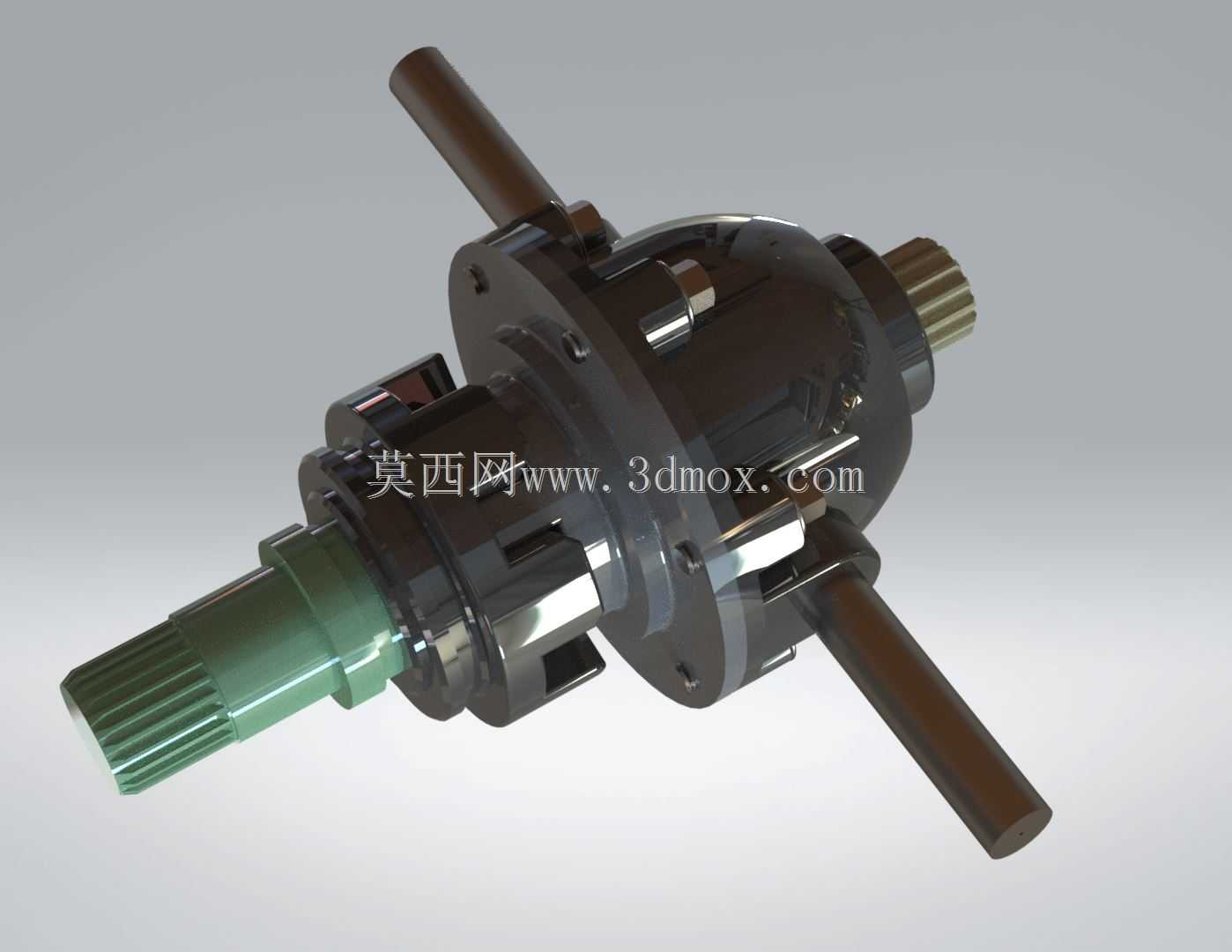

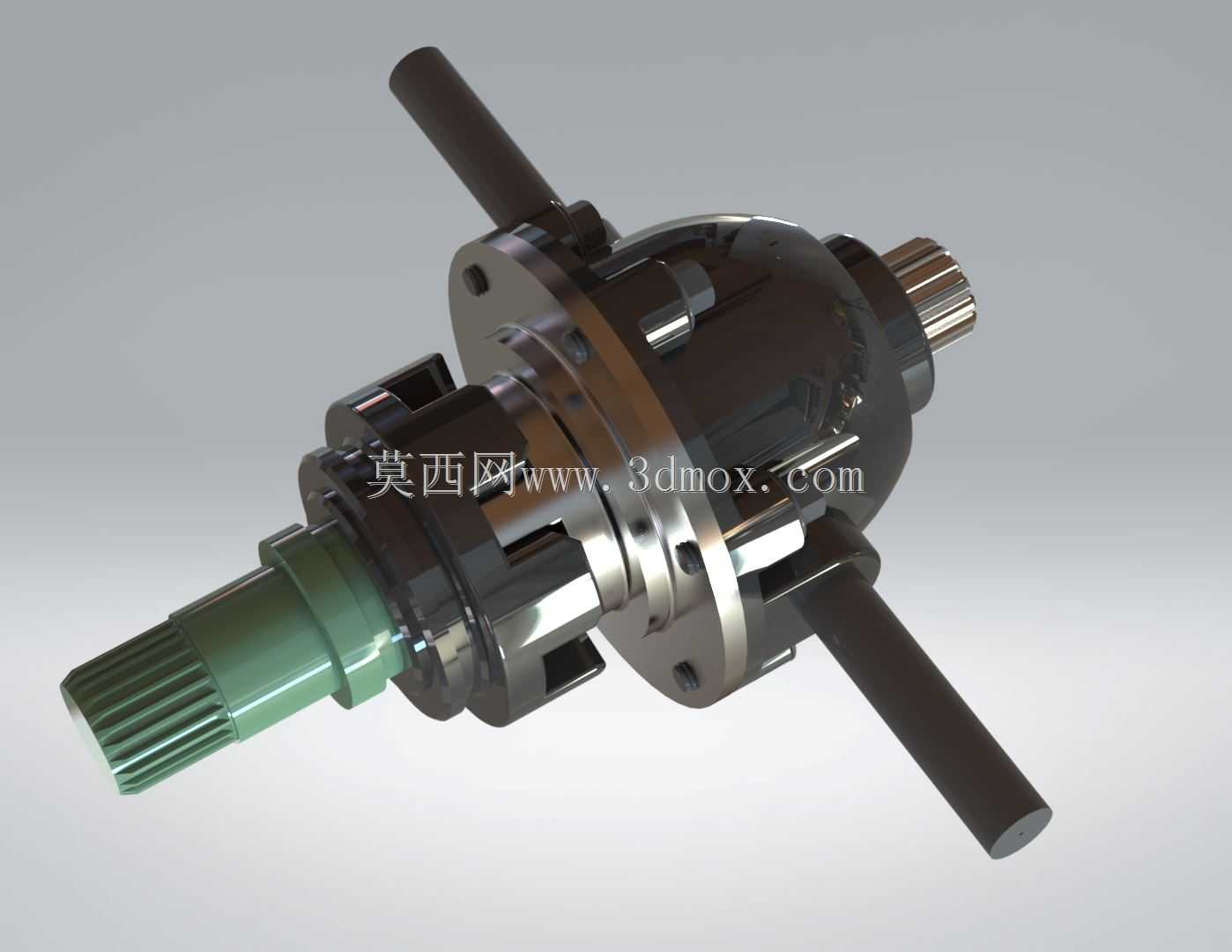

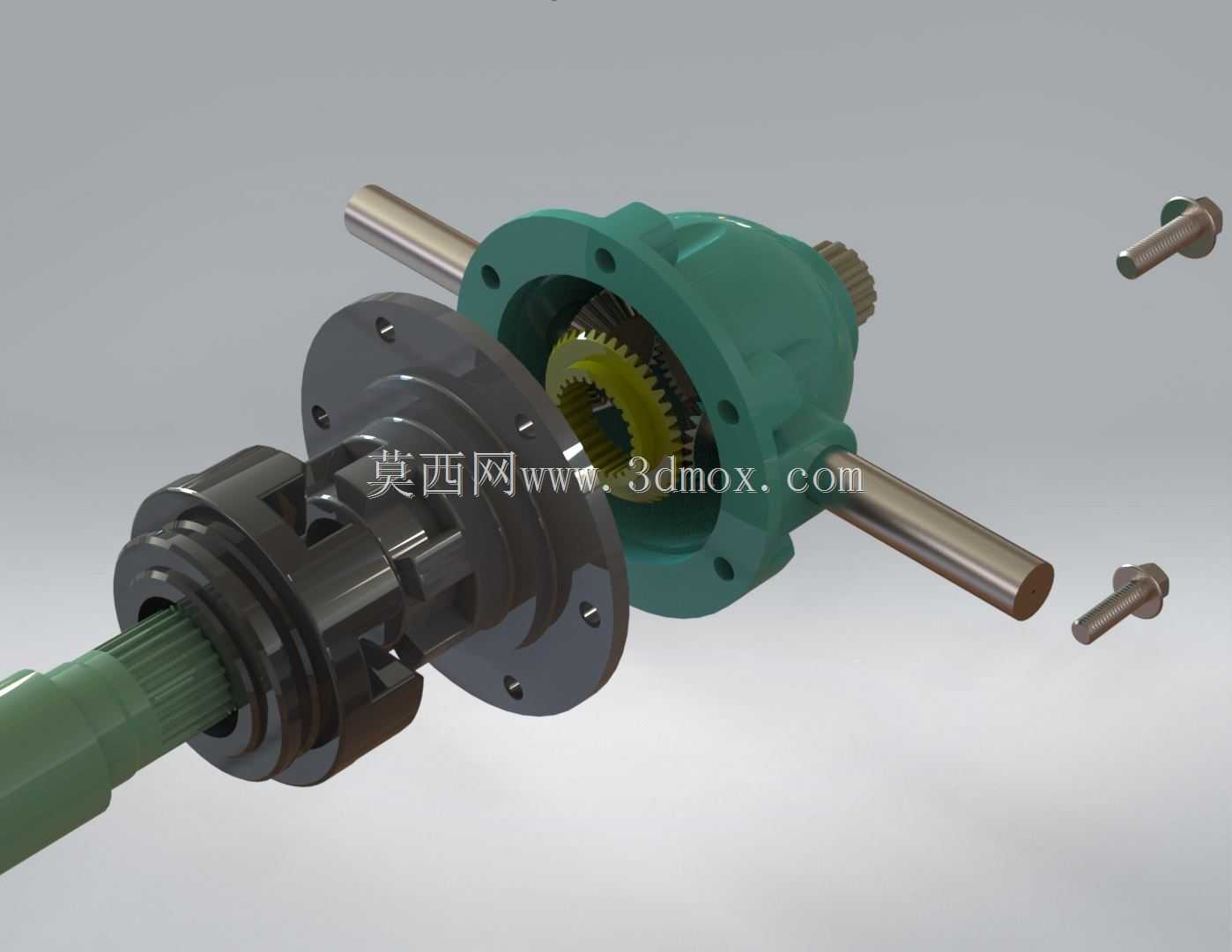

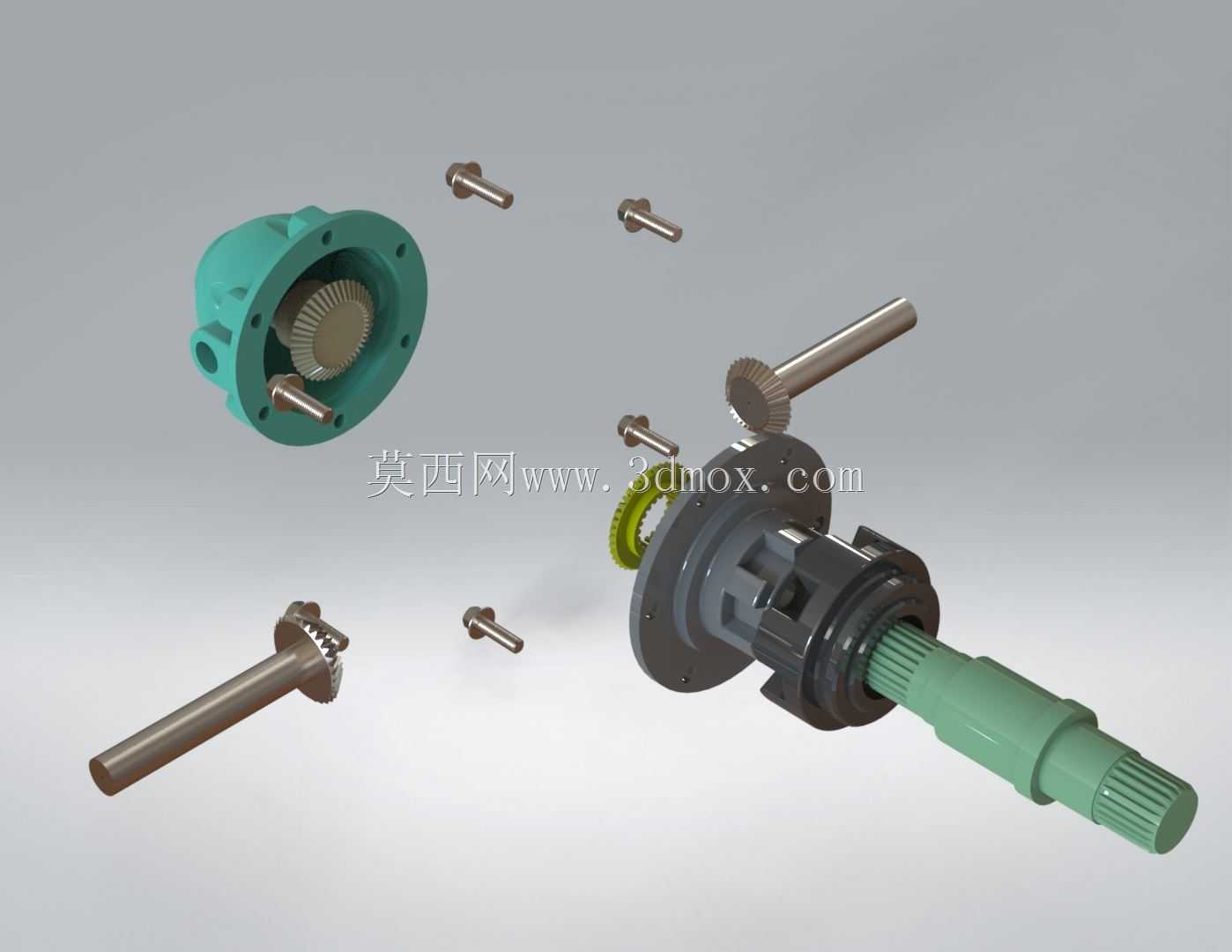

本次设计的差速器齿轮箱围绕对称式圆锥行星齿轮的经典结构展开，整体采用同轴布局的壳体承载结构，核心承载壳体选用高强度合金铸钢材质，兼顾结构刚性与轻量化需求，壳体外部设置有与主减速器从动齿轮连接的定位法兰面，法兰面加工有均匀分布的螺栓连接孔，可实现与从动齿轮的刚性固连，接收主减速器传递来的减速增扭后的动力。壳体内部预留行星齿轮轴、半轴齿轮、推力垫片的安装腔室，行星齿轮轴垂直于动力输出轴线贯穿壳体，两端与壳体定位孔过盈配合实现周向固定，行星齿轮空套在行星齿轮轴上，与两侧对称布置的半轴齿轮保持常啮合状态，齿轮啮合面均做齿面修形处理，降低啮合冲击与传动噪音，齿轮背部与壳体之间设置耐磨推力垫片，可承受齿轮啮合产生的轴向推力，同时预留合理的垫片间隙保证齿轮转动顺畅无卡滞。

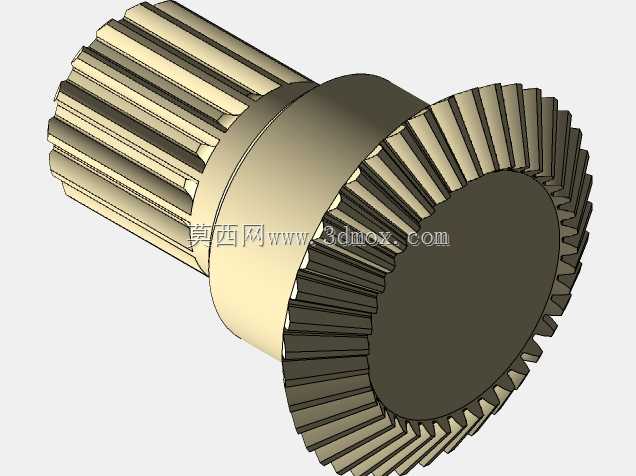

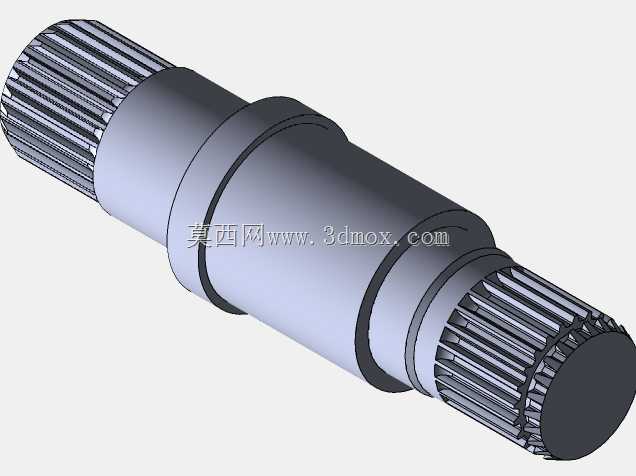

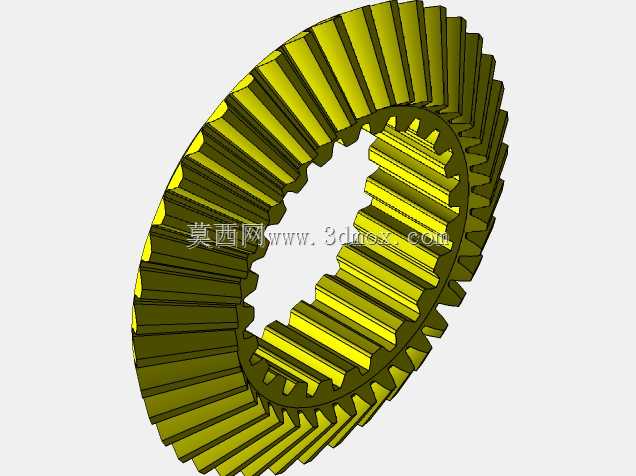

两侧半轴齿轮的内孔加工有渐开线花键，可与驱动半轴实现花键配合传递扭矩，花键参数匹配主流乘用车驱动半轴的连接标准，安装时半轴从差速器壳体两端的支撑轴颈内孔穿入，与半轴齿轮内花键啮合即可完成动力输出端的连接。差速器壳体两端的支撑轴颈加工有高精度的轴承安装位，可适配圆锥滚子轴承实现差速器总成在驱动桥壳内部的转动支撑，轴颈处设计有密封件安装槽，可搭配油封防止桥壳内的齿轮油泄漏、同时阻挡外部泥水杂质进入齿轮啮合腔室。横向伸出的行星齿轮轴端部设置有锁止定位结构，可防止车辆运行过程中行星齿轮轴发生轴向窜动脱出，整体结构的安装边界完全适配常规前置后驱、四驱车型的前/后驱动桥内部安装空间，可直接替换同参数规格的原厂差速器总成，也可作为底盘传动系统教学、改装方案设计的参考结构，所有配合面的尺寸公差、形位公差均按照机械传动部件的加工精度要求设定，保证装配后齿轮啮合间隙处于合理区间，兼顾传动效率与结构使用寿命。
