62×17.25×30规格圆锥滚子轴承三维结构

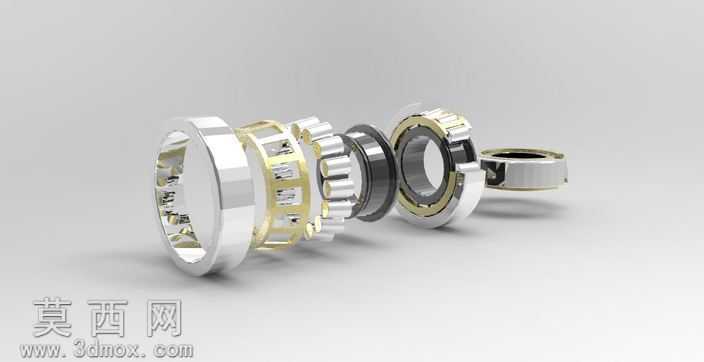

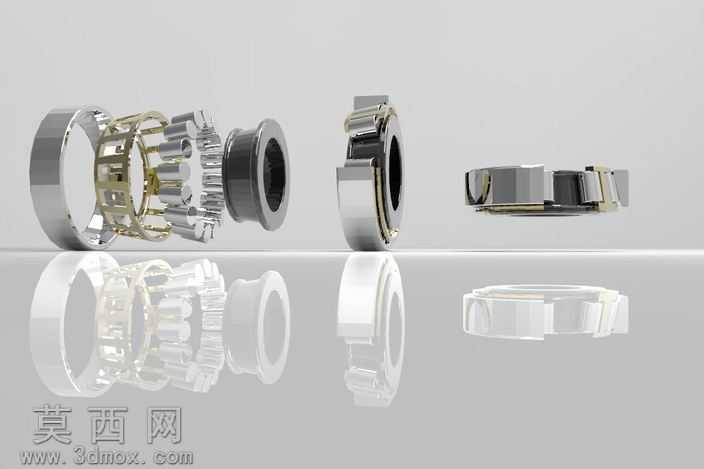

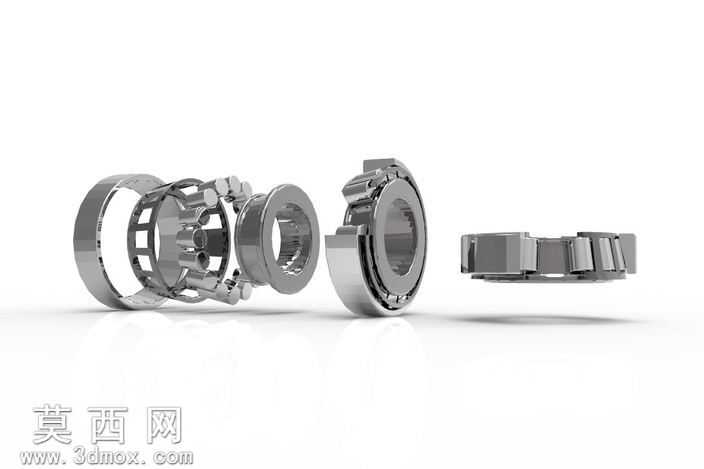

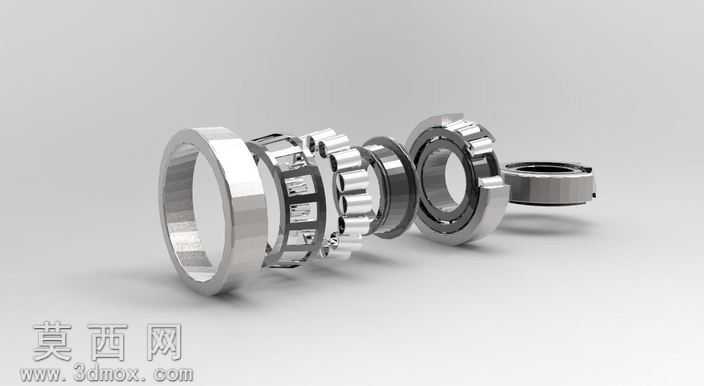

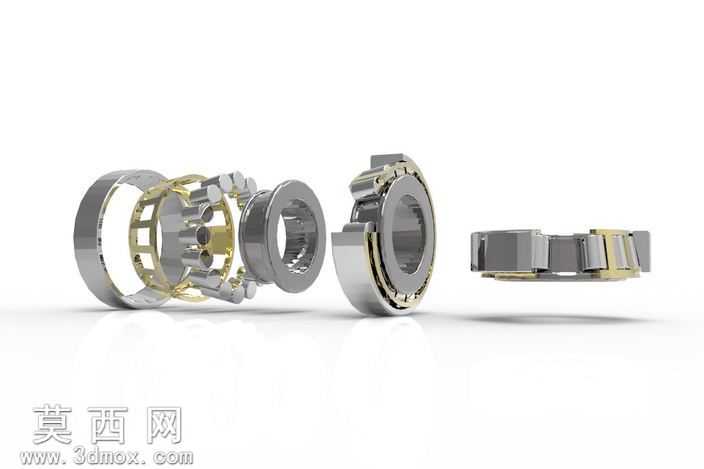

本作品为圆锥滚子轴承的三维数字化建模成果，建模过程严格遵循62×17.25×30毫米的实际尺寸参数，完整还原该类轴承的分体式装配结构。建模阶段先通过草图绘制内圈、外圈的锥形滚道基准轮廓，精准控制滚道锥角参数以匹配滚子的接触角度，保证后续装配后滚子与滚道的贴合度符合机械设计要求；随后构建圆锥滚子单体模型，按照保持架的兜孔排布规律完成滚子阵列，同时对保持架的镂空结构、兜孔定位特征进行精细化建模，还原保持架对滚子的限位约束结构，确保各零件间的装配间隙符合真实轴承的公差配合要求。材质与渲染环节针对轴承不同部件的材质特性做区分处理：内圈、外圈以及圆锥滚子采用高碳铬轴承钢材质，渲染时赋予金属镀铬质感，调整反射参数还原轴承钢表面的高硬度金属光泽，同时在滚道接触面做细微的粗糙度处理，模拟实际加工后的表面纹理；保持架采用铜合金材质，调整材质的漫反射与金属度参数，呈现铜质构件特有的暖调金属色泽，区分于钢质零件的冷调金属感。场景搭建采用纯白影棚环境，添加柔和的多光源布光，通过主光勾勒轴承零件的轮廓边缘，辅光消除零件暗部的死黑区域，添加柔和的地面阴影增强模型的立体感与真实感，同时将轴承做爆炸式拆分展示，清晰呈现内圈、外圈、滚子组、保持架四个核心组成部分的装配关系，让观者可以直观理解圆锥滚子轴承的内部构造。设计过程中重点考量圆锥滚子轴承可承受径向载荷与单向轴向载荷的结构特性，在建模时特意还原了内圈带挡边的结构特征，确保模型结构与实际工业应用中的轴承功能特性相匹配，所有倒角、圆角等工艺细节均按照轴承加工的常规工艺要求制作，避免出现尖锐直角等不符合实际生产的结构，保证模型既具备结构展示价值，也可用于后续的装配模拟、力学仿真等工程应用场景。
