V型六缸发动机侧置式进气歧管结构设计

该部件为V6发动机配套的侧置式进气歧管，是发动机进气系统的核心组成部件，主要应用于大排量V型布局六缸乘用车、轻型商用车以及小型工程机械的动力单元中，承担着将空气与燃油形成的可燃混合气，按照发动机各缸的工作顺序、负荷需求，定量均匀地输送到对应气缸进气道的核心作用，直接决定发动机的充气效率、空燃比控制精度，进而影响整机的动力输出表现、燃油经济性与排放水平。

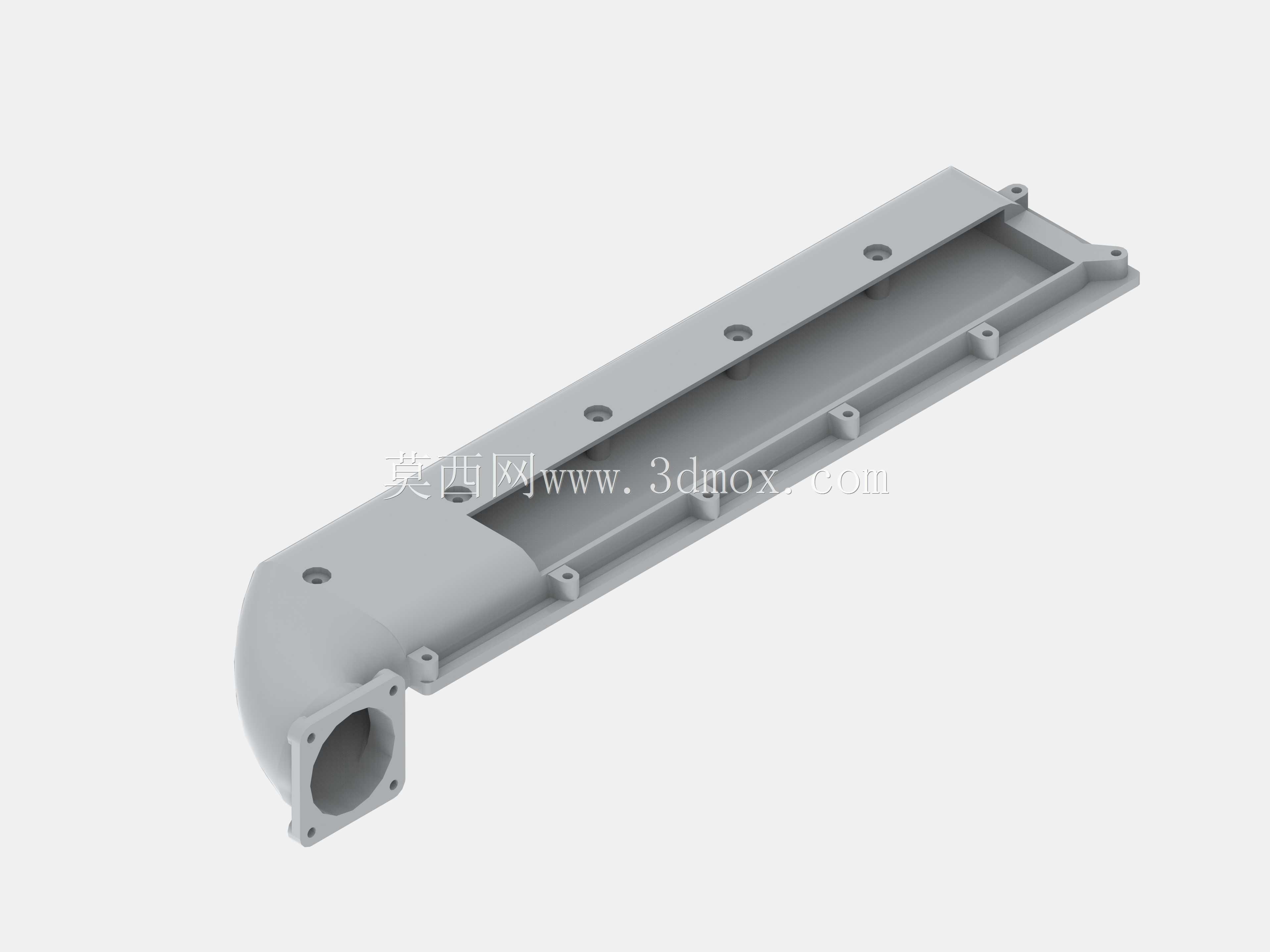

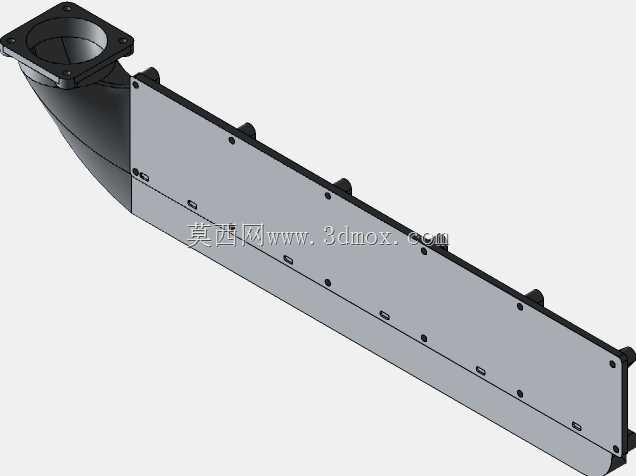

从功能特性来看，该进气歧管采用一体化铸造成型的长气道设计，整体为长条式侧装结构，一端设置大口径法兰接口用于对接节气门体，法兰面预留均匀分布的螺栓安装孔，保证与节气门的密封连接，避免进气负压状态下出现漏气问题；主体腔体沿长度方向设置六道独立的等长进气道，每道气道对应一个气缸的进气口，气道内壁做平滑过渡处理，尽可能降低进气阻力，利用进气谐振效应提升中低转速区间的进气充盈度，优化低扭输出表现；歧管上表面沿长度方向均匀布置多个安装固定孔位，用于将歧管整体紧固在发动机缸盖的进气侧安装面上，侧面预留的小型凸台孔位可用于安装进气压力传感器、温度传感器等检测元件，实时采集进气参数为ECU调整喷油量提供数据支撑。

在设计思路上，该结构充分考虑V6发动机的缸体布局特点，将六个进气道整合在单一壳体上，既减少了分体式结构的密封连接点，降低漏气故障概率，也能让各气道的进气长度、截面曲率保持高度一致，保证各缸进气量的均匀性，避免出现各缸动力输出偏差过大的问题；整体壳体采用等壁厚设计，在保证结构强度、承受进气负压与发动机工作振动的前提下，尽可能降低部件自重，契合动力总成轻量化的设计方向。

从安装边界来看，该歧管整体为长条形弧面过渡结构，安装时需贴合缸盖进气侧的平面轮廓，所有固定孔位的位置度公差控制在±0.1mm范围内，保证安装时螺栓可顺利穿入，对接节气门的法兰端面平面度公差不超过0.05mm，配合密封垫片可实现可靠密封，安装后整体不会与发动机周边的线束、冷却管路、装饰罩等部件产生运动干涉，可满足发动机舱紧凑布局的装配要求。
