工业自动化生产线进料支撑定位构件

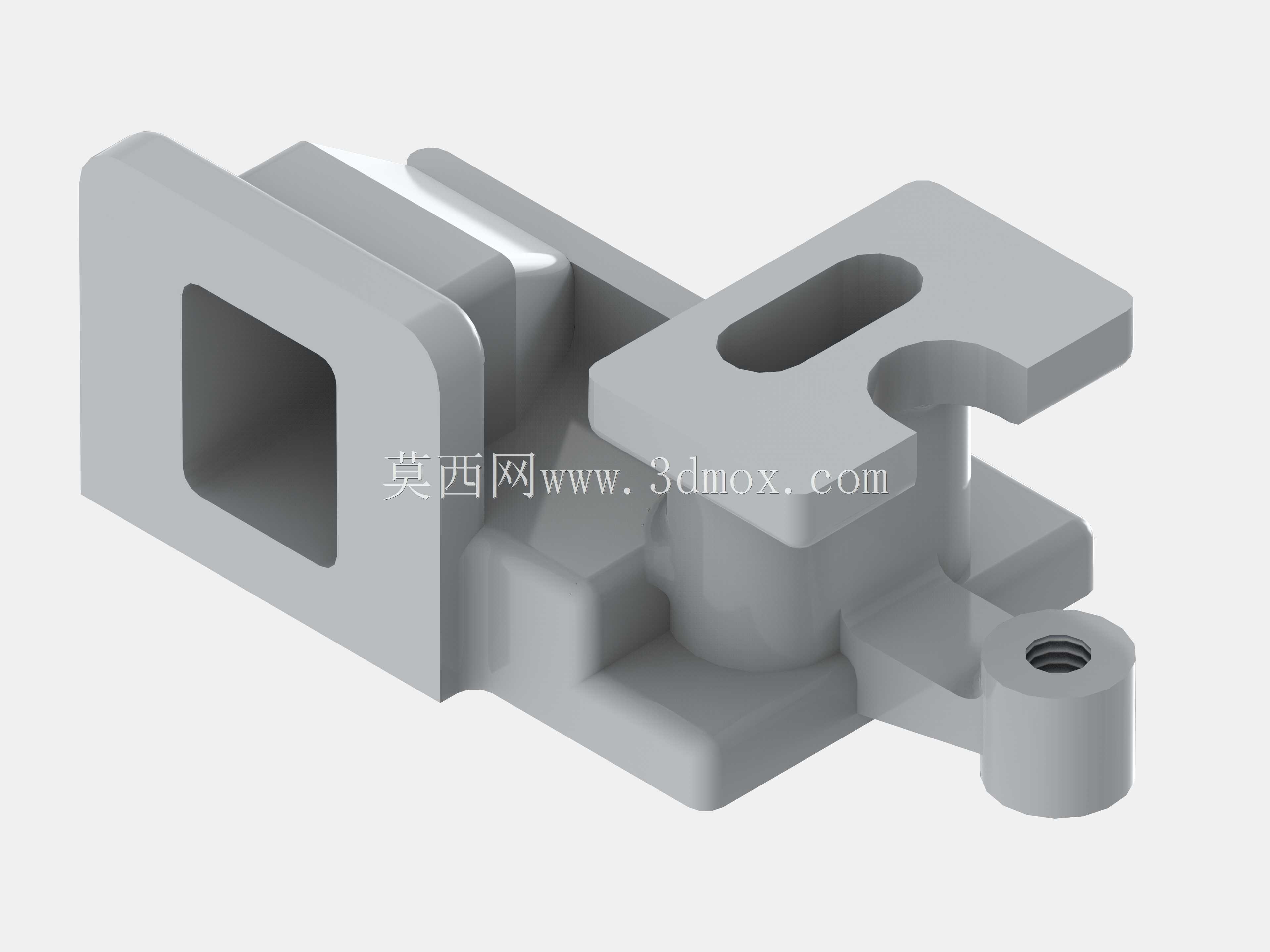

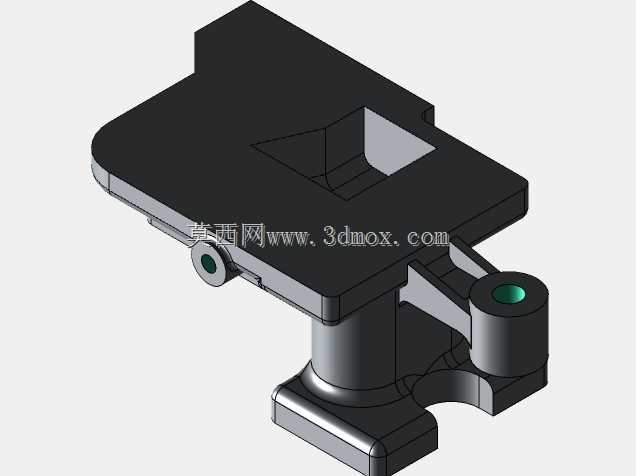

该进料支撑定位构件主要应用于自动化生产线的物料输送衔接工位，承担待加工工件进料过程中的承载、导向与精准定位功能，常见于五金加工、电子元器件组装、小型零部件冲压等连续作业产线，是衔接上料机构与加工工位的关键衔接零件，能够有效避免工件进料过程中出现偏移、卡滞、下坠等问题，保障连续生产过程中工件输送的位置精度，减少因进料错位导致的加工废品与设备停机故障。从功能特性来看，该构件采用一体化铸造成型后做精密机加工处理，整体结构刚性充足，可承受持续进料过程中的往复冲击载荷与工件静压力，长时间运行不易出现形变。构件左侧设计有方形贯通腔体，可直接套接在对应规格的方型输送导轨上，无需额外加装转接固定件，安装时可沿导轨轴向调整位置，适配不同长度的进料行程需求；中部的下沉式承载槽面可贴合工件底部轮廓，对工件形成侧向与底部的双重限位，避免工件输送过程中出现横向窜动；上部的长条形腰型孔为安装调节孔，可配合锁紧螺栓调整构件与相邻工位的相对高度，适配不同厚度规格工件的进料高度要求；侧部延伸的带内螺纹圆柱凸台为传感器安装位，可直接拧入接近开关，实时检测进料工位的工件到位情况，为设备控制系统提供触发信号，无需额外设计传感器安装支架，大幅缩减产线装配的零件数量与调试周期。从设计思路来看，该构件在设计阶段充分考虑了安装边界与适配性，整体外形紧凑无多余外凸结构，安装后不会与周边的输送辊、拨料机构、加工主轴等运动部件产生干涉，所有棱边均做了倒角处理，既避免安装调试过程中划伤操作人员，也能防止工件进料时被锐边卡滞。构件的安装基准面均做了平面度精加工处理，安装后可保证承载面与输送导轨的平行度误差控制在极小范围内，保障工件进料的直线度。在实际产线应用中，该构件可根据输送物料的重量、尺寸调整安装间距，针对小型轻质工件可适当拉大安装间距降低成本，针对重型工件可加密布置提升承载能力，同时其标准化的接口设计可直接替换同类型老旧设备上的磨损进料支架，无需对原有设备做结构改造，适配性较强。
