四爪式传动连接联轴器结构设计

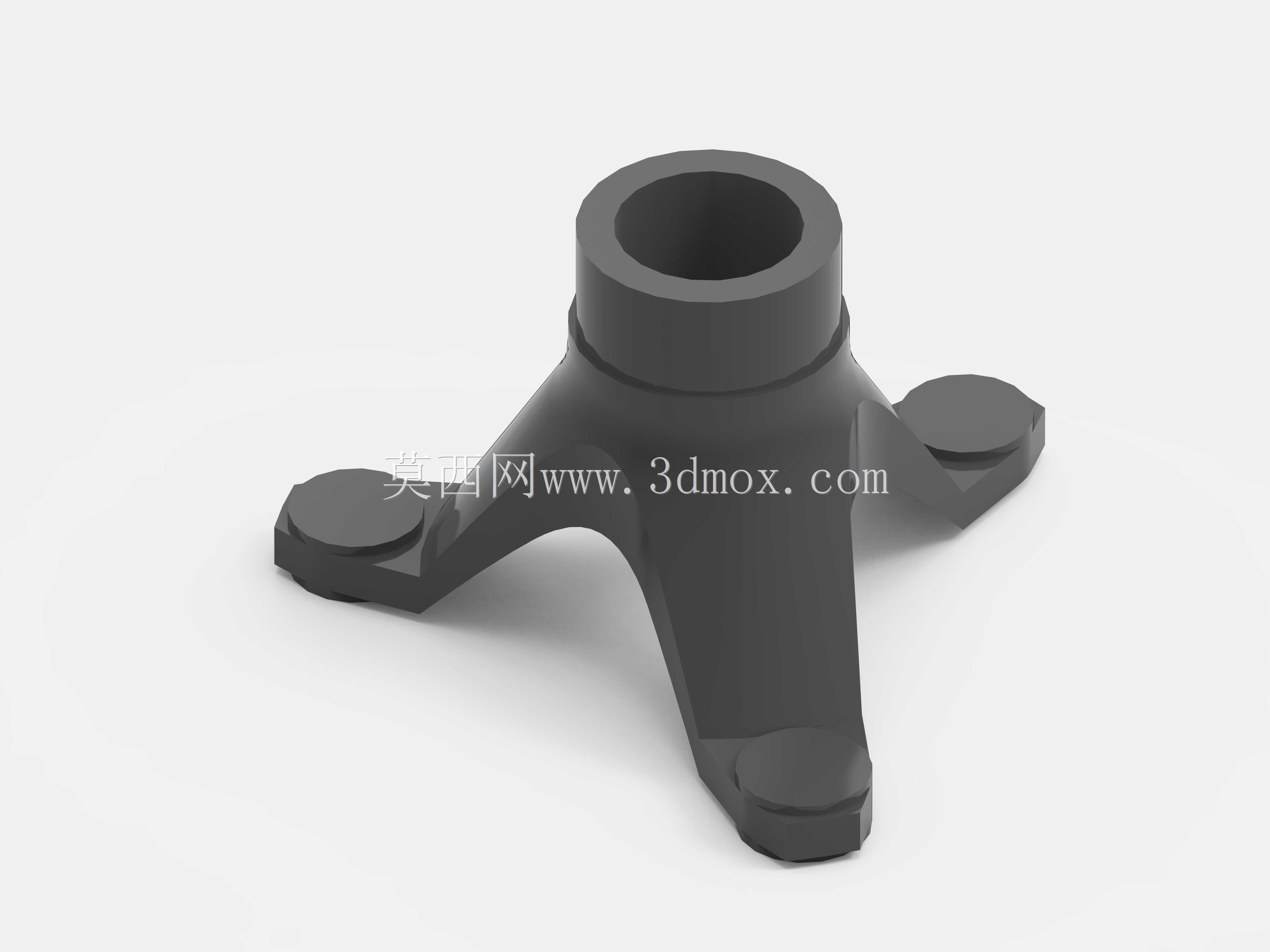

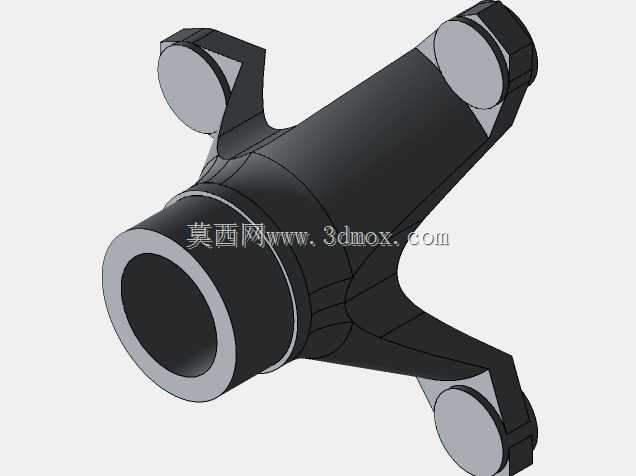

这款四爪结构的传动连接件，是机械传动系统中承担轴系对接与扭矩传递的核心部件，广泛应用于各类需要同轴或微偏轴动力传输的工业场景中，覆盖轻工输送设备、小型动力机组、农用作业机械、通用工业传动模组等多个领域，是动力输出端与负载端之间不可或缺的衔接结构。在实际设备运行过程中，这类连接件的核心作用是将两根独立轴的端部牢固衔接，在稳定传递旋转扭矩、保障动力连续输送的同时，能够适配两轴之间存在的少量径向偏移、角度偏斜或是轴向窜动，避免轴系因安装误差、运行受力变形产生额外的内应力，有效延长整套传动系统的使用寿命，降低设备运行过程中的振动与异常磨损风险。从产品功能特性来看，这款四爪式结构采用中心套筒搭配四个周向均匀分布的支脚设计，中心的贯通套筒用于与主动轴端部配合套接，可通过键连接、过盈配合或是顶丝锁紧的方式实现与轴端的固定，保障扭矩传递过程中不会出现打滑松脱的问题；四个向外延伸的支脚端部设置有平整的安装接触面，每个接触面都预留了安装孔位，能够与从动端的法兰盘、传动轮或是负载连接座通过紧固件实现刚性锁紧，四个支脚呈90度周向均匀排布的设计，能够让传递的扭矩均匀分散到每个连接点位，避免局部应力集中导致的结构变形或是断裂问题，相比传统的三爪连接结构，四爪布局的受力对称性更好，在中高速旋转工况下的动平衡表现更优异，能够适配更高转速的传动场景。在设计思路层面，这款连接件充分考虑了实际安装与运维的便利性，支脚采用流线型过渡结构，从中心套筒到端部安装面的壁厚采用渐变设计，在保障整体结构强度的前提下尽可能降低零件自身重量，减少旋转过程中的转动惯量，降低动力启动阶段的负载冲击；所有的棱边都做了圆角过渡处理，既避免了应力集中点的产生，也能防止安装过程中尖锐边角对操作人员造成划伤。从外形尺寸与安装边界来看，中心套筒的内径适配常规标准直径的动力输出轴，套筒的轴向长度经过精准核算，既能够保障与轴端的配合接触长度足够，传递额定扭矩时不会出现配合面压溃的问题，也不会过度占用轴系的轴向安装空间；四个支脚的外伸长度经过合理设计，端部安装孔的中心距匹配通用标准法兰的安装孔位，能够直接替换同规格的传统联轴器产品，不需要对原有设备的安装基座做额外改造；零件的整体最大外圆尺寸控制在合理范围内，安装时不需要预留过大的径向操作空间，能够适配结构紧凑的传动舱室布局，在有限的安装空间内完成装配与后期维护拆卸作业。在实际工况适配中，这款连接件能够稳定传递额定范围内的旋转扭矩，对于两轴之间不超过1度的角度偏斜、少量的径向错位都有良好的补偿能力，即使设备在运行过程中因为负载波动产生轻微的轴系窜动，也能够通过自身的结构特性抵消偏移带来的不良影响，保障传动过程的平稳性，减少传动过程中的噪音与振动，适合在中低负载、连续运行的通用传动场景中使用。
