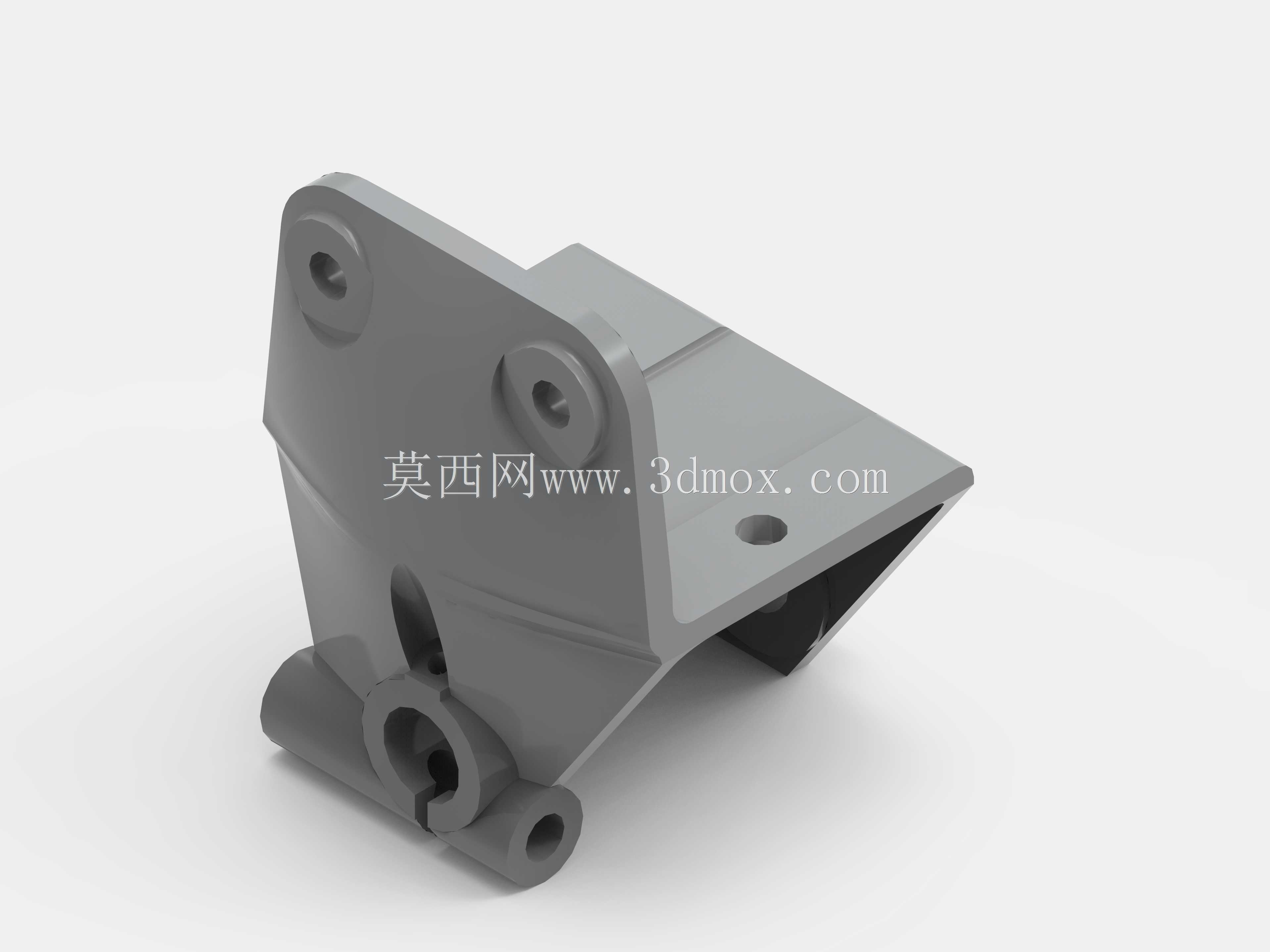

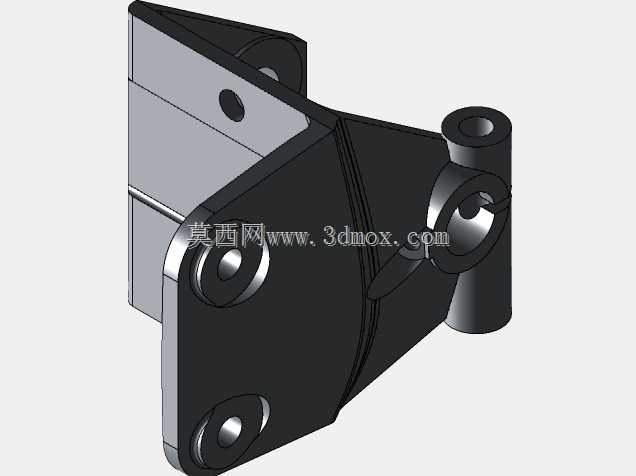

卡车悬架前弹簧支撑固定支架结构

该零件作为卡车底盘悬架系统的核心承载连接件，主要应用于重型载货车辆的前悬架装配场景，承担着连接车架纵梁与前钢板弹簧总成的关键作用，是保障车辆行驶过程中悬架系统受力传递、缓冲震动传导的重要结构部件。在车辆实际运行过程中，该支架需要承接来自路面的垂直冲击载荷、制动时的纵向惯性力以及转向时的横向侧倾力，将弹簧组件的弹性作用力平稳传递至车架主体，避免应力集中造成的车架局部变形，同时为弹簧组件提供精准的安装定位基准，保障悬架运动轨迹符合设计预期，抑制车辆行驶过程中的前轮异常摆动，提升重载工况下的行驶稳定性与转向可靠性。从功能特性来看，该支架采用一体化铸造成型的结构设计，整体为带加强筋的三角支撑构型，上部设置两处同轴度精准的螺栓安装孔，用于通过高强度螺栓与车架纵梁下平面实现刚性连接，安装面经过铣削加工保证平面度，避免连接后出现装配应力；下部设置两处同轴的弹簧销铰接孔，用于穿装弹簧销与前钢板弹簧的卷耳端实现铰接配合，孔位内部预留润滑脂加注通道结构，可在不拆解部件的情况下完成铰接部位的润滑维护，降低运营过程中的保养难度；支架侧面延伸出的辅助安装凸台，可用于固定制动管路、线束卡扣等附属底盘部件，集成化的设计减少了底盘零散支架的使用数量，降低整车装配复杂度。在设计思路上，该结构充分考虑了重载卡车的受力特性，整体采用变截面的壁厚设计，在螺栓安装孔、铰接孔等应力集中区域做了局部加厚处理，同时在支架的弯折受力部位布置了三角形加强筋结构，在保证整体结构强度、抗疲劳性能满足满载冲击工况要求的前提下，尽可能去除非受力区域的多余材料，实现零件的轻量化设计，降低底盘簧下质量，提升悬架的响应灵敏度。在安装边界方面，该支架上部安装面的孔位间距严格匹配对应车型车架纵梁的预留安装孔位尺寸，下部铰接孔的中心高度与车架下平面的垂直距离经过精准校核，保证装配后前钢板弹簧的弧高符合设计值，确保车辆前轮定位参数处于合理区间；支架整体的外轮廓尺寸充分预留了与周边转向拉杆、制动气室等部件的运动间隙，在悬架上下跳动、前轮大角度转向的极限工况下，不会与周边部件发生运动干涉，保障底盘系统的运行安全。
