管线配套用限位固定锚块结构设计

该锚块主要应用于流体输送管线系统的近脉动设备布设区段，常与膨胀环配套组合使用，是管线布设环节中承担限位、防振、防护功能的关键配套部件。在实际工业现场中，靠近泵体、脉冲阀这类存在周期性振动输出的设备位置，管线内的流体压力会随设备运行产生规律性脉动，进而引发管线的轴向伸缩、径向振动，若不对该段管线做可靠的限位约束，长期运行下振动会持续传递至井口、管汇连接位置，交变的膨胀与收缩应力会反复作用在管线连接焊缝、法兰密封面处，轻则造成密封失效泄漏，重则引发连接部位疲劳弯折甚至断裂，直接影响整套输送系统的运行稳定性。

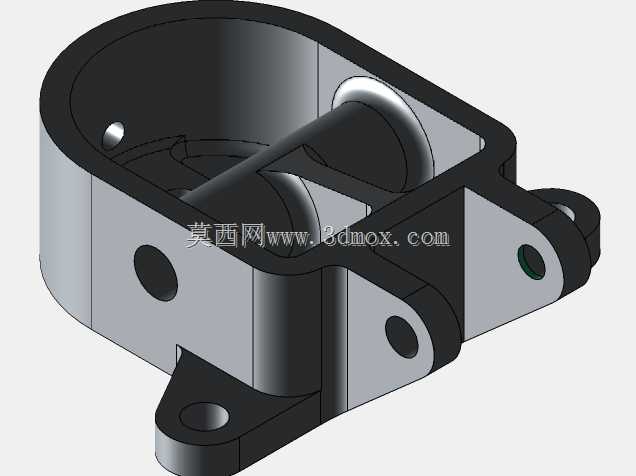

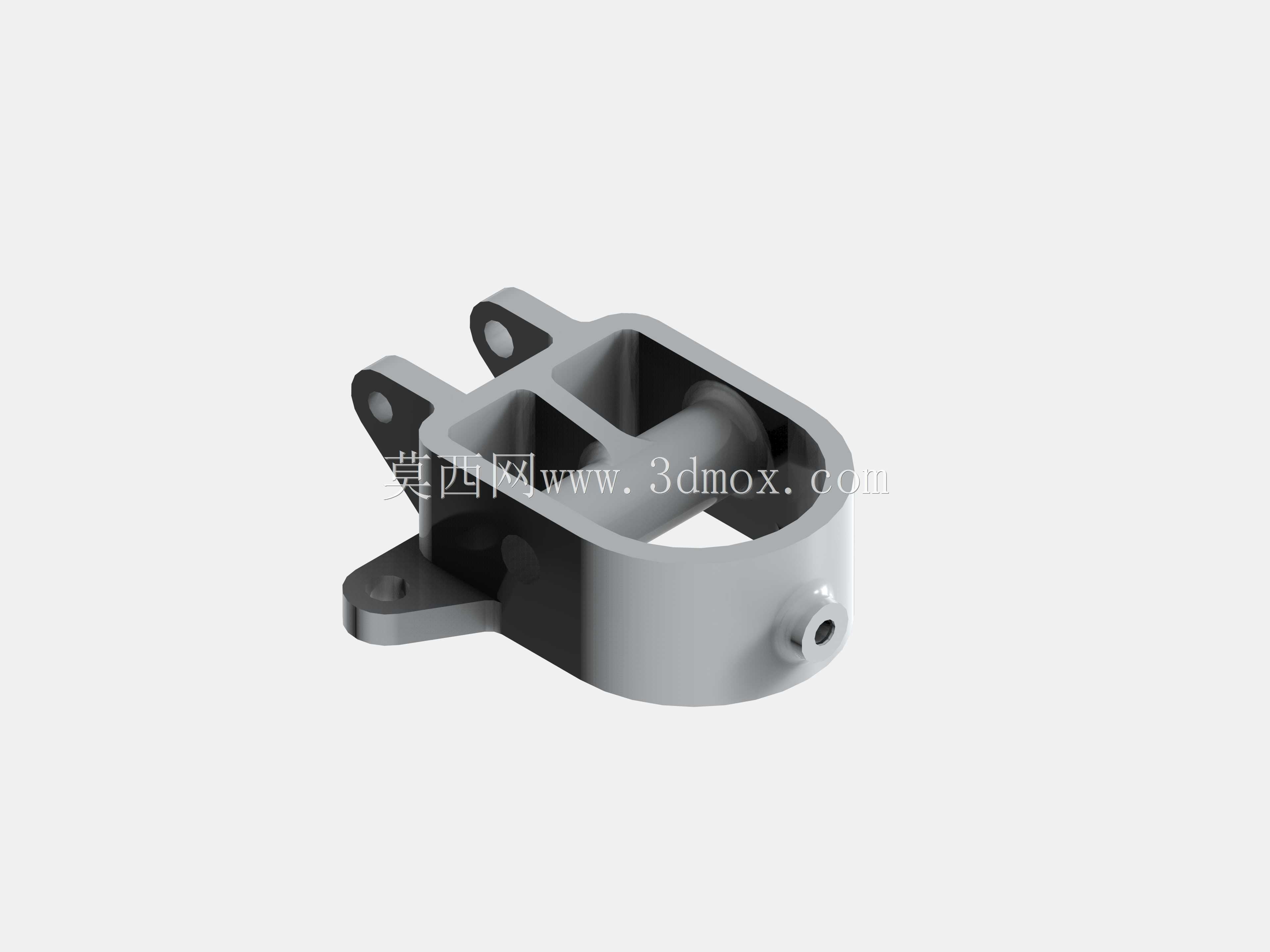

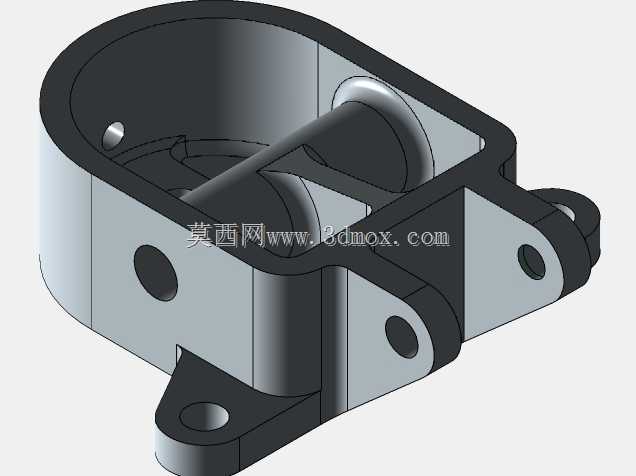

从功能特性来看，这款锚块采用框型包覆式结构设计，主体为带安装支耳的半开放腔体结构，腔体内部预留了适配管线滚轮或滑动衬套的安装空间，可允许管线在限定范围内产生微量的轴向位移，用于吸收流体脉动带来的伸缩变形量，同时通过腔体的刚性边界约束管线的径向跳动幅度，避免振动无规则向外传递。两侧延伸出的安装支耳上预留了同轴的通孔安装位，可通过螺栓组件将锚块整体固定在预埋基础或设备配套支架上，支耳与主体腔体之间做了加厚的过渡圆角处理，能够分散固定位置的应力集中，避免长期受振动载荷作用出现支耳断裂的问题。

设计过程中，首先根据配套管线的外径、预设的允许位移量确定了内部腔体的净空尺寸，腔体宽度略大于配套管线的夹持部件外径，预留了不超过2毫米的活动间隙，既保证夹持部件可在腔体内顺畅滑动，又不会因间隙过大产生额外的撞击异响。安装边界方面，锚块整体的安装孔位间距根据现场通用的支架安装孔距做了适配，底部支撑面做了铣平处理，保证安装后与支撑面完全贴合，不会出现安装翘曲导致的受力不均；腔体侧壁上预留的定位小孔可用于安装限位销，在管线完成初始布设调整后锁定滑动部件的初始位置，避免系统启停瞬间产生过大的位移冲击。整体结构采用等壁厚设计，在保证结构刚性满足抗振要求的前提下，尽可能控制了部件的整体重量，降低安装过程中的搬运与固定难度，同时边角位置全部做了倒圆角处理，避免安装过程中尖锐边角划伤施工人员，也减少应力集中带来的结构失效风险。
