带安装底板的层压辊组件结构设计

该层压辊组件主要面向柔性片材连续加工场景设计，常见应用于薄膜覆合、薄材压平、带状物料输送压合、软质片材定型等生产环节，可作为独立压合单元集成到连续生产线中，也可搭配放卷、收卷机构组成小型压合作业工位，适配纸张、塑料薄膜、薄金属箔、复合面料等多种薄型物料的压合作业需求，能够在物料输送过程中提供稳定均匀的线压力，消除物料层间气泡、保证贴合面紧密接触，同时维持物料输送的平稳走料，避免薄材出现跑偏、褶皱、压痕不均等常见加工问题。

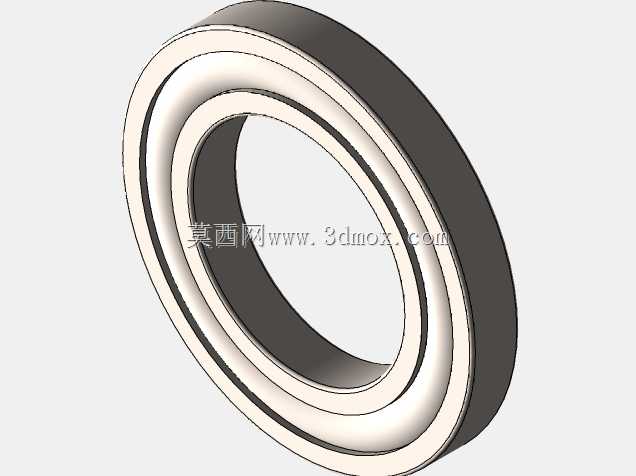

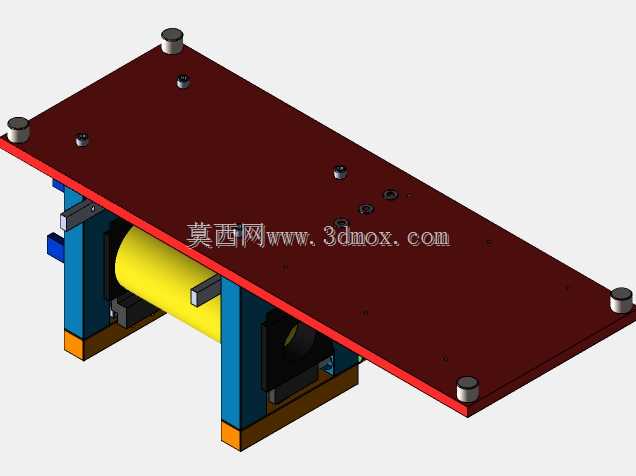

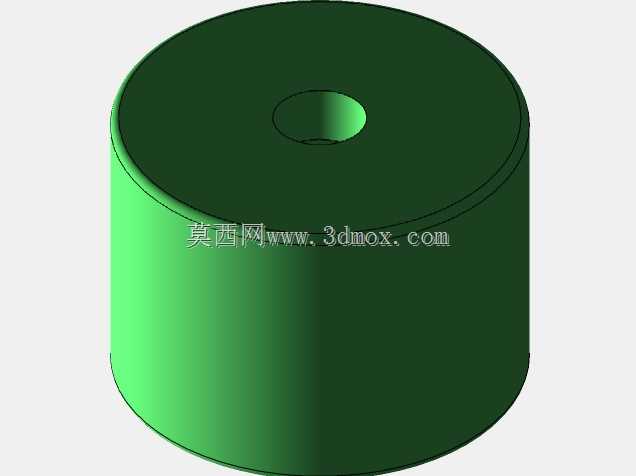

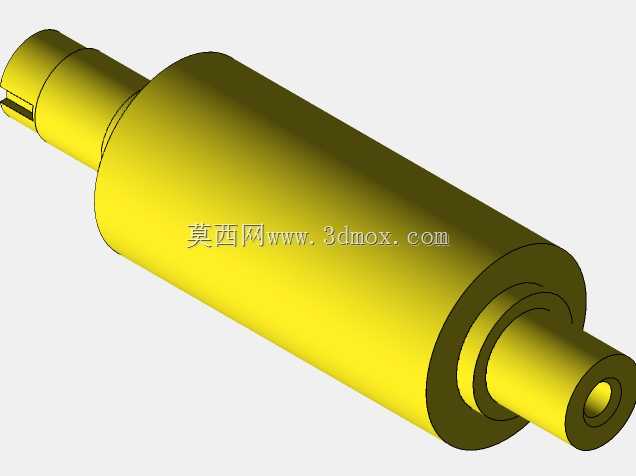

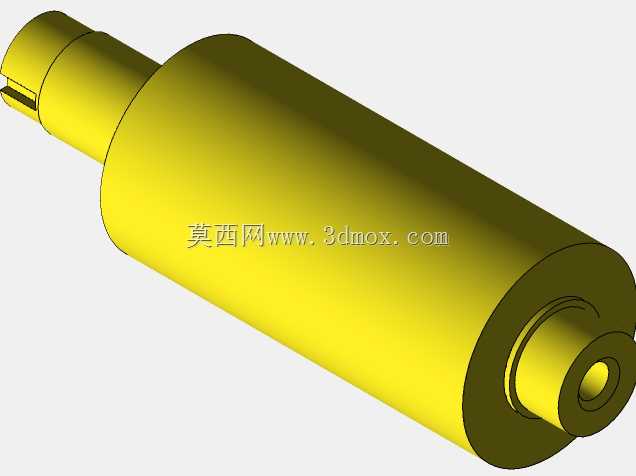

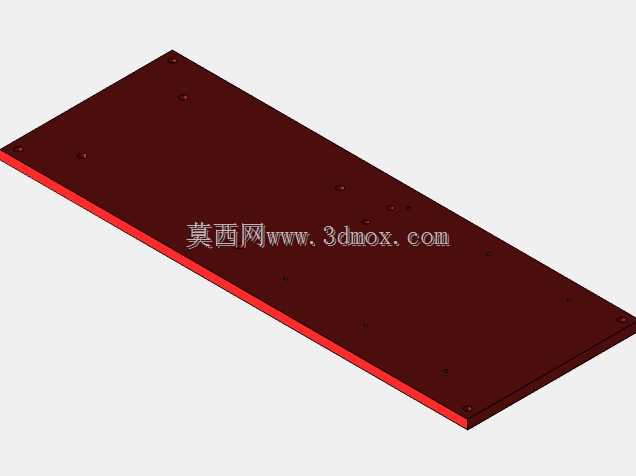

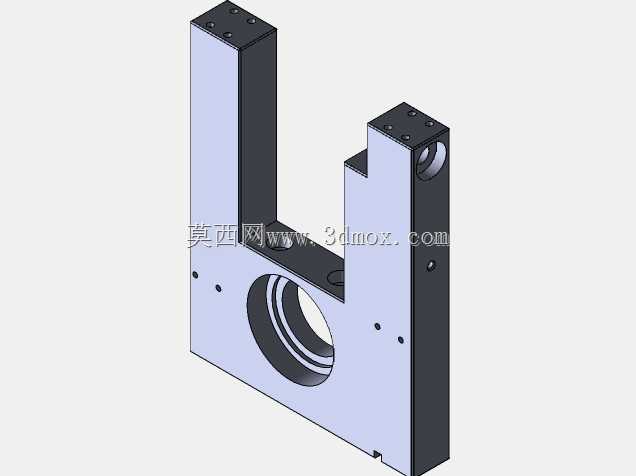

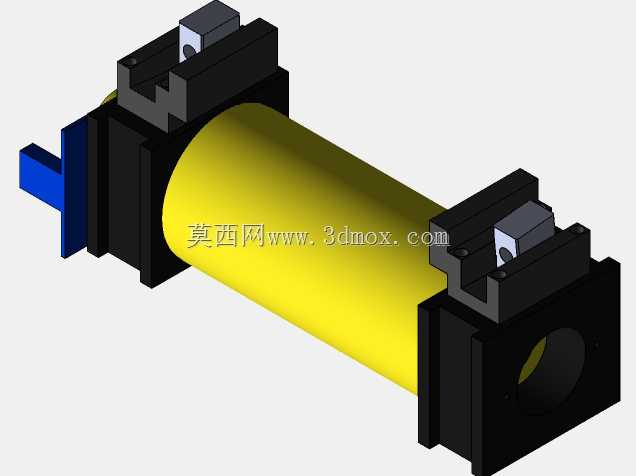

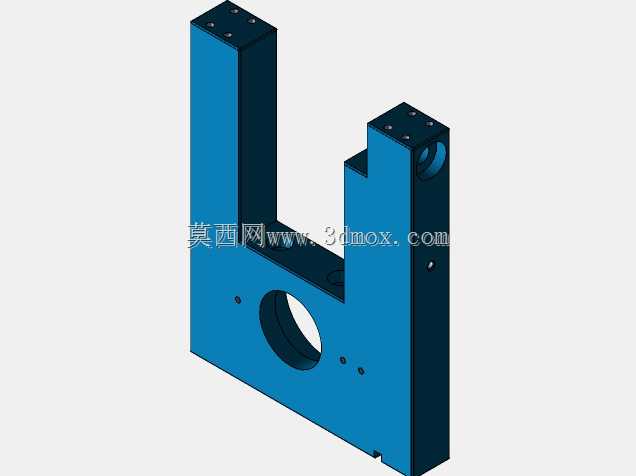

从功能特性来看，该组件采用卧式单辊压合结构，核心压合辊为圆柱辊型，辊面做等径设计保证全幅面压力一致，两侧搭配立式支撑座完成辊体的径向与轴向定位，支撑座内部预留轴承安装位，可适配标准深沟球轴承实现辊体的低阻力转动，减少辊面与物料之间的滑动摩擦，避免划伤物料表面。组件上方配置一体化安装底板，底板边缘预留多组安装定位孔，既可以通过支撑柱完成辊体与底板的间距固定，也可根据实际压合需求调整支撑柱高度来改变压合间隙，适配不同厚度的物料加工需求；底板上额外预留的多组安装孔位，可用于加装压力调节模块、导向件、驱动连接件等扩展配件，满足不同工况的定制化改造需求。

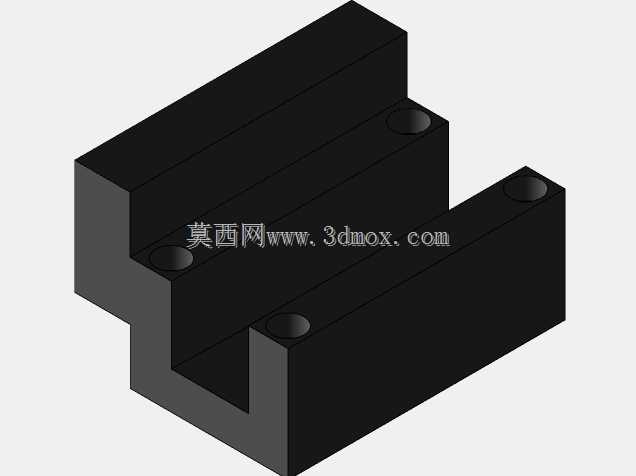

设计过程中优先考虑了安装适配性与维护便捷性，整体采用模块化布局，辊体、支撑座、安装底板均为独立可拆分结构，日常维护时无需拆解整体安装基座即可单独更换辊体或轴承部件，大幅降低停机维护时长。安装边界方面，组件整体为矩形布局，安装底板作为核心安装基准面，平面度设计满足通用工装安装要求，底部支撑座的底面与底板平行，保证辊体轴线与安装基准的平行度公差控制在合理范围内，避免压合过程中出现压力单边偏载的问题；整体结构紧凑，横向与纵向占用空间较小，可直接嵌入现有生产线的机架空位，无需对原有产线做大规模结构改造，适配多数中小型加工设备的加装改造需求。结构受力层面，支撑座采用立板加底部承托的结构形式，可承受辊压过程中的垂直方向压合力，长期运行不易出现结构变形，保证压合精度的长期稳定性。
