微型带挡边深沟球法兰轴承结构设计

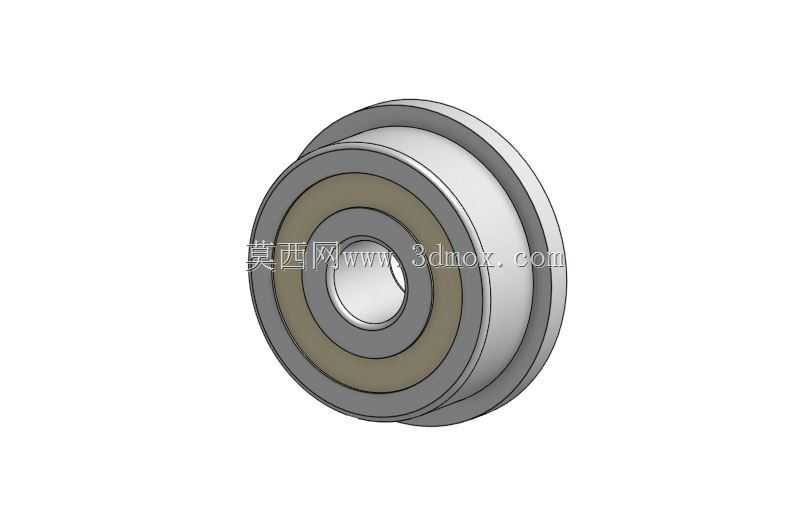

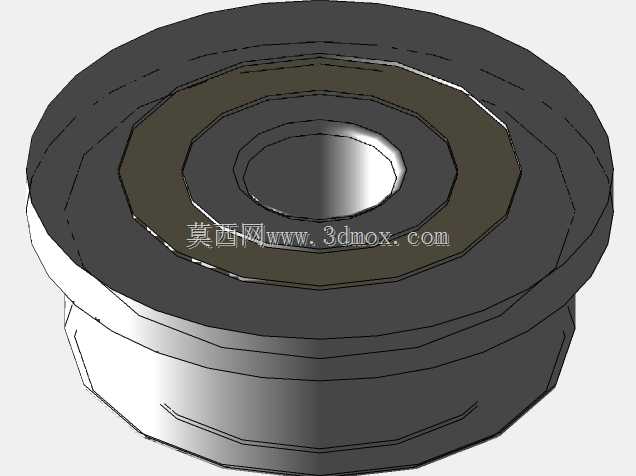

这款微型法兰型深沟球轴承，主要面向安装空间局促的轻载传动场景设计，常见于小型精密检测仪器、办公自动化设备、微型伺服传动模组、牙科医疗手持器械、航模传动结构以及3D打印机进给机构等对安装体积有严格限制的设备中，承担径向载荷与少量轴向载荷的支撑作用，保障转轴回转过程的同轴度与运转平顺性。和普通无挡边微型轴承不同，这款轴承自带一体式法兰挡边结构，安装时无需额外加工轴肩定位，也不需要加装额外的轴向固定卡簧、挡圈等零件，直接将轴承嵌入安装基座的预制孔内，法兰端面即可贴合基座表面完成轴向定位，大幅简化了安装工序，也避免了额外固定零件占用装配空间，尤其适合薄壁基座、小型塑料壳体这类无法加工复杂定位结构的安装场景。从设计思路来看，这款轴承采用双铁盖密封结构，也就是ZZ密封形式，两侧的金属防尘盖可以有效阻挡外界粉尘、微小碎屑进入轴承内部滚道，同时保留轴承内部的润滑脂不泄漏，能够在无需频繁补充润滑的工况下长期稳定运转，降低小型设备的维护频次。轴承整体采用同轴阶梯式外形结构，主体圆柱段与安装孔采用小间隙配合，法兰挡边的外径大于主体圆柱外径，安装时法兰端面与安装面完全贴合，既可以限制轴承的轴向窜动，也能在承受轻度轴向冲击时避免轴承从安装孔中脱出。滚道部分采用标准深沟球滚道构型，滚动体均匀排布在内外圈之间，保持架采用低摩擦尼龙材质，运转过程中滚动体不会发生相互碰撞摩擦，有效降低运转噪音与回转阻力，即使在每分钟数千转的高转速工况下也能保持平稳运行。在安装边界上，设计时严格控制了轴承的整体轴向长度与径向尺寸，主体圆柱外径适配标准微型安装孔规格，法兰厚度控制在极小范围内，不会额外占用设备的轴向安装空间，内圈孔径适配标准微型细轴，轴与内圈采用过渡配合即可传递扭矩，安装时仅需要从法兰对侧轻压轴承外圈即可完成装配，不会损伤轴承内部的滚动体与密封结构。针对小型设备常见的偏载问题，这款轴承的法兰与外圈为一体式加工成型，结构强度远高于后期加装挡圈的结构，能够承受一定的倾覆力矩，避免转轴在受侧向力时发生轴承歪斜、卡滞的问题，保障传动系统长期运行的稳定性。
