双旋风真空分离设备结构设计

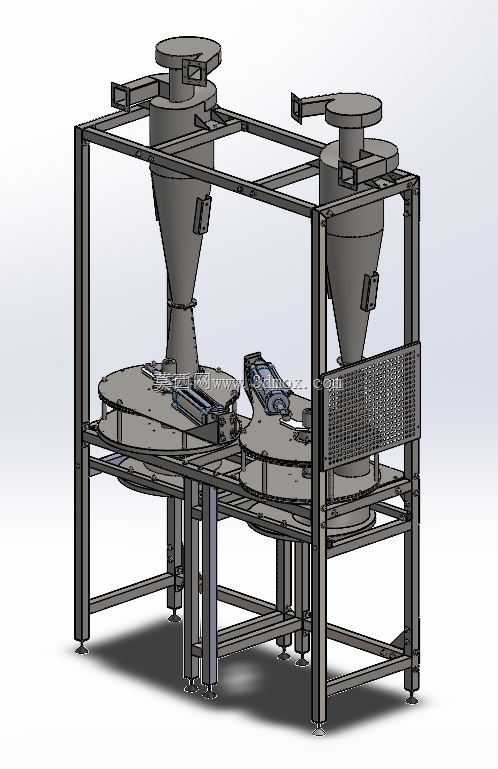

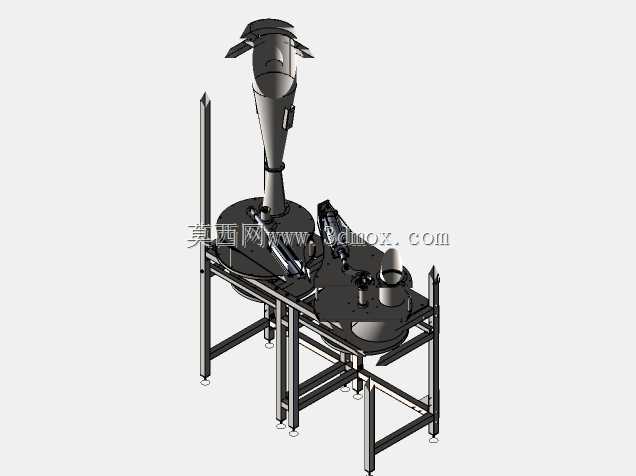

这款双旋风真空分离设备主要面向精细粉体加工、颗粒物料预处理、食品原料精制、医药中间体提纯等生产场景，针对细分散颗粒物料的净化清洗需求设计，可在负压工况下完成物料中轻质杂质、浮尘、不合格细粉的分离剔除，有效提升成品颗粒的纯净度，避免杂质混入后续生产环节影响产品品质。设备整体采用不锈钢材质加工制作，适配对卫生等级、耐腐蚀性能有要求的生产环境，可直接接入物料输送的真空管路系统，无需额外搭建复杂的安装基座。设备采用对称式双旋风腔体布局，相比单旋风结构，单台设备的处理通量提升近一倍，同时可根据生产需求实现两路物料并行处理，或单路独立运行，适配不同产能的生产线节拍。两个旋风分离腔体通过底部的回转式接料结构连通，配套的机架采用方管型材焊接成型，整体框架做了加强筋设计，可承受负压工况下的结构载荷，避免运行过程中出现腔体变形、焊缝开裂等问题。设计过程中重点优化了旋风腔体的锥角参数，针对细分散颗粒的沉降特性调整了进风口切入角度与排气管插入深度，在保证负压气流稳定的前提下，提升颗粒与杂质的分离效率，减少合格颗粒随气流被带出的损耗。设备底部配置可调式支撑脚，可根据现场地面平整度调整设备水平度，安装时需预留周边不少于六百毫米的操作维护空间，顶部排气口可对接后续尾气除尘装置，底部接料位可对接自动出料机构实现连续化生产。设备侧面预留了观察与检修开口，日常运行中可随时查看内部物料分离状态，清理维护时无需整体拆解设备框架，大幅降低运维的时间成本。整体结构兼顾了运行稳定性与操作便捷性，可适配多种细颗粒物料的真空分离清洗工序，在保证分离效果的同时，有效降低生产过程中的物料损耗与设备运维成本。
