PVC百叶窗锁止钩针配件结构设计

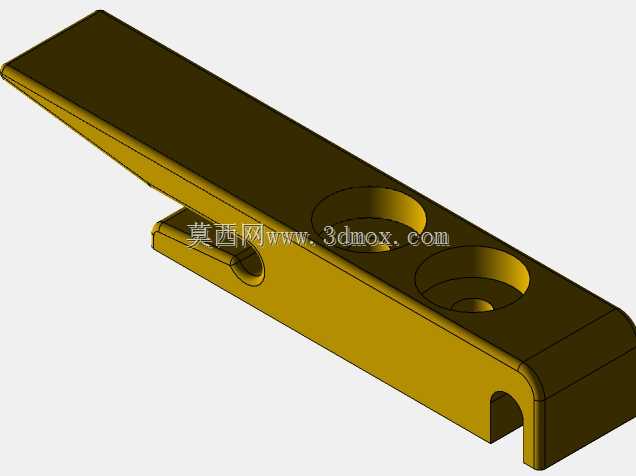

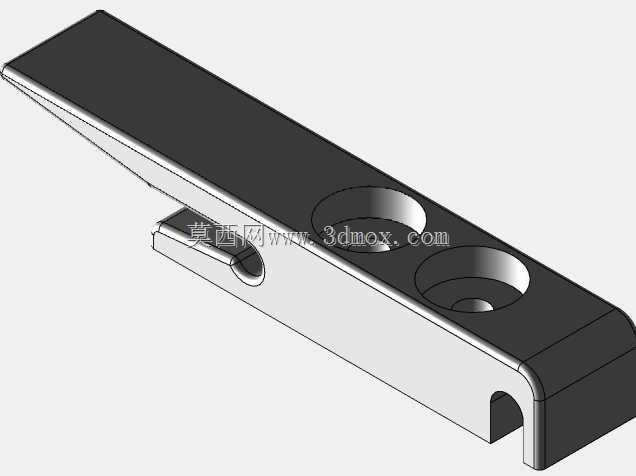

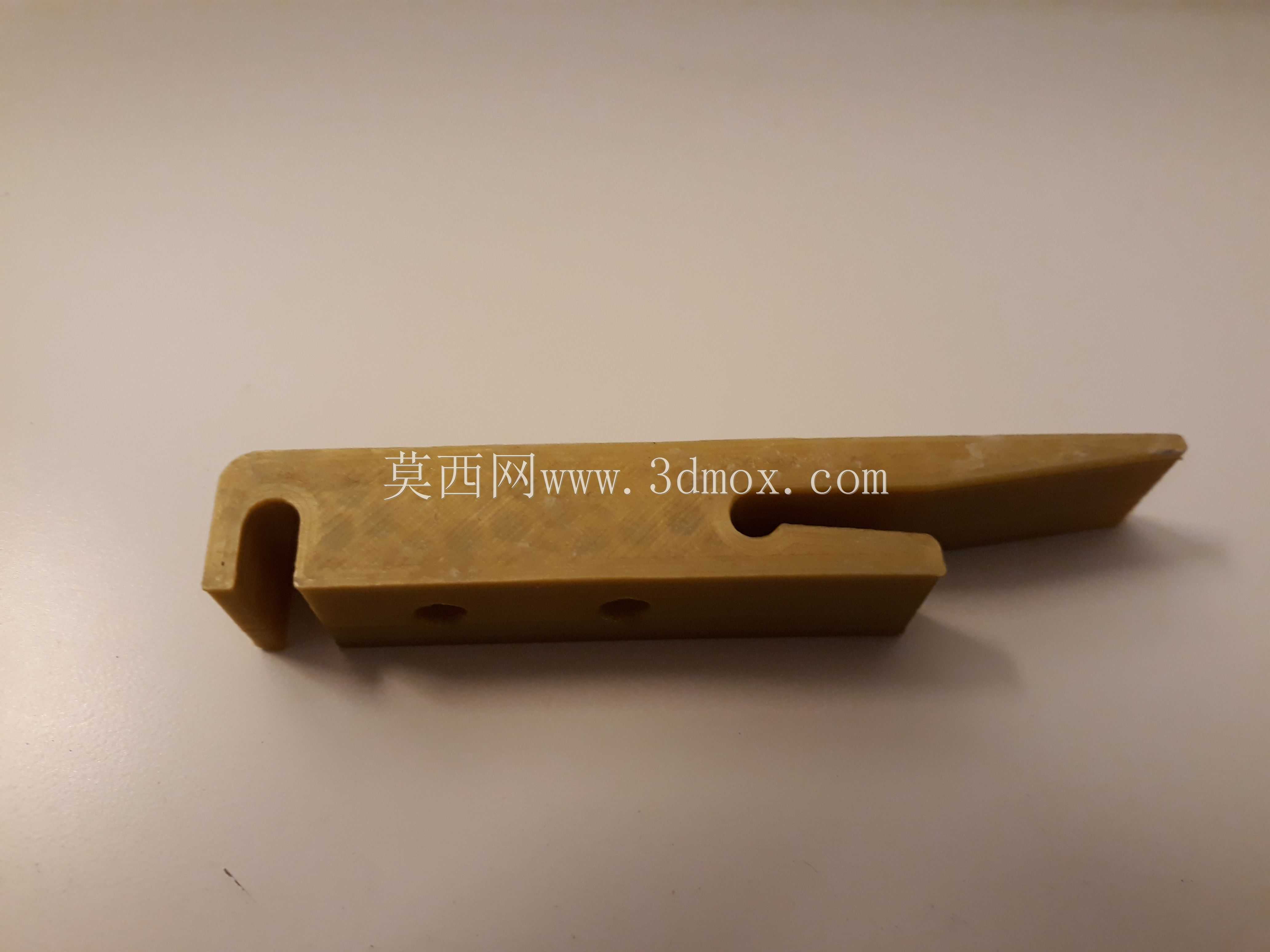

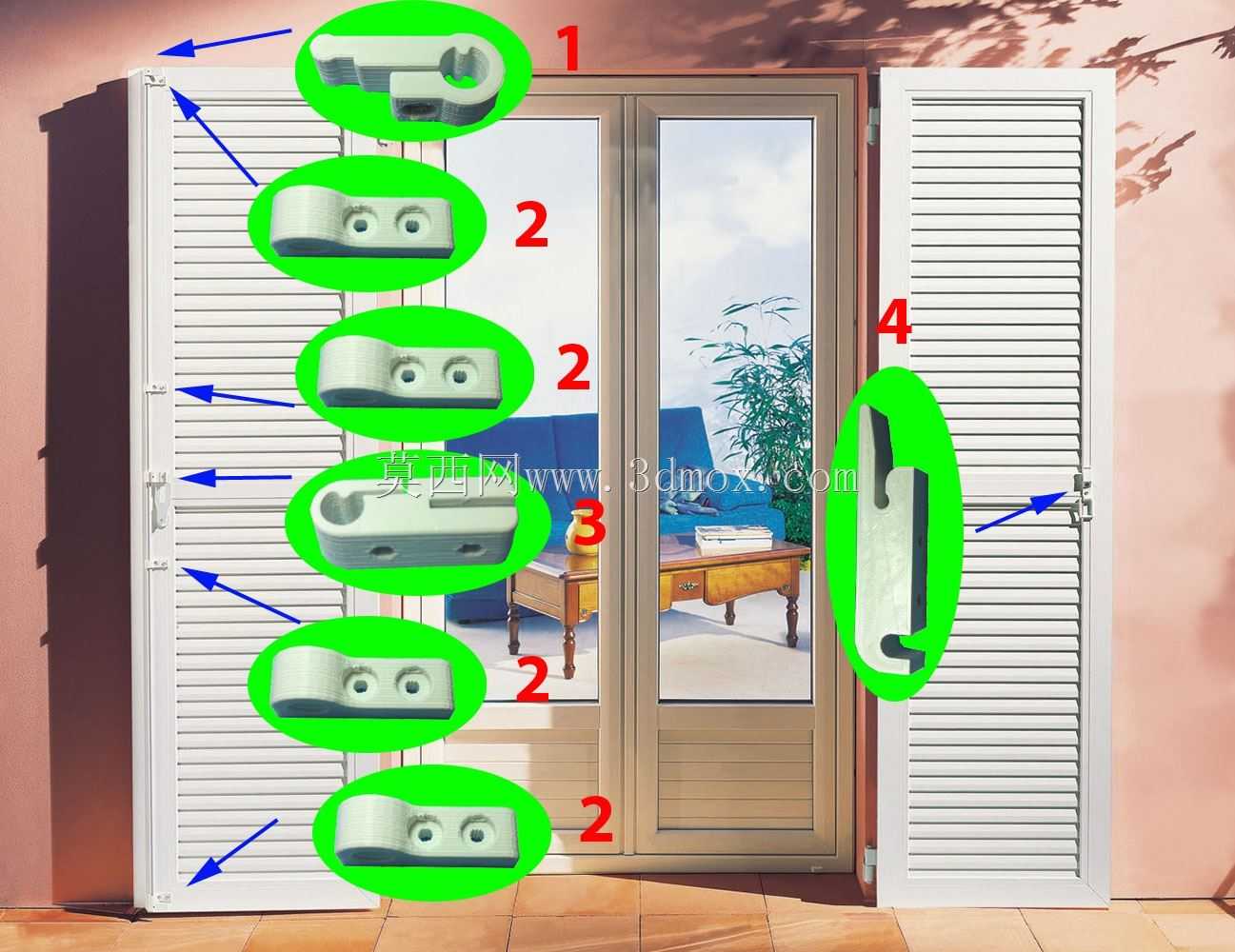

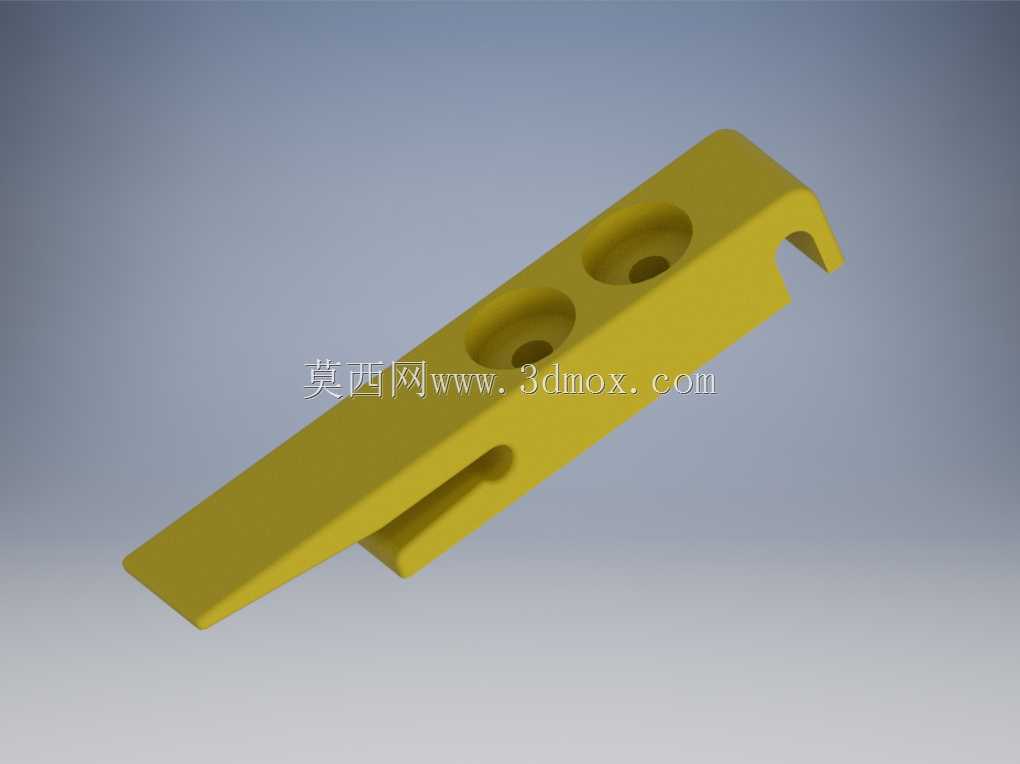

这款PVC百叶窗锁止钩针是民用建筑门窗领域的专用功能配件，主要应用于PVC材质百叶窗的扇叶锁止定位场景，在日常使用中承担着锁定百叶窗开合角度、防止窗扇受外力意外移位的核心作用，是PVC百叶窗实现角度调节与位置固定功能不可或缺的小型结构件。在实际使用场景中，这类钩针配件直接安装在百叶窗侧边的传动轨道内，与窗扇侧边的锁止卡槽配合工作，当用户调整百叶窗开合角度到目标位置后，钩针在弹簧弹力作用下卡入对应位置的卡槽内，即可完成窗扇位置的固定，避免窗扇被风吹动或者外力触碰发生偏移，保障百叶窗的遮光、通风调节效果稳定。从功能特性来看，这款钩针采用一体化楔形结构设计，整体为长条状楔形造型，前端做了收窄的斜切导向处理，能够在窗扇调节过程中顺畅滑入不同位置的卡槽，不需要额外施加过大的操作力；钩针主体上预留了两个同轴的安装定位孔，用于将钩针铰接固定在窗扇的安装基座上，保证钩针可以绕铰接点小幅度转动实现锁止与解锁动作；钩针侧端开设的U型卡槽用于连接传动拨杆，用户拨动百叶窗调节手柄时，拨杆会带动钩针抬起脱离卡槽，此时即可自由调整窗扇角度，松开手柄后钩针自动复位卡入卡槽完成锁止，整套动作逻辑简单可靠，长期使用不易出现卡滞故障。在设计思路上，这款配件充分考虑了PVC百叶窗的使用环境与装配需求，整体采用与窗体同材质的硬质PVC作为加工原料，既能够保证零件具备足够的结构强度与耐磨性能，应对日常频繁的调节操作磨损，也能实现与窗体材质的热膨胀系数匹配，避免不同材质温变差异导致的装配松动或者卡滞问题；整体外形做了全圆角过渡处理，没有尖锐的棱角，既能够避免装配过程中划伤操作人员或者窗体表面，也能减少零件滑动过程中的摩擦阻力，提升操作手感。在外形尺寸与安装边界方面，这款钩针整体长度适配常规民用PVC百叶窗的侧边安装腔尺寸，厚度控制在安装轨道的槽宽范围内，安装时两个定位孔的中心距严格匹配百叶窗基座上的铰接柱间距，U型卡槽的开口尺寸适配标准规格的传动拨杆直径，不需要对原有窗体结构做额外修改即可直接替换安装，能够兼容市面上多数同规格的PVC百叶窗产品，替换维护成本极低。
