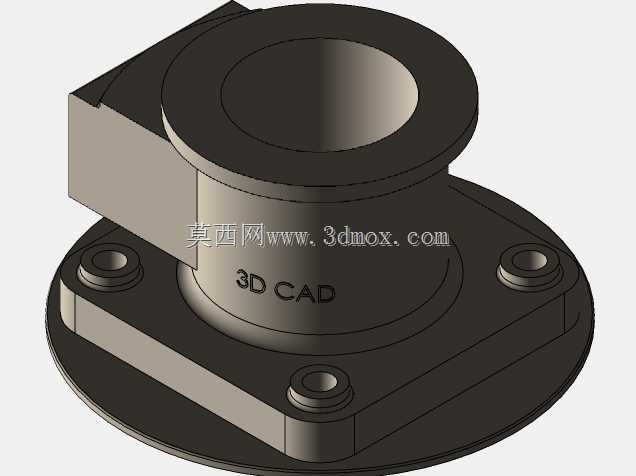

带侧置接口的法兰式安装连接基座

该连接基座主要应用于工业流体管路系统、气动液压回路以及中小型动力设备的接口转接场景，可作为管路与设备主体之间的过渡连接载体，实现不同走向管路的汇流、转向与固定，同时承担管路端部的载荷承载作用，避免管路直接受力产生形变或密封失效问题，在化工输送管线、机床润滑回路、小型液压工作站、工业通风管路等场景中均可适配使用。从功能特性来看，该基座采用一体化铸造成型后精加工的工艺思路，主体为上下贯通的中空腔体结构，顶部为圆形凸台接口，可对接同管径的管路或阀件，侧置的方形凸台结构预留了侧向接口安装位，可实现垂直方向与水平方向的管路连通，满足管路90度转向转接的使用需求，无需额外加装弯头配件，减少管路连接节点，降低泄漏风险。底部为圆形法兰安装盘，盘面上均匀布置三个沉头安装孔，可通过螺栓将基座整体固定在设备面板、安装支架或墙体基面之上，沉孔设计可让螺栓头部完全没入安装面，避免螺栓突出影响外部部件排布，同时保证安装面贴合紧密，提升固定稳定性。在设计思路上，该基座优先考虑密封可靠性与结构强度，主体中空腔体的壁厚经过受力校核，可承受常规工业管路的工作压力，腔体与各接口的衔接处采用圆弧过渡结构，避免应力集中导致的受压开裂问题，同时减少流体在腔体内的流动阻力，降低流道内的紊流与压力损失。法兰安装盘与主体腔体的衔接位置设置了加强筋结构，可提升基座整体的抗扭、抗弯性能，在管路受外力拉扯或振动工况下，不会出现基座断裂或安装松动的问题。从安装边界来看，底部法兰盘为整圆形结构，安装时需预留大于法兰盘外径的操作空间，方便螺栓的拧紧作业，顶部接口与侧部接口的中心距经过精准设计，可适配常规标准管路件的安装尺寸，无需额外定制转接配件，三个安装孔的孔位分布符合通用安装规范，可直接替换同规格的传统法兰弯头配件，降低设备改造成本。基座各安装面均经过铣削精加工，平面度满足密封安装要求，对接管路时可配合密封垫片实现可靠密封，适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力、温度工况的使用需求。
