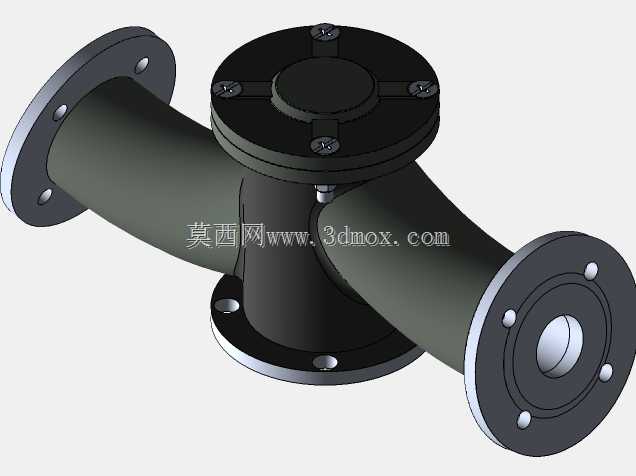

Y型法兰连接三通管道结构

该Y型三通管道结构主要应用于工业流体输送管路系统中，可实现单路流体分流为两路、或是两路流体汇流为单路的管路转向需求，常见于市政给排水管网、化工介质输送管线、暖通循环水系统、工业生产物料输送管路等场景，能够在不额外增加管路弯头拼接数量的前提下完成管路的分支布局，有效减少管路连接节点，降低管路泄漏风险与流体沿程阻力损失。该结构采用三端法兰连接的设计形式，三个连接端均配备标准凸面法兰盘，法兰盘上预设均匀分布的螺栓安装孔，安装时可通过配套螺栓螺母与对应管路端的法兰进行紧固连接，法兰接触面可加装密封垫片实现静密封，能够承受一定等级的管路工作压力，适配常规工业金属管路的安装标准，安装时无需对管路端进行焊接、套丝等二次加工，拆装维护便捷，可快速完成管路节点的更换与检修。结构顶部设置独立的法兰密封端盖，端盖通过周向均匀分布的螺栓与主体上部的法兰凸缘紧固连接，该端盖可作为管路检修口、排污口或是过滤元件安装口使用，日常运行时端盖压紧密封垫片保证管路密闭无泄漏，需要清理管路内部淤积杂质、检修内部构件或是加装过滤组件时，仅需拆卸端盖螺栓即可开启端口，无需拆解整个三通与两端管路的连接，大幅降低后期运维的工作量。主体下部设置的底部法兰结构可作为整个三通节点的支撑固定端，安装时可将该法兰与预制的管路支架、安装基座进行紧固连接，承担三通节点自身以及内部流通介质的重量，避免管路长期运行过程中因节点自重、介质冲击产生位移变形，保障管路连接的结构稳定性。整体流道采用顺滑的Y型过渡设计，相较于直角三通结构，流体在分流或汇流过程中的流向变化更平缓，能够有效降低流体对管壁的冲刷磨损，减少流道内部的涡流产生，降低流体输送过程中的压力损耗与振动噪音，提升管路系统的运行稳定性与使用寿命。设计过程中充分考虑了安装边界的适配性，三个法兰端的连接尺寸符合通用管路法兰标准，可直接与同公称通径、同压力等级的标准管路法兰匹配对接，整体结构的外部轮廓无突兀外伸结构，安装时所需的操作空间更小，能够适配空间局促的管路布局场景，主体壁厚经过合理设计，在满足管路承压强度要求的前提下尽可能控制整体重量，兼顾结构强度与安装便捷性。
