五耳带孔中空法兰连接座结构设计

这款五耳带孔中空法兰连接座，主要应用于流体输送管路系统、小型动力输出轴端密封连接、气动回路节点固定等场景，在轻工生产管线、小型实验设备管路、紧凑型液压支路中承担管路对接、轴端限位、静密封承压的核心作用，能够在有限的安装空间内实现两侧构件的稳固对接，同时保障中空通道的介质流通顺畅，避免连接位置出现介质渗漏、构件偏移松脱的问题。

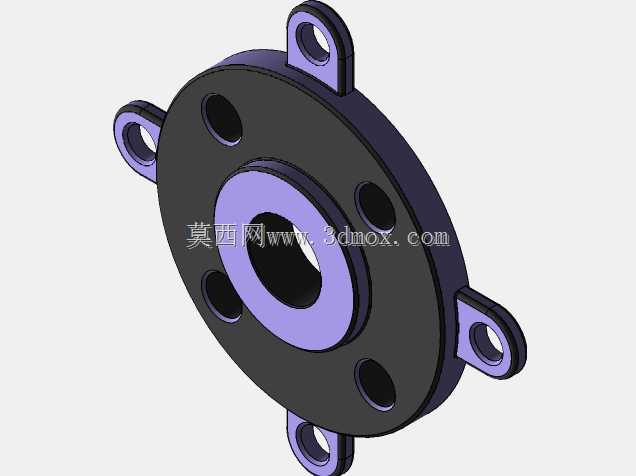

从实际用途来看，该构件区别于常规圆形法兰，采用五个均匀分布的带安装孔耳座设计，无需在法兰盘本体上加工密集的螺栓孔，能够在缩小法兰整体外径的前提下，保证足够的连接锁紧点位，适配安装空间局促、周边有其他构件干涉的装配场景。中间的阶梯式中空凸台结构，一方面可以嵌入对接构件的内孔实现定位，减少装配时的对位调整工作量，另一方面可以为密封垫圈提供定位卡槽，避免密封件在受压时发生移位挤出，提升连接位置的密封可靠性。法兰主体盘面均匀分布四个贯通光孔，可根据实际装配需求穿装定位销或者小规格锁紧螺栓，辅助提升对接面的贴合紧密性，分担耳座位置的连接受力，避免长期受振动影响出现连接松动。

设计过程中，首先根据适配的管路通径确定中心中空通道的内径尺寸，保证介质流通截面满足流量要求，不会因为法兰结构造成通径缩窄引发流阻增大的问题；其次根据额定连接压力计算耳座的厚度与安装孔的孔径，保证每个耳座能够承受足够的锁紧拉力，在螺栓锁紧时不会出现耳座断裂、变形的问题；五个耳座采用72度均匀圆周分布，相比常规三耳、四耳法兰，锁紧点位的受力更加均匀，对接面的压力分布更均衡，能够有效降低密封面局部压力不足导致的渗漏风险。盘面的四个辅助光孔与耳座安装孔错位分布，避免孔位过于集中造成构件局部强度不足，同时所有孔位的边缘都做了倒角处理，既可以去除加工毛刺避免划伤安装人员，也能在穿装螺栓、密封件时起到导向作用，提升装配效率。

从安装边界来看，该法兰整体外径由五个耳座的外端尺寸决定，相比同通径的常规圆形螺栓法兰，占用的径向安装空间更小，安装时只需在对接构件上对应五个耳座的位置加工螺纹孔或者穿装螺栓的过孔即可，无需在大直径圆周上布置密集孔位，降低了对接构件的加工难度。法兰主体盘面的厚度根据承压等级做了优化，既保证足够的刚性，在螺栓锁紧时不会发生盘面翘曲影响密封效果，又不会因为厚度过大造成整体重量冗余，适配轻量化的设备装配需求。中间凸台的突出高度经过精准计算，嵌入对接构件内孔后刚好能够顶到密封垫圈的内侧定位面，不会因为凸台过长造成装配干涉，也不会因为凸台过短无法起到定位与密封限位的作用。所有外露的棱边都做了圆角过渡处理，避免应力集中造成的构件疲劳损坏，同时也能减少安装过程中的磕碰划伤问题。
