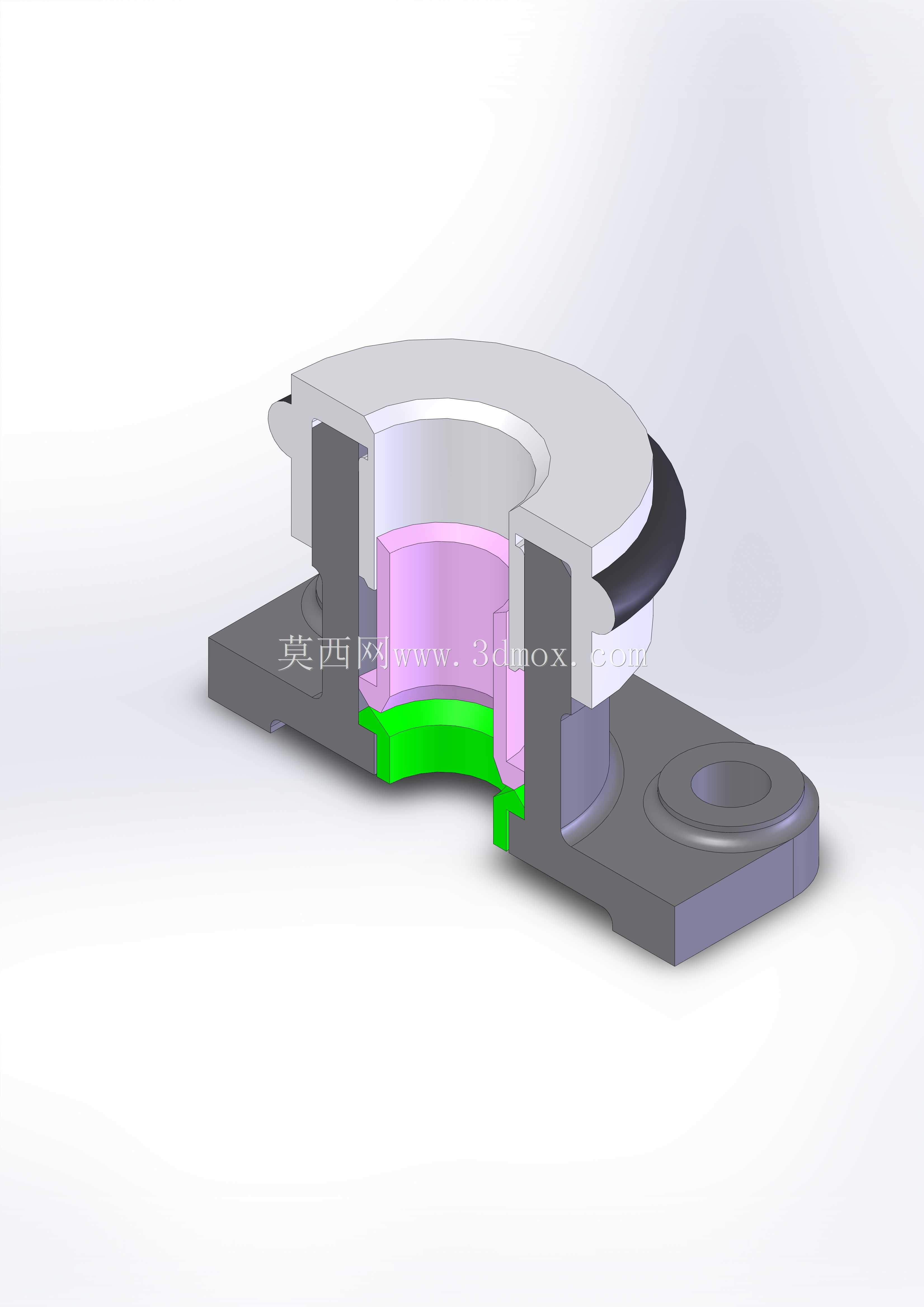

剖视展示带安装底座的轴壳保持架构件

这款轴壳保持架构件主要应用于中小功率传动系统的转轴支撑场景，常见于轻工输送设备、小型农用机械、台式加工设备的转轴端部定位环节，核心作用是为旋转轴提供径向支撑与轴向限位，同时隔绝转轴运转过程中产生的振动向安装基面传递，避免轴系窜动影响传动精度。从实际使用场景来看，该构件安装在传动机构的端部位置，底部的双侧带孔安装耳可直接通过螺栓固定在设备的安装基板上，无需额外加工复杂的安装定位槽，适配厚度8-15mm的常规设备安装板，安装孔的中心距经过标准化设计，可兼容同规格系列的轴承配套组件，替换维护时无需重新调整安装基面的孔位。产品的功能设计围绕轴系稳定运转展开，主体的环形腔体用于容纳轴承外圈与配套的密封组件，内侧的阶梯状定位台可精准卡合轴承外圈的端面，限制轴承在运转过程中的轴向窜动，底部延伸出的支撑底座将环形支撑结构的受力均匀分散到两个安装固定点，避免单点受力导致的壳体变形；剖视结构可见内部预留的密封件安装槽，可嵌入橡胶密封圈阻挡外界粉尘、切削液进入轴承腔体，同时防止轴承润滑脂向外渗漏，适配有粉尘、少量喷淋的工业作业环境。设计过程中优先考虑了装配的便捷性，整体采用剖分式的结构逻辑，环形腔体的开口侧预留了密封件压装的让位空间，安装轴承时可直接从腔体开口侧水平压入，无需从轴向强行敲装，避免损伤轴承滚道；底座的安装耳处做了加厚处理，安装孔周边设计了凸台结构，提升螺栓锁紧时的局部抗压强度，避免长期受振动影响出现安装孔开裂的问题；腔体内部的不同颜色分区对应不同的功能区域，紫色区域为轴承外圈贴合面，加工精度要求达到IT7级，保证轴承外圈安装后无间隙晃动，绿色区域为密封件安装位，尺寸公差适配标准O型圈与骨架油封的安装尺寸，灰色区域为结构受力主体，壁厚经过受力仿真验证，可承受转轴额定负载下的径向冲击力而不发生形变。外形尺寸方面，整体环形腔体的内径适配常用的20-30mm直径转轴，底座总宽度控制在120mm以内，整体高度不超过60mm，安装边界不会超出常规小型传动机构的安装空间，可直接替换同类型的老旧轴壳配件，无需对周边配套构件做位置调整。
