并列式双轴承安装固定支撑座结构

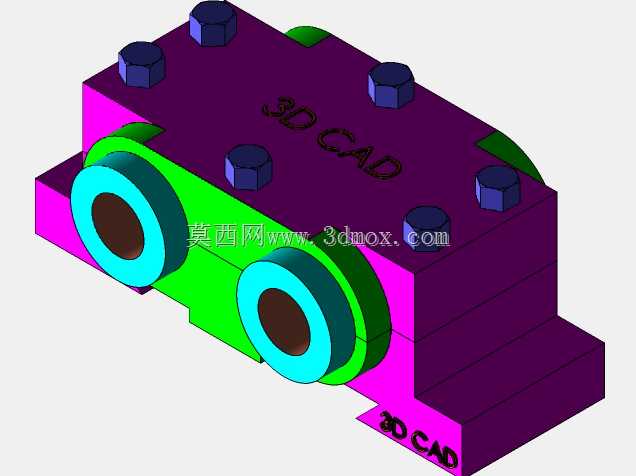

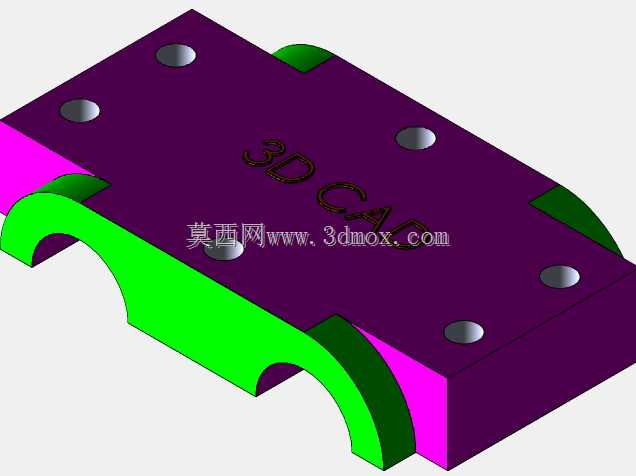

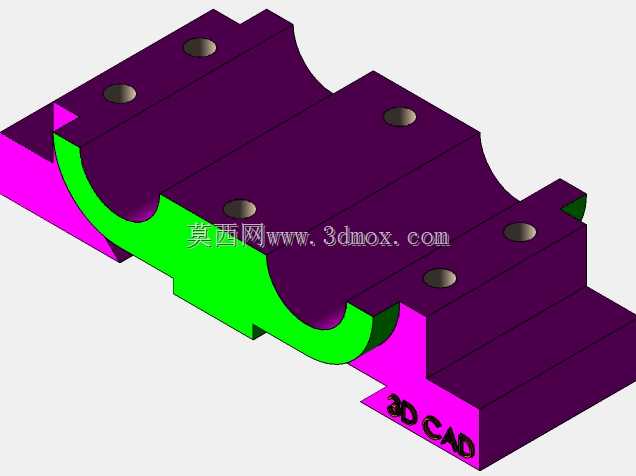

该结构为并列式双轴承集成支撑组件，主要应用于中小载荷平行双轴传动场景中，常见于轻工输送设备、小型自动化生产线、桌面级加工工装的轴系定位环节，用来为两根平行布置的转动轴提供稳定的径向支撑与轴向限位，替代传统分体式单轴承座的分散安装方案，大幅缩减轴系布局的占用空间，降低多组件安装的同轴度调校难度。从实际用途来看，该组件可同时承载两根平行轴的转动载荷，适配带轮传动、齿轮啮合传动、同步带传动等多种传动形式，能够在设备运行过程中抵消轴转动产生的径向跳动，约束轴的轴向窜动，保证两根轴的中心距始终保持稳定，避免传动过程中出现带体跳齿、齿轮偏磨、传动卡顿等问题，提升整套传动机构的运行稳定性与使用寿命。在功能特性上，该组件采用上下分体式合箱结构，上盖与底座通过多组内六角紧固件锁紧，装配时可直接将预装轴承的转轴放入底座的轴承定位槽内，扣合上盖后锁紧螺栓即可完成轴承的外圈固定，无需额外加工轴承挡圈、端盖等限位零件，装配流程简单便捷；组件前端的两个轴承安装孔采用同轴阶梯设计，可适配标准深沟球轴承的外圈定位尺寸，孔位边缘做了倒角导向处理，方便轴承压装时的对位，避免硬敲造成轴承外圈变形；底座下部带有延伸的安装定位边，边上预留了安装固定孔位，可直接通过螺栓将整个组件固定在设备的安装基板上，安装基准统一，调校时仅需找正组件整体的位置即可保证两根轴的平行度，大幅降低现场安装的调校工作量。从设计思路来看，该结构优先考虑了集成化与装配便捷性，将两个轴承的安装位整合在同一个基座上，从加工层面保证两个轴承孔的中心距、平行度公差，避免分体安装时人工调校带来的误差；上盖与底座的结合面采用平面贴合设计，锁紧后可完全包裹轴承外圈，保证轴承外圈受力均匀，避免局部应力集中造成的轴承过早损坏；顶部布置的多组锁紧螺栓按照轴承受力点均匀排布，锁紧时可让合箱面受力均匀，不会出现局部间隙导致的轴承外圈松动。在外形尺寸与安装边界上，该组件整体为方块式布局，宽度方向以两个轴承孔的中心距为基准向外预留足够的壁厚，保证基座的结构刚性，高度方向覆盖轴承外圈的全高度，避免轴承外露进入粉尘；下部安装边的突出尺寸适配常用M6-M8规格的安装螺栓，安装孔的孔距符合通用小型设备的安装基板孔位规范，可直接替换原有同规格的分体轴承座，无需对原有设备的安装面做额外改造，适配性较强。
