小型带轮传动线材裁切加工设备结构

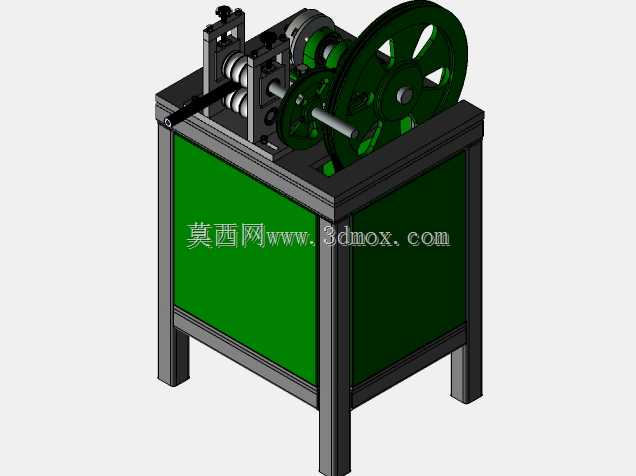

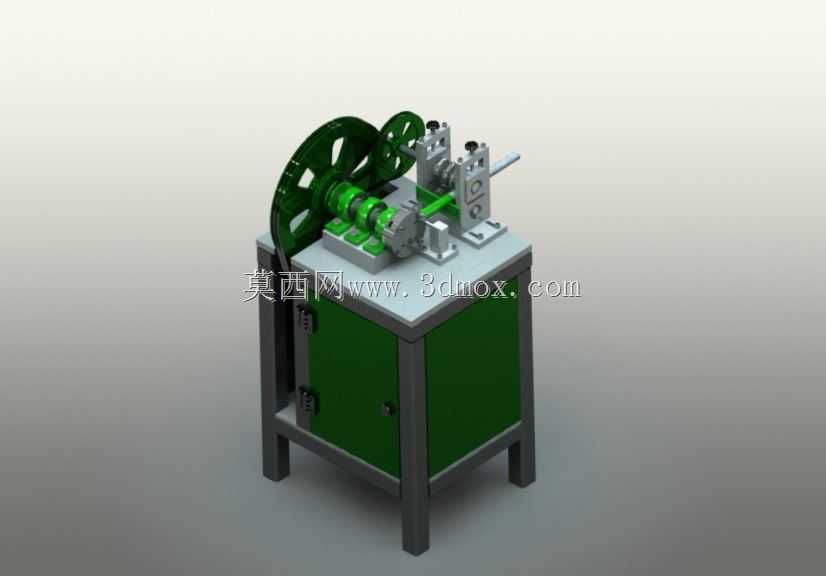

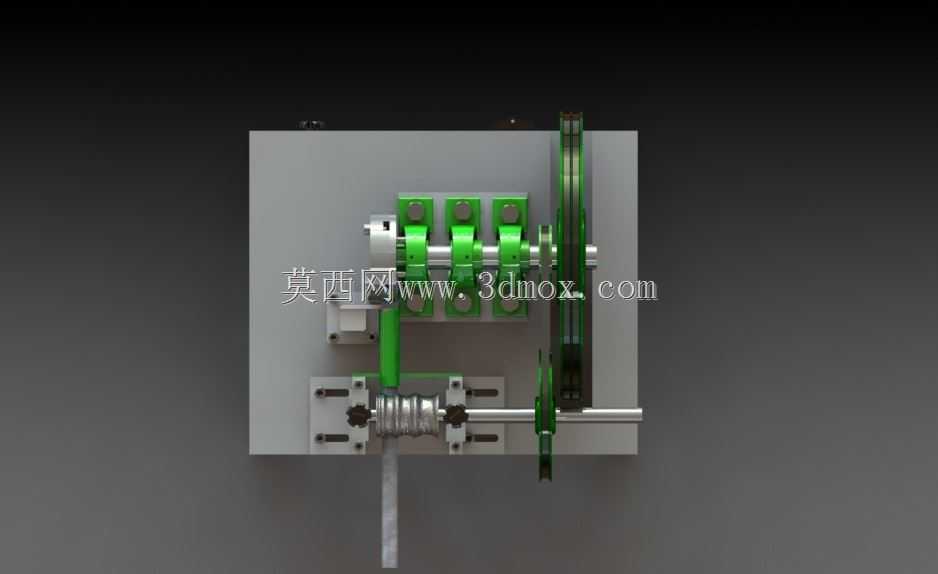

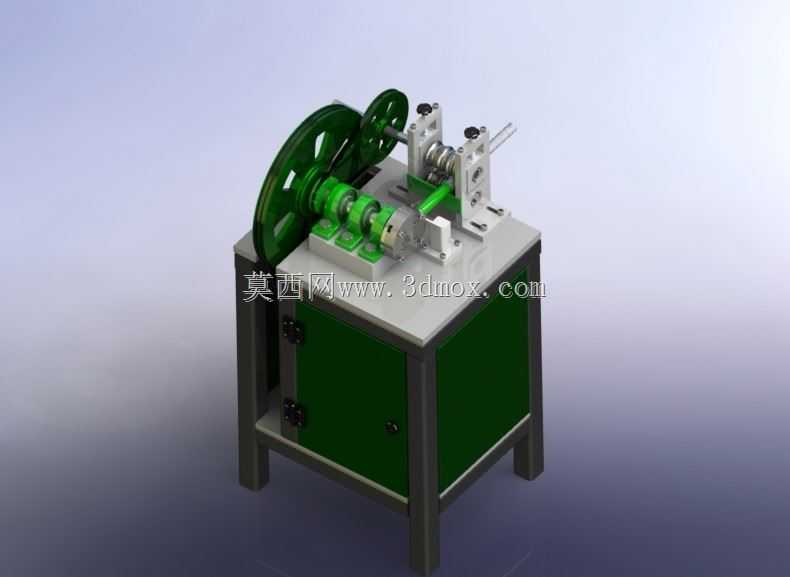

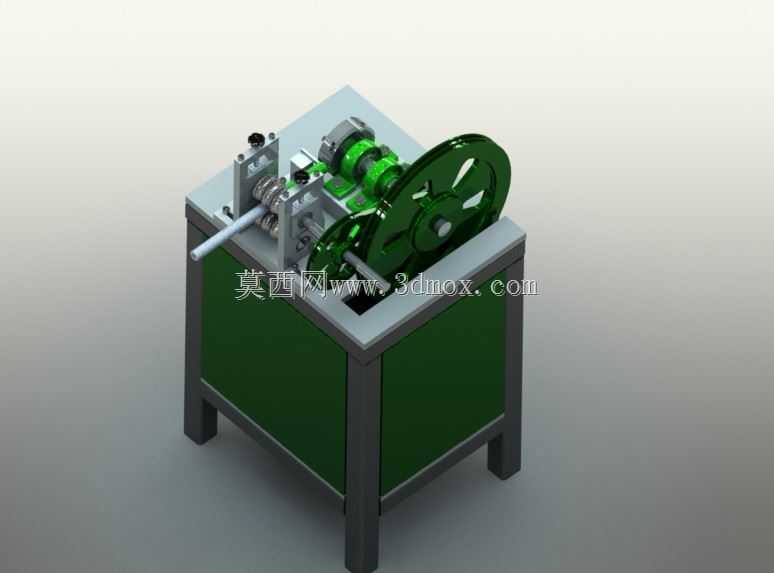

该设备主要面向小规格金属线材、细棒料的定长裁切加工场景，常见于五金制品、电子接插件、小型五金配件生产的前置下料工序，可适配直径0.5-3mm的铁丝、铜丝、铝丝以及细塑料棒材的定长切断作业，能够替代传统手工裁切的低效操作，大幅提升小尺寸棒线材下料的尺寸一致性与加工效率，适合小型五金加工车间、电子配件生产班组的工位级下料需求。设备整体采用立式柜体机架结构，底部为方管焊接成型的支撑框架，四条支腿直接落地放置，无需额外预埋固定，可根据生产动线灵活调整摆放位置，柜体侧面设置可开合检修门，内部可容纳传动动力组件、电气控制元件，既能够隔绝加工过程中产生的金属碎屑飞溅进入传动部位，也可降低动力组件运转产生的噪音向外传递。设备上部的工作台面采用平整钢板加工而成，作为所有加工功能组件的安装基准面，台面上从左至右依次排布带轮传动组、进料导向机构、裁切执行工位、出料导槽。左侧的大直径带轮作为动力输入与减速传动部件，通过V带将动力传递至同轴的进料滚轮组，进料滚轮采用上下对压结构，表面做滚花处理增大与线材表面的摩擦力，可通过上方的调节旋钮调整对压间隙，适配不同线径的物料输送需求，确保送料过程无打滑、无卡滞，送料长度精度可控制在0.2mm以内。中部的裁切工位采用曲柄滑块式裁切结构，与进料机构通过齿轮组实现动作联动，当进料达到预设长度时，裁切刀在凸轮驱动下快速下行完成切断动作，裁切刀采用高速钢材质，刃口做斜角研磨处理，切断面平整无毛刺，无需后续额外的倒角修边工序。设备整体外形尺寸控制在长600mm、宽400mm、高850mm的范围内，安装时仅需预留前后各200mm的操作与维护空间，台面高度匹配普通站立操作的人机工程学要求，操作人员无需弯腰即可完成物料穿入、参数微调、成品收集的全流程操作。设计过程中重点优化了传动路径的结构布局，将高速运转的带轮组件设置在靠近机架后侧的位置，操作侧仅保留调节旋钮与进料口，避免操作人员误触运转部件带来的安全风险，同时所有外露的传动部位均设置有可拆卸的透明防护挡板，既不影响日常运行状态观察，也能满足车间生产的安全防护要求。设备的动力输入可适配普通民用220V电源，无需额外配置工业动力电，接入门槛低，适合小型加工场所的使用需求，日常维护仅需定期给传动轴承加注润滑脂、检查裁切刀刃口磨损情况即可，运维成本低廉。
