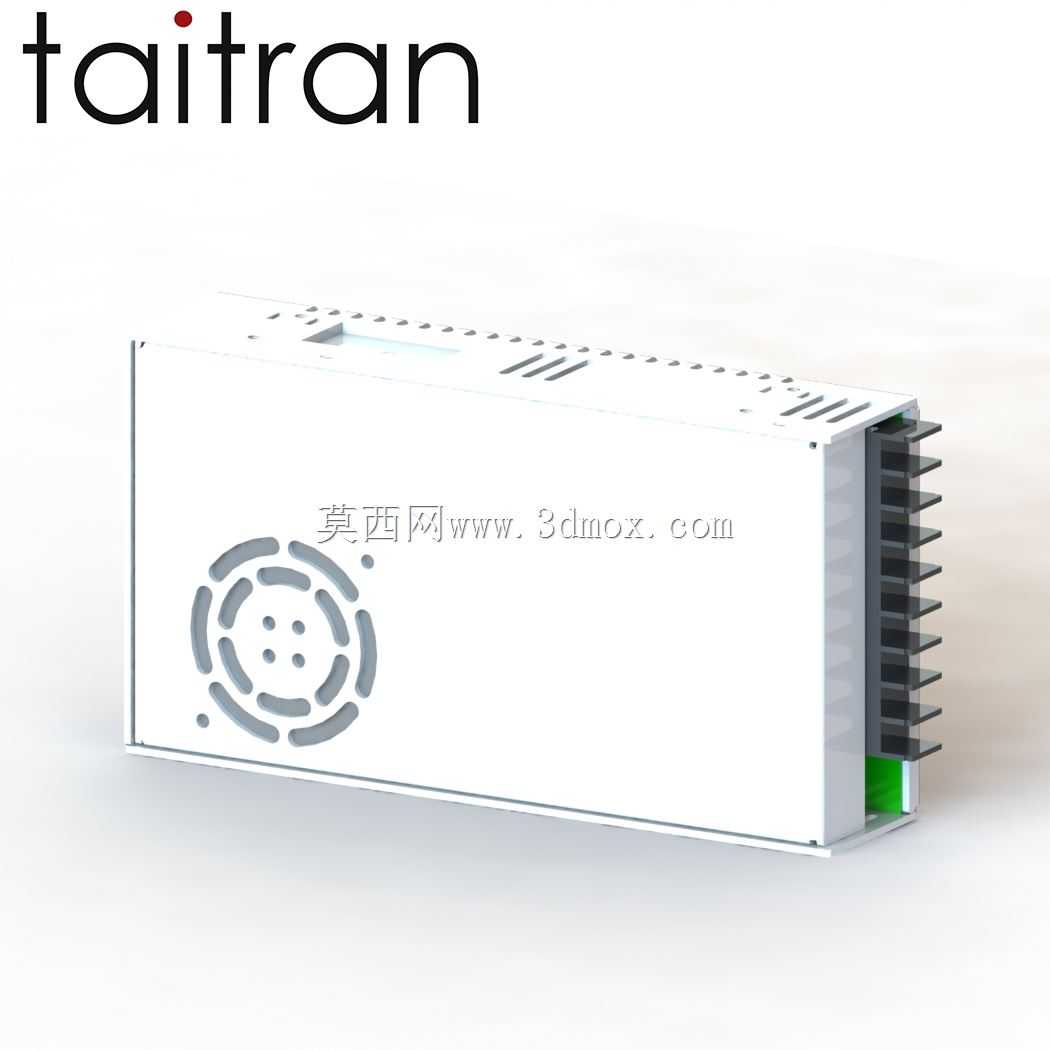

tairan双规格开关电源三维结构设计

本次设计的双规格开关电源，是面向民用及小型工业设备供电场景开发的AC-DC转换装置，可实现220V交流电到12V30A或24V15A直流电的稳定转换，适配3D打印机、数控雕刻设备、LED照明阵列等多类对供电稳定性有较高要求的终端设备。在实际应用场景中，这类电源需要长时间持续输出稳定直流电压，同时要适配设备紧凑的安装空间，还要应对不同工况下的散热需求，因此设计过程中需要在结构紧凑性、散热效率、安装便利性三者之间找到最优平衡。

从产品功能特性来看，该电源内置完整的整流、滤波、稳压电路模块，可在输入电压小幅波动的场景下维持输出电压的稳定，自带过流、过压、过热保护触发结构，当输出负载超出额定值或者内部温度达到阈值时，可自动切断输出回路，避免后端连接的精密设备因供电异常出现损坏。外壳采用一体化金属壳体设计，既可以为内部电路提供电磁屏蔽，减少外界电磁干扰对电源稳压精度的影响，也能起到物理防护作用，避免车间内的粉尘、切削碎屑直接接触内部电路板。

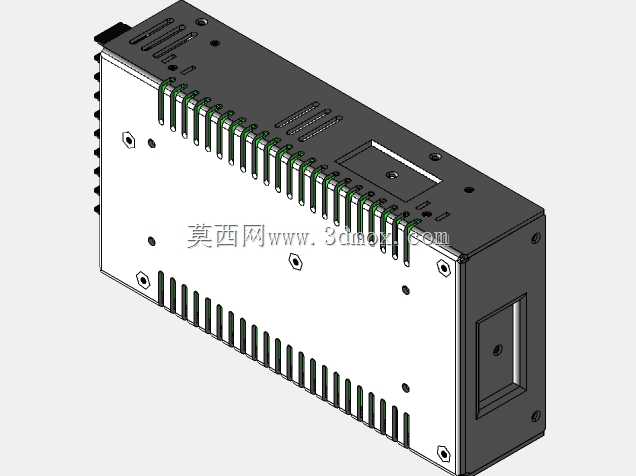

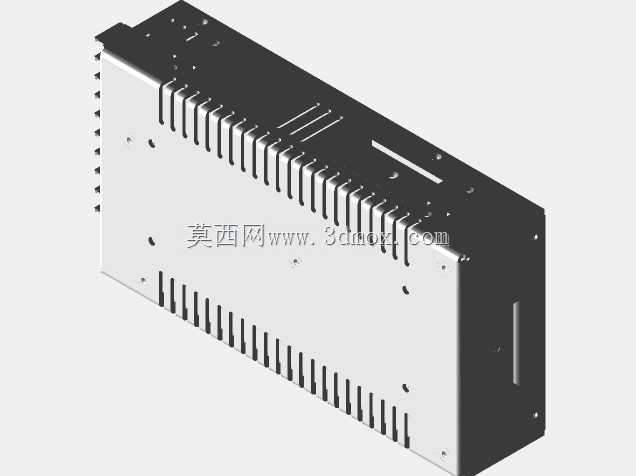

设计思路上，首先根据额定输出功率核算内部元器件的排布空间，将发热量大的功率管、整流桥模块直接贴合在壳体侧边的一体化散热鳍片上，无需额外加装独立散热风扇即可满足额定负载下的散热需求，既降低了电源工作时的噪音，也减少了风扇转动带来的积灰问题，提升了设备长期运行的可靠性。壳体表面开设的多组条形通风槽，配合侧边鳍片形成自然对流风道，冷空气从壳体下部通风槽进入，带走元器件热量后从侧边鳍片间隙排出，在无强制风冷的条件下可将内部核心元器件的工作温度控制在合理区间。

外形尺寸与安装边界方面，该电源采用标准长条形卧式结构，壳体长宽高比例适配多数小型工业设备的电源安装仓尺寸，壳体侧边预留有标准安装固定孔位，可直接通过螺丝固定在设备的安装背板上，无需额外设计定制安装支架。接线端设置在壳体的同一侧，强电输入与弱电输出端子之间设置有隔离挡片，避免接线时误触带来的安全隐患，端子间距符合电气安全规范要求，可适配不同线径的供电线缆接入，满足大电流输出时的线缆载流要求。整体外壳边角做了钝化处理，安装操作时不会划伤操作人员，壳体表面的标识区域预留清晰的参数标注位置，方便安装调试时快速识别接线定义与输出规格。
