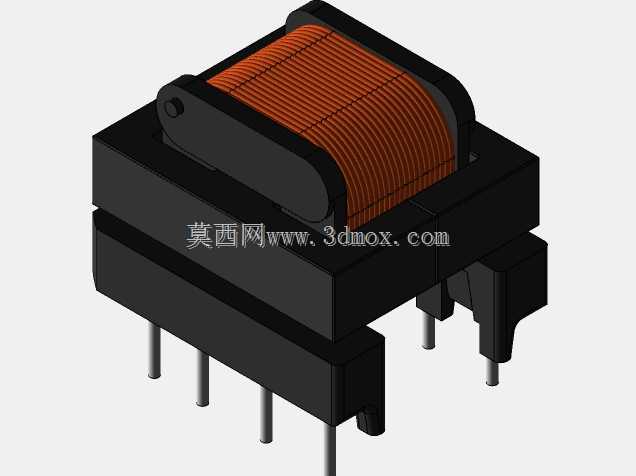

EE19立式卧式高频变压器结构设计

项目分类:变压器/电感器 发布时间:2021-05-01 ID:151599
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计
  • EE19立式卧式高频变压器结构设计

高频变压器作为开关电源、电源适配器、小型工控供电模块、消费类电子供电回路中的核心磁电转换元件,承担着电压变换、能量传递、电气隔离、阻抗匹配的关键作用,直接决定了供电回路的转换效率、纹波控制水平与长期运行稳定性。本次设计的EE19型高频变压器,覆盖立式、卧式两种安装形态,适配不同PCB板的空间布局需求,可广泛应用于小功率AC-DC开关电源、DC-DC转换模块、小家电控制板、智能电表供电单元、LED驱动电源等场景,满足10W以内功率等级的供电转换需求。

在功能特性设计上,该款变压器采用EE型锰锌铁氧体磁芯结构,磁芯窗口利用率高,漏感控制表现优异,能够有效降低开关管的电压应力,减少回路中的尖峰干扰,提升电源整体的电磁兼容性能。绕组采用分层绕制工艺,初次级绕组间设置绝缘隔离层,满足安规要求的电气绝缘距离,可实现初次级之间的可靠电气隔离,避免强电侧的干扰串入弱电控制回路,保障后端负载电路的运行安全。引脚采用直插式镀锡铜针,导电性好、焊接可靠性高,能够耐受波峰焊、回流焊等常规PCB焊接工艺的温度冲击,不易出现虚焊、脱焊问题。

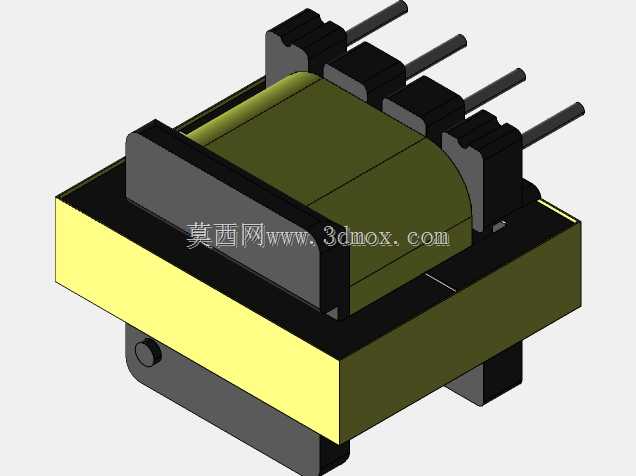

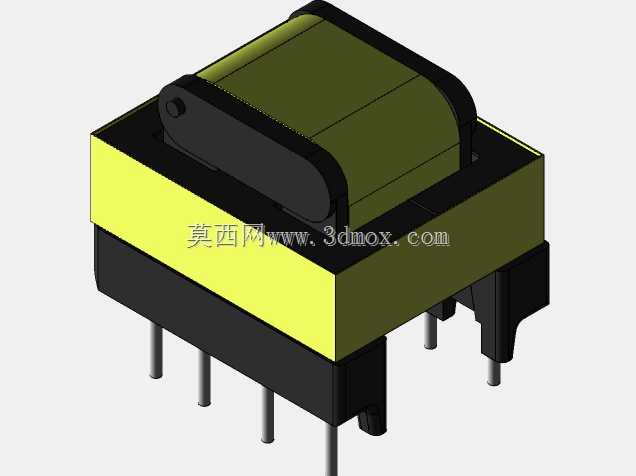

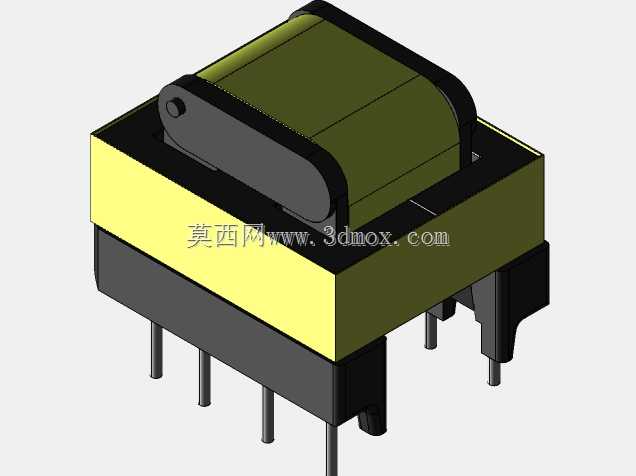

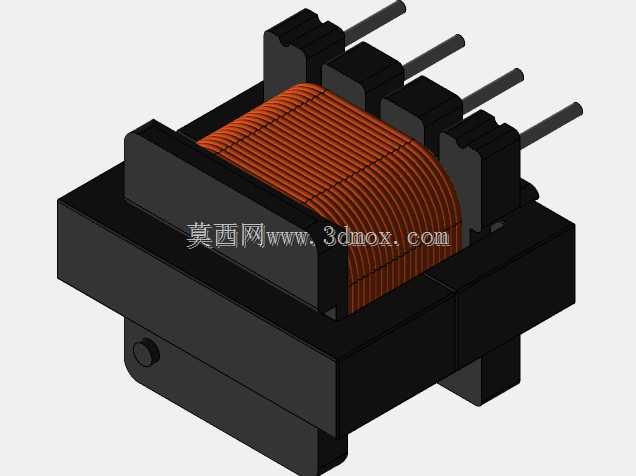

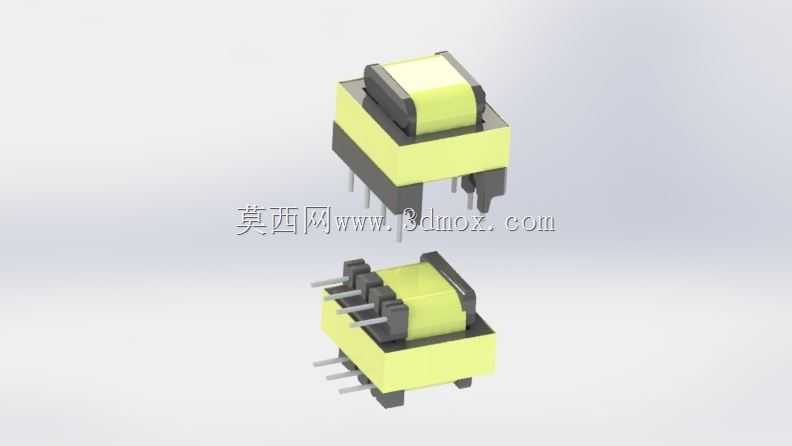

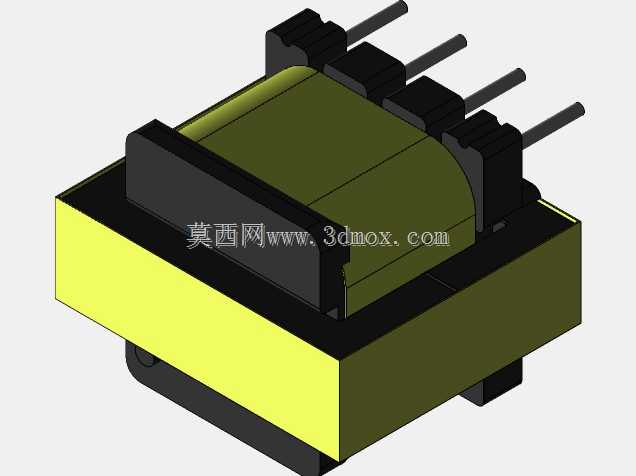

在设计思路层面,首先围绕EE19磁芯的标准规格确定绕组排布空间,在有限的磁芯窗口内合理分配初次级绕组的线径与匝数,兼顾载流能力与绕组耦合度,尽可能降低绕组的铜损与磁芯的铁损,让变压器在额定工作频率下保持较高的转换效率。针对立式、卧式两种安装形态,分别优化了引脚的伸出长度与排布间距,立式结构引脚垂直向下,占用PCB板的平面面积更小,适合板上空间紧张、纵向空间充足的布局场景;卧式结构磁芯平行于PCB板面,整体安装高度更低,适合对器件高度有严格限制的薄型电源产品设计。两种结构的引脚排布均遵循行业通用的EE19变压器引脚规范,可直接兼容市面上多数同规格变压器的PCB封装,无需额外修改电路板设计即可实现替换适配。

在外形尺寸与安装边界方面,该款变压器严格遵循EE19磁芯的标准尺寸规范,磁芯截面尺寸为19mm规格,立式安装状态下整体高度控制在15mm以内,引脚间距符合2.5mm标准网格间距,卧式安装状态下整体高度不超过10mm,引脚伸出PCB板面的长度统一为3.5mm,能够满足常规PCB板的焊接插装深度要求。设计过程中充分预留了磁芯外围的安全绝缘距离,安装后变压器本体与周边元器件的最小电气间隙满足安规标准要求,不会出现高压放电、绝缘击穿等风险,同时磁芯与绕组的固定采用耐高温绝缘胶粘接,能够在-25℃到125℃的工作环境温度范围内保持结构稳定,不会因长期受热出现磁芯松动、绕组移位等问题,保障产品全生命周期内的性能一致性。
