小型带杠杆摆臂微动限位开关结构

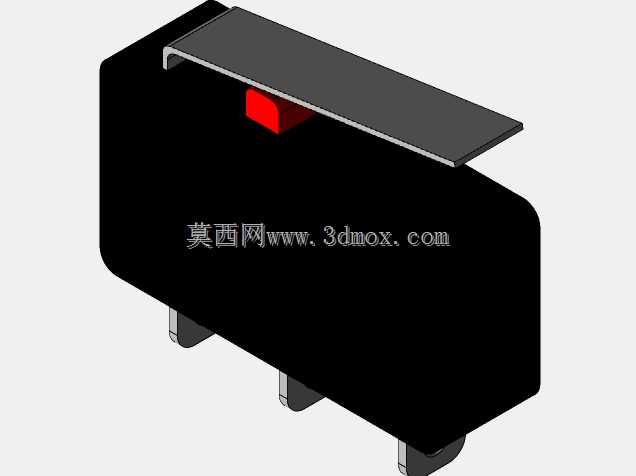

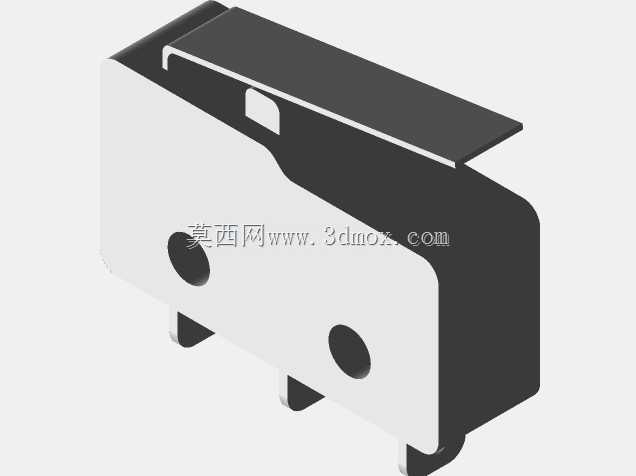

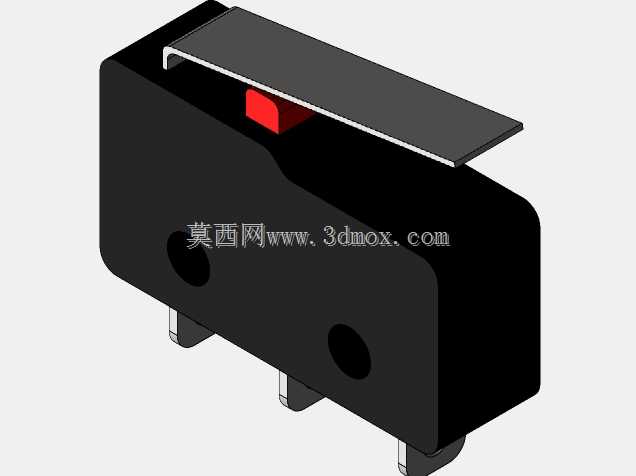

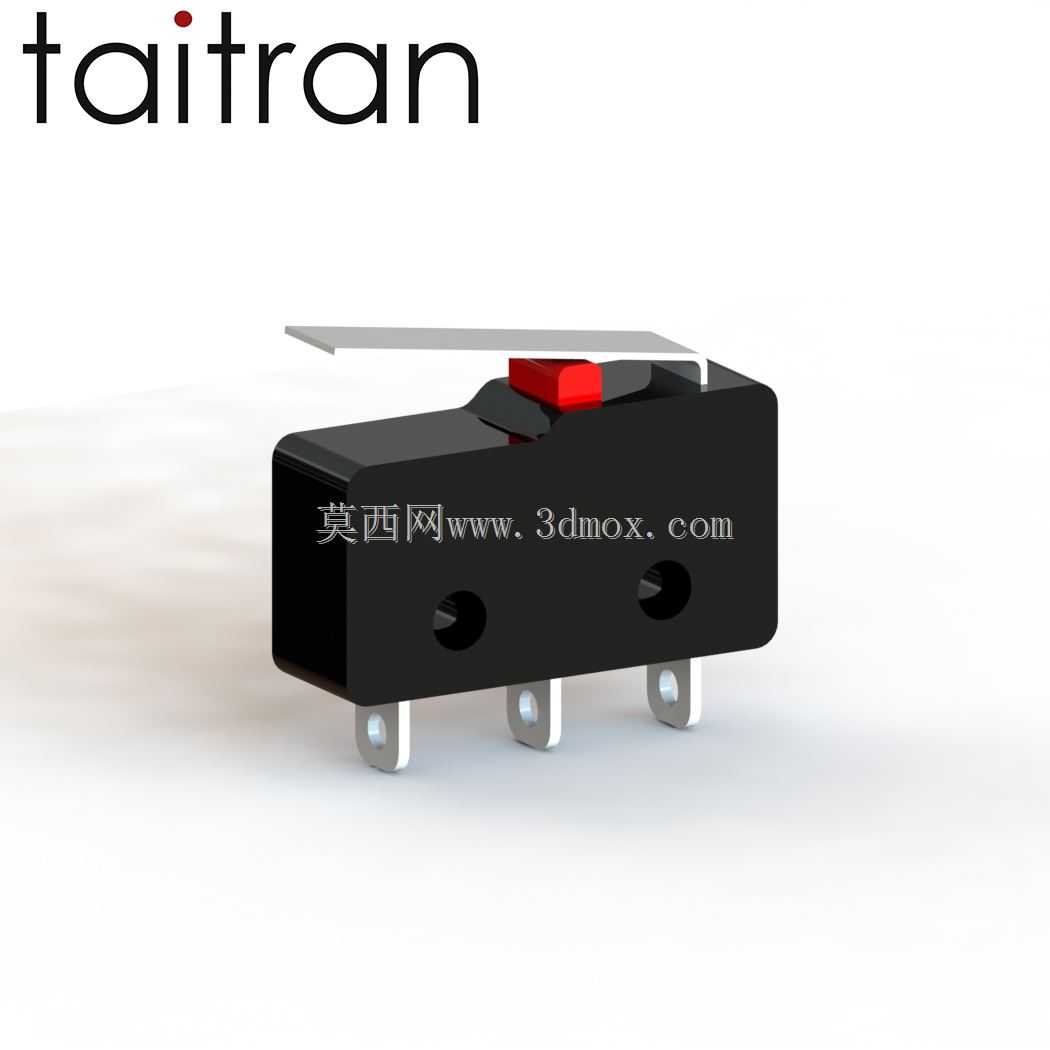

这款小型带杠杆摆臂的微动限位开关，是工业控制、家电设备、自动化装置中极为常用的位置检测与行程限位元件，在各类需要精准位置触发、行程限位保护、状态切换的场景中承担核心信号触发作用。在工业自动化生产线中，这类开关常被安装在输送线工位端点、气缸行程端点、设备安全门位置，用来检测工件到位情况、限制执行机构的运动极限位置，避免机构超程运行造成设备碰撞损坏；在家电领域，它可应用在微波炉门联锁、洗衣机盖板检测、冰箱门控触发等位置，通过门体的开合触发开关通断，实现设备的安全联锁控制；在小型电动工具、玩具、仪器仪表中，也能见到这类开关的身影，用来实现按键触发、位置到位反馈的功能。从功能特性来看，这款开关属于微动式触点结构，仅需摆臂受到极小的触发力、产生微小的行程位移，就能快速实现内部触点的通断切换，触发响应速度快，触点动作干脆，能有效避免接触不良、拉弧烧蚀的问题，额定负载下可实现稳定的电路通断控制，适配低压控制回路的信号传输与小功率负载直接驱动需求。在设计思路上，这款开关采用黑色绝缘阻燃壳体作为主体结构，壳体上预留两个圆形安装固定孔，方便使用者通过螺丝快速将开关固定在安装基板上，三个直插式接线引脚从壳体底部伸出，适配PCB板直插焊接或者导线压接的接线方式，顶部伸出的长条形金属杠杆摆臂作为触发执行端，摆臂长度经过合理设计，既可以放大触发行程，降低触发所需的外力，也能适配不同方向的触发接触需求，摆臂根部的红色触发压块是内部触点的力传递结构，将摆臂受到的外力精准传递到内部的弹片触点机构上，保证触发动作的一致性。从安装边界来看，这款开关整体外形紧凑小巧，主体为长方体结构，安装孔的孔距符合行业通用的小型微动开关安装尺寸标准，引脚间距统一，摆臂的摆动行程在合理范围内，安装时不需要预留过大的周边空间，既可以嵌入式安装在设备壳体内部，也可以外露式安装在机构行程端点，适配不同设备的紧凑安装需求，壳体的绝缘材质可以有效避免接线引脚与安装金属基板之间的短路问题，提升使用的安全可靠性。
