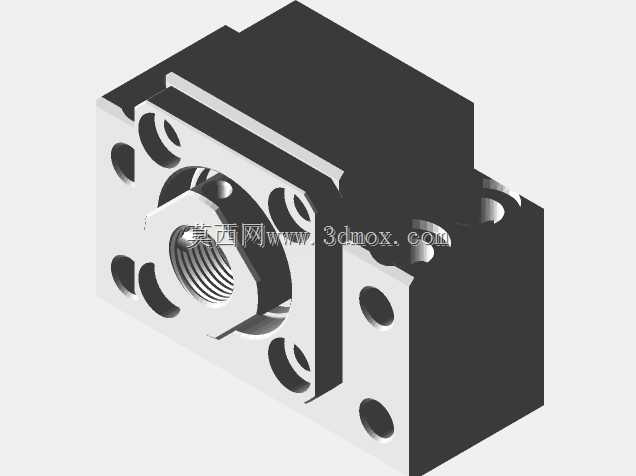

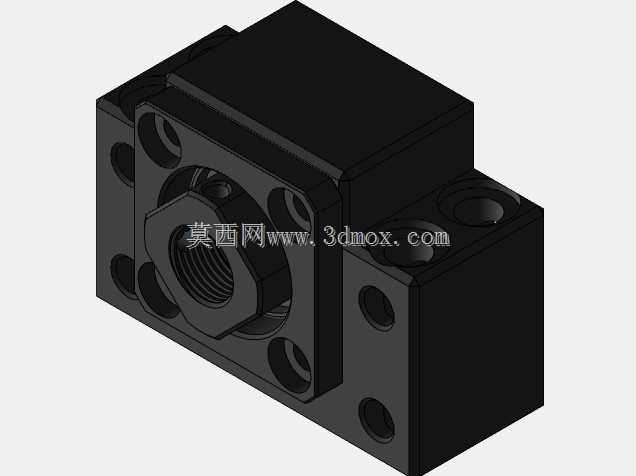

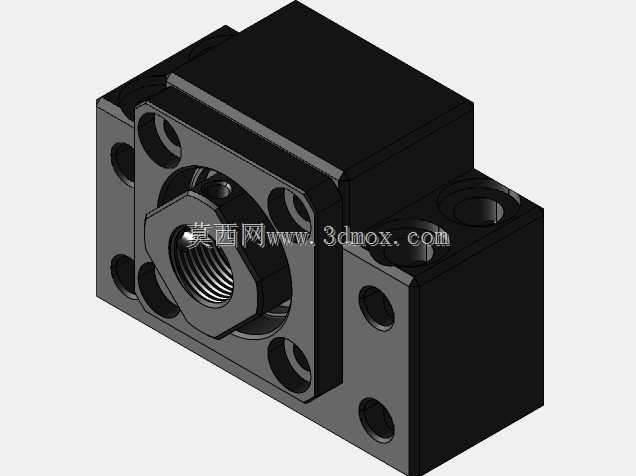

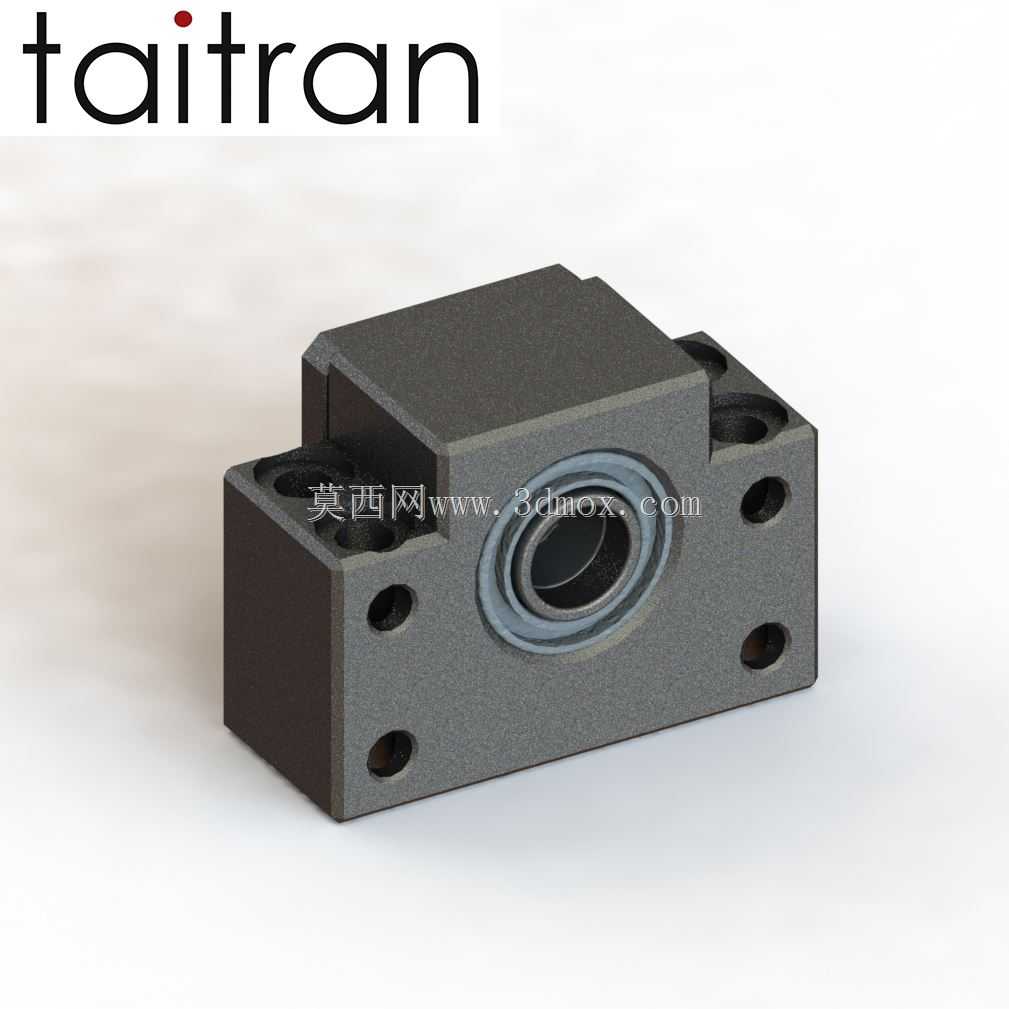

BK12型滚珠丝杠端部支撑固定座结构

这款滚珠丝杠端部支撑座是线性传动系统中的核心配套部件，主要承担滚珠丝杠轴端的径向与轴向载荷约束作用，保障丝杠运转过程中的同轴度与回转精度，避免丝杠高速往复运动时出现挠曲、窜动问题，是各类需要精准直线进给的设备中不可或缺的基础传动配件。在实际应用场景中，这类支撑座广泛适配桌面级3D打印机的Z轴进给机构、小型数控雕刻机的XYZ轴传动单元、小型激光切割机的进给模组，同时也可搭配对应规格的异型管组装成轻量化线性滑台，用于小型自动化设备的短行程精准位移场景，能够在紧凑的安装空间内提供稳定的丝杠支撑效果，降低传动过程中的振动与噪音。从功能特性来看，该支撑座集成了轴承预紧结构，内部可适配对应规格的角接触轴承，能够同时承受径向载荷与双向轴向载荷，抵消丝杠运转过程中产生的轴向窜动力，保障丝杠的回转精度维持在较高水平；座体采用一体化方正结构设计，四周预留的安装孔位可直接通过螺栓固定在设备安装基面，安装对位便捷，不需要额外加工复杂的定位结构，能够大幅降低设备组装时的调试难度。在设计思路上，这款支撑座围绕12mm轴径的滚珠丝杠做适配设计，整体结构紧凑，在保证结构强度的前提下尽可能压缩座体的外形尺寸，适配小型设备内部局促的安装空间；座体的安装孔位采用对称式布局，既可以正装也可以根据设备布局需求反向安装，适配不同的走线与结构排布方案；轴承安装位设计有精准的定位台阶，能够保证轴承装配后的同轴度，避免因装配偏差导致的丝杠运转卡滞、磨损加剧问题。从外形尺寸与安装边界来看，该支撑座适配轴径12mm的滚珠丝杠端部，可与16mm规格的异型管直接组装形成线性模组，座体的安装孔间距经过标准化设计，能够适配市面主流的小型线性模组安装规范，不需要对安装基面做额外的定制化加工；座体的整体高度经过优化，既保证了轴承的安装空间足够，也不会过度抬升丝杠的安装高度，能够有效降低整个传动模组的重心，提升设备运转时的稳定性。在实际使用过程中，这类支撑座能够有效延长滚珠丝杠的使用寿命，降低丝杠因受力不均产生的磨损，同时提升整个进给系统的定位精度，避免因丝杠支撑不足导致的进给偏差问题，是小型精密传动设备中性价比极高的基础配套部件。
