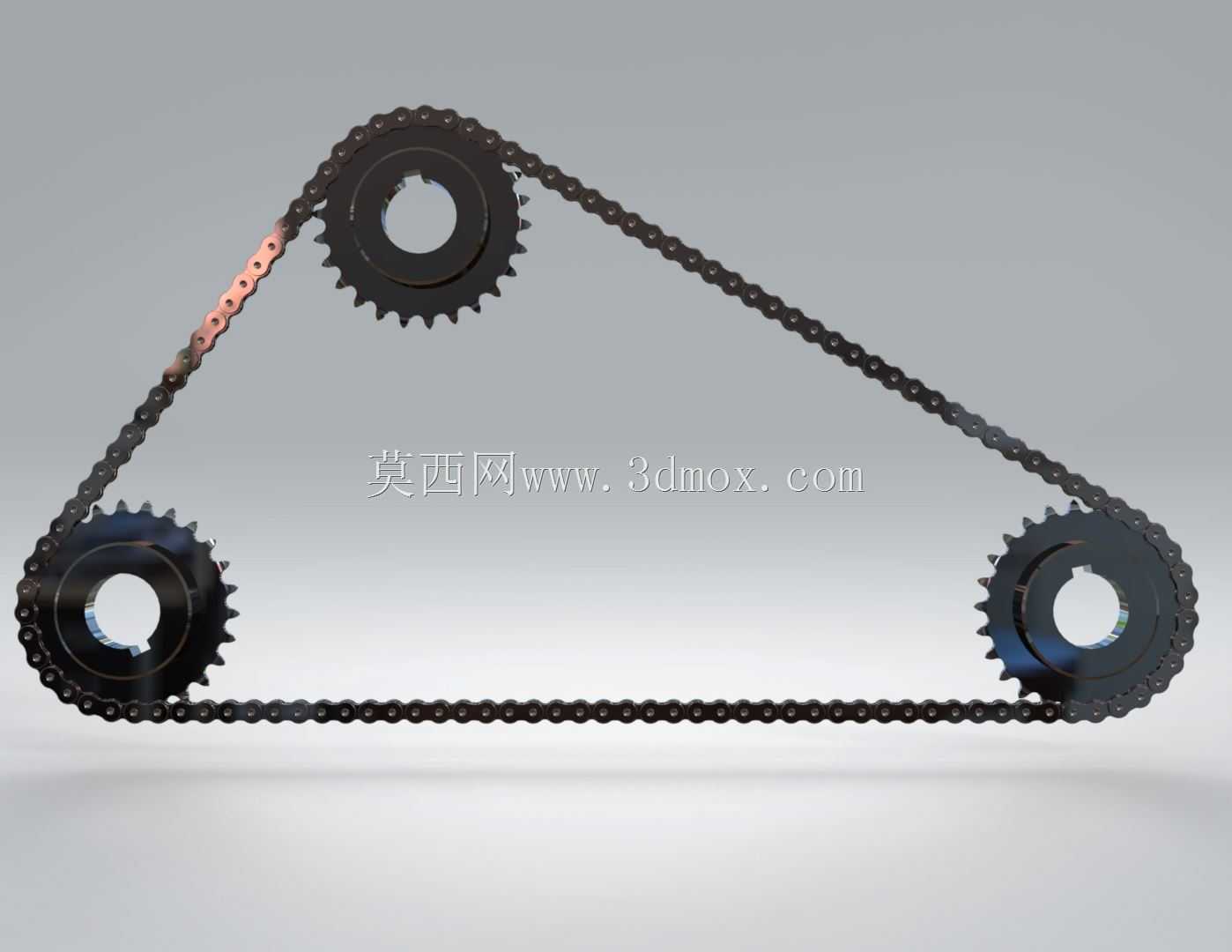

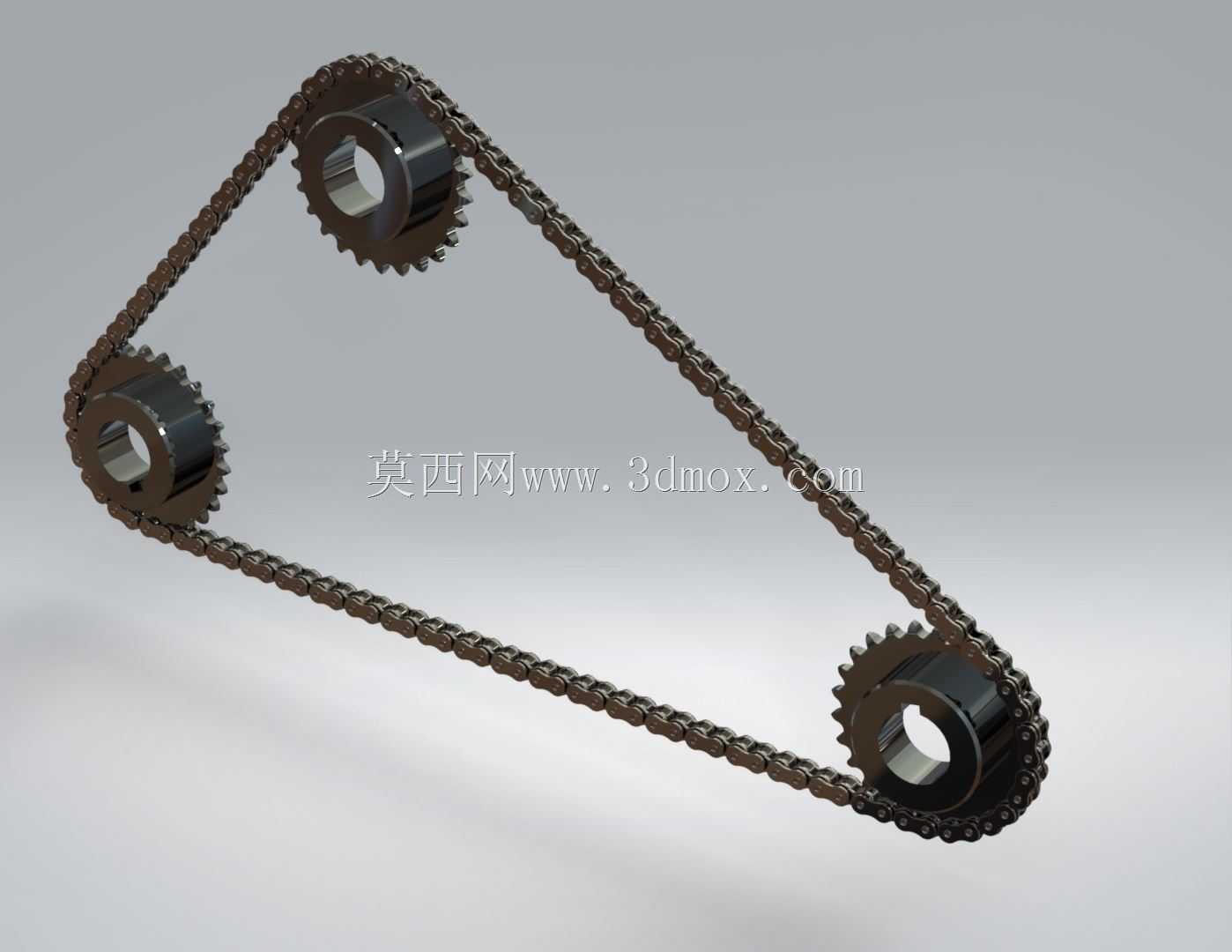

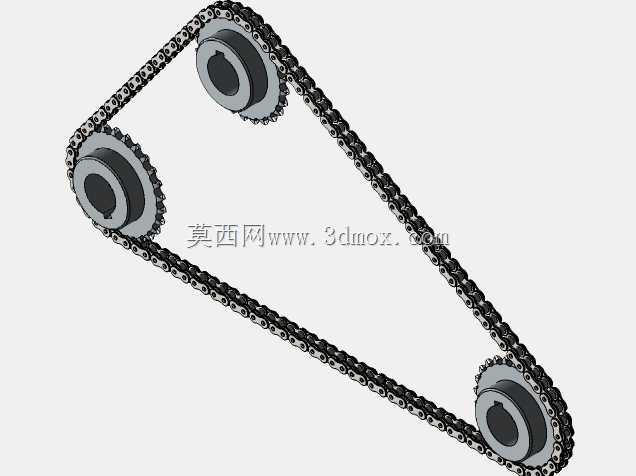

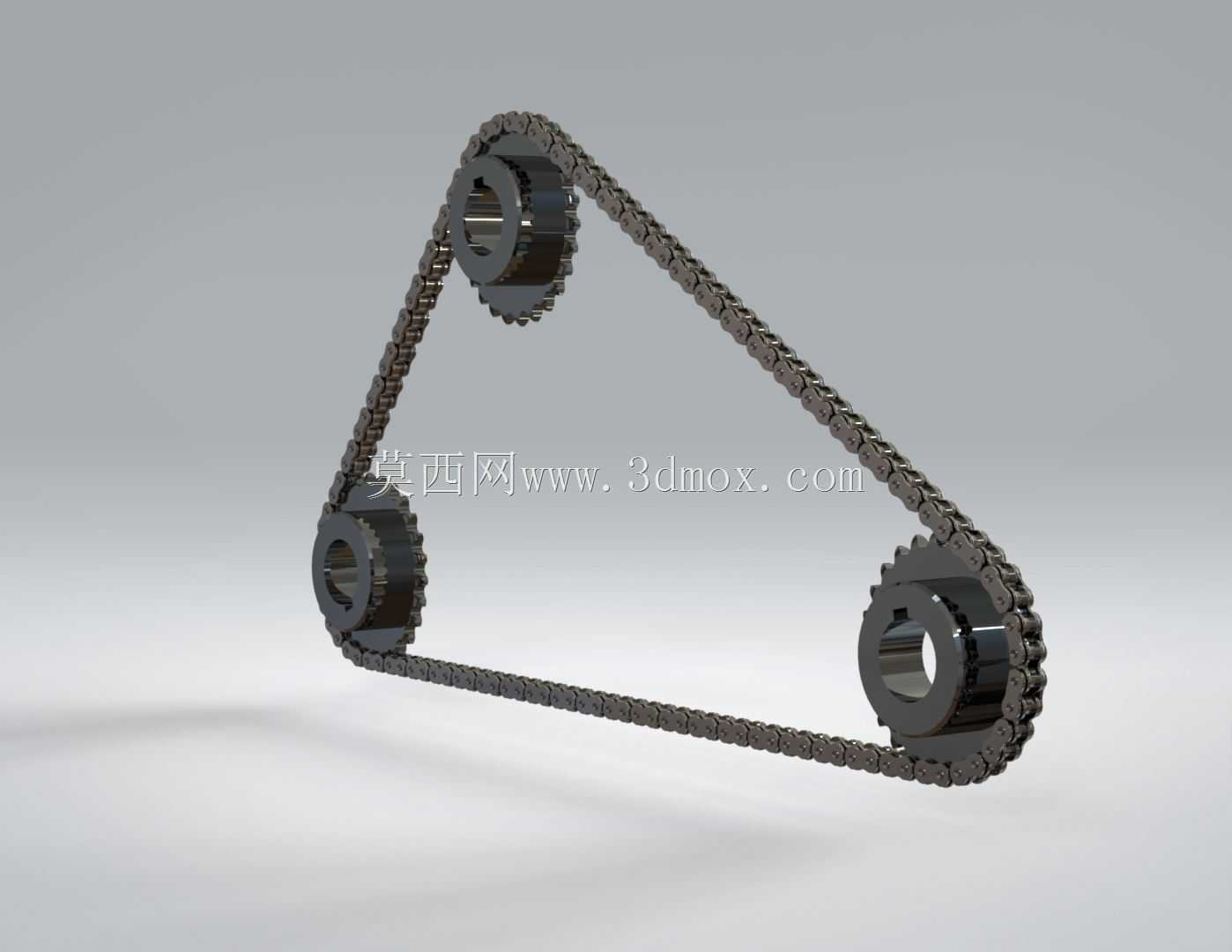

三角布置三链轮链条传动机构

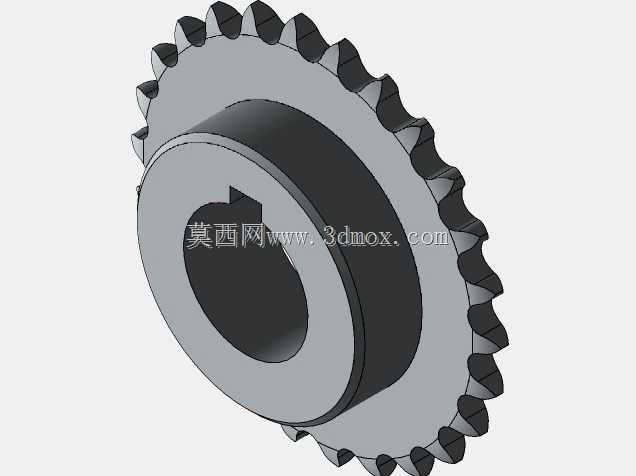

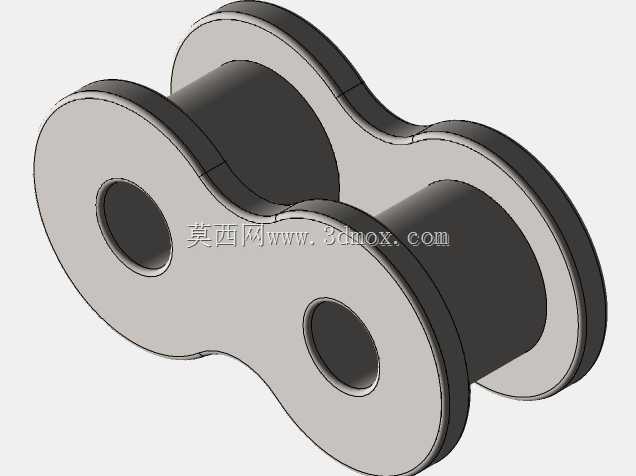

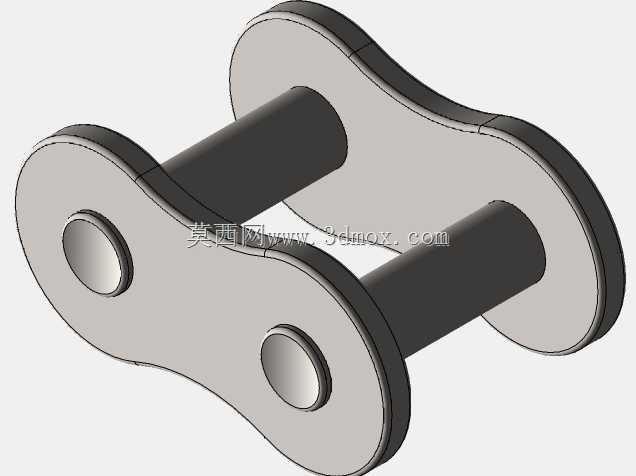

这套三链轮链条传动结构，主要应用在需要跨多轴同步动力传递的工业场景中，常见于轻工输送设备、小型农机传动单元、自动化生产线的分动结构，以及部分需要非共面动力转向的专用设备内部，可在三个不同轴位之间实现稳定的转速与扭矩传递，替代多组齿轮传动带来的布局局限，降低多轴传动的结构复杂度。该结构的核心用途是在三个呈三角排布的传动轴之间完成动力传输，相比两链轮的常规链传动，它可以适配安装空间受限、动力输入与两个输出端呈三角分布的设备布局，无需额外增加中间换向齿轮组，就能实现单输入双输出或者多轴联动的传动需求，传动过程中能保持准确的平均传动比，传动效率较高，作用在轴上的压轴力相对带传动更小，可在温度较高、多粉尘的相对恶劣工况下保持稳定工作。整套传动结构包含三个参数一致的链轮与配套闭合滚子链条，链轮采用标准齿形设计，齿廓曲线经过优化，能保证链条节距与链轮齿槽精准啮合，减少啮合过程中的冲击与磨损，链轮中心设置标准键槽孔位，可直接与对应直径的传动轴通过平键完成周向固定，安装时只需保证三个链轮的共面度，避免链条出现偏磨掉链的问题。设计过程中首先根据传递功率、输入转速确定链条的型号与节距参数，再根据三个安装轴的实际位置确定链轮中心距，通过计算确定链条总节数，保证链条安装后具备合适的张紧余量，既不会因为过紧加剧轴承受力与链条磨损，也不会因为过松出现传动抖动、跳齿的问题；三个链轮采用完全相同的齿数与齿形参数，可实现三个轴之间等转速同步传动，若需要不同的传动比，也可通过调整对应位置链轮的齿数实现转速匹配。外形布局上，整套机构呈三角形排布，整体外轮廓尺寸由三个轴的中心距决定，安装边界需预留出链条外侧5-10mm的安全间隙，避免运转过程中链条与周边设备构件发生剐蹭，链轮的轴向厚度与链条宽度匹配，安装时需保证三个链轮的中心平面重合度误差控制在允许范围内，链条接头处采用专用连接锁片固定，保证连接强度与链条整体柔性一致，日常维护只需定期检查链条张紧度、加注润滑脂即可保证长期稳定运行。
