英制尺寸带座立式轴承支撑组件

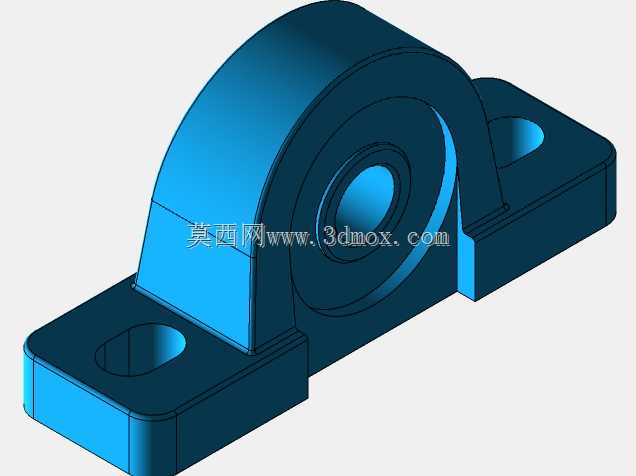

这款带立式安装座的轴承支撑组件，主要应用在各类轻载传动场景中，常见于小型输送线辊筒支撑、农用小型机具传动轴定位、轻工包装设备的辊轴固定、家用小型机具的旋转轴支撑等场景，核心作用是为旋转轴提供稳定的径向支撑，同时承受传动过程中产生的径向载荷与少量轴向载荷，保障轴系运转过程中的同轴度与旋转稳定性，避免轴运转过程中出现挠曲、窜动问题，降低轴端旋转的摩擦阻力，提升整套传动结构的运转平顺性与使用寿命。

从功能特性来看，该组件采用一体式铸造型立式座结构，将外球面轴承与安装基座整合为整体，自带调心适配能力，能够补偿安装过程中轴系存在的少量同轴度误差，降低安装调试阶段的精度要求，适配现场安装的公差偏差；基座两侧设计有贯通的长圆形安装孔，允许安装过程中在一定范围内调整固定位置，抵消安装孔位的加工偏差，降低配套安装机架的加工精度要求。轴承内孔采用0.625英寸的英制尺寸规格，适配对应直径的英制规格传动轴，无需额外加装轴套即可完成装配，适配海外引进设备的备件替换需求，也适配采用英制尺寸标准设计的小型机械传动结构。

从设计思路来看，整体结构遵循成熟的带座轴承设计逻辑，上半部分为包裹轴承的弧形承托结构，将轴承外圈完全包覆在座体内部，既可以为轴承提供足够的支撑刚性，也能阻挡作业环境中的粉尘、碎屑溅入轴承内部，一定程度上提升轴承在多尘工况下的使用寿命；下半部分为对称分布的两个安装脚，安装脚平面与轴承内孔轴线保持严格平行，保障轴安装后与安装基面的平行度，避免轴系出现偏载；座体与轴承的结合位置设计有定位止口，防止轴承在座体内出现外圈转动的跑圈问题，保障载荷传递的稳定性。

从安装边界来看，该组件整体结构紧凑，两个安装孔的中心距适配常规小型UCP202系列轴承座的安装尺寸，安装脚厚度较薄，整体安装后占用的垂直空间较小，适合安装空间局促的小型设备场景；轴承中心到安装基面的高度符合标准UCP202系列的中心高参数，替换同规格标准件时无需调整配套轴系的高度位置，直接替换即可完成装配；安装孔的孔径适配常规规格的螺栓固定，无需特制紧固件即可完成安装固定，日常维护过程中仅需定期补充润滑脂即可长期稳定运转，维护成本极低。
