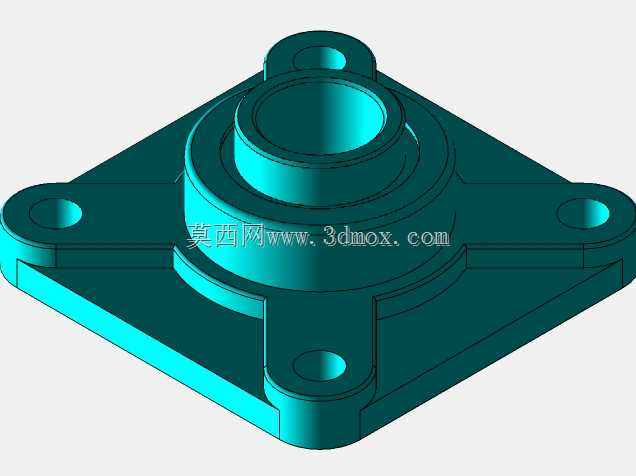

方形四螺栓带座外球面轴承法兰支座

这款方形四螺栓法兰式带座外球面轴承部件，主要应用在轻工输送、食品包装、纺织机械、小型农机等各类需要转轴径向支撑的传动场景中，作为转轴系统的核心固定支撑构件，它能够为穿过内孔的旋转轴提供稳定的径向承载能力，同时补偿轴系安装过程中产生的轻微同轴度误差，降低轴系运转时的附加应力，延长转轴与配套传动件的使用寿命。

从实际使用功能来看，这类带座轴承不需要额外设计复杂的轴承安装腔体，可直接通过法兰盘上的四个安装孔固定在设备的墙板、机架立面或安装平板上，大幅简化设备的支撑结构设计，降低机架加工的精度要求，尤其适合中小型输送线辊筒、风机叶轮轴、小型减速机输入输出轴的端部支撑场景，安装调试便捷，后期维护更换时不需要大规模拆解周边传动部件，只需要拆卸四个固定螺栓即可完成轴承座的整体更换。

在产品设计思路上，该部件采用方形法兰底座结构，四个带沉台的安装耳沿正方形四个角对称分布，相比菱形法兰座拥有更大的安装接触面积，抗倾覆力矩能力更强，能够承受一定程度的偏载载荷；中心轴承腔体采用阶梯式凸台结构，既提升了轴承安装位的结构刚性，也能为内置的外球面轴承外圈提供足够的抱紧力，避免轴承在运转过程中出现外圈跑圈的问题；安装孔设计为沉孔结构，安装螺栓的头部可以完全沉入沉台内，不会突出法兰表面，避免干涉周边其他部件的布置，也能减少螺栓头部受外物磕碰变形的风险。

从安装边界与尺寸适配来看，这款轴承座适配1.125英寸直径的转轴，四个安装孔的中心距遵循UCF206系列的标准规格，安装时只需要在固定机架上按照对应孔位加工四个通孔即可完成定位，法兰底座的底面为精加工平面，能够与安装基面完全贴合，保证轴承内孔轴线与安装基面的垂直度要求；中心凸台的高度经过优化，既保证了轴承的轴向定位长度，也不会过度占用轴端的轴向安装空间，给轴端的联轴器、链轮等传动件预留足够的布置位置。整体结构采用等壁厚设计，在保证结构强度满足额定载荷要求的前提下，尽可能降低部件自身重量，减少材料消耗，同时铸件的壁厚均匀也能避免铸造过程中出现缩孔、变形等缺陷，提升成品的合格率与结构可靠性。
