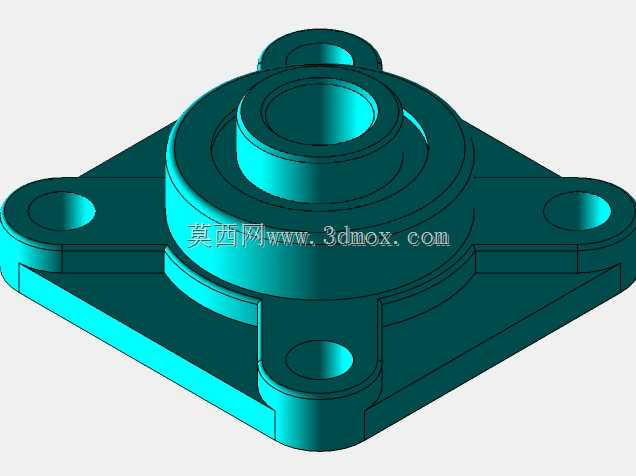

四螺栓方形法兰带座外球面轴承结构

这款四螺栓方形法兰带座外球面轴承组件，是轻载传动场景中应用极广的支承部件，常见于食品输送线、小型农机传动辊、包装设备导辊、纺织机械牵伸辊的轴端支承位置，用来为旋转轴提供稳定的径向与轴向定位，同时补偿轴加工或安装过程中产生的轻微同轴度误差，降低装配精度要求，提升现场安装效率。从实际使用场景来看，这类带座轴承不需要额外设计复杂的轴承安装座，直接通过法兰面的四个安装孔固定在设备机架立面即可，尤其适合轴端外露、安装空间紧凑的悬臂支承场景，相比立式剖分轴承座，它的安装定位更快捷，法兰面与机架贴合后能获得更好的支承刚性，抗倾覆载荷能力更强。产品的功能设计上，轴承座本体采用方形法兰结构，四个角位对称布置沉头安装孔，安装时螺栓头可完全沉入沉孔内，不会突出法兰表面，避免干涉周边运动部件；中心的轴承安装位与外球面轴承外圈采用球面配合，允许内圈轴孔相对于座体有一定角度的偏摆，能有效抵消机架焊接变形、轴加工弯曲、安装孔位偏差带来的别劲问题，防止轴承在运行中出现早期点蚀、卡滞故障。轴承内圈采用顶丝锁紧结构，装配时将轴穿入内圈孔后拧紧侧面的紧定螺钉即可完成轴与轴承的固定，不需要额外加工轴肩、锁紧螺母等定位结构，大幅简化配套轴的加工工序。设计思路上，这款结构优先考虑了现场安装的便捷性与维护便利性，座体的法兰厚度、安装孔中心距、中心轴承室的深度都经过载荷校核，在0.75英寸轴径的适配场景下，既能满足常规轻载传动的承载需求，又尽可能压缩了整体体积，减少材料占用。安装边界方面，方形法兰的四个安装孔呈对称分布，安装时只需要在机架对应位置加工四个与安装孔匹配的通孔，保证法兰贴合面平整无凸起即可，轴承座突出法兰面的筒体部分直径小于法兰对角线尺寸，预留了足够的扳手空间来拧紧安装螺栓与轴承顶丝，轴端从轴承内圈穿出后不会与座体发生干涉，整体安装不需要专用工装，普通维修人员借助常规扳手即可完成装配与后期更换。日常使用中，这类带座轴承通常自带密封结构，能阻挡粉尘、水渍进入轴承内部，适合多尘、有轻度喷淋的生产环境，维护时只需要定期通过注油杯补充润滑脂即可，不需要频繁拆解轴承座，能有效降低设备的运维成本。
