0.75英寸带立式座外球面轴承支撑组件

这款带立式安装座的外球面轴承支撑组件，是轻载传动场景中应用极为广泛的支撑部件，常见于食品输送线、小型农用机械、轻工包装设备、纺织机械以及民用通风设备的转动轴系中，主要承担径向载荷为主、附带少量轴向载荷的转动支撑作用，能够为旋转轴提供稳定的回转基准，同时补偿轴系加工与安装过程中产生的少量同轴度误差，降低安装调试的精度要求，提升整套传动结构的容错能力。

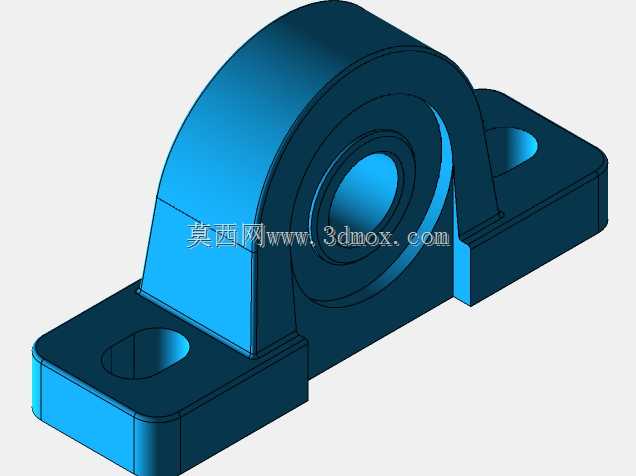

从功能特性来看，该组件采用一体式铸造成型的立式支座结构，支座主体为圆弧拱型的轴承容纳腔，能够完整包裹外球面轴承的外圈部分，既可以为轴承提供足够的径向支撑强度，也能阻挡作业环境中的粉尘、碎屑侵入轴承内部，延长轴承的维护周期。底座部分为对称的长方形平板结构，两端开设长圆形安装孔，安装时可以根据实际装配位置在一定范围内调整固定螺栓的位置，抵消安装基面的孔位加工误差，降低现场安装的适配难度。轴承内孔为0.75英寸规格，适配对应直径的英制尺寸转动轴，内圈带有顶丝锁紧结构，装配时只需拧紧顶丝即可实现轴承内圈与转轴的固定，无需额外加工轴肩或者配置锁紧螺母，装配流程十分便捷。

设计过程中优先考虑了通用场景的适配性，支座的拱型腔体高度经过反复校核，既保证轴承装入后不会出现轴向窜动的间隙，也避免腔体过高导致的材料浪费与结构冗余；底座的厚度按照轻载传动的载荷需求设定，在常规1.5倍额定载荷下不会出现底座变形或者安装面翘曲的问题；安装孔的长度方向预留了足够的调节余量，即使安装基面的螺栓孔位存在1-2mm的位置偏差，也能顺利完成装配。外形尺寸方面，该组件的整体宽度适配常规0.75英寸轴系的安装空间，底座的安装孔中心距符合行业通用的安装尺寸标准，可以直接替换同规格的老旧带座轴承部件，无需对原有设备的安装基面进行二次加工，大幅降低设备维护更换的成本与工时。在实际使用中，这类带座轴承组件无需复杂的日常维护，只需按照作业环境的粉尘浓度定期补充润滑脂即可保持稳定运行，非常适合户外、多尘等工况相对复杂的轻载传动场景使用。
