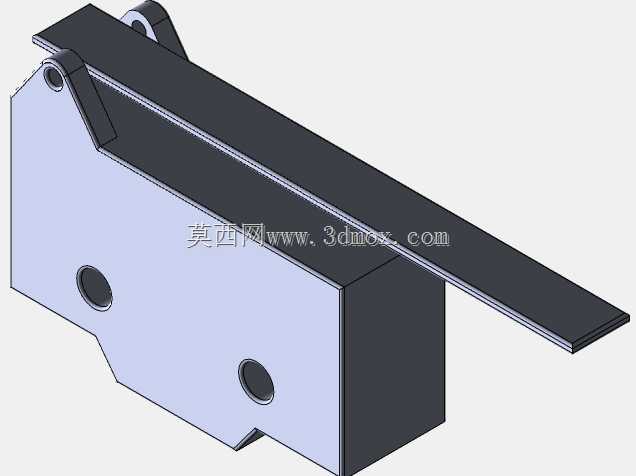

长摆杆型微动开关结构设计

这款长摆杆式微动开关是低压控制回路中常用的位置检测与信号触发元件，广泛应用于工业自动化生产线的工位限位、家电设备的门盖状态检测、工程机械的操作到位反馈、电子设备的触点触发等场景，能够通过微小的机械位移传递，快速实现电路的通断切换，为设备提供精准的位置信号与状态反馈。从实际用途来看，该类微动开关可在设备运行过程中检测运动部件的行进位置，当运动部件触碰摆杆端部时，摆杆绕转轴转动，触发内部瞬动机构快速动作，实现常开、常闭触点的状态切换，相比普通按钮开关，其触发行程极短、动作响应快、触点压力稳定，能够在频繁触发的工况下保持可靠的通断性能，有效避免触点拉弧、接触不良等问题。在功能特性上，该款微动开关采用加长摆杆设计，相比常规短按钮型微动开关，拥有更大的触发接触范围，不需要触发部件精准对准开关触点，仅需触碰摆杆的任意有效区域即可完成触发，降低了配套设备的安装对位精度要求；壳体采用硬质绝缘材质，具备良好的结构强度与电气绝缘性能，能够隔绝内部带电部件与外部安装结构，避免漏电风险；壳体侧面预留两个圆形安装孔，可通过标准紧固件直接固定在设备安装面上，安装后结构稳固，不会因频繁触发出现移位松动。设计思路上，这款开关整体采用模块化布局，将内部瞬动簧片、触点组件完全封装在封闭壳体内，仅通过摆杆作为机械力输入部件，既能够防护内部精密触点结构不受外界粉尘、水汽的侵蚀，也简化了外部安装结构；摆杆与壳体的转轴位置采用间隙配合设计，保证摆杆转动顺畅无卡滞，同时设置了转动限位结构，避免摆杆过行程转动损坏内部机构；壳体外形采用规整的矩形结构，安装面平整，能够适配各类平面安装场景，安装孔位的间距经过标准化设计，可兼容同规格常规微动开关的安装尺寸，方便现有设备的替换升级。从安装边界来看，该开关主体为方正盒体结构，摆杆自然状态下沿壳体长度方向向外延伸，安装时需要预留摆杆的摆动空间，避免周边结构干涉摆杆的正常转动；安装孔位于壳体侧部的平面区域，固定后开关主体与安装面完全贴合，摆杆的触发高度可根据实际安装位置调整，能够适配不同行程的触发需求，整体结构紧凑，占用安装空间小，可在狭小的设备腔体内部完成布置。
