塞斯纳轻型飞机前三点式起落架结构

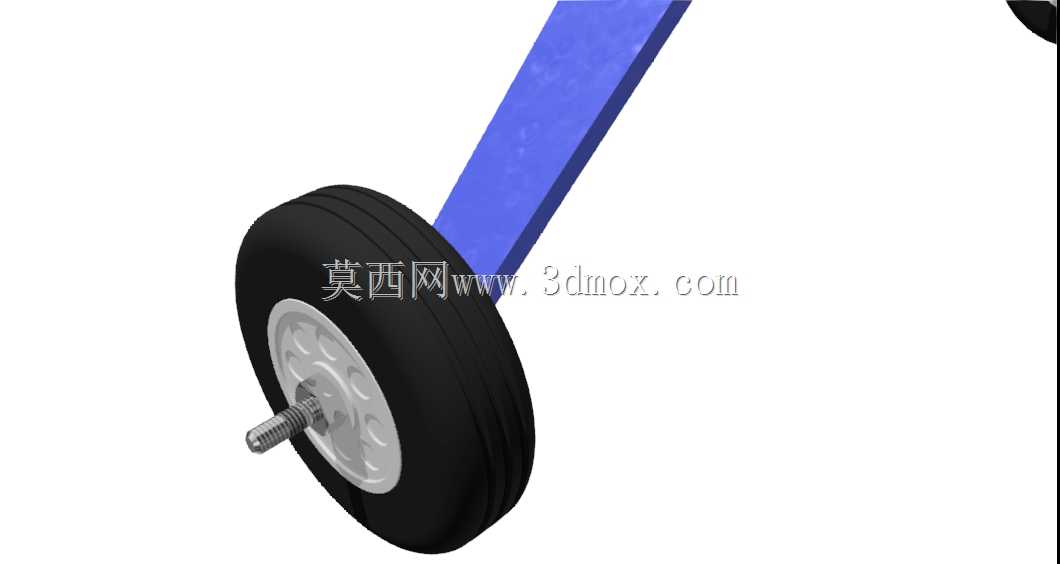

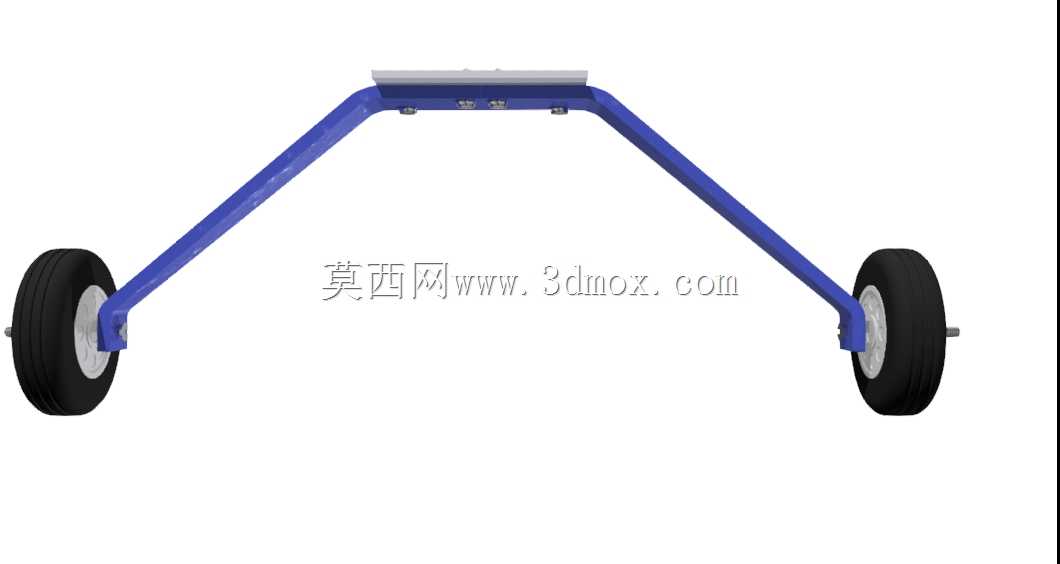

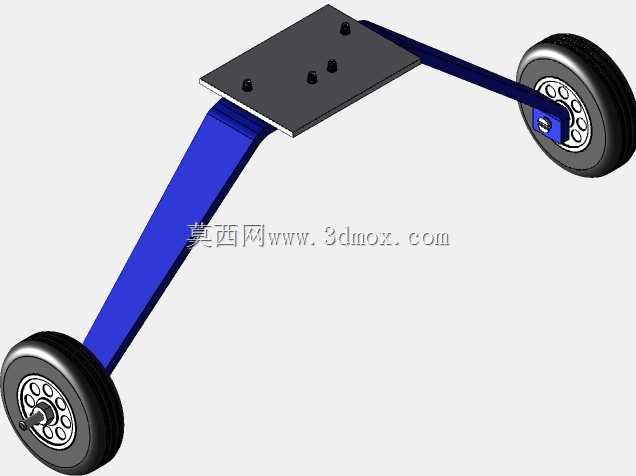

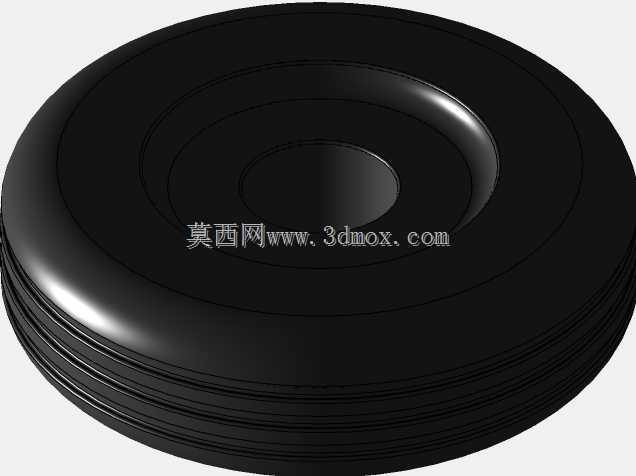

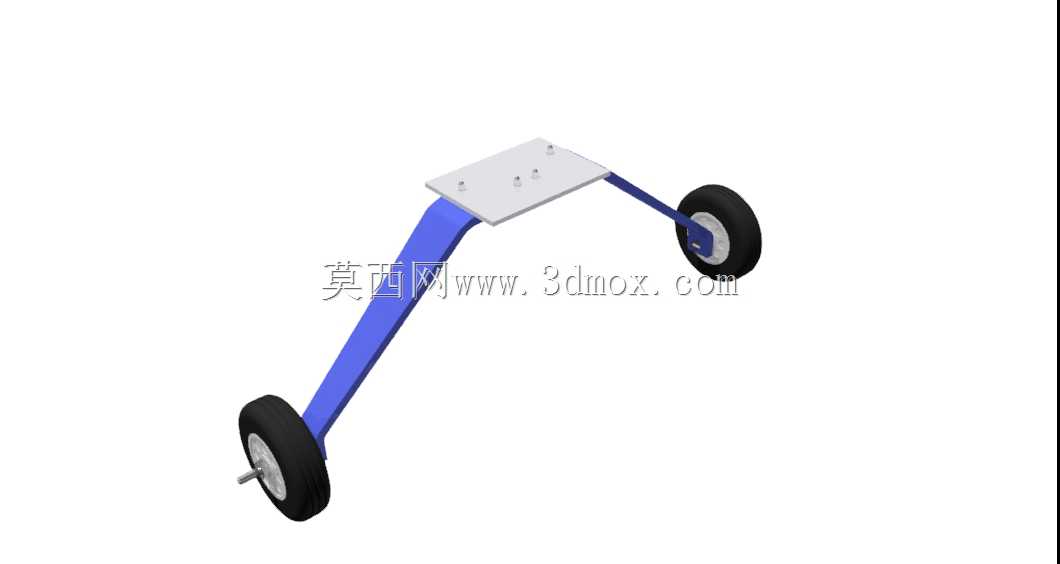

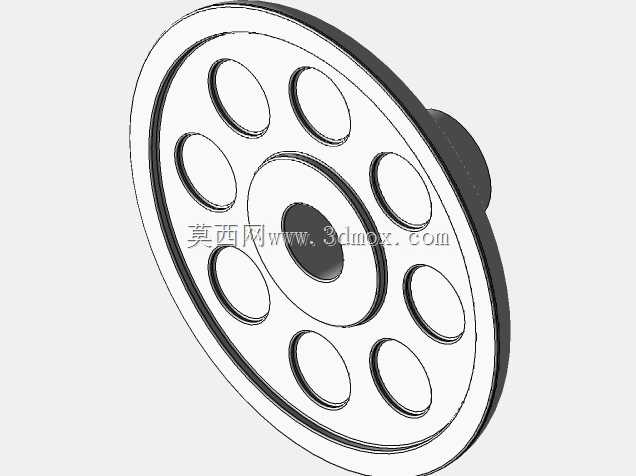

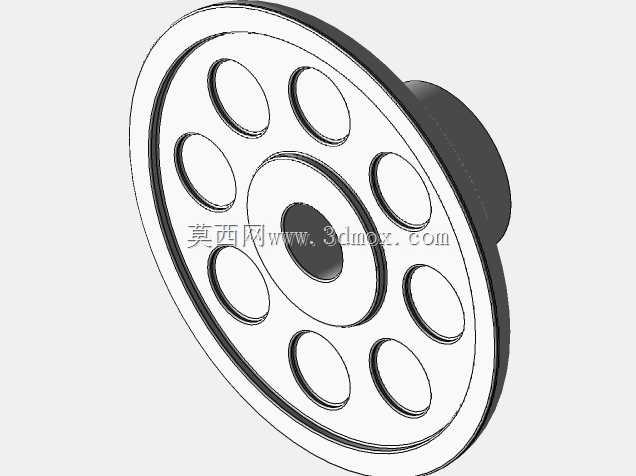

该结构为适配塞斯纳系列轻型通用航空飞行器设计的前三点式主起落架组件，主要应用于轻型固定翼通航飞机的地面滑跑、起降支撑场景，承担飞行器地面滑行阶段的载荷传递、滑跑方向稳定、着陆冲击缓冲的核心功能，是轻型飞机地面运行阶段保障安全的核心结构部件。在实际通航作业场景中，这类起落架广泛适配单发活塞式轻型塞斯纳机型，覆盖飞行培训、私人通勤、低空农林作业、短途通航运输等多个低空飞行场景，能够在硬化铺装跑道、平整草地跑道等多种常见通航起降场地稳定工作，适配轻型飞机低速滑跑、短距起降的作业特性。从功能特性来看，该起落架采用一体式弓形弹性支撑臂结构，摒弃了复杂的油气缓冲结构设计，依托支撑臂自身的金属弹性形变吸收着陆阶段的冲击能量，结构可靠性高、日常维护成本极低，非常适配轻型通航飞机低运维需求的使用定位；两侧轮组采用独立同轴安装设计，轮组带有标准轮毂与充气轮胎结构，能够在滑跑过程中提供足够的地面附着力，配合弓形臂的弹性形变可有效过滤地面不平整带来的颠簸，避免刚性冲击传递至机身结构损伤机载设备与机身蒙皮。设计思路上，该结构充分考虑轻型飞机的轻量化设计需求，整体支撑臂采用变截面弧形管材一体成型，在保证结构强度满足着陆冲击载荷要求的前提下，尽可能降低结构自重，减少无效载荷对飞机有效载重与航程的侵占；支撑臂顶部设置平直安装基准面，带有均匀分布的安装定位孔，可直接与机身下部的承力大梁通过紧固件刚性连接，安装定位基准清晰，现场装配无需复杂调校即可保证两侧轮组的同轴度与轮距参数符合设计要求。从安装边界与尺寸适配来看，该起落架的轮距参数完全匹配塞斯纳轻型飞机的机身宽度设计，两侧轮胎与机身侧面预留足够的安全间隙，滑跑过程中不会出现轮胎剐蹭机身的风险；支撑臂的弧形弯折角度经过精准计算，在飞机着陆接地时可保证轮胎以最优接触角度贴合道面，避免轮胎偏磨；整体结构的安装高度匹配轻型飞机的地面停机角要求，能够保证飞机停机状态下机翼处于最优迎角区间，降低起飞阶段的抬轮阻力，缩短起飞滑跑距离。
