带支架式高压线缆收纳卷筒结构设计

这款高压电缆卷筒主要面向需要长距离高压电力输送的移动作业场景，常见于港口起重设备、矿山移动式采掘机械、大型工程施工现场的临时供电接驳、厂区重型移动装备的随动供电等工况，用来解决高压电缆在设备移动过程中的有序收纳、同步收放问题，避免电缆拖地磨损、碾压破损、杂乱缠绕引发的供电故障与安全隐患，保障高压供电线路在设备移位作业时的稳定连通。

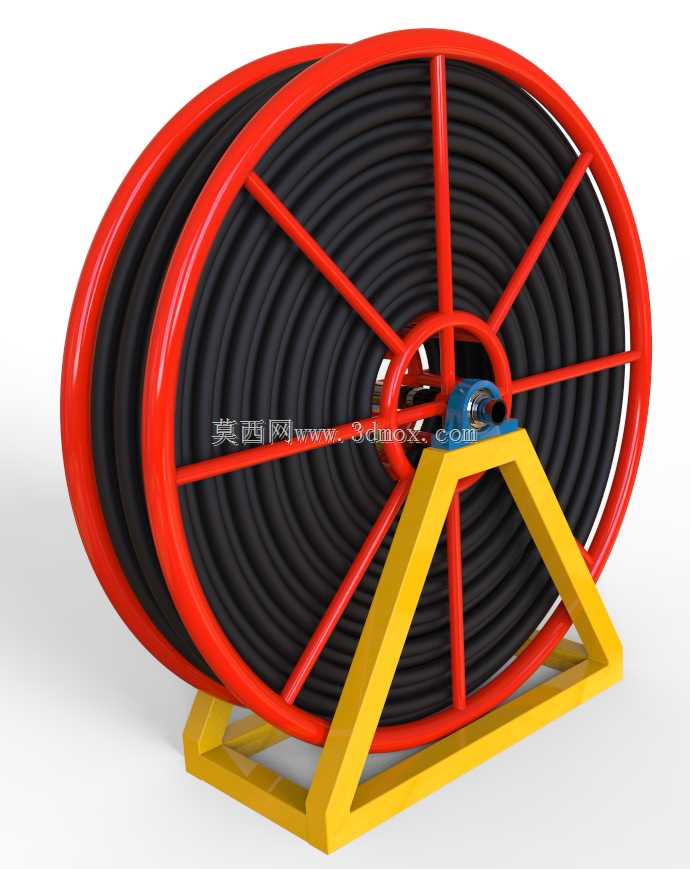

从功能特性来看，该卷筒采用双辐条轮缘的盘式结构，红色轮缘搭配径向支撑辐条，能够为卷绕在筒芯上的高压电缆提供可靠的侧向限位，防止电缆在收放过程中从卷筒侧边脱出；中心位置设置电缆转接结构，可在卷筒转动过程中保持电路的稳定连通，避免电缆随卷筒转动出现拧扭打结、线芯损伤的问题。下方的黄色三角支撑支架采用稳定的三角力学结构，底部设置横向承托梁，既能够将卷筒整体抬离地面，避免卷筒与地面接触产生转动摩擦，也能为整个卷筒提供稳固的支撑，在电缆收放的动态过程中不会出现侧翻、移位的情况，支架的支撑角度经过优化，让卷筒的转动轴线保持水平，保证电缆收放时受力均匀，不会出现单侧偏载的问题。

在设计思路上，这款卷筒优先考虑了高压电缆的承载适配性，卷筒的内筒直径、轮缘间距都匹配高压电缆的最小弯曲半径要求，避免电缆卷绕时弯曲半径过小导致线芯绝缘层受损、金属线芯出现疲劳断裂的问题；辐条采用等角度放射状排布，在保证轮体结构强度的同时尽可能减轻轮体自身重量，降低转动时的惯性阻力，让电缆收放过程更加顺畅，不需要额外施加过大的拉力即可带动卷筒转动。支架采用开放式的三角框架结构，没有多余的遮挡结构，方便操作人员观察电缆的卷绕状态，及时调整电缆排布，也便于后期对卷筒转动部位、中心转接部位进行维护保养。

从安装边界来看，该卷筒的支架底部为平直的安装接触面，可直接固定在移动设备的机架平台上，也可作为独立收纳装置放置在平整地面使用，整体的横向宽度、纵向支撑跨度都经过合理规划，不会占用过多的安装空间，卷筒的转动范围被限制在支架的内侧空间，转动过程中不会与周边的设备结构产生干涉，适配多数移动工程设备的安装空间要求，能够直接配套不同线径的高压橡胶绝缘电缆使用，满足不同功率等级移动设备的高压供电收纳需求。
