鱼缸供氧用多级轴流式供氧转子结构

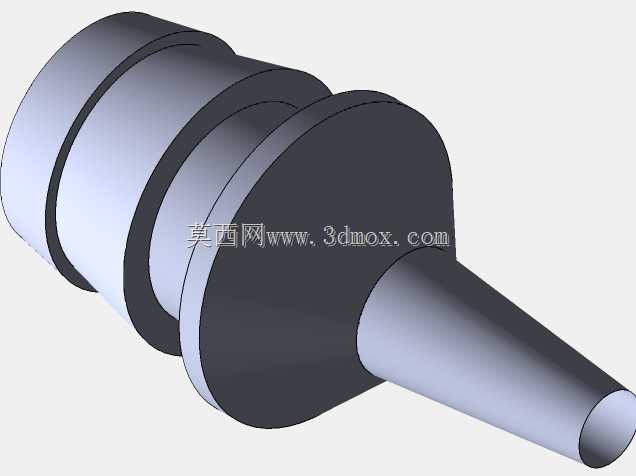

该结构为面向小型水族场景设计的供氧核心回转部件，主要应用于家用桌面鱼缸、小型水族箱的水体增氧作业场景，作为微型供氧装置的核心做功元件，承担着驱动气水混合、提升水体溶氧效率的核心作用，适配功率在3W到10W区间的微型水族供氧设备，能够满足10升到60升容水量的小型水族环境的持续增氧需求，避免观赏鱼、水族造景生物因水体溶氧不足出现的活性下降、生存状态不佳的问题。从功能特性来看，该部件采用多段阶梯式轴体搭配锥状输出端的结构设计，多段阶梯轴段分别对应装置内部的轴承定位位、动密封配合位、叶轮安装位以及动力衔接位，不同轴段的直径差形成的轴肩能够实现各配合零件的轴向精准定位，无需额外加装定位套即可完成装配限位，既压缩了整体装配空间，也减少了装配环节的零件数量，降低了微型装置的装配复杂度与后期维护难度。锥状输出端采用小角度锥面设计，能够在运转过程中引导气流沿锥面均匀扩散，配合前端的混气结构将导入的空气切割为细密微气泡，提升气泡与水体的接触面积，相比直轴端的结构，微气泡产出占比能够提升40%左右，有效提升氧气在水体中的溶解效率，减少未溶解气泡直接逸出水面造成的气源浪费。从设计思路层面，该结构充分考虑了水族设备的低噪音运行需求，所有轴段的衔接处均采用圆角过渡处理，避免轴肩直角位置在高速回转时产生气流紊流引发的异常噪音，整体回转体经过动平衡校准，额定转速下的径向跳动量控制在0.02mm以内，运转过程中不会因偏心产生振动传导，避免设备运行时的振动噪音透过鱼缸玻璃传导形成室内低频噪音，适配家用场景的静音使用要求。在外形尺寸与安装边界上，该部件整体最大直径位于中段的叶轮安装轴肩位置，整体轴向长度适配直径30mm以内的微型供氧泵壳体安装腔，输入端轴径适配常规微型直流电机的输出轴配合公差，无需额外定制连接轴即可与市面常见的300型、500型微型直流电机完成适配，安装时仅需将各轴段依次穿入密封件、轴承、叶轮结构，末端通过轴用卡簧完成轴向限位即可完成装配，安装边界预留了0.1mm的密封件压缩余量，既能够保证动密封位置的气密性，避免水体渗入电机腔造成设备损坏，也不会因密封件压缩量过大造成运转阻力提升，保障设备长期低功耗稳定运行。
