紧凑型旋转活塞式输油泵结构设计

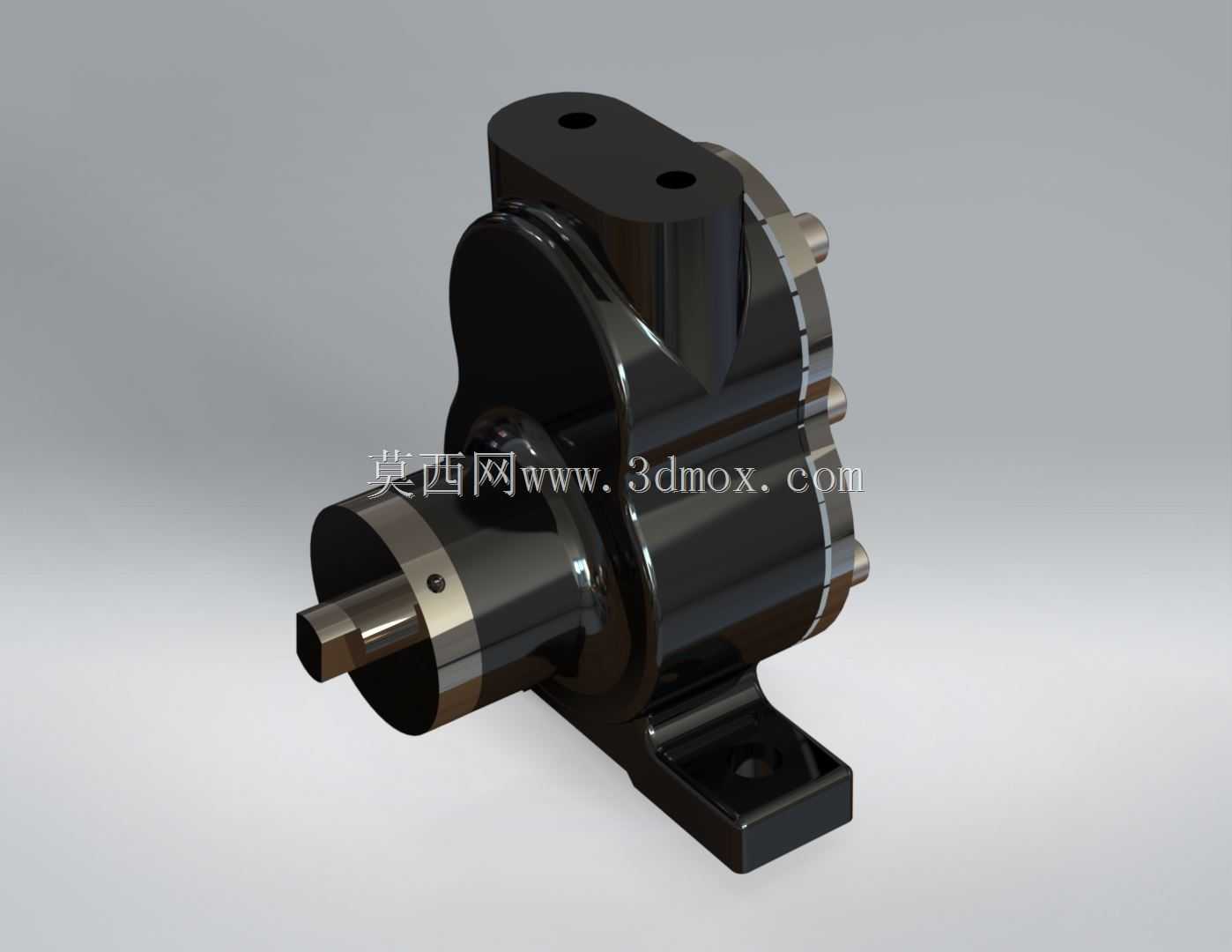

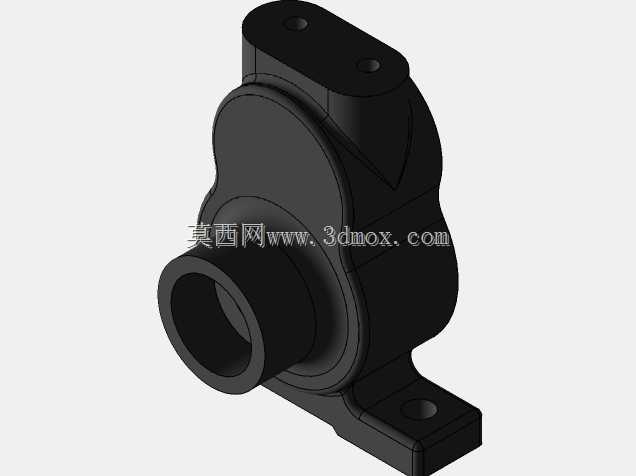

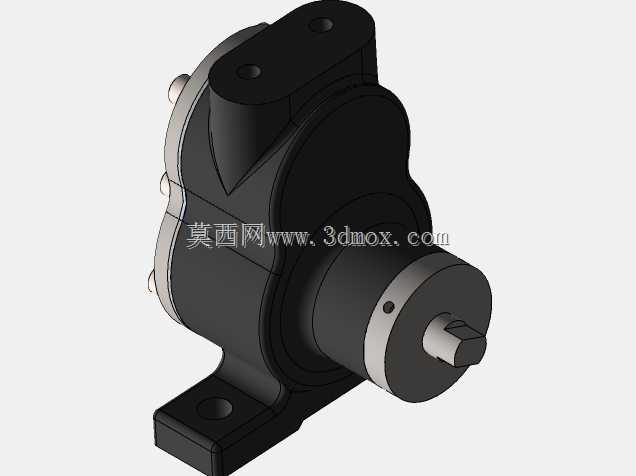

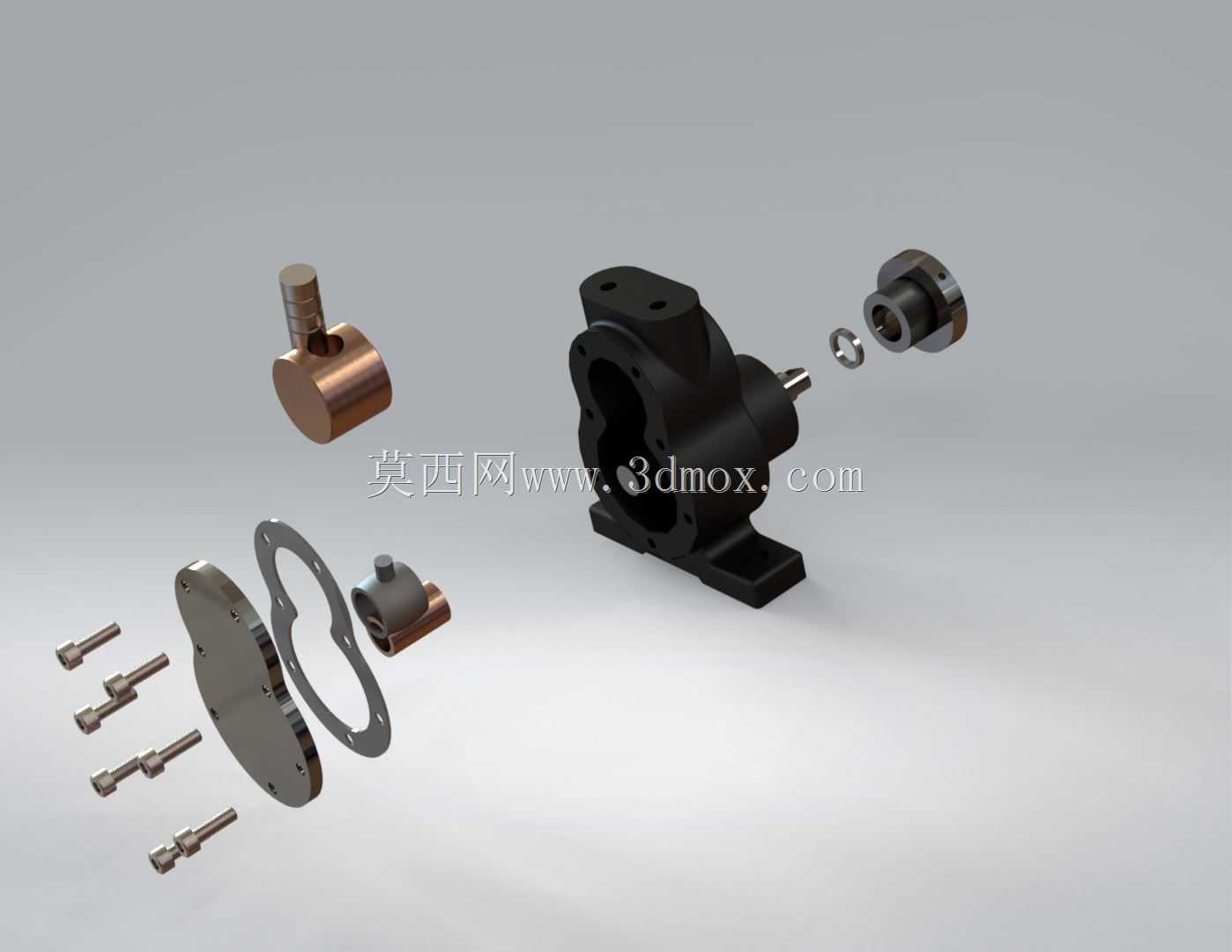

这款旋转活塞油泵主要面向中小流量液压供油、润滑系统输送场景，可适配小型工程机械液压回路、机床润滑供油单元、中小型内燃机燃油输送等工况，能够在中低压力工况下稳定输送粘度适配的矿物油类介质，相比传统齿轮泵具备更低的流量脉动表现，运行过程中噪音控制更优，适合对供油稳定性有一定要求的紧凑型动力单元配套使用。从功能特性来看，该泵依靠内部偏心旋转活塞的容积变化完成吸油与压油动作，进出油口采用同侧上下布局的接口设计，可直接对接标准液压管路接头，输入端为伸出式圆柱轴结构，可通过联轴器与驱动电机、发动机取力端直连，也可适配带轮传动的安装场景，泵体自带一体式安装底座，底座开设两个对称安装通孔，无需额外制作过渡安装支架即可完成设备固定，大幅降低现场安装的适配成本。设计过程中优先考虑了紧凑化布局需求，整体外形采用圆弧过渡的类圆柱主体结构，将活塞容腔、配流结构、密封组件全部整合在一体化铸造的泵壳内部，减少了分体式壳体的连接密封点，有效降低长期运行后的渗漏风险；进出油接口设置在泵体上部的凸台结构上，凸台同时做了加厚处理，可承受管路连接时的拧紧力矩，避免接口处受力开裂；轴伸端设置了多层组合密封结构，可防止泵内油液沿轴向外泄漏，同时阻挡外部粉尘杂质进入泵腔磨损内部运动部件。安装边界方面，该泵整体轴向长度控制在适配小型动力舱的尺寸范围内，底座安装孔的中心距匹配常规小型液压站的安装面板开孔规格，泵体最大回转半径小于同流量参数的外啮合齿轮泵，在狭小安装空间内也能完成布置，安装时只需保证输入轴与驱动轴的同轴度误差在允许范围内，紧固底座螺栓后即可完成管路对接，日常维护仅需定期检查轴端密封状态，无需拆解泵体调整内部间隙，运维难度较低。内部活塞与泵腔的配合间隙经过优化设计，既保证容积效率满足使用要求，又避免间隙过小导致的运行卡滞问题，可在常规工业环境温度范围内稳定运行，适配多数工业液压、润滑系统的供油需求。
