卧式横梁结构蒸汽动力离心泵装置

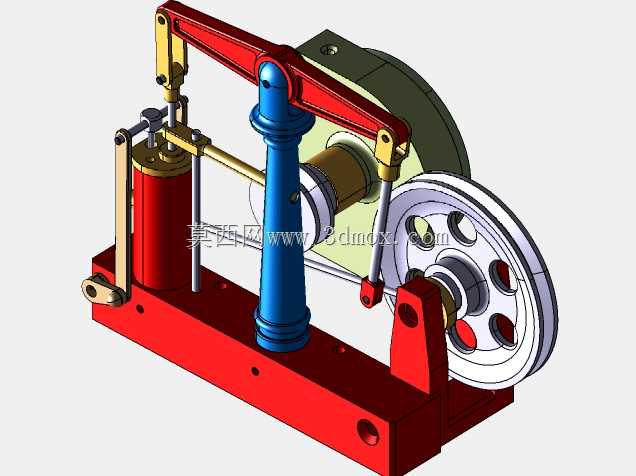

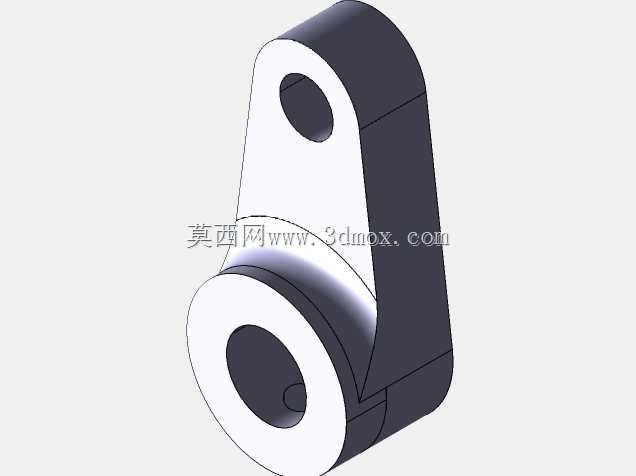

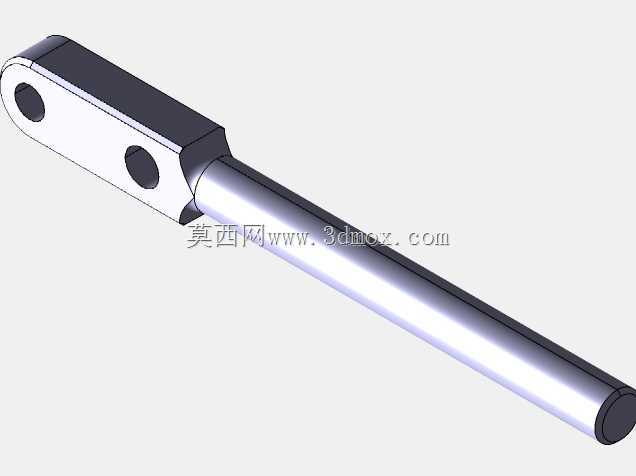

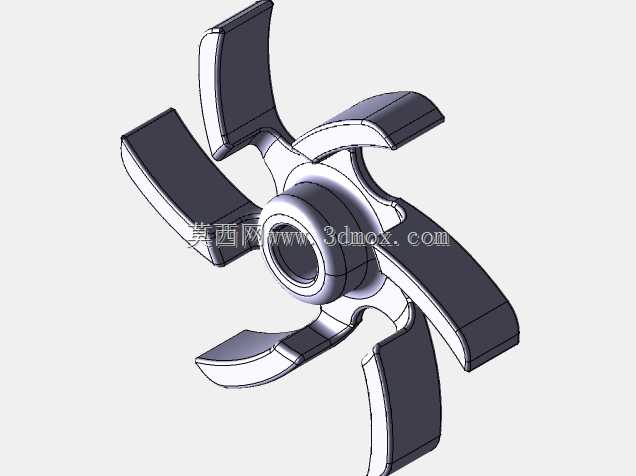

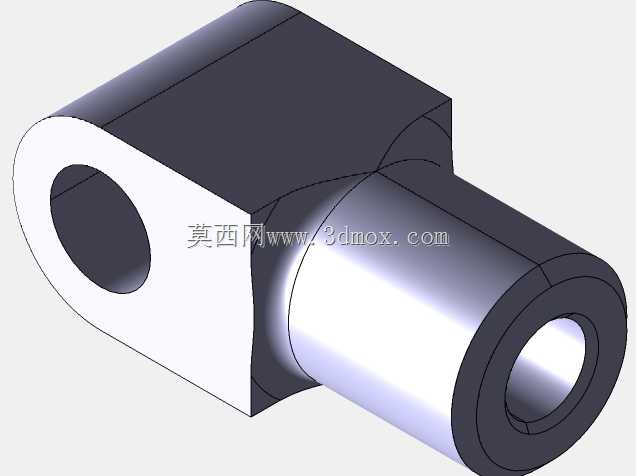

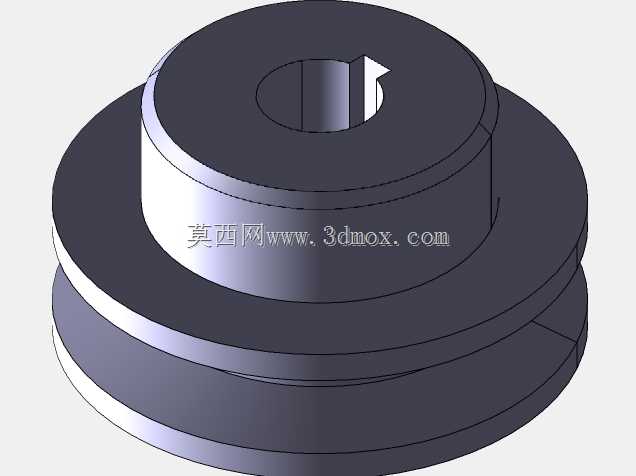

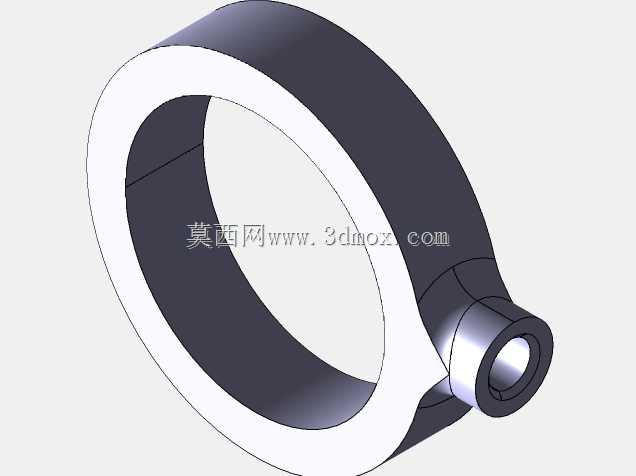

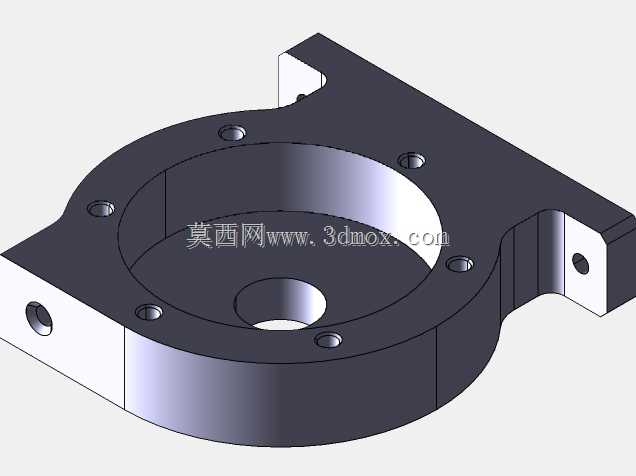

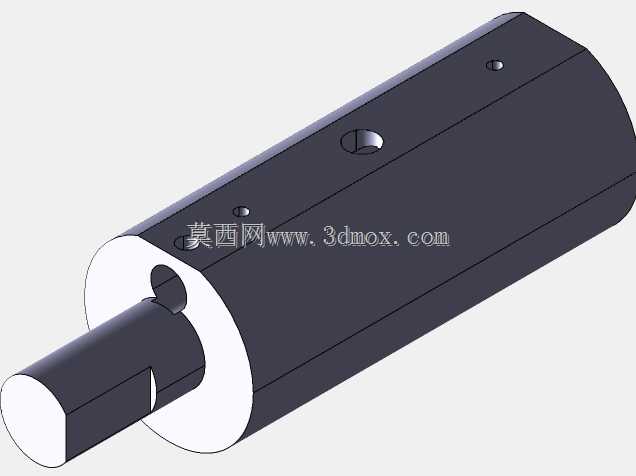

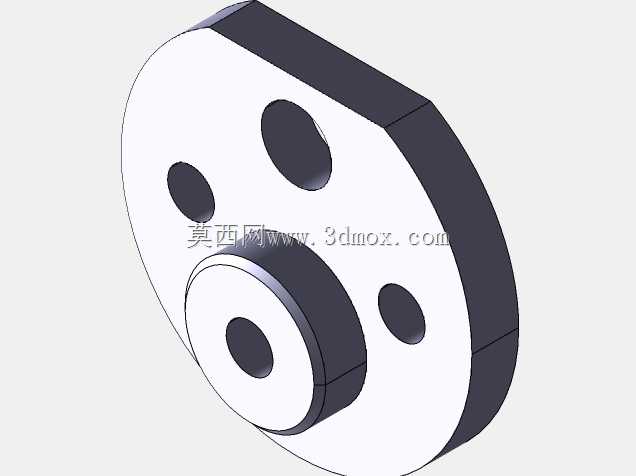

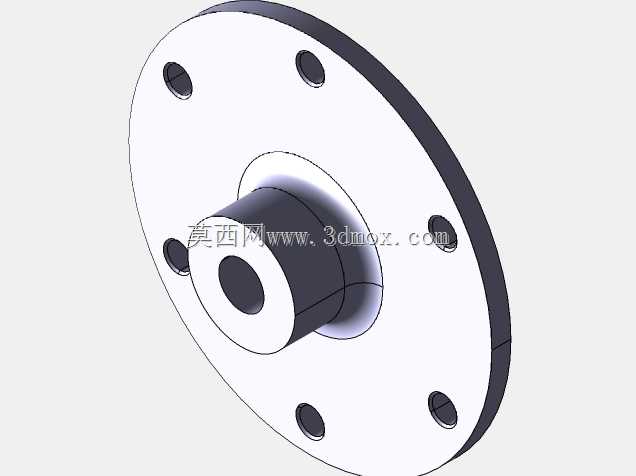

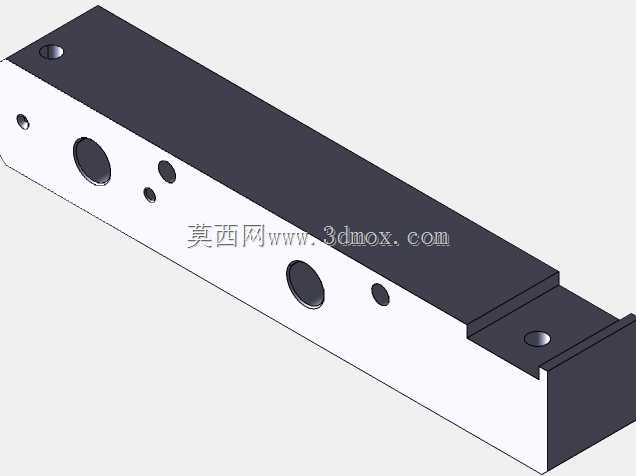

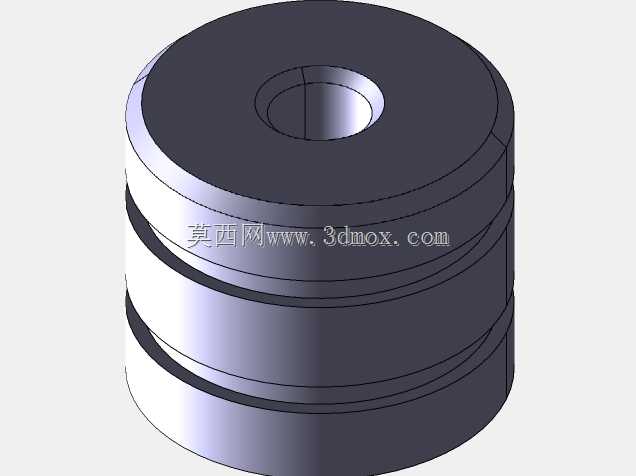

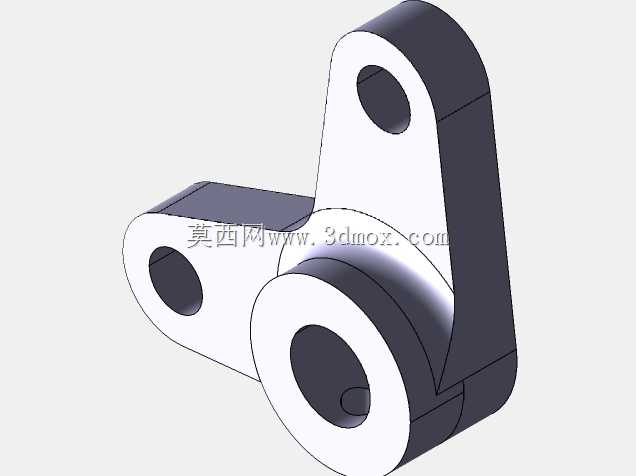

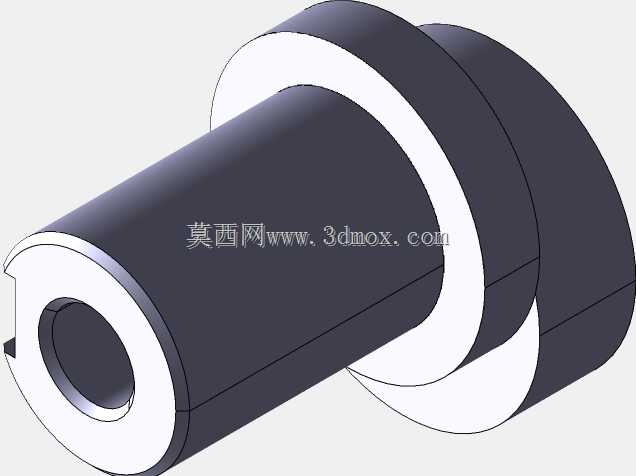

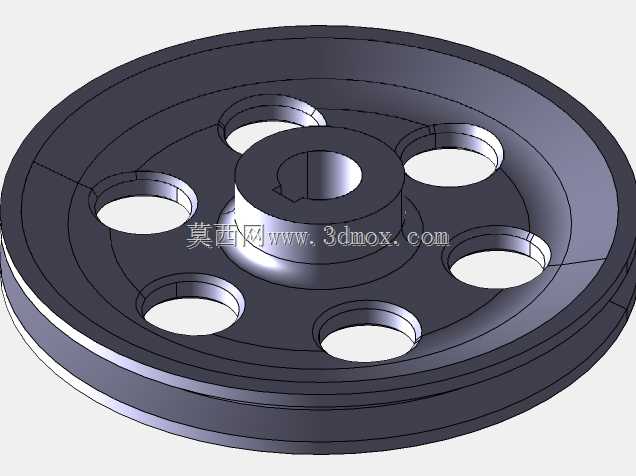

该卧式横梁离心泵蒸汽机是早期工业场景中实现流体输送的核心动力设备，主要应用于无电力供应的工矿厂区、早期蒸汽动力生产线、小型水利调蓄站点，可完成清水、低粘度工业流体的加压输送作业，为生产流程提供稳定的流体压力输出，适配早期工厂供水、锅炉补水、简易管网输水等实际工况，在电力普及前的工业生产体系中承担着动力输出与流体输送的双重功能。设备核心功能是将蒸汽的热能通过机械结构转化为旋转机械能，直接驱动离心泵叶轮完成流体做功，整套结构无需外接电力输入，仅依靠稳定蒸汽供给即可持续运行，适配分散式、无配套电网的早期工业作业场景。从功能特性来看，该装置采用卧式横梁传动布局，立式汽缸布置在基座左侧，通过立式立柱支撑的摆动横梁将活塞的垂直往复运动传递至连杆结构，再通过曲柄机构转化为飞轮端的旋转运动，飞轮自带的配重结构可储存转动惯量，有效抵消活塞往复运动的死点冲击，保证输出转速平稳，避免离心泵运行时出现压力波动，提升流体输送的稳定性。设计思路上，整套装置采用一体式铸造基座作为承载主体，所有运动部件均安装在同一基座平面上，降低了现场安装的对齐校准难度，基座预留的地脚安装孔可直接固定在混凝土基础上，抵消设备运行时的往复振动；横梁采用铰接式支撑结构，中部支点固定在立式立柱顶端，两端分别连接汽缸活塞杆与连杆端，通过杠杆式传动放大活塞的输出力矩，降低蒸汽输入的压力阈值，可适配压力波动范围更大的蒸汽供给源；汽缸端配置独立的配气阀结构，可随活塞运动自动切换进排气方向，保证活塞持续完成往复动作，无需额外的控制机构介入。从安装边界来看，整套装置采用卧式长轴布局，长度方向以飞轮外端面到汽缸侧端面为最大边界，宽度方向以基座两侧安装面为限，高度方向从基座底面到横梁最高摆动点为垂直安装边界，安装时需预留飞轮侧的检修空间，同时在汽缸侧预留蒸汽管路的接入空间，基座地脚孔的间距适配常规工业设备安装的混凝土基础尺寸，无需额外定制安装支架；运动部件的铰接位置均配置润滑注油点，日常维护时可直接在设备外部完成注油保养，无需拆解主体结构，降低了长期运行的维护难度。
