机架式信号调控前置处理单元结构设计

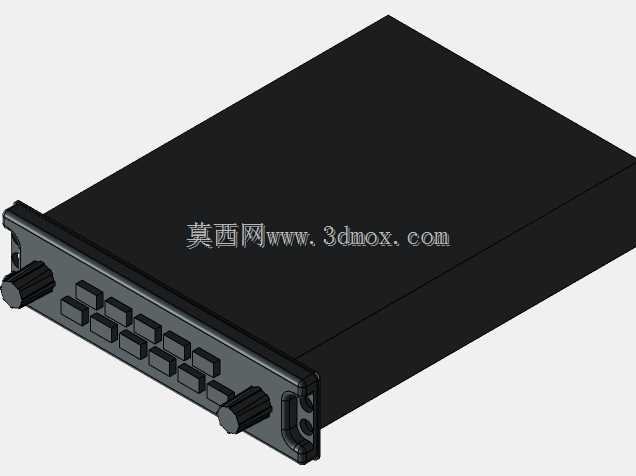

该设备为标准机架安装式信号调控前置处理单元，主要应用于专业音视频系统集成、工业信号调度、通信链路中转等场景，常部署在标准19英寸机柜内，承担前端信号接入、增益调节、通道切换、信号预处理的核心功能，是演播室、会议中控机房、工业测控机柜、通信基站信号柜中的常见配套设备。从实际使用场景来看，这类设备需要长期稳定安装在标准机柜层位中，因此整体外形严格遵循标准机架设备的安装尺寸规范，宽度适配19英寸机架安装孔位，深度适配常规机柜的内部纵深边界，高度符合标准机架单元的高度模数，安装时可通过前端两侧的固定耳与机柜立柱直接锁合，无需额外定制安装支架，能够和同规格的其他机架设备整齐叠装，充分利用机柜的垂直安装空间。设备的功能布局完全围绕日常运维操作的便利性设计，前端面板集成了多组通道调节按键与两个旋转调节旋钮，其中按键对应不同信号通道的通断、切换、模式选择功能，旋钮分别负责总增益调节与通道参数微调，所有操作控件都布置在面板前端易触碰的区域，运维人员无需将设备抽出机柜即可完成日常的参数调整与通道切换操作，面板上的控件排布遵循操作频率优先级，高频使用的调节控件布置在面板右侧顺手区域，通道选择按键按通道序号整齐排列，便于操作人员快速定位对应控件，减少误操作概率。设备的外壳采用封闭式金属机箱结构，一方面能够为内部的信号处理电路板提供足够的结构防护，避免机柜内布线、其他设备安装时的磕碰损伤内部元器件，另一方面金属壳体可以形成连续的电磁屏蔽层，有效隔绝机柜内其他电力设备产生的电磁干扰，保证弱信号处理过程的稳定性，减少信号传输过程中的噪声掺入。机箱的边角做了圆弧过渡处理，避免安装运维过程中锋利边角划伤操作人员，前端固定耳上预留了标准的安装固定孔与定位缺口，能够快速对齐机柜立柱的安装位，降低现场安装的对位难度。在设计思路上，该结构优先保障设备的长期运行可靠性与运维便捷性，外壳采用一体折弯成型的结构件，拼接缝隙控制在极小范围内，既可以提升壳体的结构强度，也能减少灰尘通过缝隙进入设备内部堆积在电路板上，延长设备的无故障运行周期；内部预留了足够的布线空间与元器件安装位，能够适配不同配置的信号处理板卡，同时预留了散热对流的间隙，保证设备长时间满负荷运行时内部热量能够顺利通过壳体传导散出，无需额外加装散热风扇即可满足散热需求，避免风扇运行带来的振动与噪声干扰弱信号处理。
