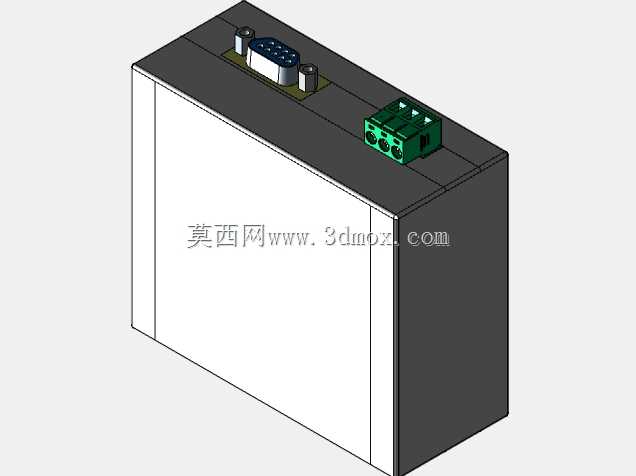

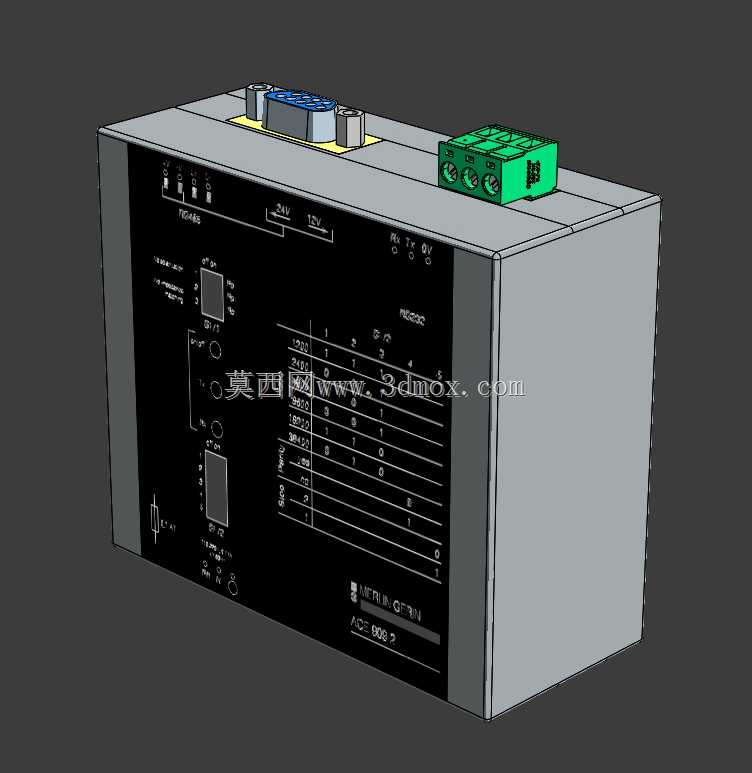

施耐德Sepam配套RS232RS485通讯转换器

这款通讯转换装置主要面向工业继电保护场景，专门适配Sepam系列20、40、60、80型微机保护装置，解决保护设备与上位监控系统之间的串口协议不匹配问题，在配电房、工业变电站、工厂自动化产线供电系统中承担通讯链路中转的核心作用。在实际工业现场，Sepam系列保护装置普遍采用RS232串口作为原生调试与通讯接口，这类接口传输距离短、抗干扰能力弱，无法直接接入厂区长距离RS485通讯总线，该转换器正是为填补这一应用缺口设计，无需额外配置协议网关即可实现两种串口信号的透明传输，让前端保护装置的运行参数、故障记录、动作信号能够稳定上传至后台监控系统，同时也支持后台向保护装置下发参数整定、远程操控指令。从功能设计来看，装置正面集成了完整的状态指示回路，分别对应电源供电、RS232侧数据收发、RS485侧数据收发的工作状态，现场运维人员无需借助额外检测工具，仅通过指示灯状态就能快速判断通讯链路是否正常，大幅降低现场故障排查的难度。接口布局上，RS232侧采用标准DB9串口接口，可直接通过标配串口线对接Sepam保护装置的调试端口，RS485侧采用插拔式绿色接线端子，支持A、B信号线外加屏蔽层的三线接线方式，端子带防松卡扣设计，能够适应工业现场存在振动的安装环境，避免长期运行后接线松动导致通讯中断。外形设计采用标准工业导轨安装的长方体壳体，壳体侧边预留了标准DIN导轨卡扣位，可直接卡装在配电柜内的35mm标准导轨上，无需额外打孔固定，安装边界充分考虑了配电柜内的紧凑空间，整体宽度适配常规微型断路器的安装模数，可与其他配电二次设备并排安装，不会额外占用柜内过多空间。壳体表面采用磨砂阻燃材质，正面丝印了清晰的接口定义、拨码开关说明与接线示意图，即使是首次接触该设备的运维人员，也能参照面板标识快速完成接线与拨码配置，拨码开关可切换终端电阻匹配、通讯波特率适配等功能，适配不同长度的通讯总线场景，在长距离总线传输时可拨入内置120Ω终端电阻，减少信号反射带来的通讯丢包问题。整体结构设计充分考虑工业现场的恶劣运行环境，壳体接缝处做了防尘处理，能够适应配电房内多粉尘、温湿度波动较大的运行条件，接口元件均选用工业级耐温器件，可在-10℃到60℃的环境温度范围内长期稳定运行，保障配电监控系统的通讯链路持续可靠。
