高精度蜗轮传动零件三维结构设计

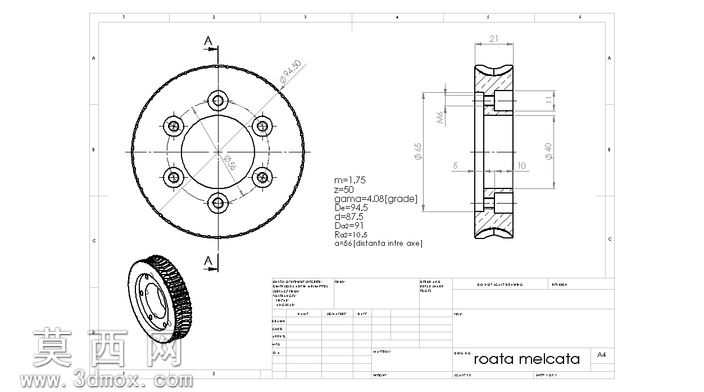

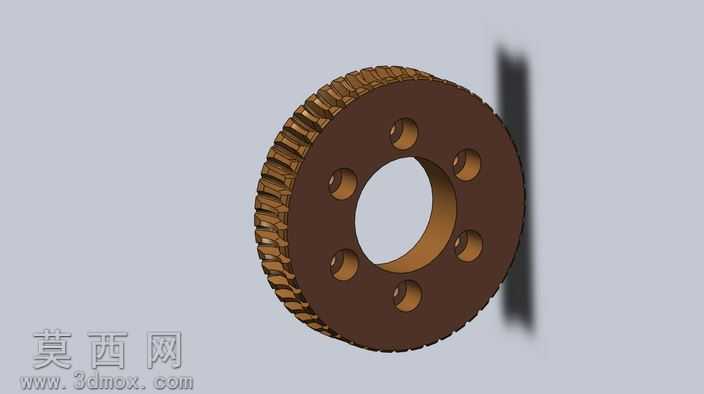

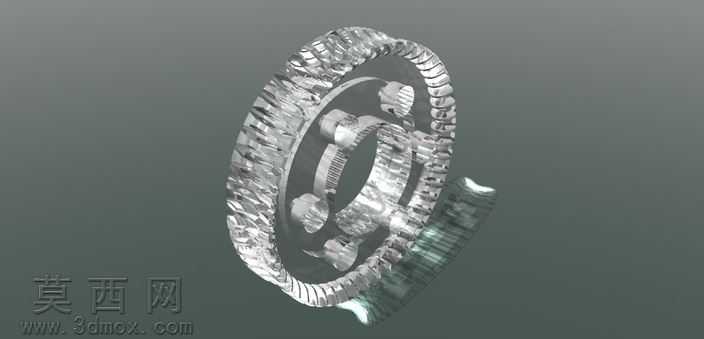

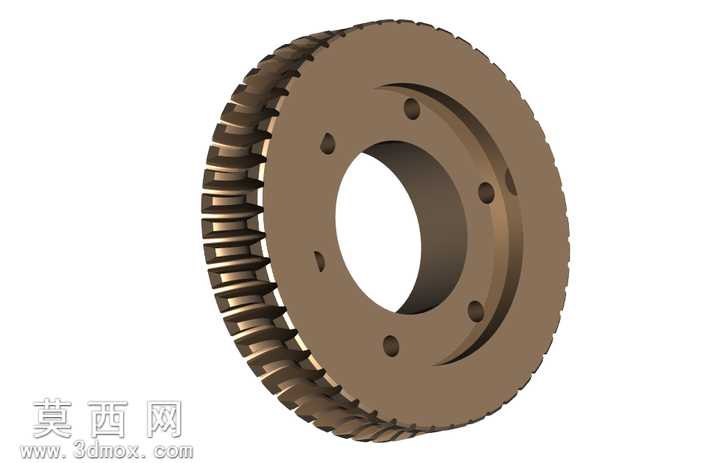

本蜗轮三维模型采用SolidWorks软件进行参数化建模，建模过程严格遵循蜗轮蜗杆传动的机械设计标准，首先通过渐开线齿廓方程生成精准的轮齿齿形曲线，对齿面的螺旋升角、齿厚、齿距等核心参数进行逐一定义，保证轮齿啮合时的接触精度与传动平稳性。模型整体为盘类回转结构，中心设置阶梯式安装通孔，用于与传动轴进行过盈配合装配，端面均匀分布六个圆形安装定位孔，可通过螺栓实现蜗轮与轮毂的可靠连接，孔位的分度圆直径、孔径公差均按照通用机械安装标准设定，适配多数常规减速机的装配尺寸。轮齿部分采用环形阵列特征生成，每一个轮齿的齿顶、齿根均做了合理的圆角过渡处理，避免应力集中导致的零件失效，齿面的曲面连续性经过曲率检查工具反复校验，确保无破面、无重叠几何的问题，可直接导入有限元分析软件进行齿面接触应力、弯曲疲劳强度的仿真计算。材质渲染阶段采用了合金结构钢的金属材质，赋予表面均匀的哑光金属质感，还原了真实蜗轮零件经调质处理后的表面色泽，同时对轮齿啮合面做了轻微的光泽区分，突出齿面的加工精度特征。设计过程中充分考虑了蜗轮的实际应用场景，针对减速机、变速箱内的传动工况，对轮缘、轮辐的厚度进行了合理优化，在保证零件结构强度、承载能力的前提下，尽可能降低零件的整体重量，减少传动过程中的转动惯量，提升传动系统的响应速度。模型的所有特征均保留完整的建模参数，可根据不同的传动比、模数需求快速修改参数生成适配的蜗轮规格，能够直接用于二级减速器、变速箱等传动设备的虚拟装配、运动仿真以及工程图纸的生成，为机械传动系统的设计研发提供可靠的三维数字模型支撑。
