施耐德电气同步检查模块结构设计

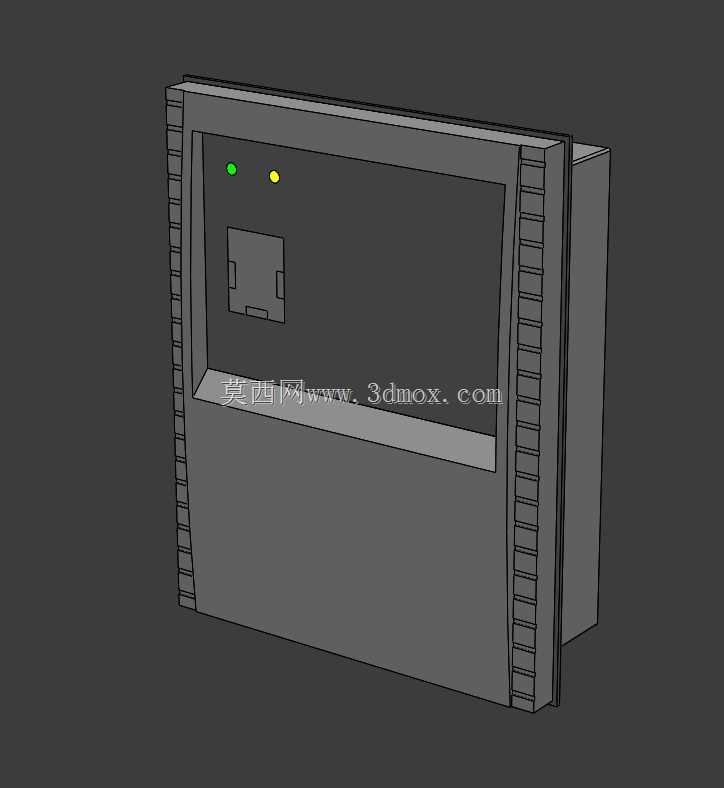

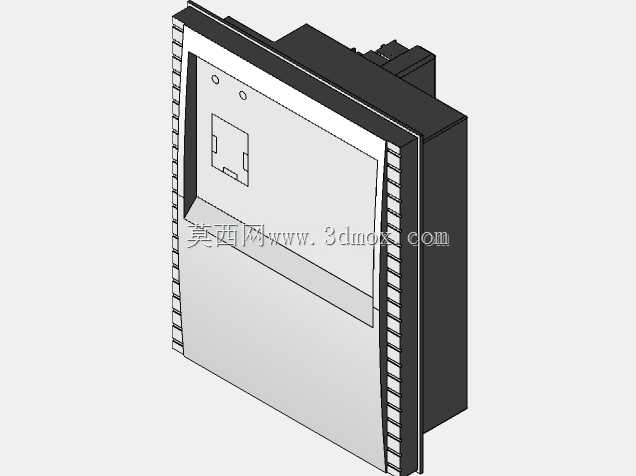

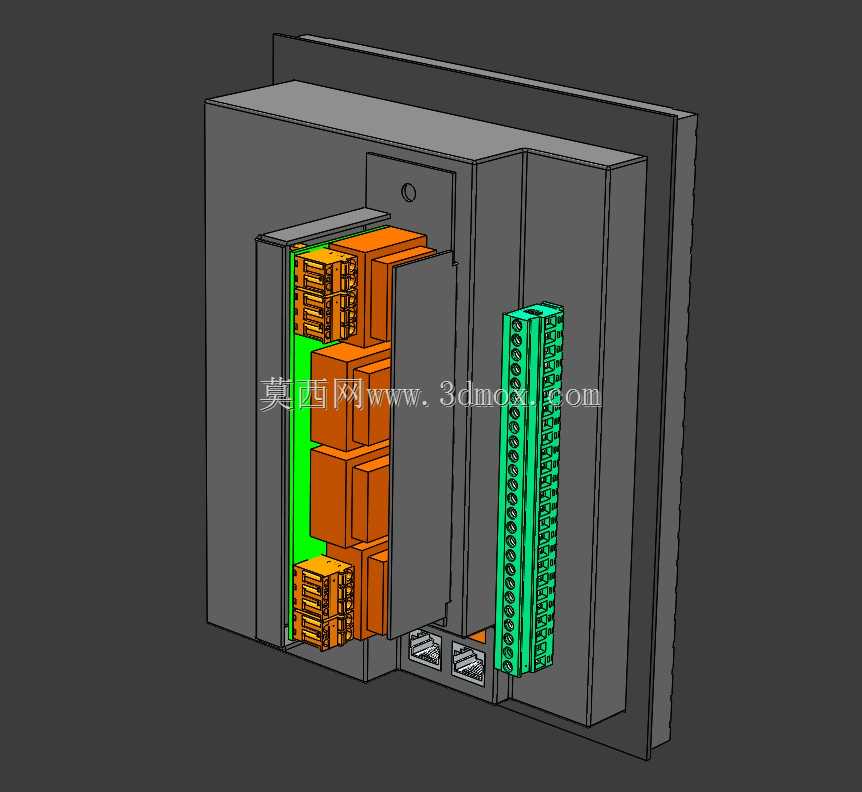

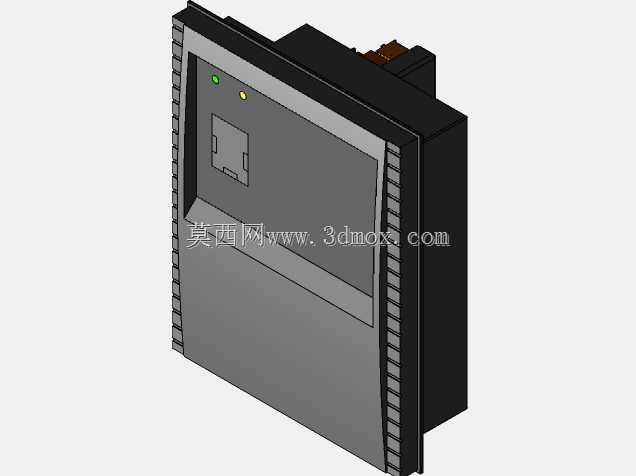

该同步检查模块主要应用于中低压供配电系统的继电保护场景，适配Sepam系列60、80型保护装置，在变电站、工业厂区配电房、商业综合体配电室等场景中承担电压同步校验、并网条件检测的核心作用，是保障两路电源并网操作、备用电源自动投切过程安全可靠的关键电气组件，能够有效避免非同期合闸引发的电网冲击、设备烧毁等严重供电事故。模块采用嵌入式安装的结构设计思路，整体为长方体盒式结构，外壳采用高强度阻燃工程塑料材质，兼顾绝缘性能与结构强度，正面预留标准嵌入式安装卡扣位，可直接卡入保护装置的标准安装槽位，无需额外定制安装支架，适配常规继电保护屏柜的安装开孔尺寸，安装边界与同系列保护装置完全兼容，可直接替换同规格老旧模块完成设备升级。模块内部采用分层布局设计，强电接线回路与弱电信号回路做物理隔离排布，橙色区域为强电电压采样接线端子排，采用多组堆叠式端子结构，单组端子对应一相电压采样回路，接线端带防误插定位结构，避免现场接线时出现相序错接问题；绿色区域为信号输出与通讯接线端子排，采用高密度针式端子设计，可同时传输多路状态信号与通讯数据，端子旁预留清晰的线号标识位，方便现场施工与后期运维排查。模块底部预留标准通讯接口与电源接口，可直接与保护装置主板对接，无需额外转接排线，整体装配间隙控制在0.2mm以内，既保证插接时的定位精度，也避免长期运行后积灰进入模块内部影响电路稳定性。在功能特性上，模块内置高精度电压采样电路与同步比对逻辑电路，可实时采集两路进线侧的电压幅值、频率、相位参数，当三项参数均满足同期并网阈值时才会输出允许合闸信号，参数比对精度可达0.5级，响应时间小于20ms，能够快速捕捉同期合闸窗口，同时模块自带接线状态检测功能，当外部接线出现松动、断线时可主动输出告警信号，提醒运维人员及时排查故障。模块的整体外形尺寸完全匹配Sepam系列保护装置的扩展槽位，安装深度不超过装置内部预留空间，不会与装置内部其他组件产生干涉，外壳表面做哑光抗老化处理，可适应配电房内-10℃到55℃的工作环境温度，长期运行无结构变形、材质脆化问题，接线端子采用铜质镀锡工艺，接触电阻小于5毫欧，大电流采样工况下无明显发热，保障长期运行的可靠性。
