汽车发动机涡轮增压器爆炸视图结构设计

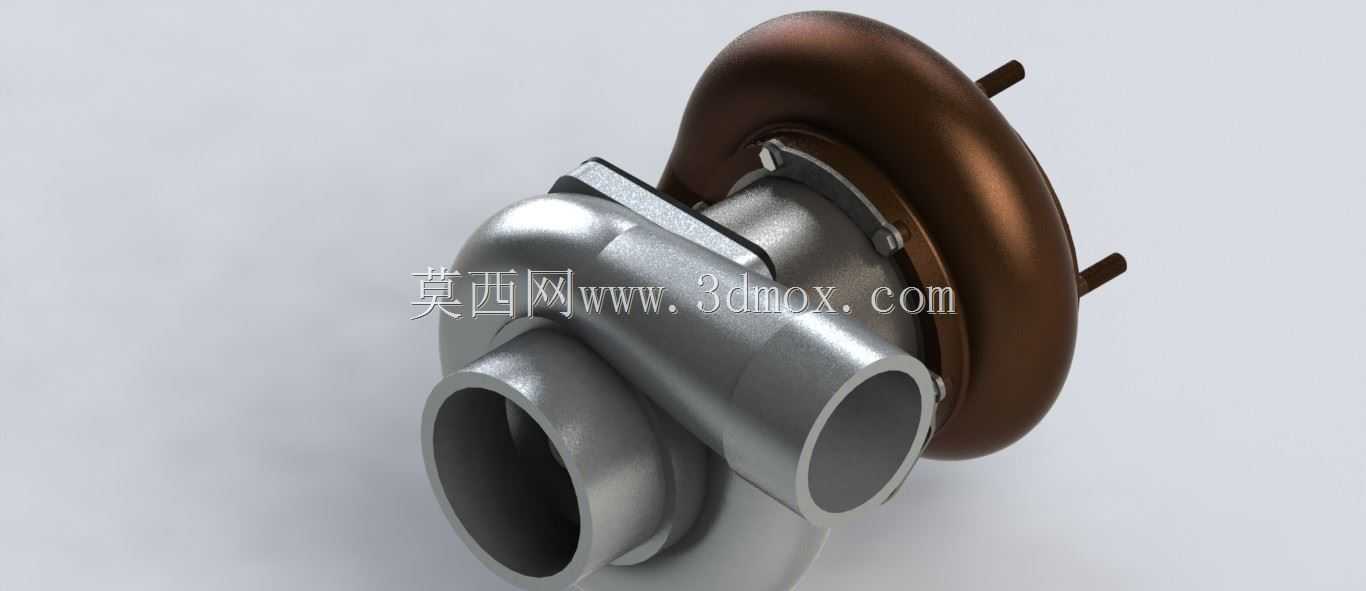

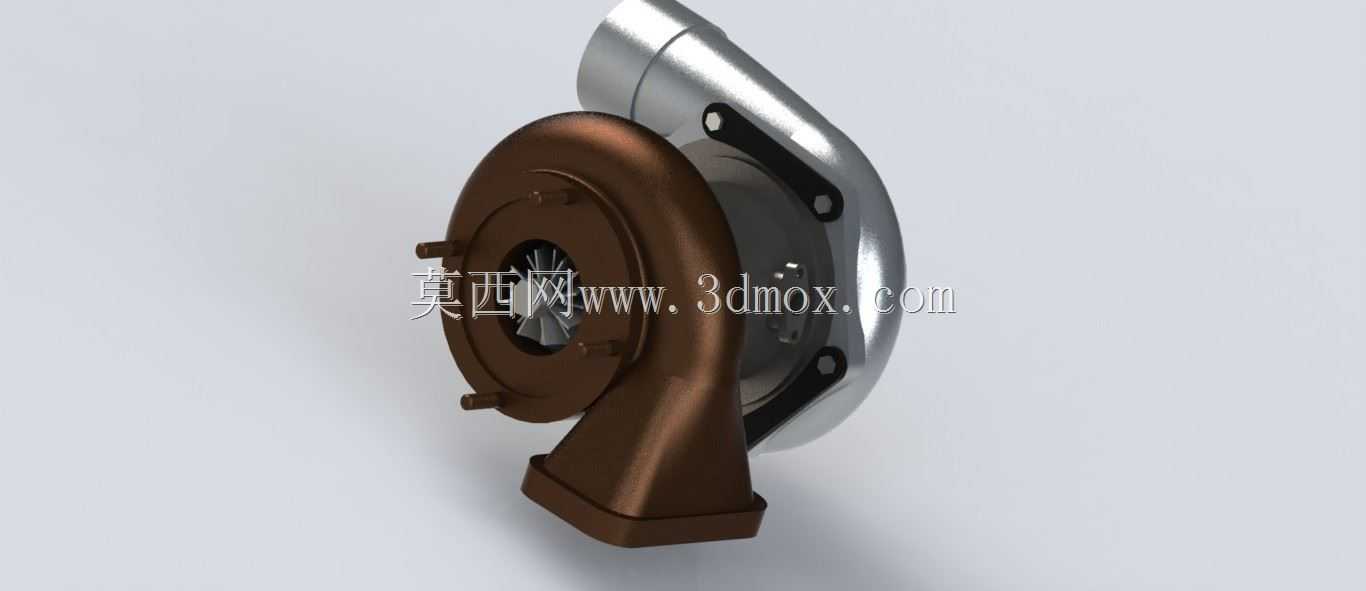

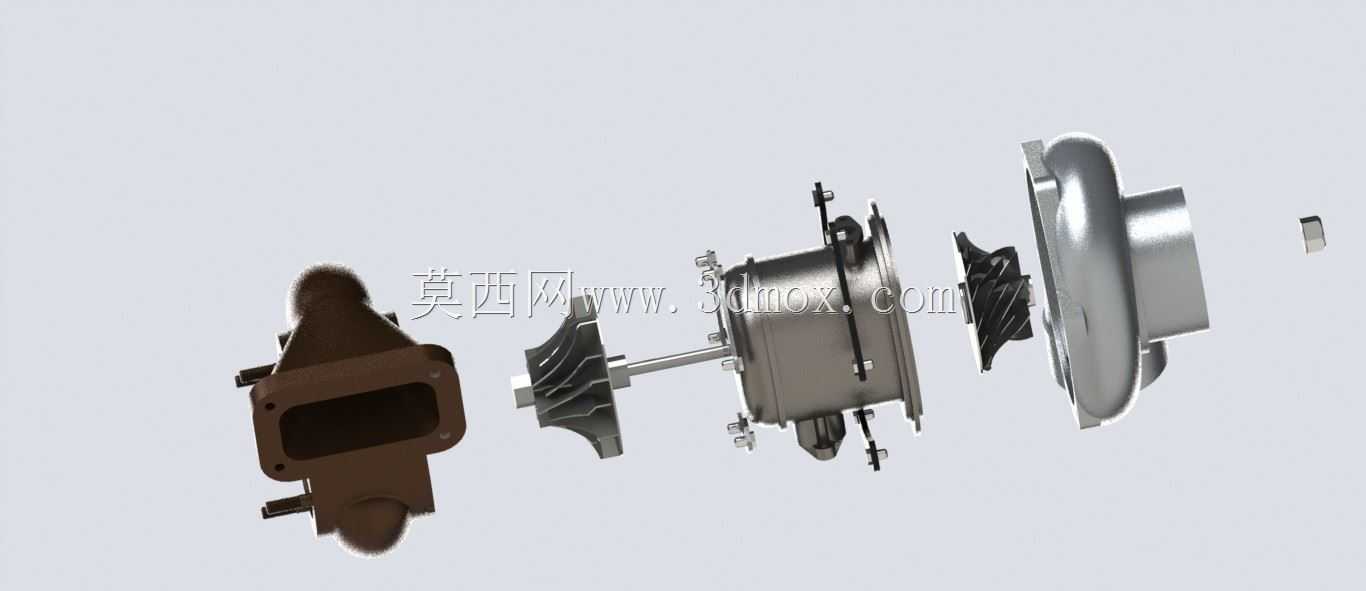

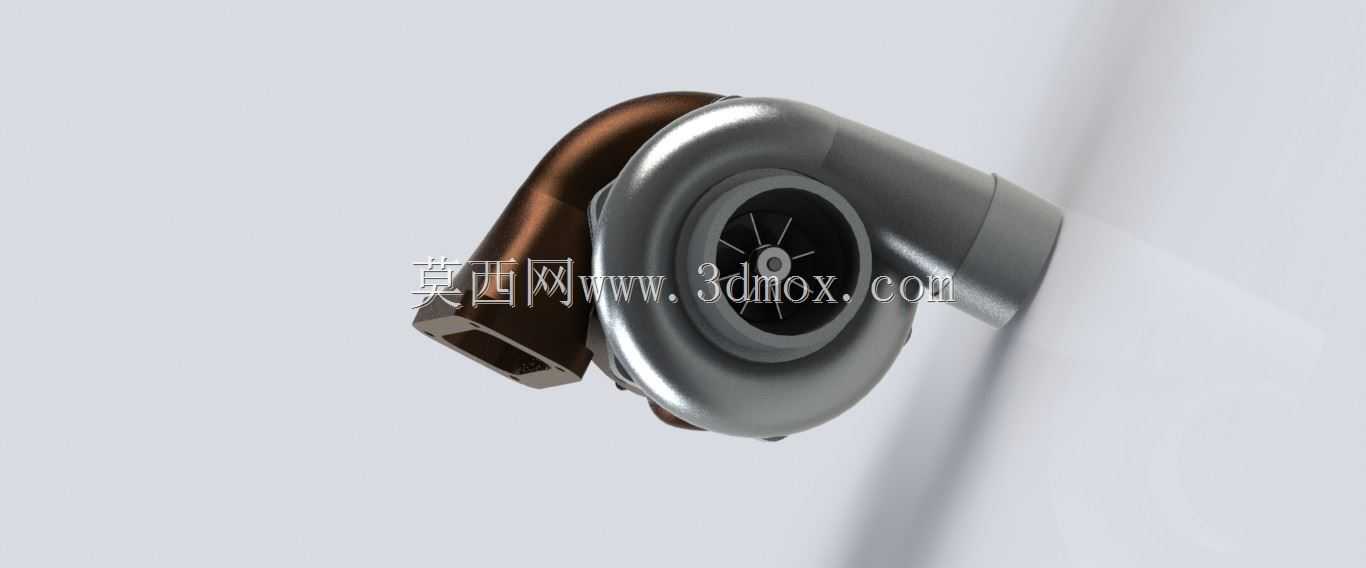

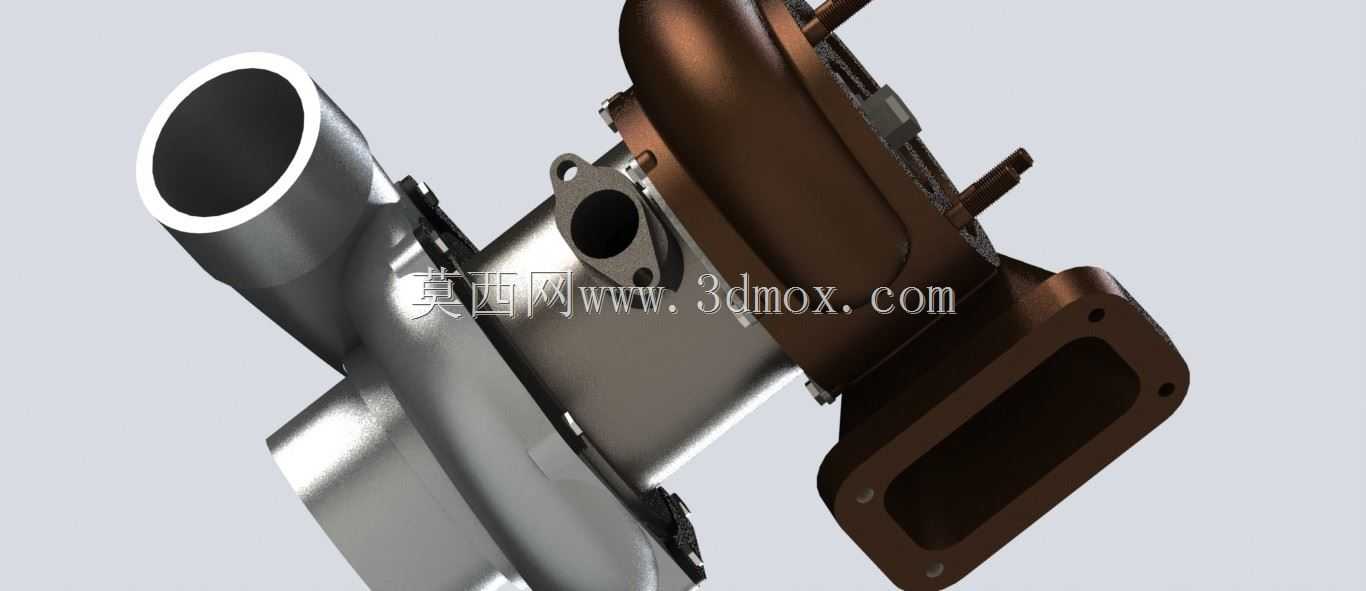

　　在商用车与乘用车动力总成的配套设计中，涡轮增压器是提升发动机升功率、优化燃油经济性的核心部件，其结构设计直接关联发动机的动力输出曲线、排放表现与整机可靠性。从拆解的爆炸视图可以看到，整套部件沿中心转轴形成同轴串联的布局，两端分别对接发动机排气侧与进气侧，中间的中间体承担转轴支撑、润滑密封与隔热的核心功能。

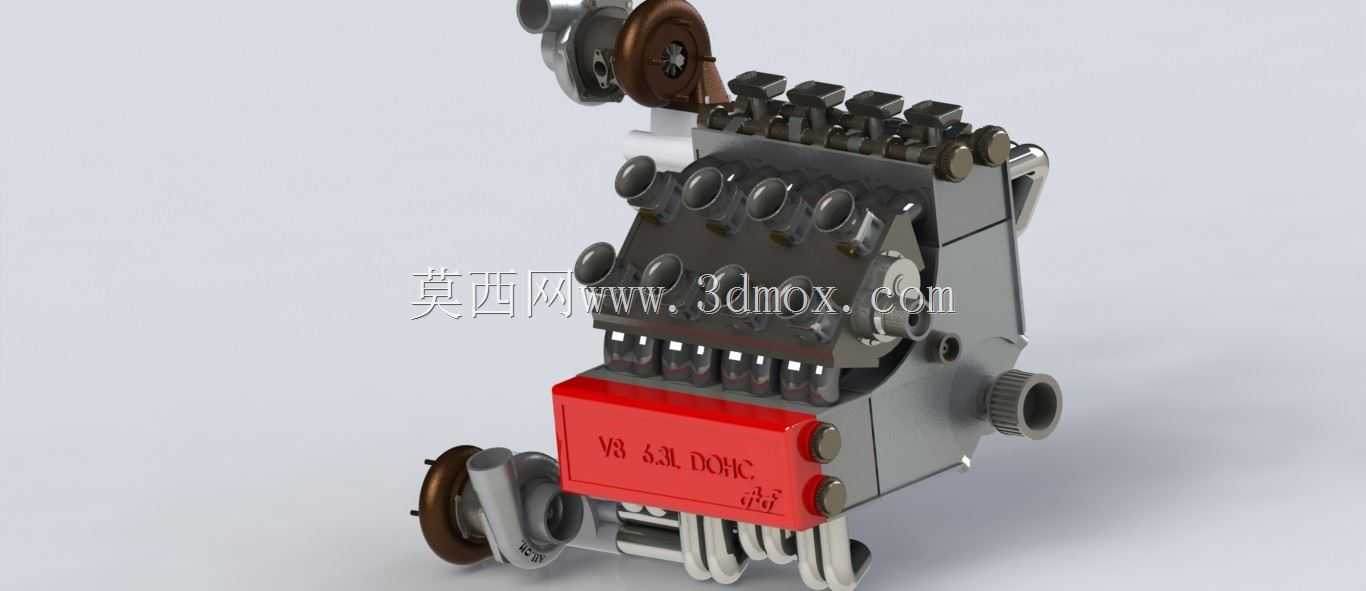

　　实际装车场景中，该部件的压气机端通过进气胶管连接空滤后管路，涡轮端直接对接发动机排气歧管出口，中间体的润滑油道接入发动机主油道，冷却回路根据增压比不同可分为油冷与水冷两种配置，本次呈现的结构采用浮动轴承支撑的转轴结构，适配1.5T-2.0T排量的乘用车汽油机，也可经过参数调整后匹配小排量柴油机的增压需求。

　　从功能实现逻辑来看，发动机排出的高温高压废气直接冲击涡轮端叶轮，带动同轴的压气机叶轮高速旋转，最高转速可达每分钟十几万转，压气机端将过滤后的新鲜空气压缩后送入发动机气缸，通过提升进气充量的密度，让更多燃油充分燃烧，在不增加发动机排量的前提下提升30%-40%的动力输出，同时能在部分工况下降低泵气损失，优化燃油消耗率。

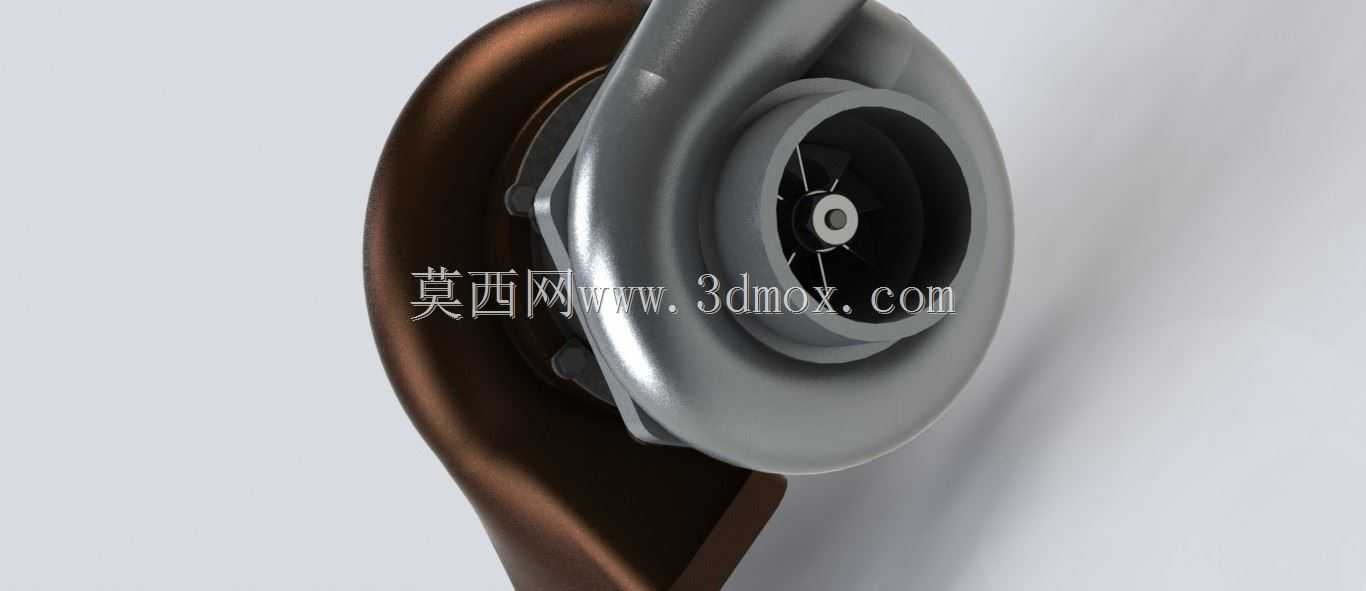

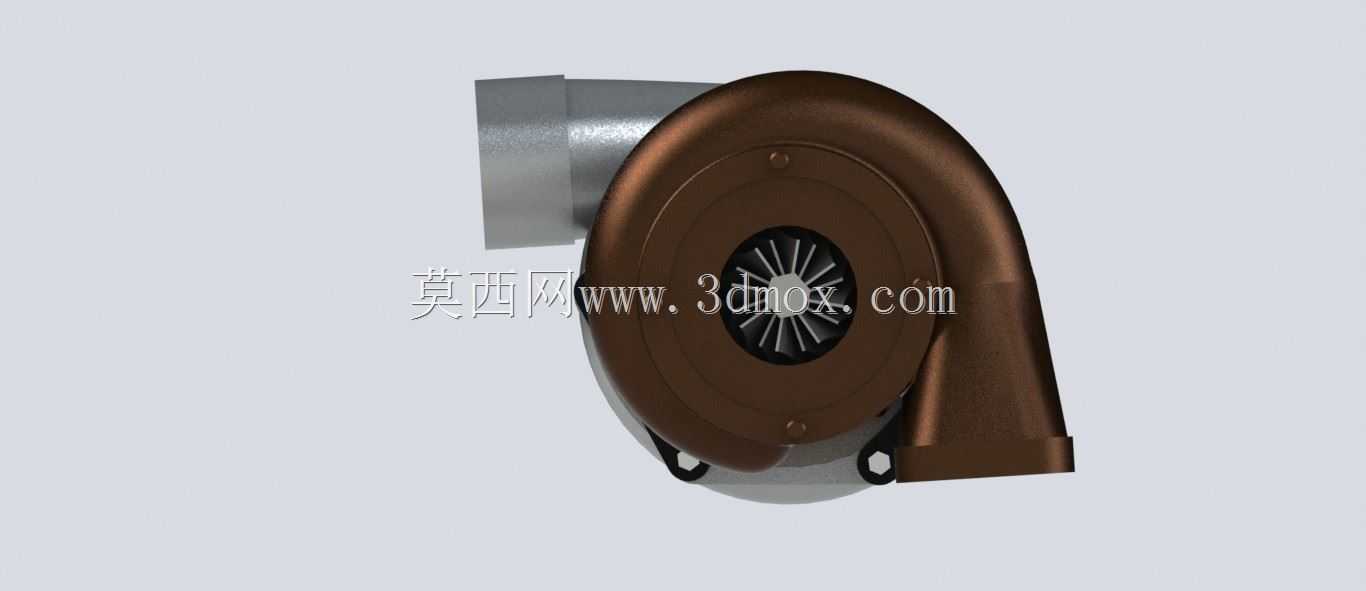

　　设计过程中，首先要确定两端叶轮的型线匹配，涡轮端叶轮采用耐高温的铸钢材料，适配排气端最高近千度的工作温度，叶片的曲面弧度经过流场仿真优化，尽可能降低废气流动阻力，同时兼顾不同转速下的废气能量利用效率；压气机端叶轮采用铝合金材质，叶片型线设计要兼顾高压比与宽流量范围，避免高转速下出现喘振、低转速下增压压力不足的问题。中间的转轴采用高强度合金钢制作，与浮动轴承的配合间隙控制在微米级，既要保证高速旋转下的润滑膜形成，又要控制转轴的径向跳动量，避免叶轮与壳体发生刮碰。

　　安装边界方面，涡轮端的法兰接口采用标准的排气歧管对接尺寸，螺栓孔位按照对应排量发动机的排气侧布局设计，安装时需要在法兰面加装耐高温金属密封垫，避免高温废气泄漏；压气机端的接口为标准卡箍连接结构，适配不同管径的进气硅胶管，方便整车厂根据机舱布局调整进气管路走向。中间体上的润滑油进出口采用标准螺纹接口，进油口接来自发动机主油道的压力润滑油，出油口靠重力回流至发动机油底壳，设计时要保证回油通道的倾斜角度，避免润滑油滞留造成密封失效、润滑油窜入进气或排气侧的问题。

　　从结构细节来看，中间体与涡轮端、压气机端之间分别设置了隔热罩与密封环，隔热罩采用多层不锈钢冲压结构，阻挡涡轮端的高温向中间体传递，避免润滑油温度过高碳化失效；密封环采用铸铁材质，与转轴上的密封槽配合，既防止中间体的润滑油窜入两端叶轮腔，也阻挡高压气体进入润滑油道。旁通阀的执行机构安装在涡轮壳体外侧，通过连杆连接涡轮端的旁通阀门，当增压压力超过设定阈值时，执行机构推动连杆打开旁通阀，让部分废气不经过涡轮叶轮直接排入排气后处理系统，控制增压压力在设计范围内，避免发动机爆震或增压器超速损坏。

　　在三维建模过程中，所有配合面的尺寸公差都按照实际加工要求设置，转轴与轴承的配合、叶轮与转轴的过盈配合量、壳体之间的连接螺栓预紧力都经过力学校核，保证在高温、高速、高振动的发动机舱工况下，各部件不会出现松动、变形或失效。爆炸视图的呈现方式清晰展示了每个零件的装配顺序，从装配工艺角度，需要先将浮动轴承、密封环装入中间体，再压装两端的叶轮与转轴，完成动平衡校准后再分别连接两侧壳体与旁通机构，动平衡精度直接影响增压器高速运转时的振动水平，是生产过程中的关键质控环节。

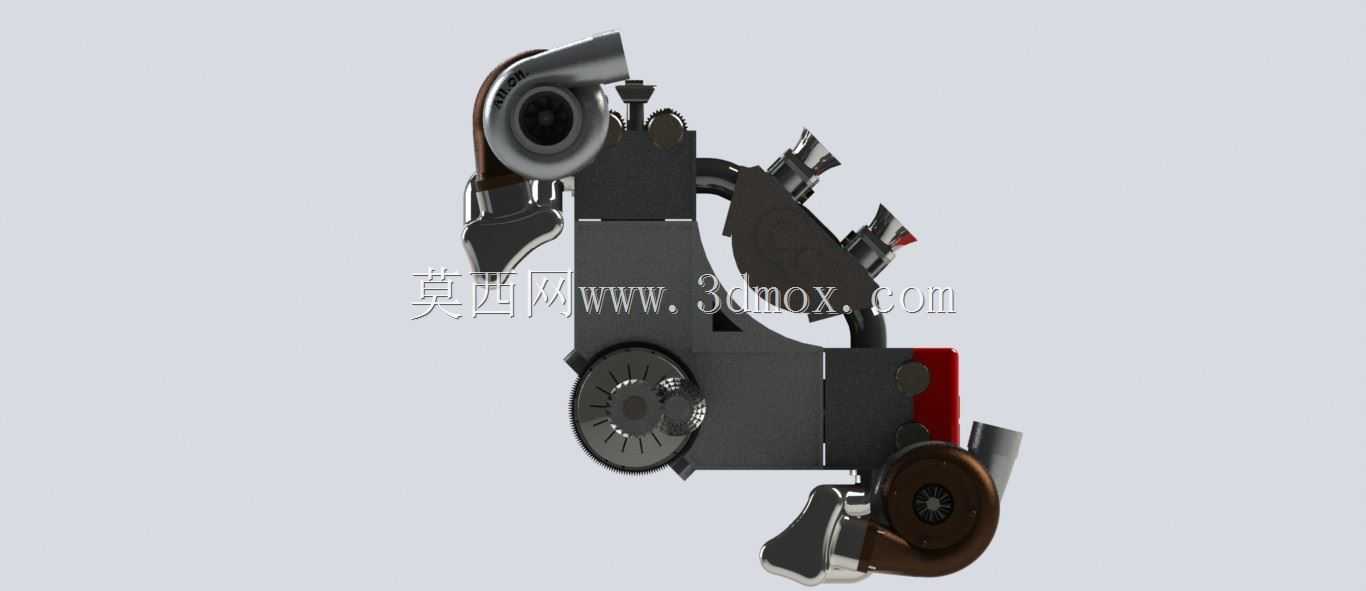

　　在整车匹配场景中，该结构的增压器还需要与发动机的ECU控制策略匹配，通过进气压力传感器、转速传感器的信号反馈，控制旁通阀的开度，实现不同工况下的增压压力精准调节，兼顾低速扭矩输出与高速动力储备，同时满足排放法规对尾气污染物控制的要求。
