五十吨级双梁桥式起重设备结构设计

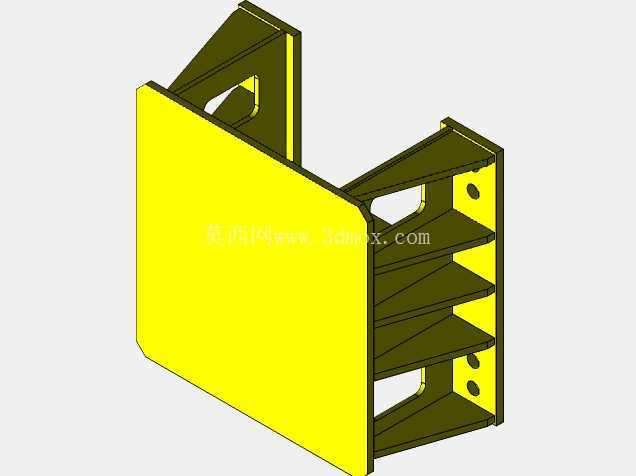

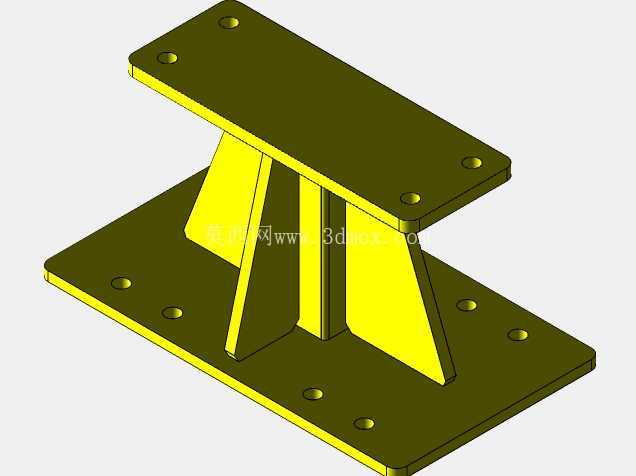

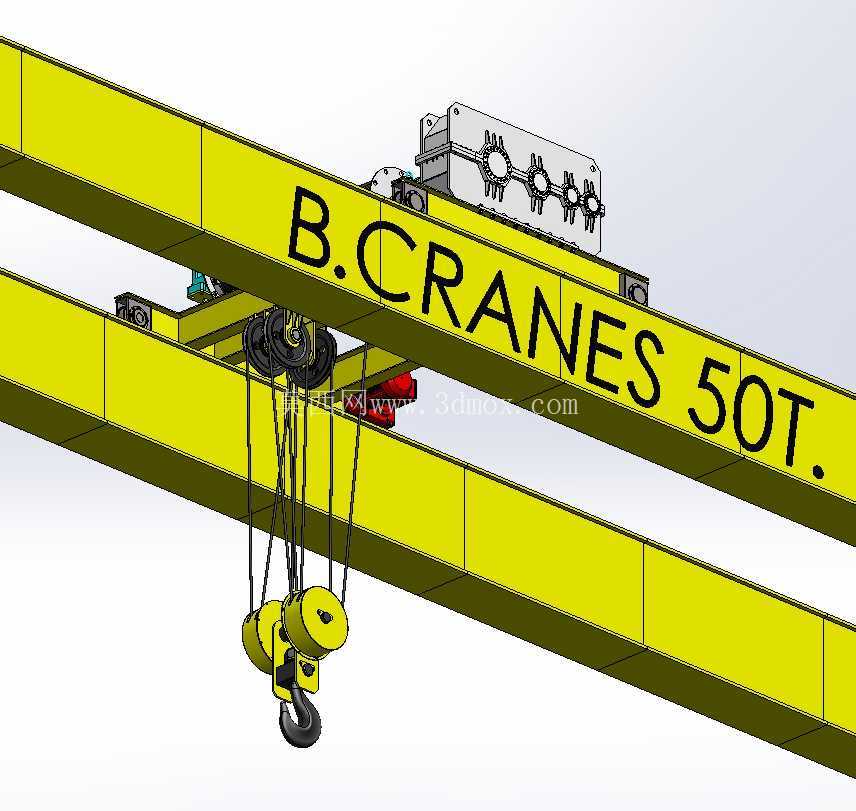

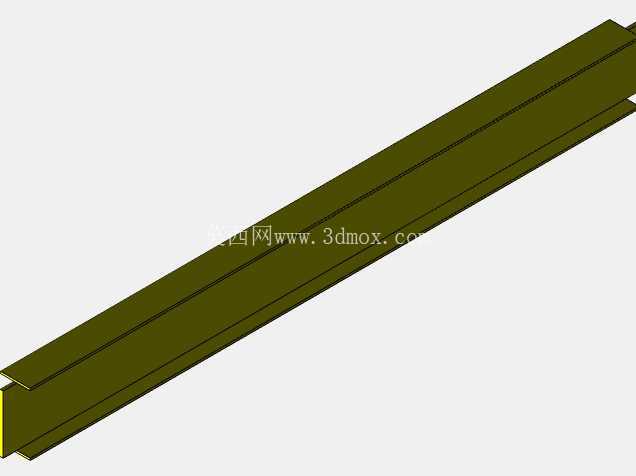

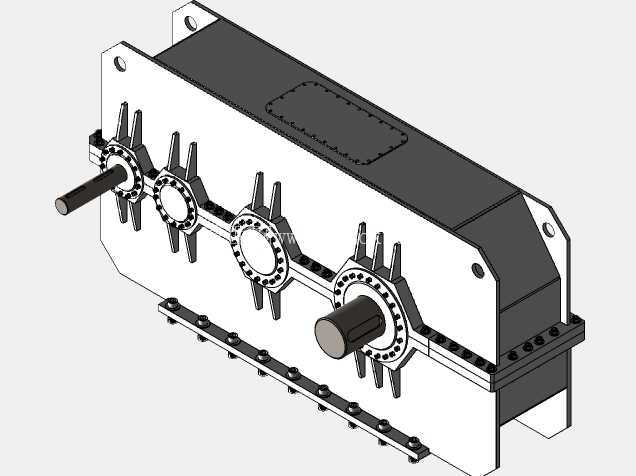

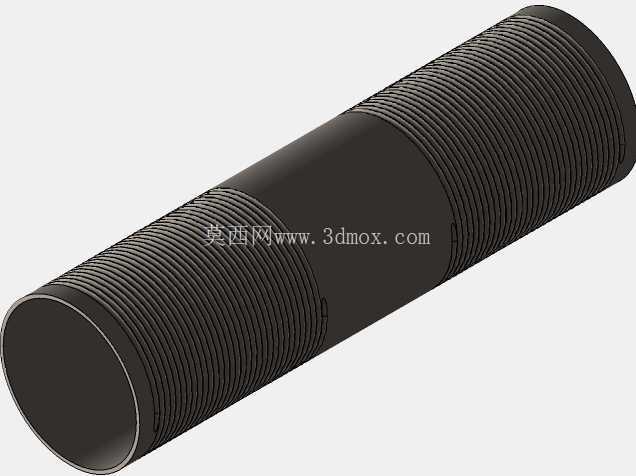

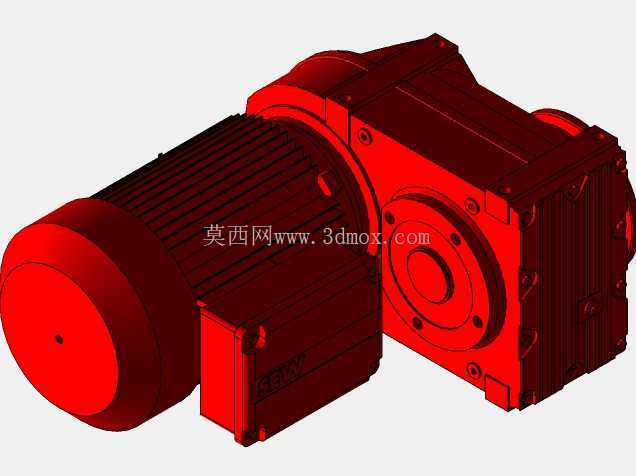

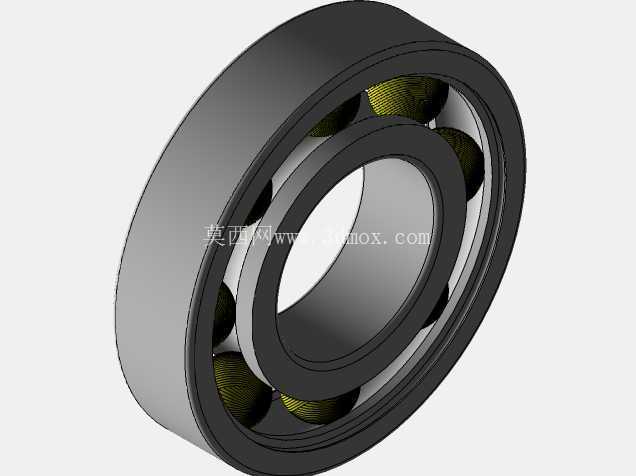

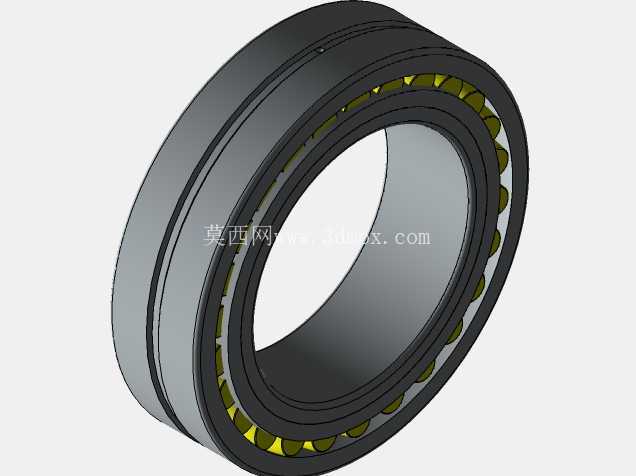

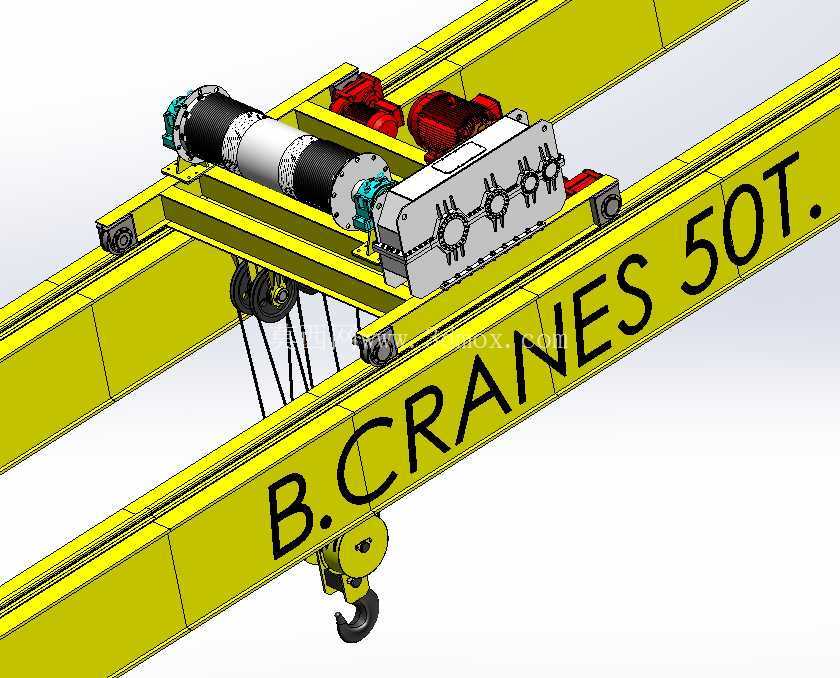

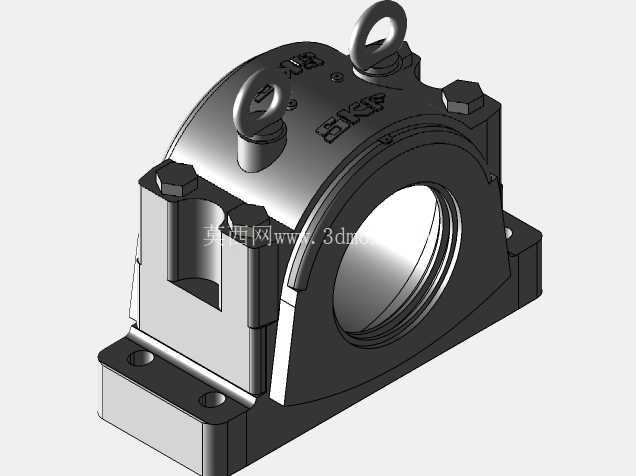

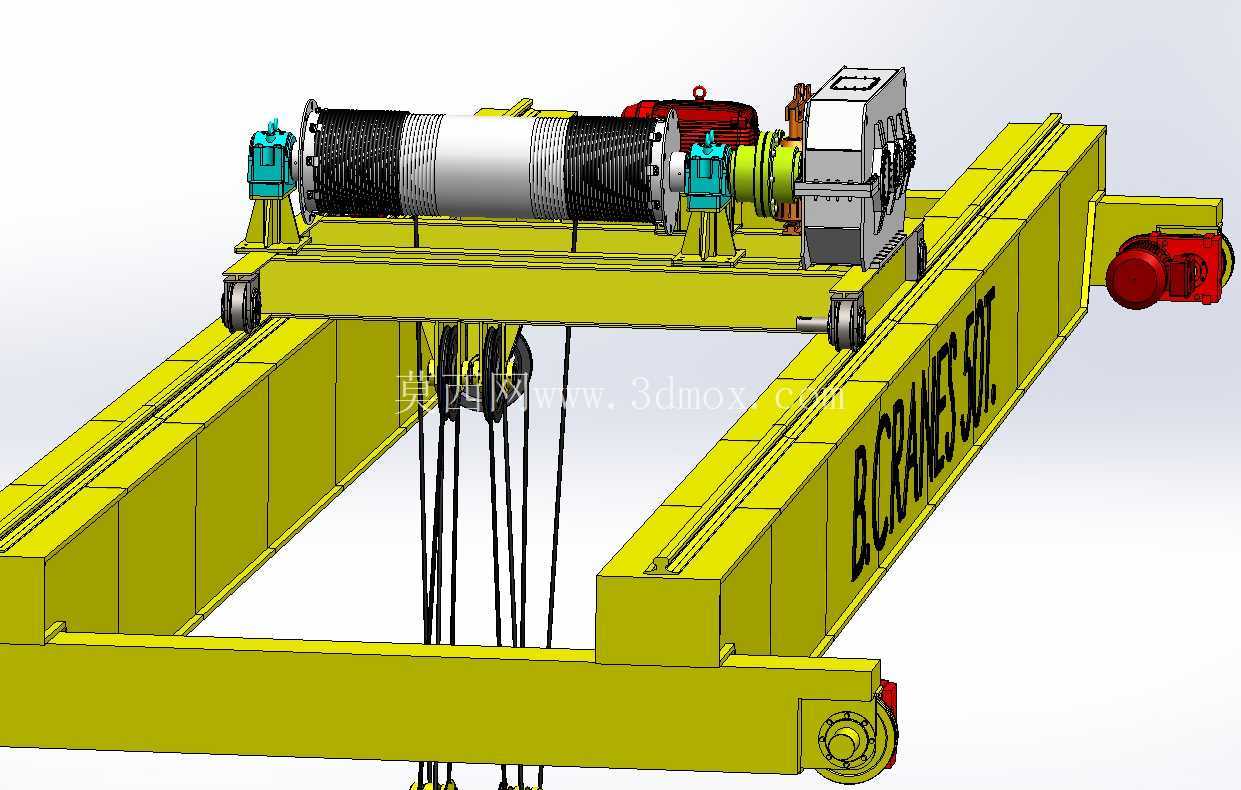

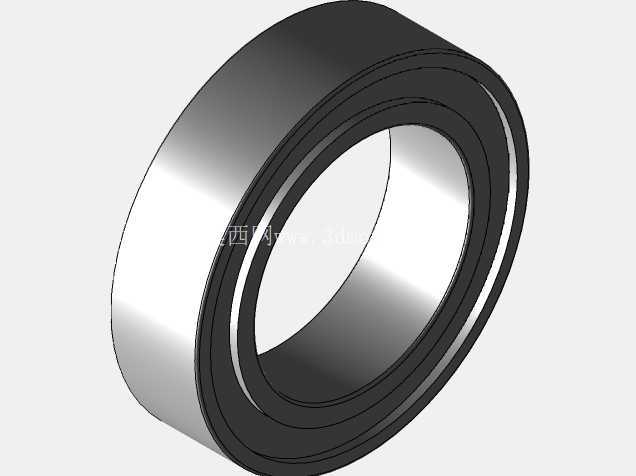

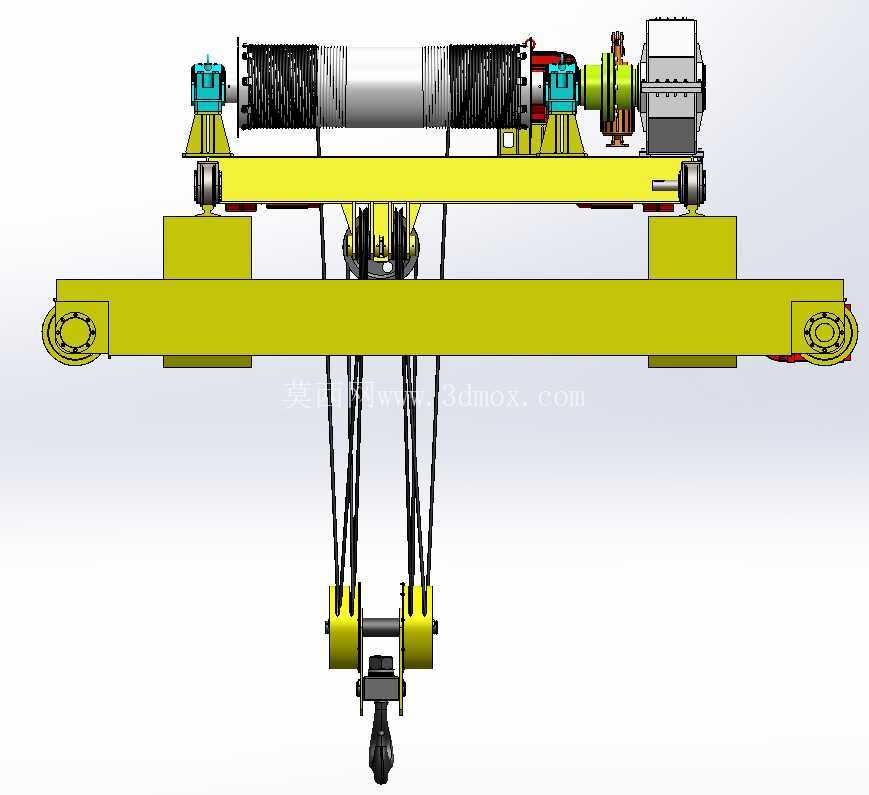

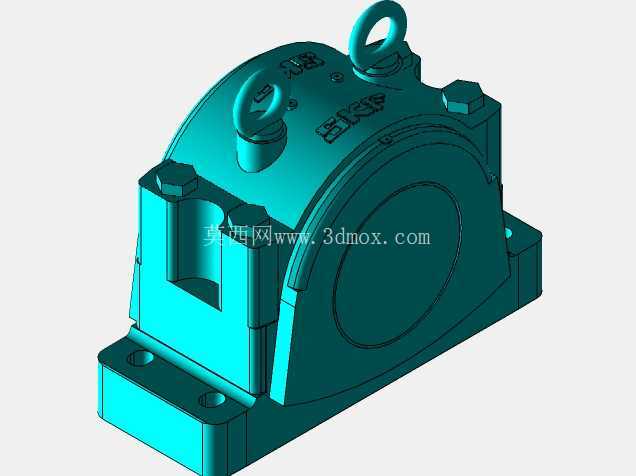

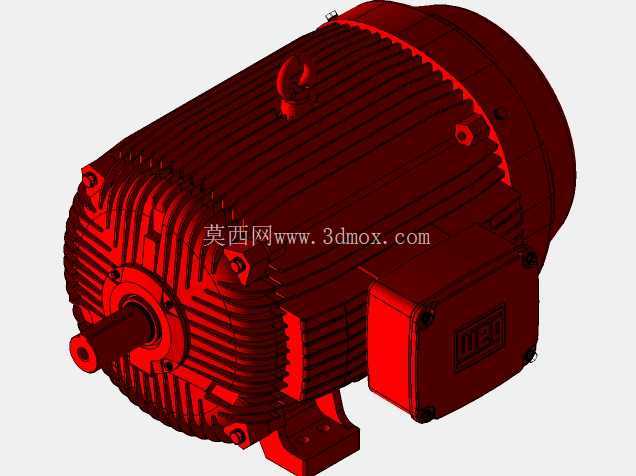

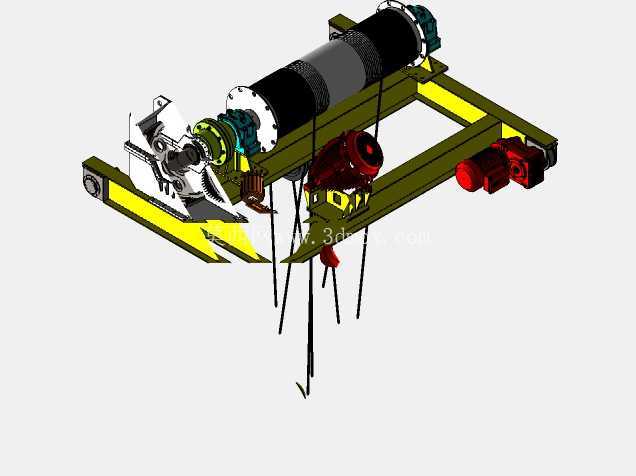

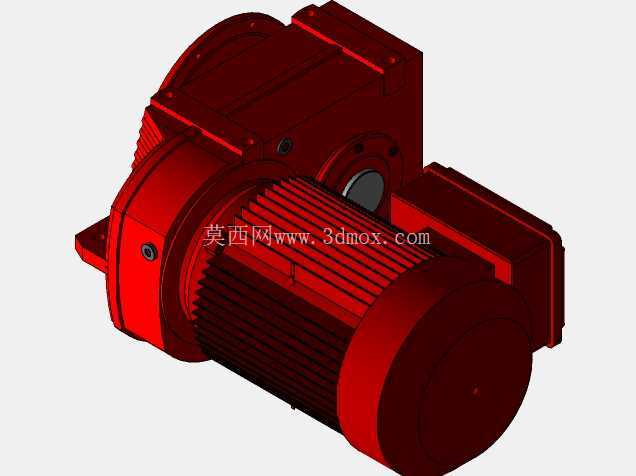

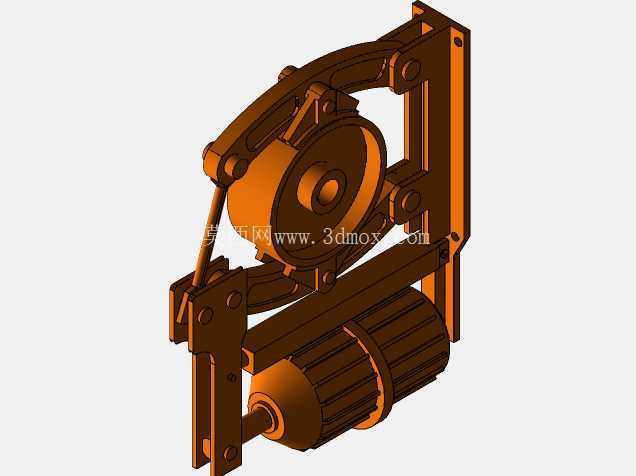

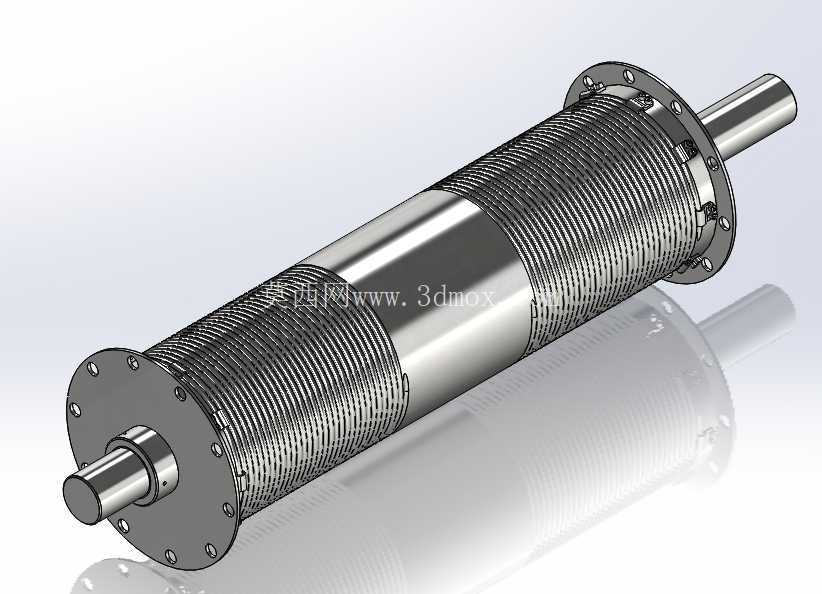

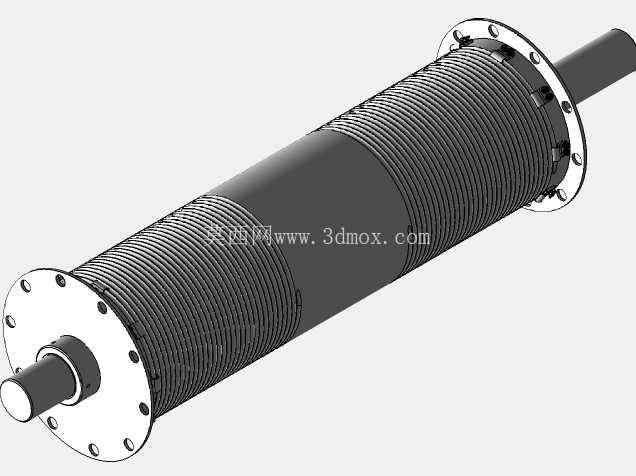

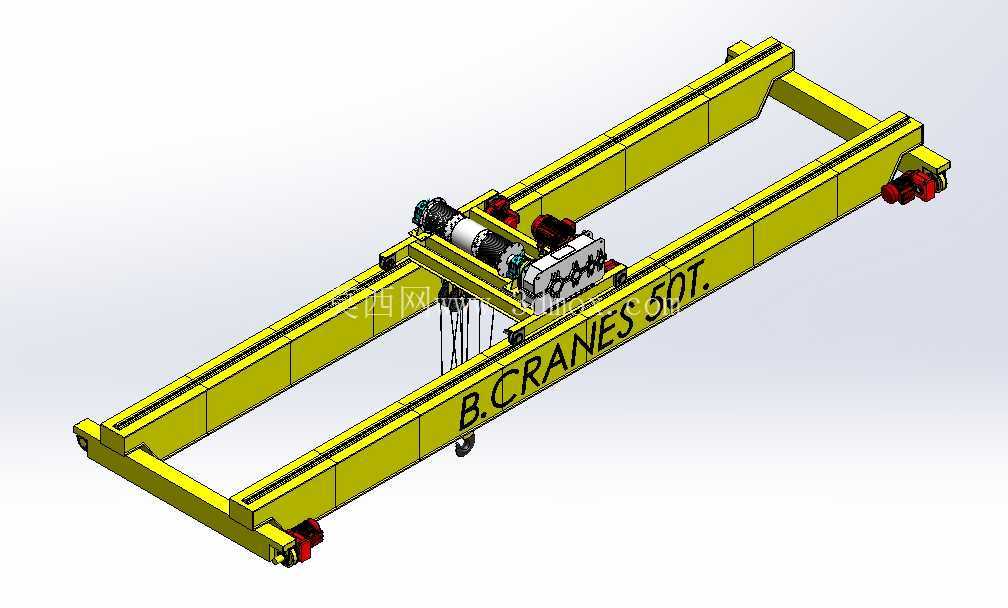

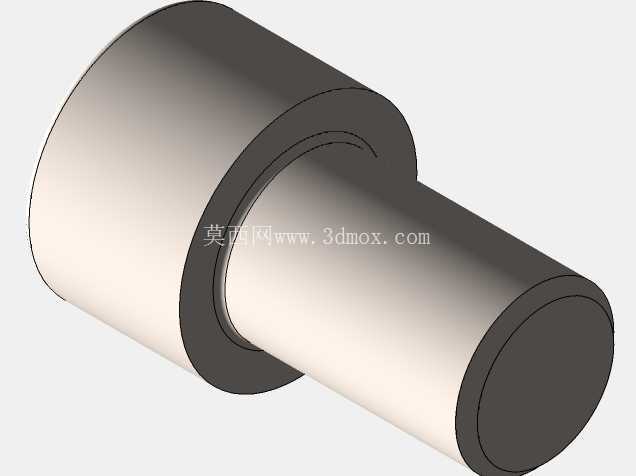

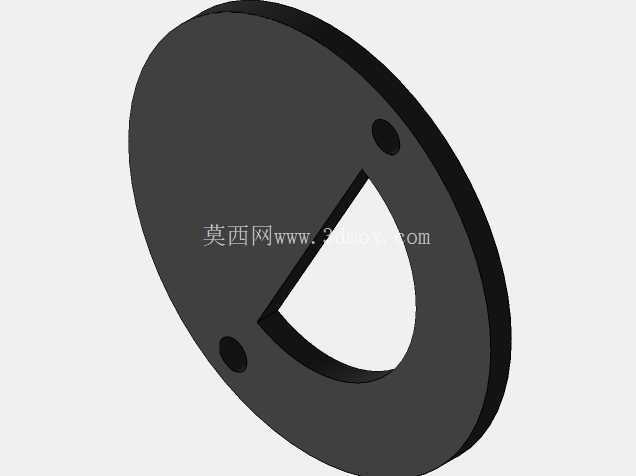

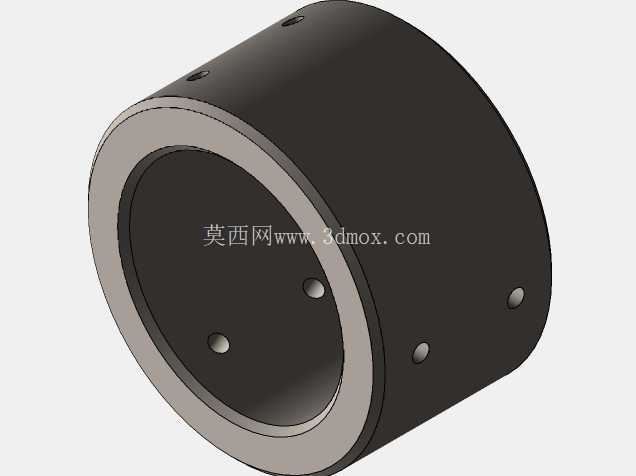

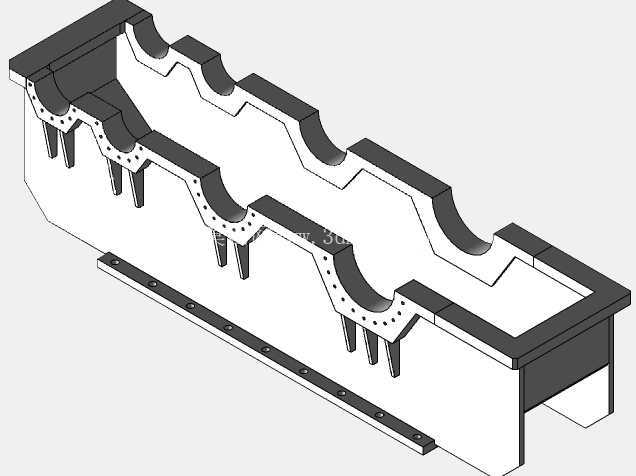

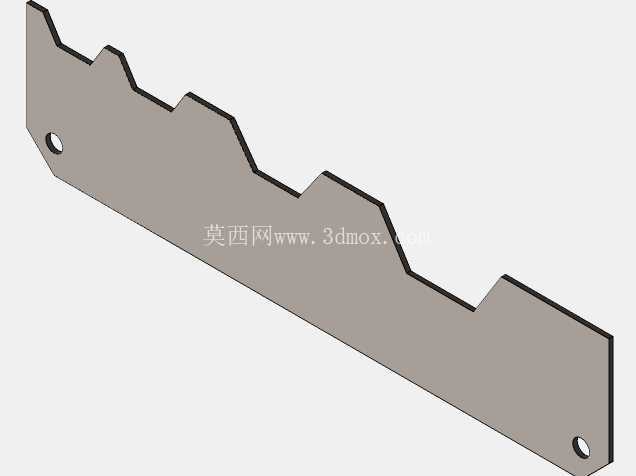

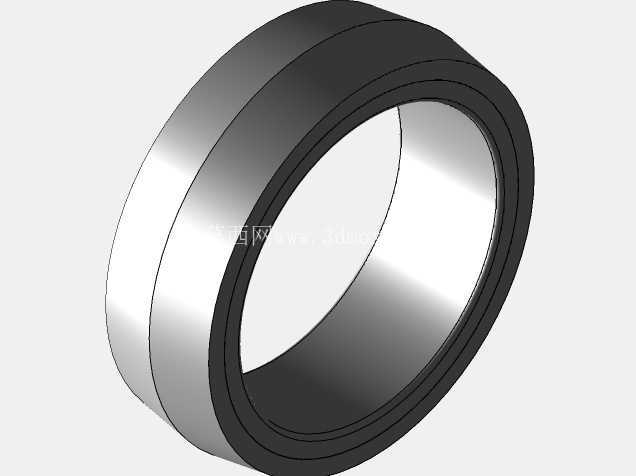

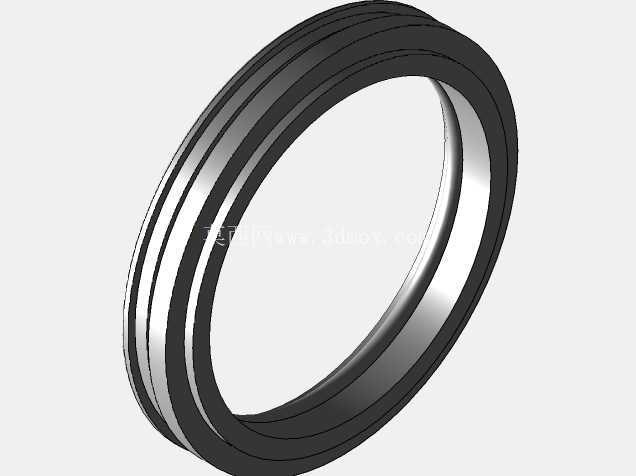

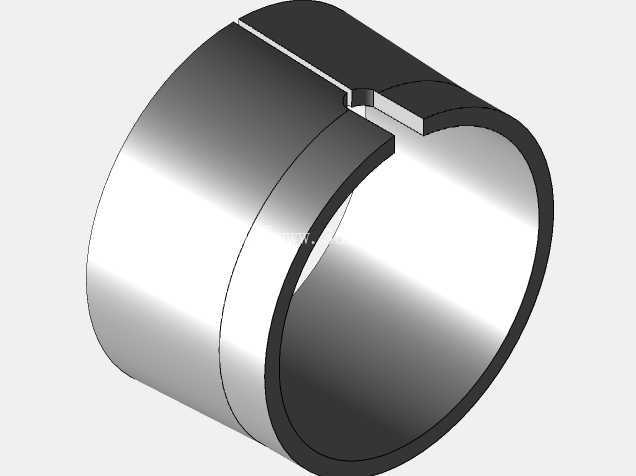

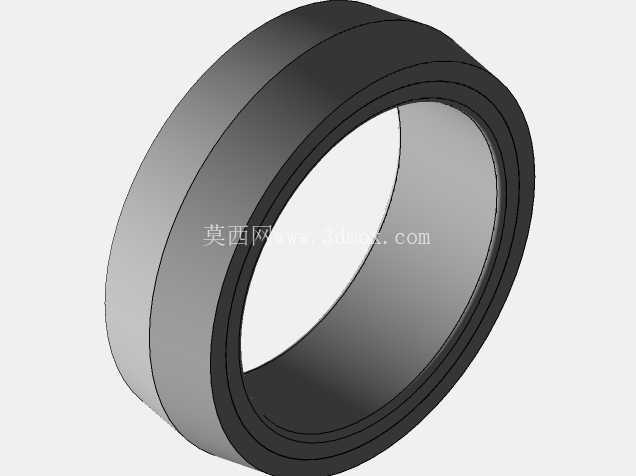

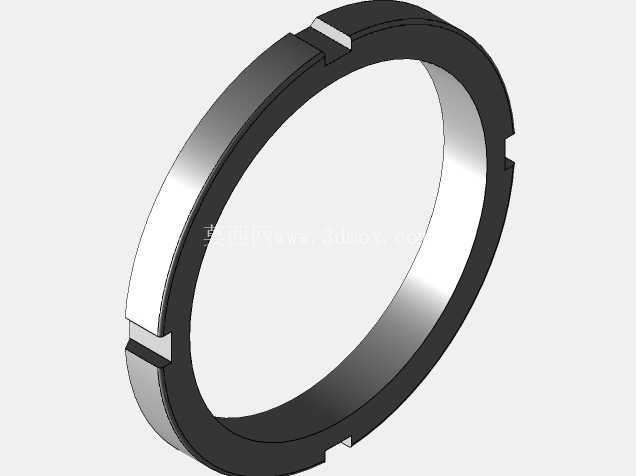

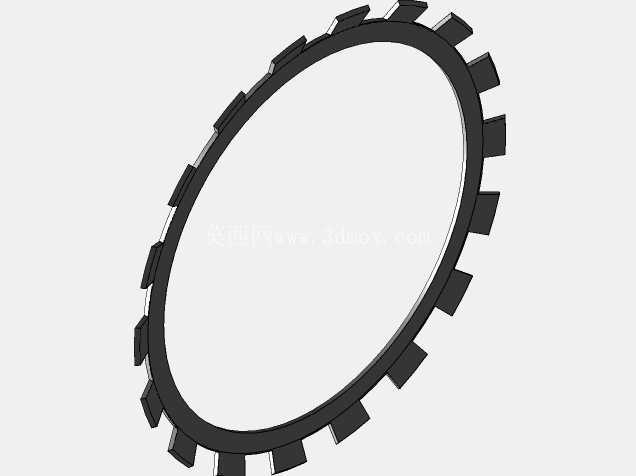

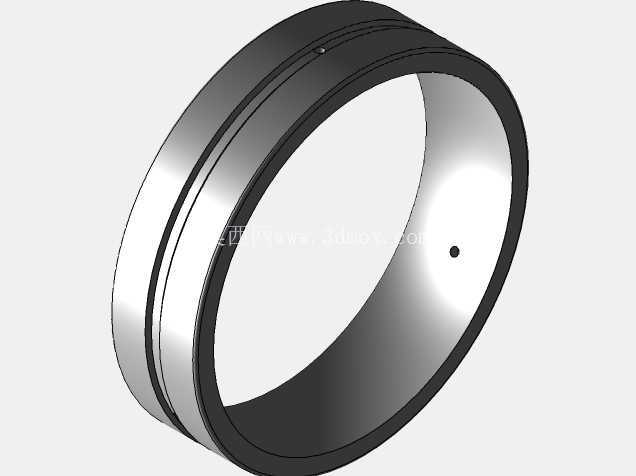

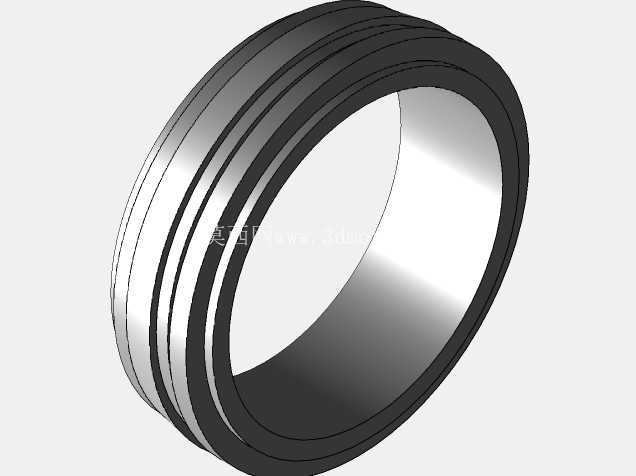

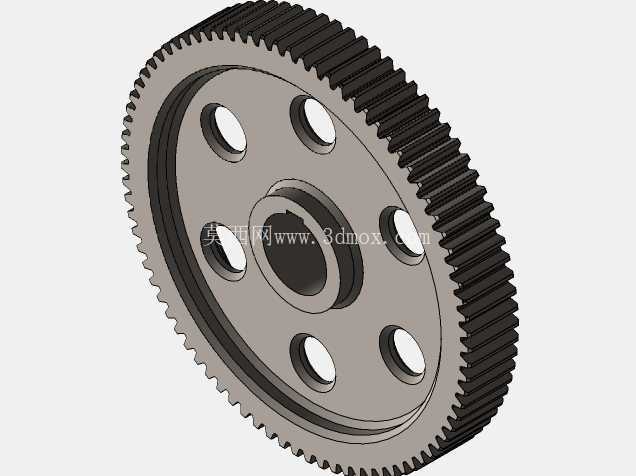

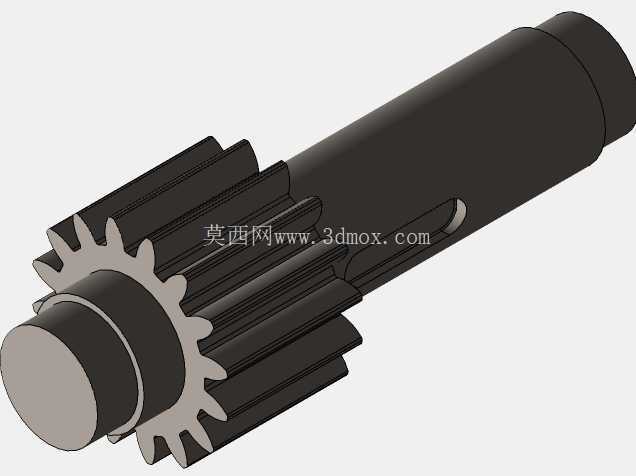

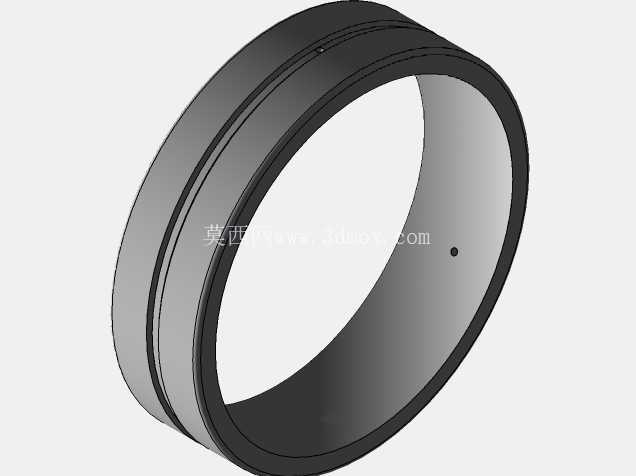

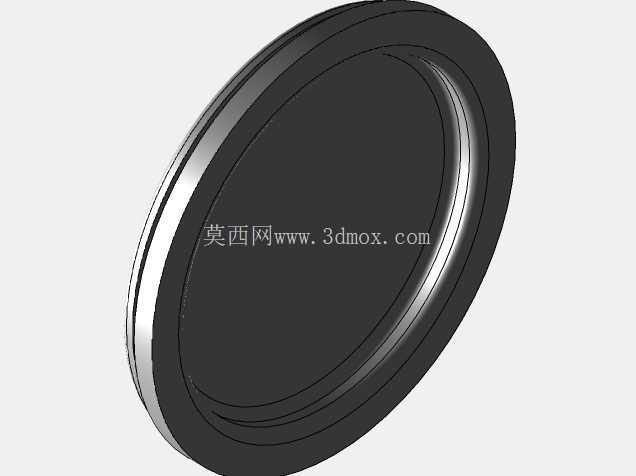

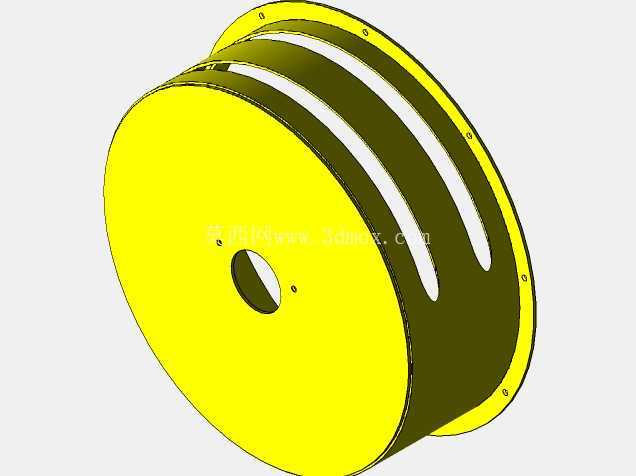

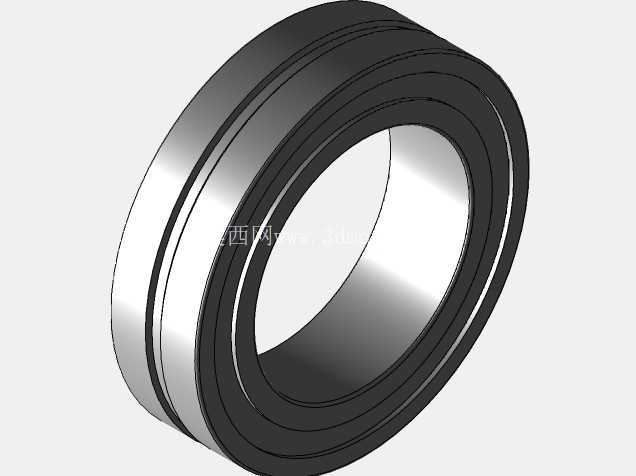

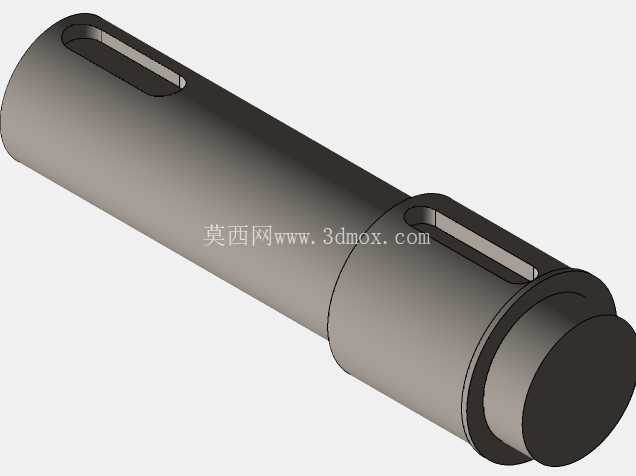

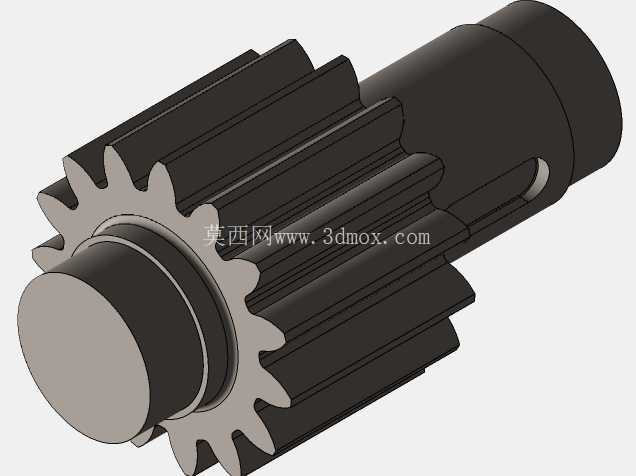

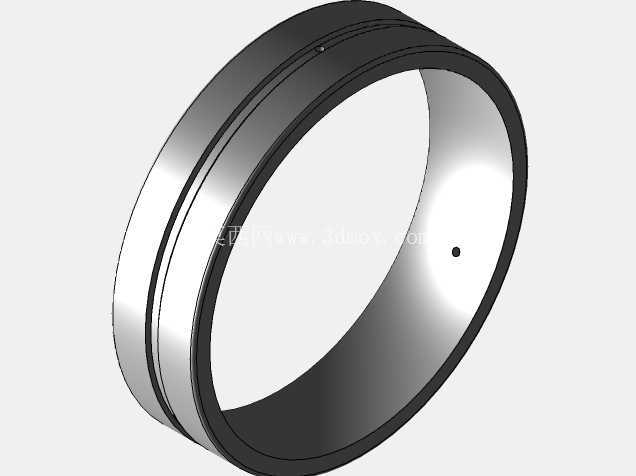

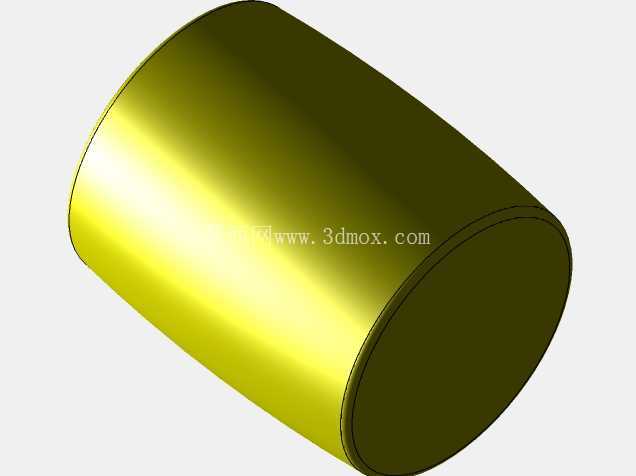

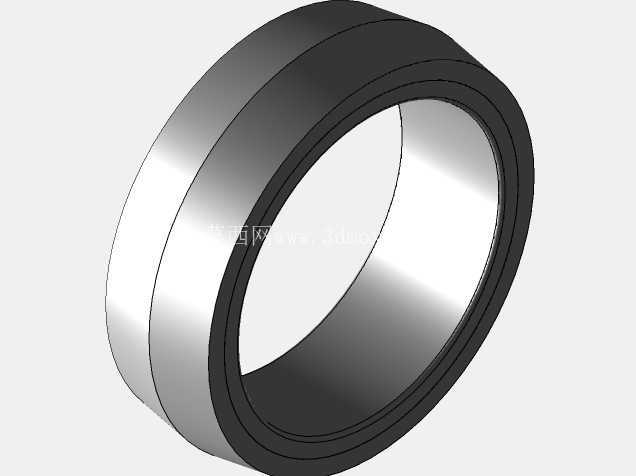

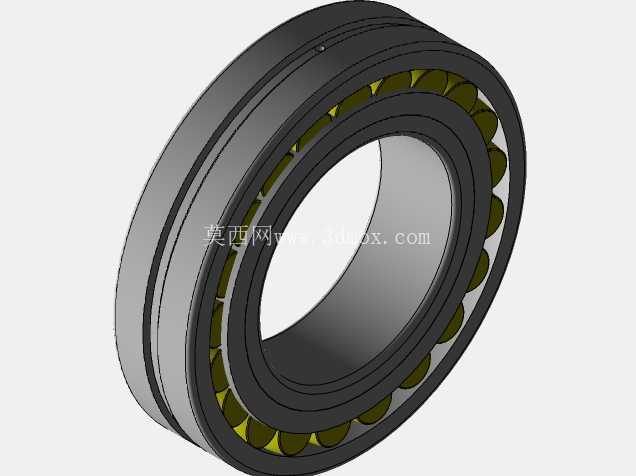

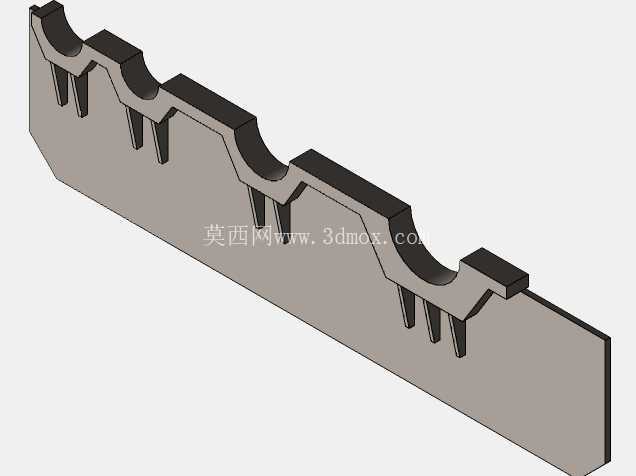

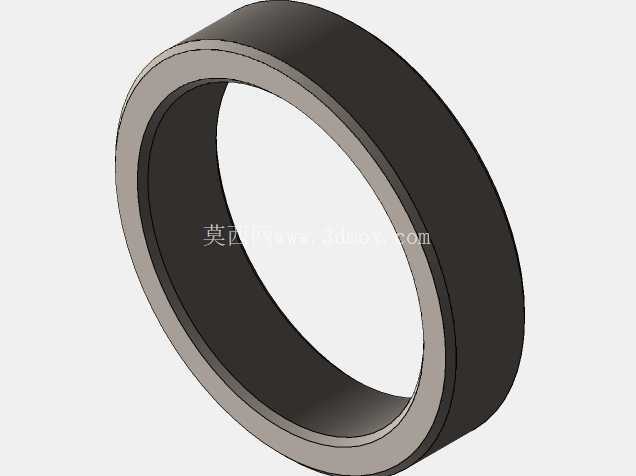

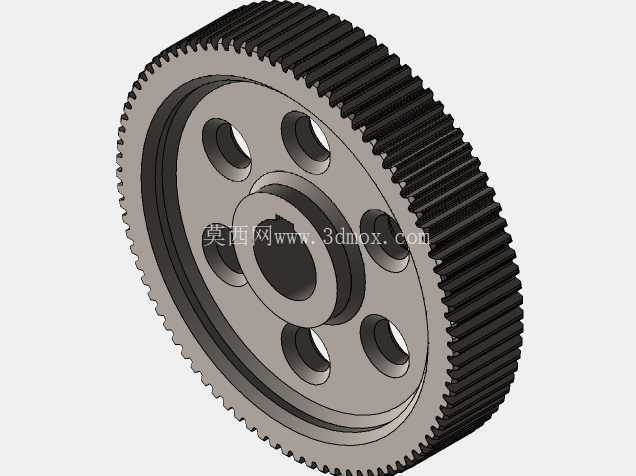

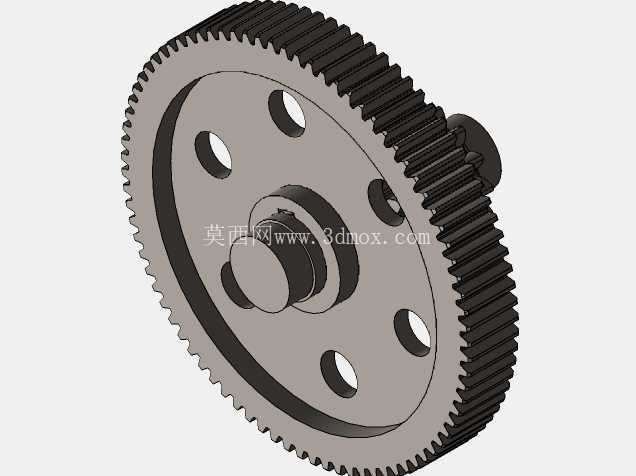

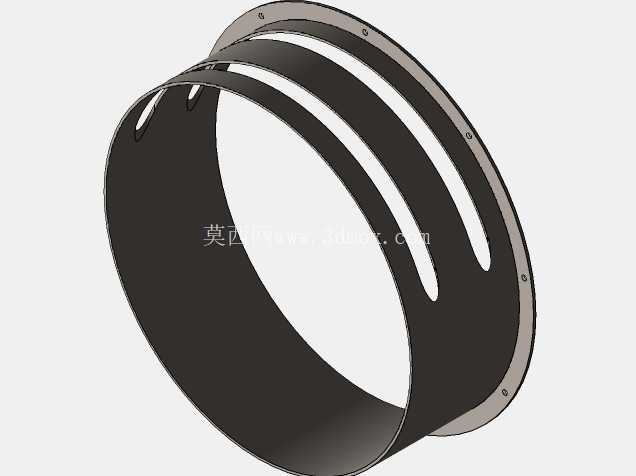

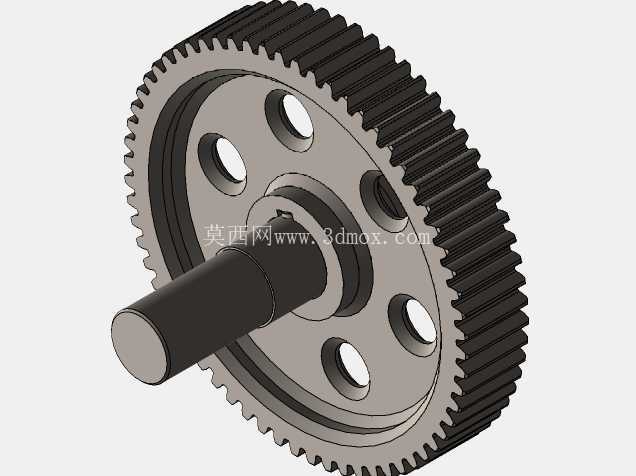

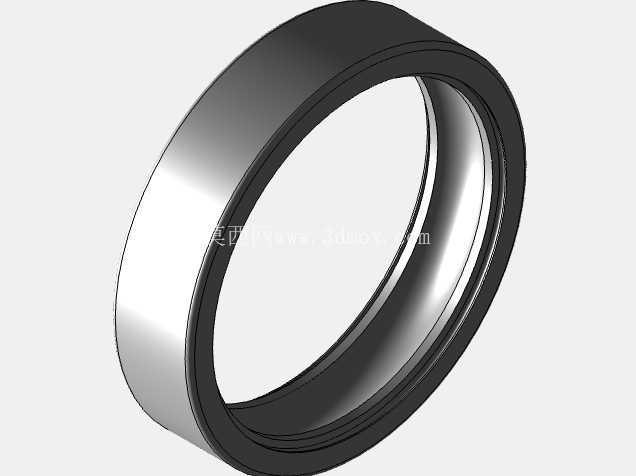

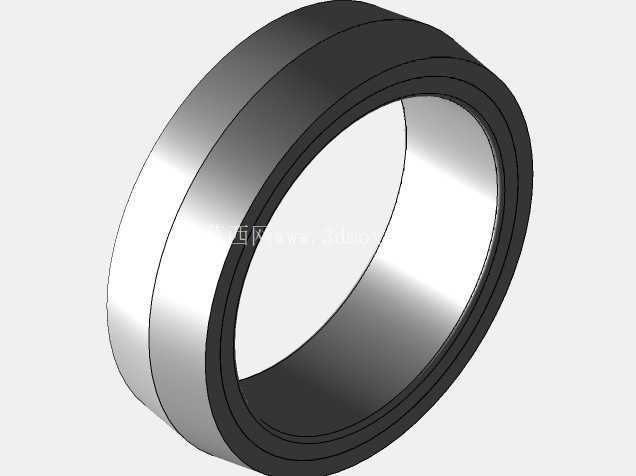

　　从结构设计逻辑来看，整套模型优先还原了实际设备的载荷传递路径：起重小车沿主梁上翼缘板铺设的轨道运行，起升载荷通过小车车轮传递至双梁主梁，再经由主梁两端的端梁行走机构，将全部载荷传递给厂房两侧的立柱承轨梁，整套受力路径的结构件都做了等强度设计，在保证承载能力的前提下尽可能降低结构自重，减少厂房立柱的承载负荷。设备的核心起升机构采用多层缠绕卷筒配置，配合定滑轮组与吊钩组的倍率匹配，能在有限的卷筒长度内容纳足够长度的起升钢丝绳，满足厂房内常规起升高度的作业需求，卷筒两端的轴承座采用剖分式结构设计，方便后期运维时的部件拆装更换，起升驱动单元与卷筒之间采用刚性联轴器连接，保证大扭矩传递的可靠性，制动单元直接集成在驱动电机输出端，失电状态下能快速锁止起升机构，避免吊重下坠的安全风险。在重型制造车间、钢材仓储堆场、大型装备组装厂区这类需要频繁完成大吨位物料跨区域转运的场景中，双梁桥式起重机是覆盖作业区间内无死角物料调运的核心设备，这款额定载荷50吨的桥式起重机结构，完全按照实际工业场景的作业需求搭建，主梁采用箱型双梁布局，相比单梁结构拥有更高的垂直方向刚度与侧向抗扭性能，能适配大跨度厂房内的重载长周期作业需求，避免长期满载运行后主梁出现下挠变形的问题。

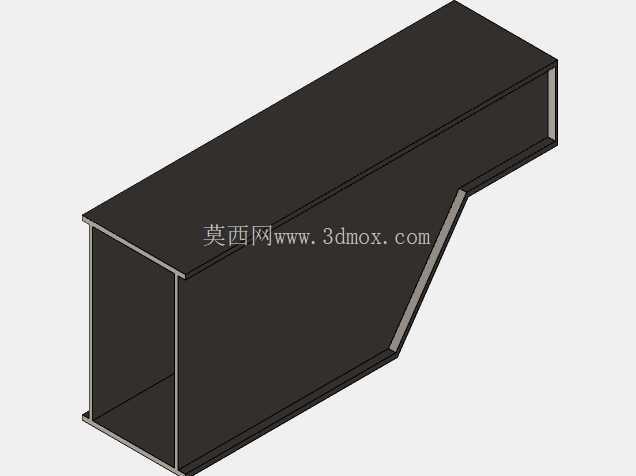

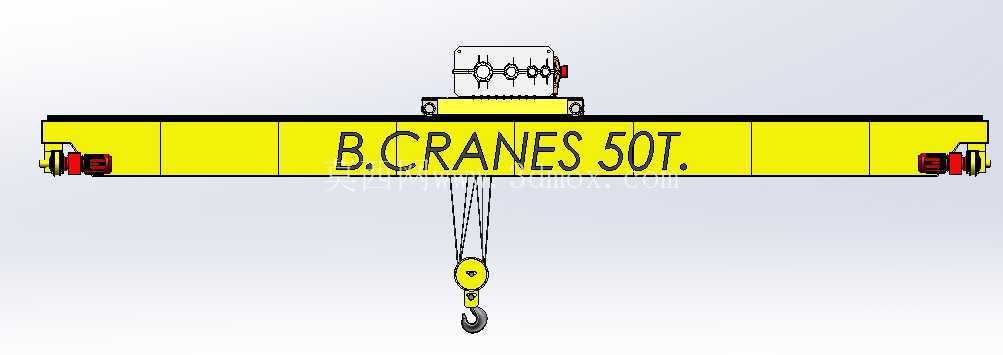

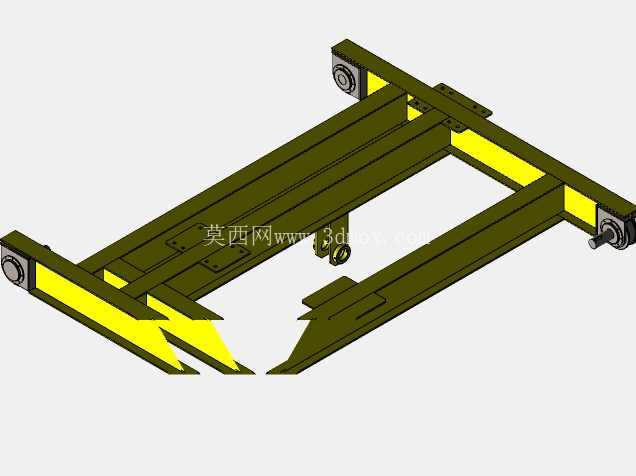

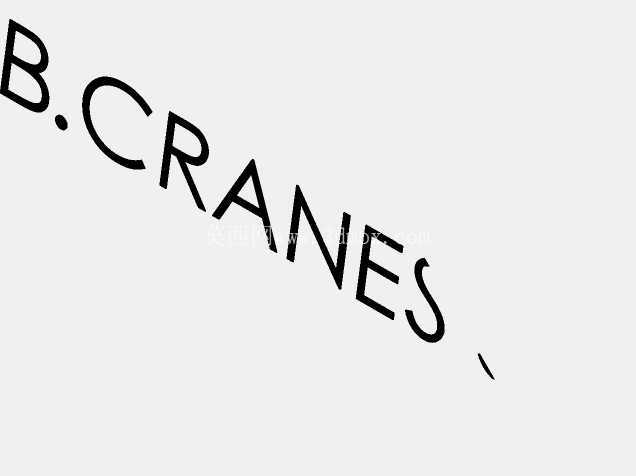

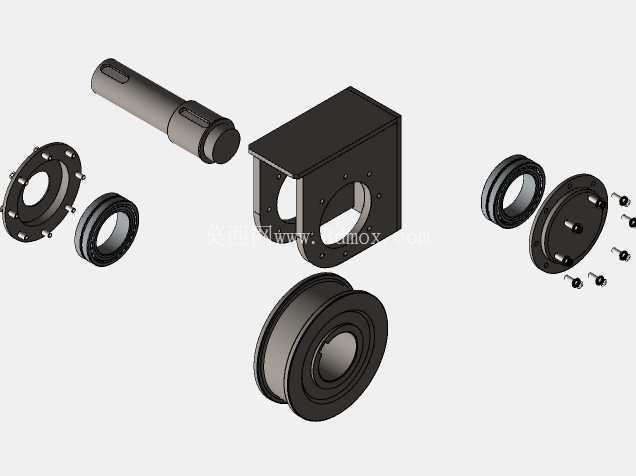

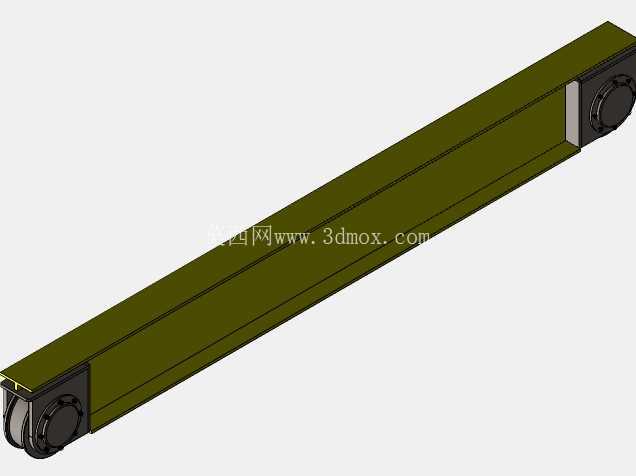

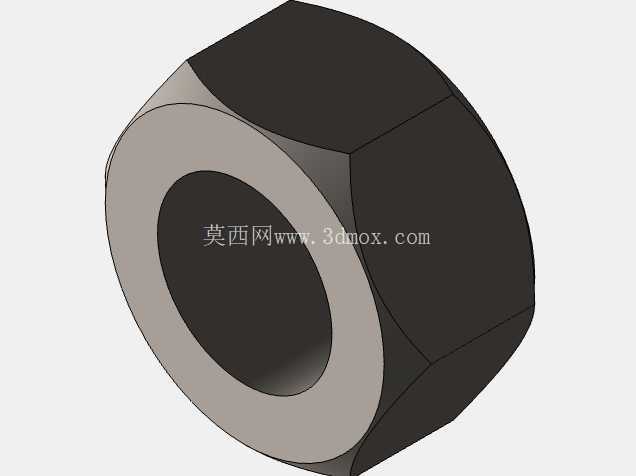

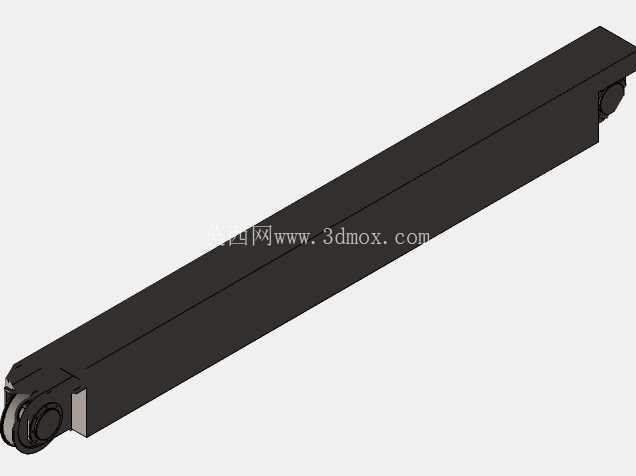

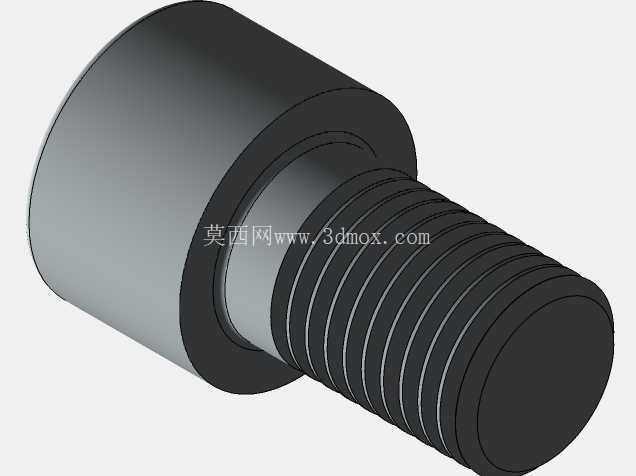

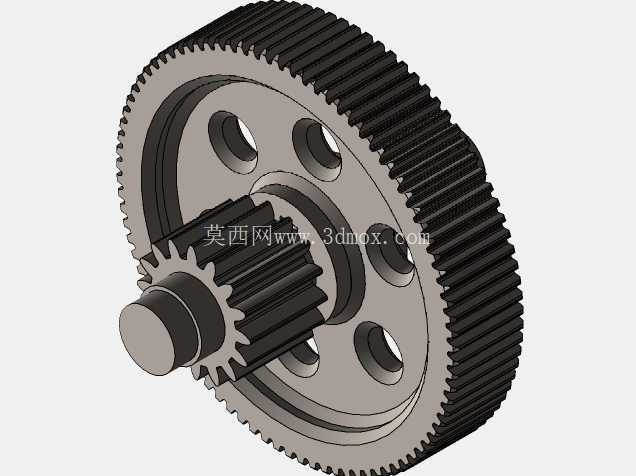

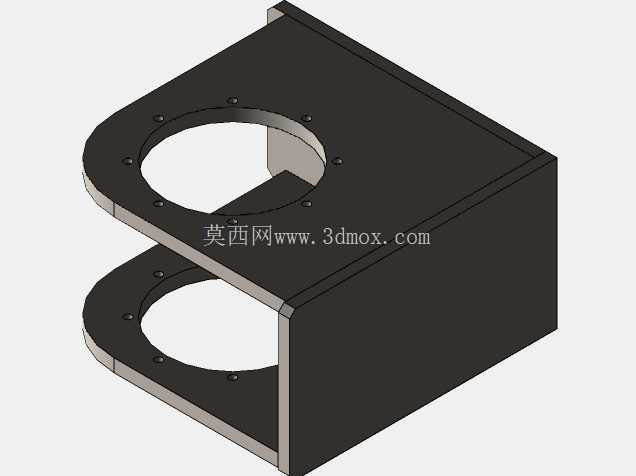

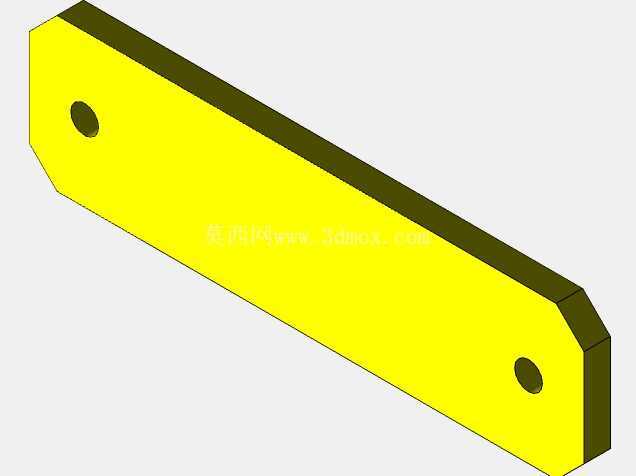

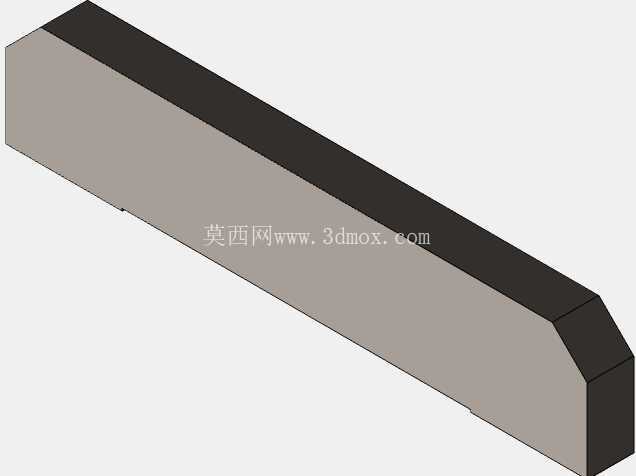

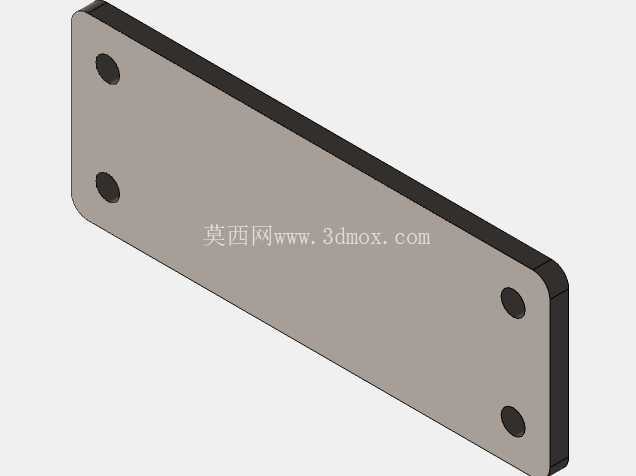

　　起重小车的行走轮采用轮缘带导向的结构，能在运行过程中自动修正偏移，避免出现啃轨问题，小车架采用焊接箱型结构，上面预留了起升机构、行走机构的安装定位基准面，所有安装孔位都按照实际装配公差做了位置约束，建模时完全还原了螺栓连接的间隙配合关系，能直接用于虚拟装配校验。主梁侧面标注的载荷标识，是实际设备安全标识的一部分，用于现场作业人员直观识别设备额定载荷，避免超载作业。端梁部分的行走机构采用分别驱动的配置，两端的驱动电机通过传动轴同步转速，保证大车运行时两端行走轮的线速度一致，避免出现运行卡滞、轨道磨损不均的问题，端梁与主梁之间采用高强度螺栓连接，连接面做了抗剪键设计，能承受大车启动、制动时产生的水平剪切力。

　　从安装边界来看，这套双梁结构的跨度适配常规重型厂房的柱距范围，起升机构的最小轮廓尺寸满足厂房顶部安全距离要求，吊钩的下极限位置能覆盖车间地面的作业区间，小车的运行行程能到达主梁两端的极限位置，不存在作业盲区。建模过程中对所有运动部件都做了运动干涉检查，包括起升钢丝绳的收放路径、小车行走时与主梁走台护栏的间隙、大车运行时端梁与厂房立柱的安全距离，都预留了足够的运维操作空间，走台板的位置、护栏的高度也都按照工业安全规范做了还原，能直接作为同类型起重设备设计的参考模型，也可用于车间布局规划时的设备占位模拟，帮助设计人员提前校验厂房内物料转运路径的合理性，避免后期设备安装时出现空间干涉问题。

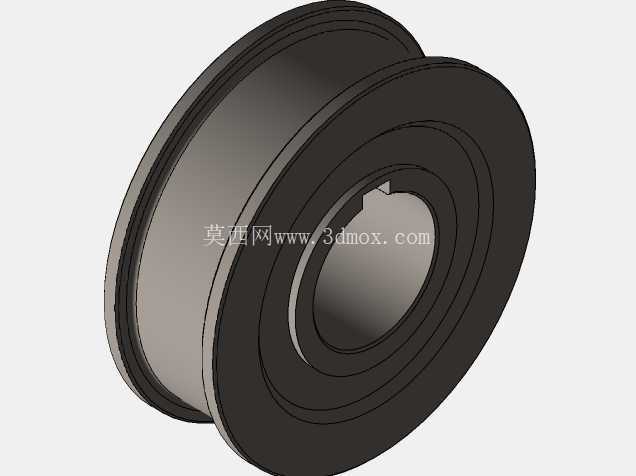

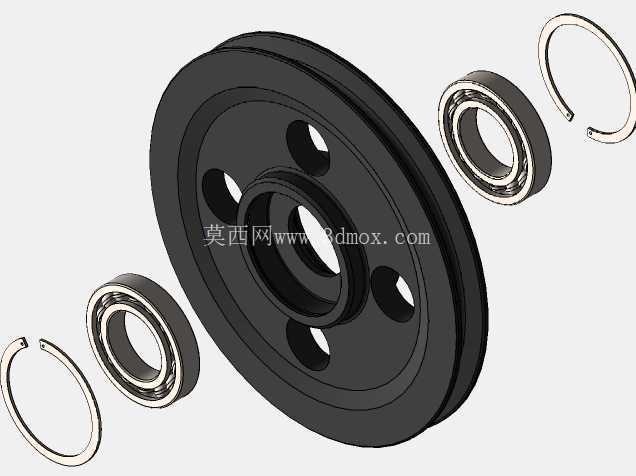

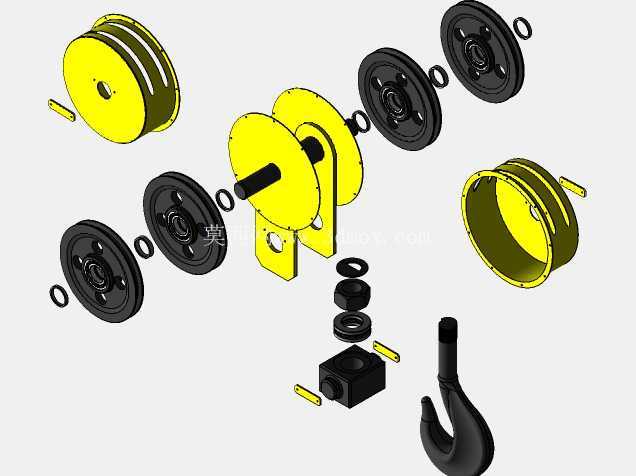

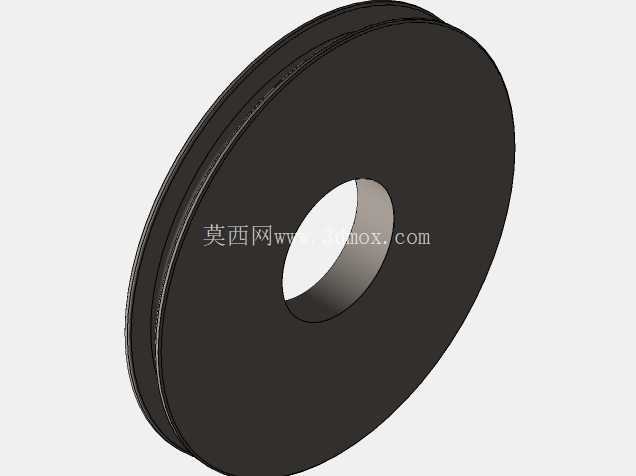

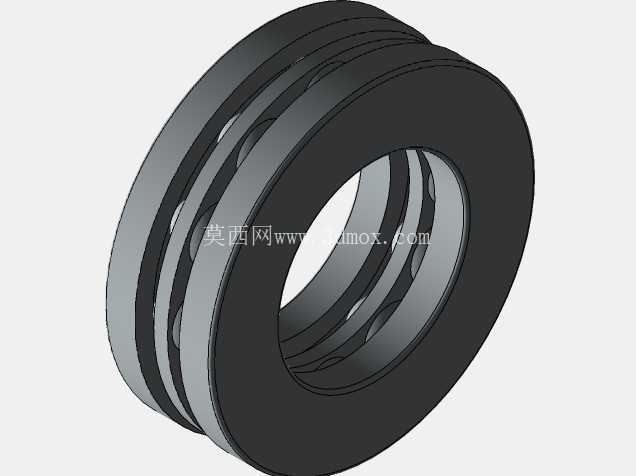

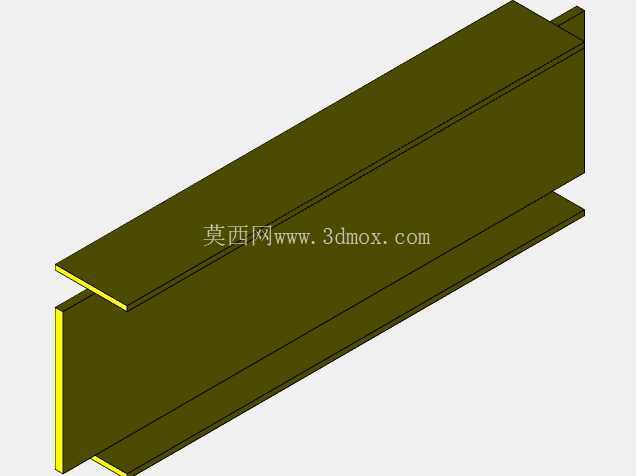

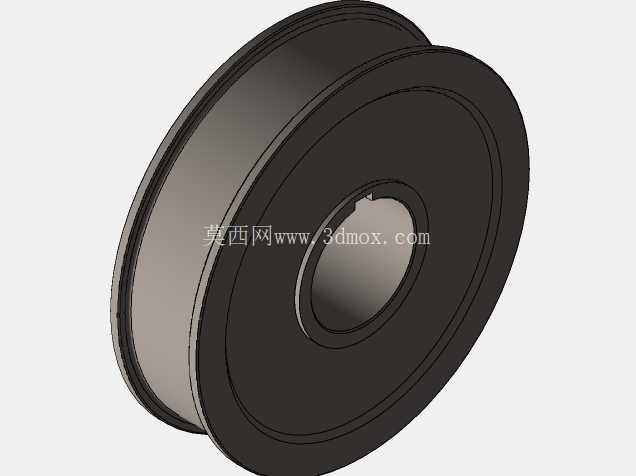

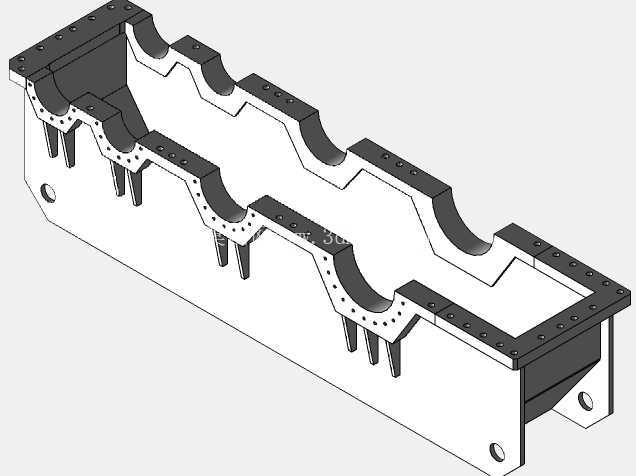

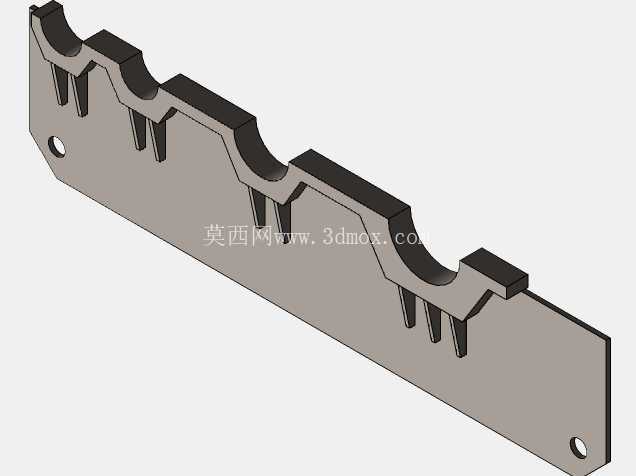

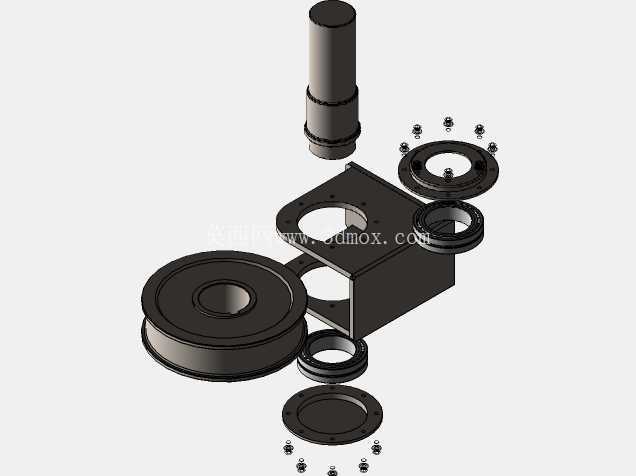

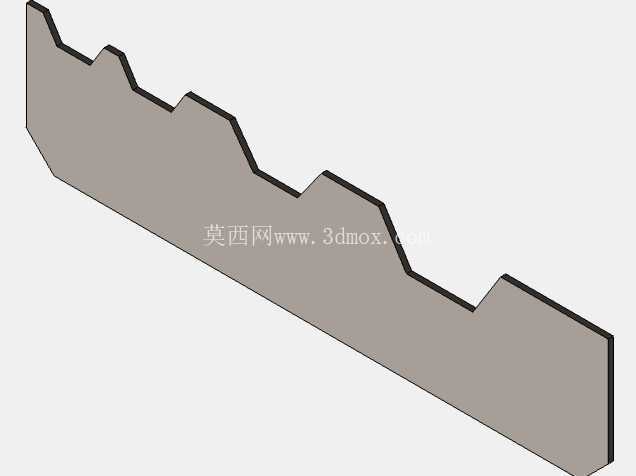

　　吊钩组采用锻造吊钩搭配推力轴承的结构，能在吊重状态下灵活旋转，方便吊重对位，滑轮组的绳槽配比完全符合钢丝绳缠绕的曲率要求，减少钢丝绳的弯折磨损，延长易损件的使用寿命。整套结构没有冗余的装饰性设计，所有部件都服务于重载起重的实际功能需求，每一处连接结构、加强筋的布置都对应实际受力的需求，比如主梁腹板处的横向加劲肋间距，是按照腹板局部稳定的计算结果设置的，能避免腹板在轮压作用下出现局部失稳，主梁上翼缘的轨道安装位置做了局部加厚处理，分散小车轮压带来的局部集中应力。
