工业流体输送管路集成系统布局设计

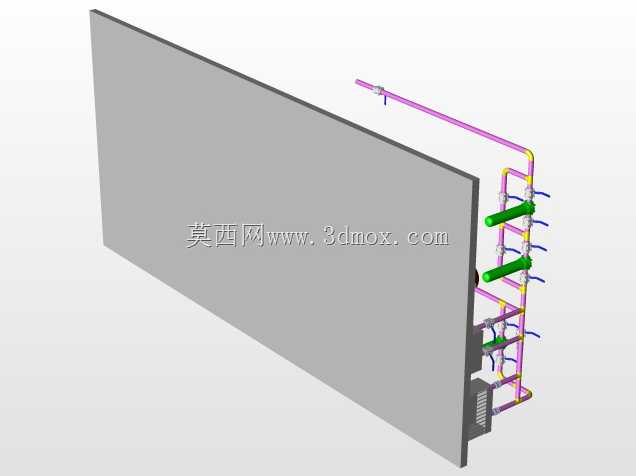

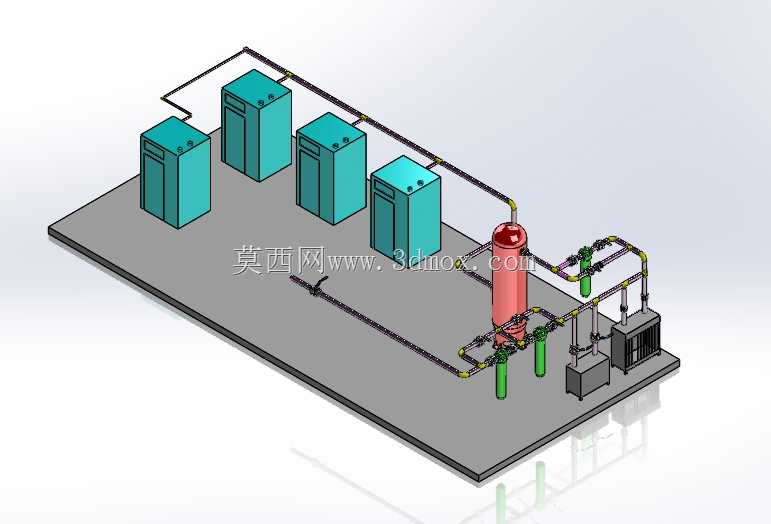

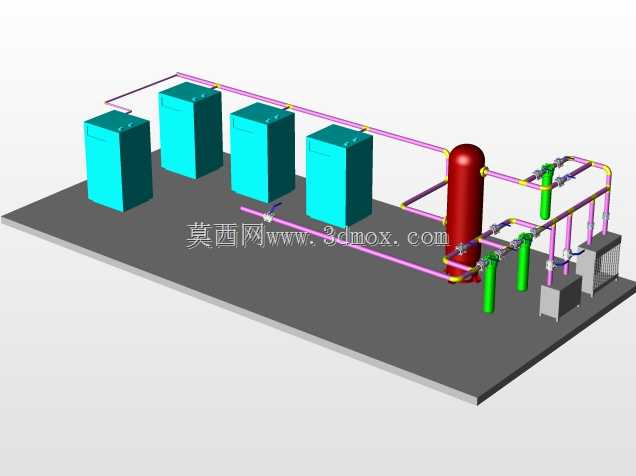

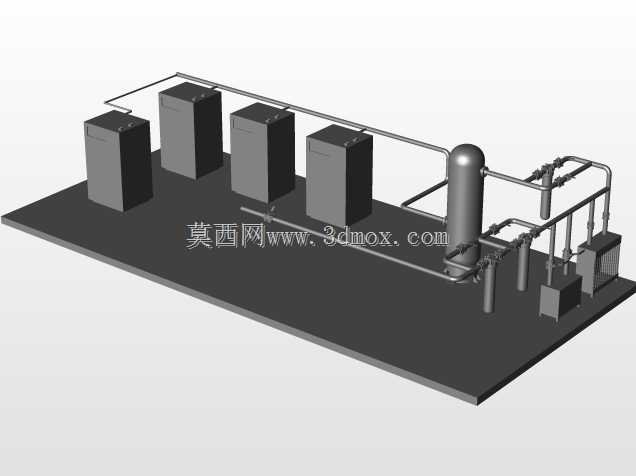

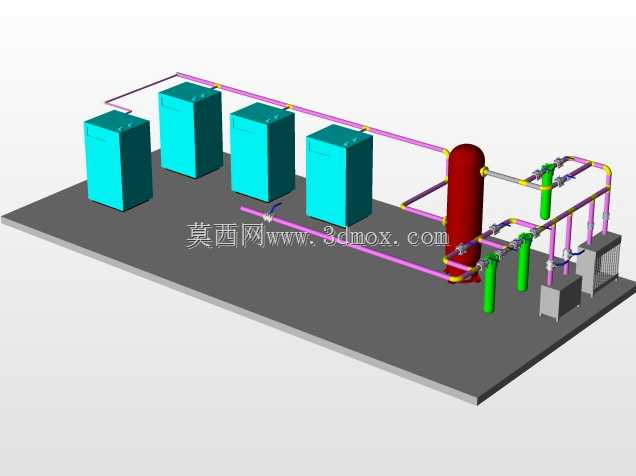

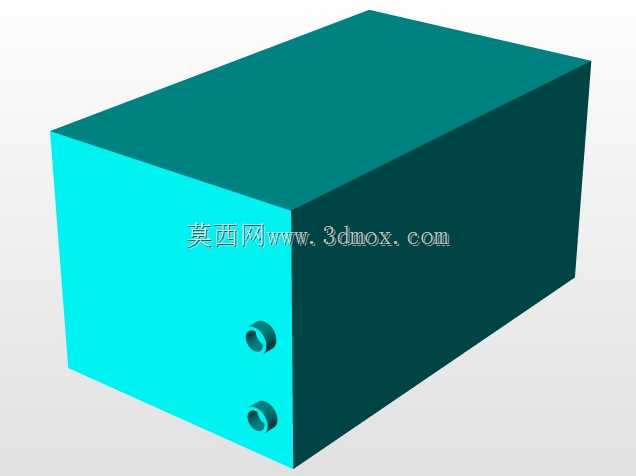

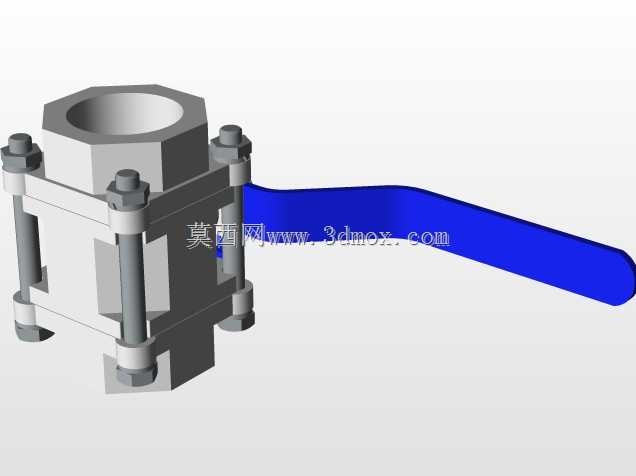

　　这套管路集成布局主要面向中小型工业厂区的流体介质分配输送场景，常见于车间冷却循环、工艺介质供给、压缩空气分输这类需要多工位同步供料的工况，整套系统采用撬装式集成设计思路，所有管路、罐体、阀组、处理单元都预安装在统一的钢制底座上，现场仅需对接总进出管口即可完成投用，大幅减少现场配管的施工周期与安装误差。从结构布局来看，四台并排布置的立式柜体是终端工位的介质接入单元，每台柜体对应一个独立的用能工位，管路从主立管引出后通过分支弯头接入各柜体侧部接口，分支点位置全部设置手动截止阀，可单独切断单工位介质供给，不影响其他工位的正常运行，这种分支设计在多工位生产线的流体配套中十分常用，能有效降低单点故障对整线运行的影响。

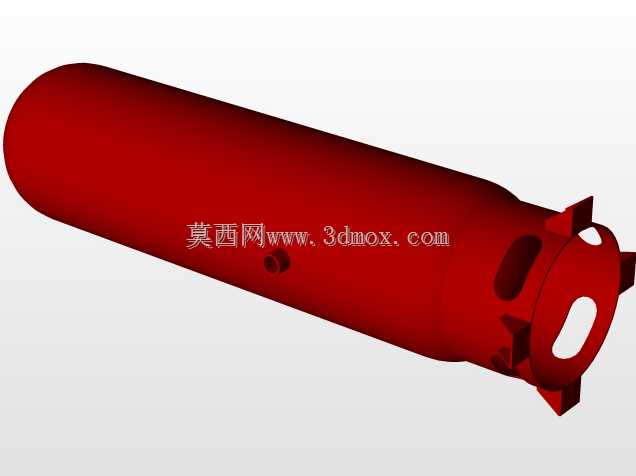

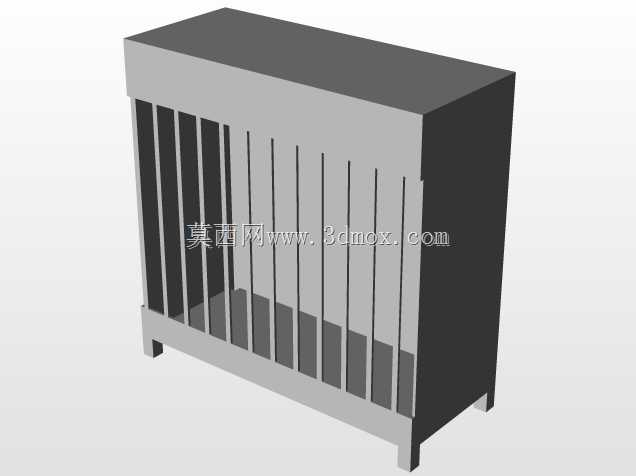

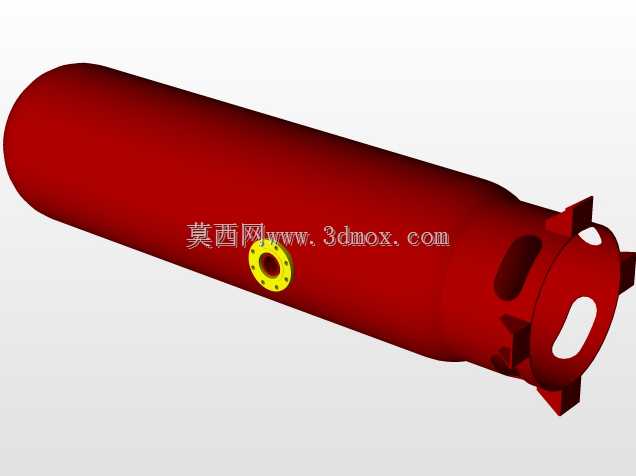

　　中间的红色立式承压罐体是整套系统的缓冲稳压单元，罐体底部设置三个支撑脚固定在底座上，顶部通过异径接头接入主输送管路，罐体的作用是平抑管路内的介质压力波动，避免前端泵组启停或者工位阀门开关时产生的水锤效应冲击管路与终端设备，罐体侧壁预留的压力检测接口可直接安装压力表或者压力传感器，实时监测罐内压力状态，为系统压力调控提供数据支撑。罐体出口侧连接的三组绿色立式过滤单元，主要用于截留介质中的固体杂质，避免杂质进入终端工位的精密设备造成流道堵塞或者部件磨损，过滤单元采用上下快装结构，滤芯更换时无需拆解周边管路，仅需松开上部快装卡箍即可抽出滤芯完成更换，日常维护操作十分便捷。过滤单元后侧布置的风冷式换热机组，主要用于对循环介质进行温度调控，

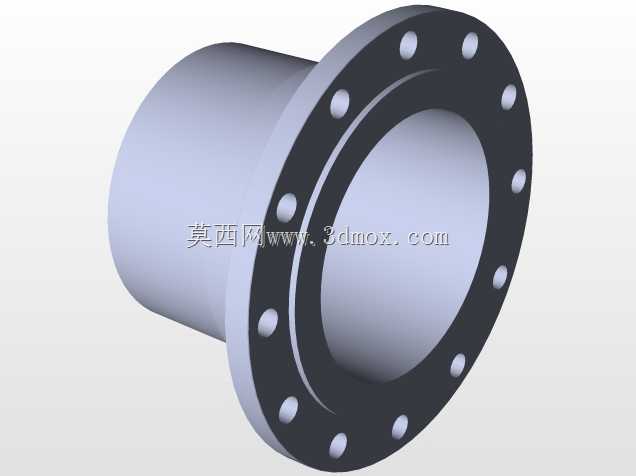

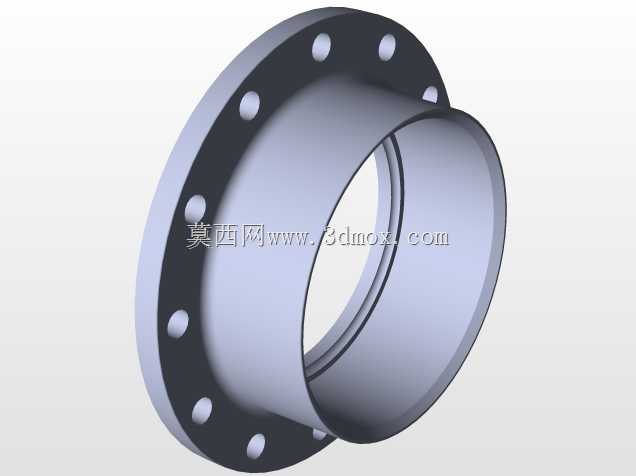

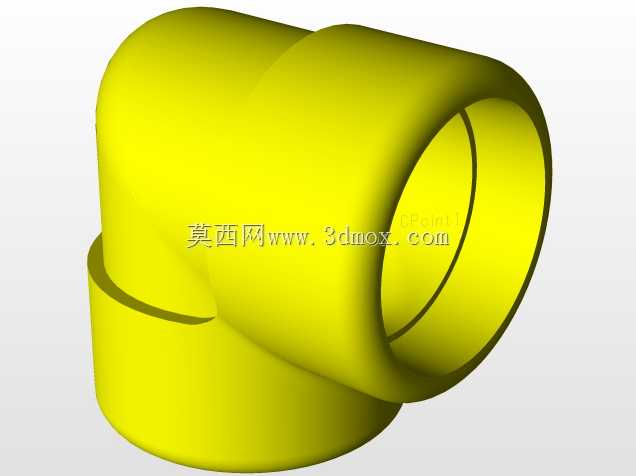

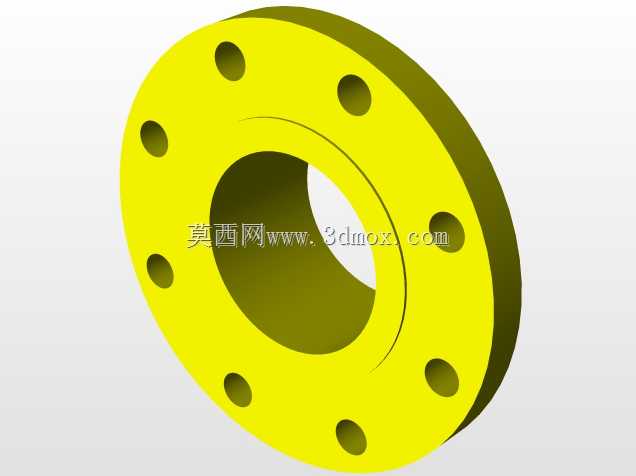

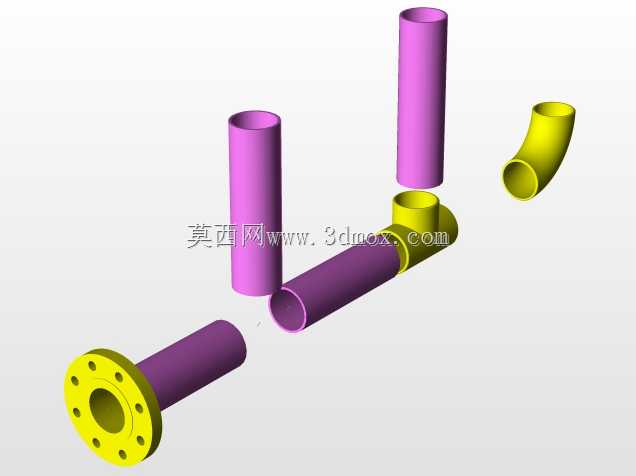

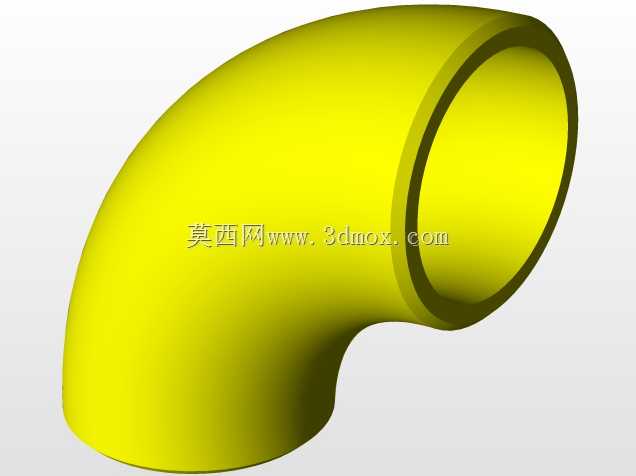

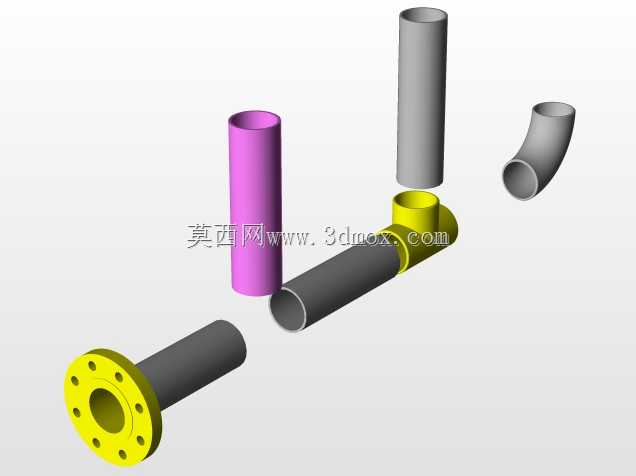

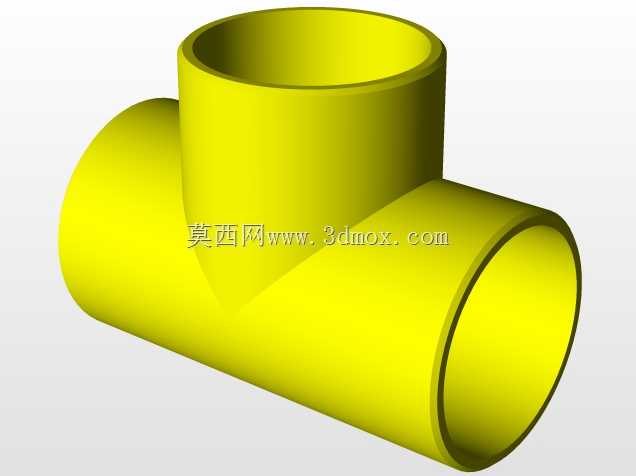

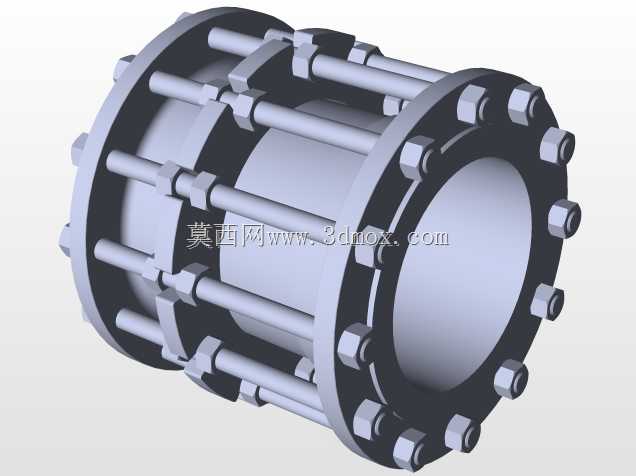

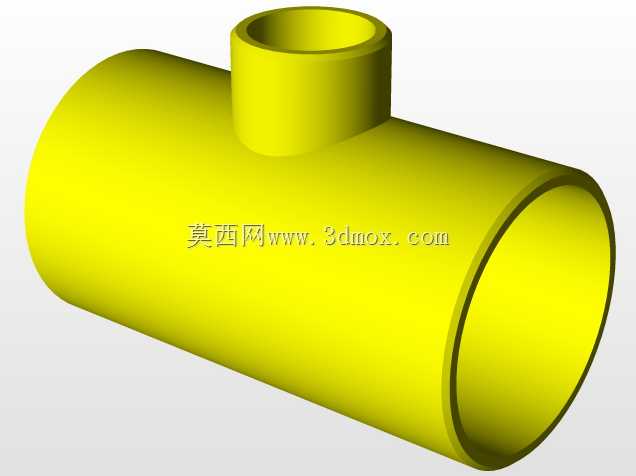

　　当介质经过工位换热后温度升高，回流经过换热机组时将热量散出，保证供给工位的介质温度稳定在工艺要求范围内，换热机组的进出口管路都设置了温度检测点，可根据进出口温差调整换热功率，匹配不同工况下的温度控制需求。整套管路的走向全部沿底座边缘与设备间隙排布，尽量减少直角弯头的使用，降低管路沿程阻力损失，管路之间通过等径三通、90度弯头、法兰接头完成连接，所有管路的固定都采用管卡与底座上的预焊安装座连接，避免设备运输或者运行过程中管路产生位移变形。安装边界方面，整套撬装底座的长宽尺寸适配标准工业厂房的设备安装通道，整体高度满足车间常规净空要求，所有外接接口都集中布置在底座同侧的边缘位置，现场对接时无需在撬装底部或者侧部额外开挖管线沟槽，

　　底座上预留的地脚螺栓孔可直接与地面预埋螺栓固定，抵消管路内介质流动产生的振动。设计过程中充分考虑了日常操作的空间需求，所有阀门的操作手柄都朝向巡检通道一侧，操作人员站在通道内即可完成所有阀门的开关操作，过滤单元、换热机组的维护侧都预留了足够的拆装空间，后期更换部件时无需拆除周边其他设备。管路的管径选择根据各工位的额定流量匹配，主输送管路采用大管径设计保证总流量供给，分支管路根据对应工位的流量需求缩小管径，在保证供液能力的前提下控制材料成本，管路的壁厚选择根据系统额定工作压力确定，满足承压要求的同时避免过度设计造成的材料浪费。
