嵌入式发电机组控制操作面板结构设计

　　这款发电机组控制器是面向固定式、移动式柴油/燃气发电机组配套开发的人机交互核心部件，主要承担机组运行状态监测、启停逻辑控制、故障告警输出、运行参数调整的核心功能，适配功率段覆盖10kW到2000kW的常用商用、工业用发电机组，广泛应用在数据中心备用电源、工地临时供电、工厂应急保电、通信基站后备电源、野外作业供电等场景，是整套发电机组电控系统的操作与显示终端。

　　从实际安装适配角度看，该控制器采用标准嵌入式面板安装结构，壳体后侧设计有对称的卡扣安装位，适配常规电控柜门板的开孔尺寸，安装时仅需在柜体门板开出对应尺寸的矩形开孔，将控制器从正面推入开孔后，通过后侧卡扣卡紧即可完成固定，无需额外的螺丝固定结构，安装效率高，同时面板与柜体接触位置预留了密封胶条安装槽，可根据使用场景选配防水胶条，满足户外机组、移动电站的防尘防水要求，壳体整体深度控制在常规电控柜的内部安装空间范围内，不会与柜内的布线槽、继电器、接线端子排产生干涉，适配绝大多数标准发电机组控制柜的内部布局。

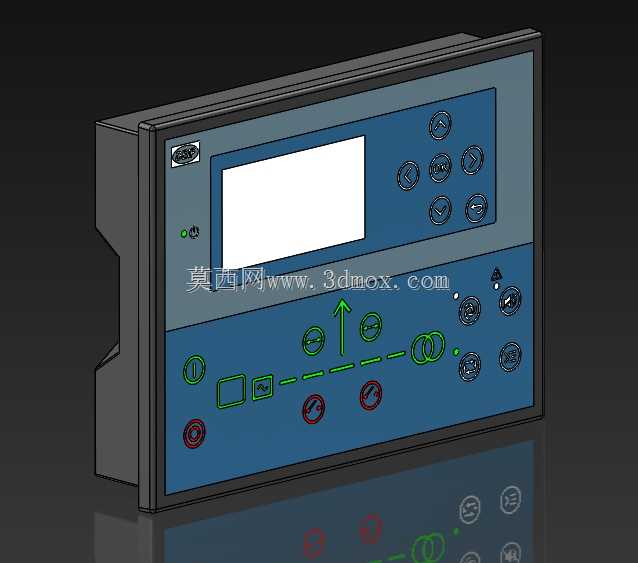

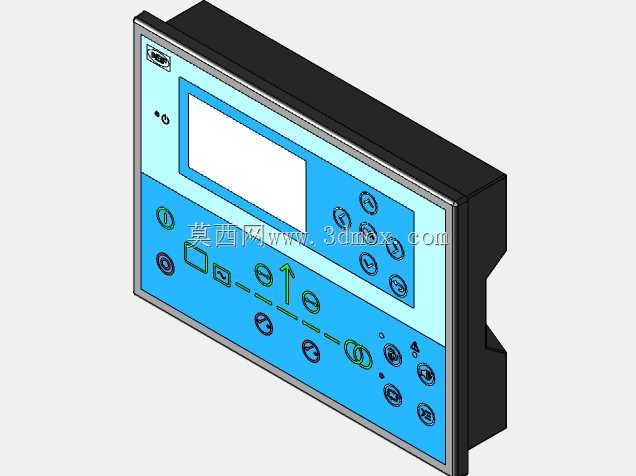

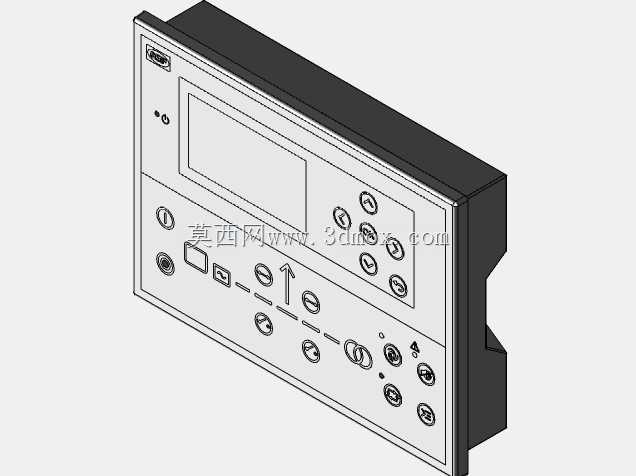

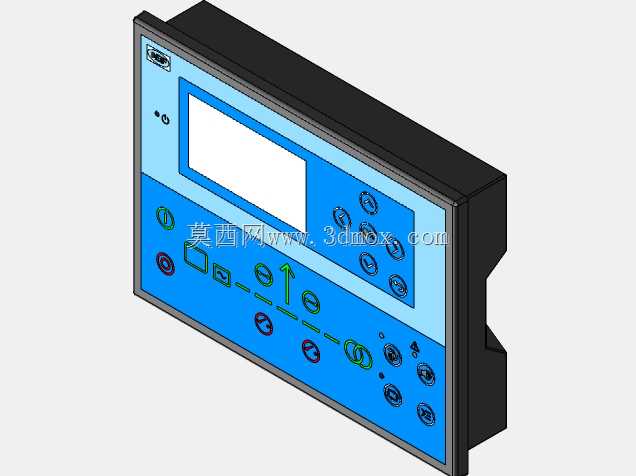

　　面板的人机交互布局完全围绕一线操作人员的使用习惯设计，上半区域设置大尺寸液晶显示屏，用于实时显示机组的输出电压、电流、频率、水温、油压、燃油液位、累计运行时长等核心参数，屏幕周边排布的圆形实体按键对应参数翻页、手动/自动模式切换、紧急停机复位、参数设置确认等高频操作，按键采用凸起式硅胶结构，操作人员佩戴劳保手套也可准确触发，避免误操作。下半区域的功能标识区通过不同颜色的丝印明确标注了机组的运行状态指示位，包括电源接通、机组运行、故障告警、合闸输出等状态对应的指示灯安装位，同时预留了手动启停、紧急停机的红色专用按键位，紧急停机按键采用带防护圈的设计，避免日常巡检时误碰触发停机。

　　结构设计上，壳体采用阻燃ABS工程塑料注塑成型，兼顾绝缘性能与结构强度，可耐受发电机组运行时的持续振动，不会出现壳体开裂、按键松脱的问题，内部电路板安装位设计有定位柱与减震垫安装槽，可降低机组运行振动对电路板上电子元件的影响，延长控制器的使用寿命。后侧的接线端口采用分层排布设计，强电接线端子与弱电信号端子分开布置，减少强电对弱电采样信号的干扰，接线端口外侧预留了线束固定座的安装位，方便现场布线时固定外接控制线束，避免拉扯导致接线松脱。

　　从设计落地的角度看，该控制器的外形结构充分考虑了现有发电机组的升级替换需求，安装开孔尺寸与市面主流同类型控制器完全兼容，老旧机组的控制器损坏更换时，无需重新修改柜体开孔，直接替换即可，大幅降低现场改造的工作量。面板的丝印标识采用耐磨UV印刷工艺，长期在户外光照、油污环境下使用也不会出现标识脱落、模糊的问题，适配发电机组长期在复杂工况下的使用需求。面板左上角预留了品牌标识的粘贴位，不同发电机组生产厂家可根据自身需求粘贴品牌Logo，无需重新开模修改面板结构，兼顾通用性与定制化需求。
