叉车配套可翻转切屑废料垃圾箱三维设计

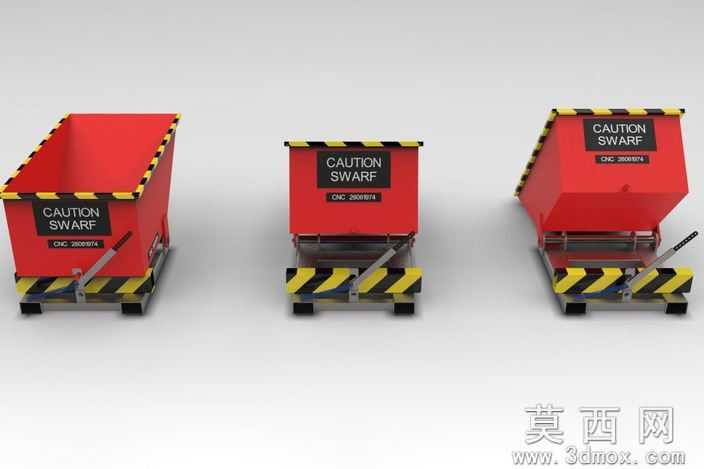

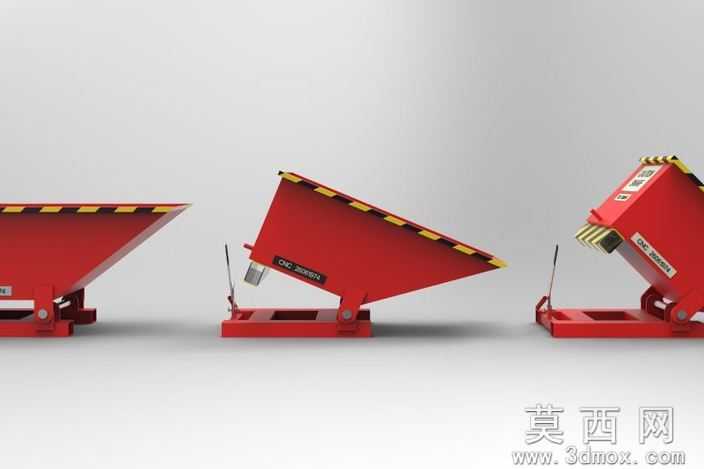

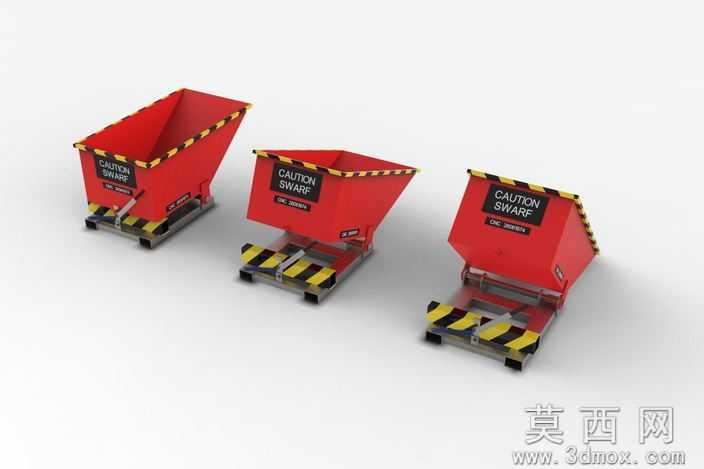

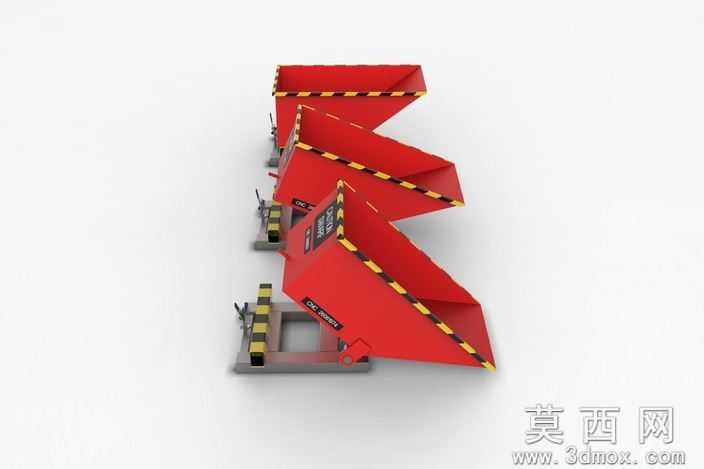

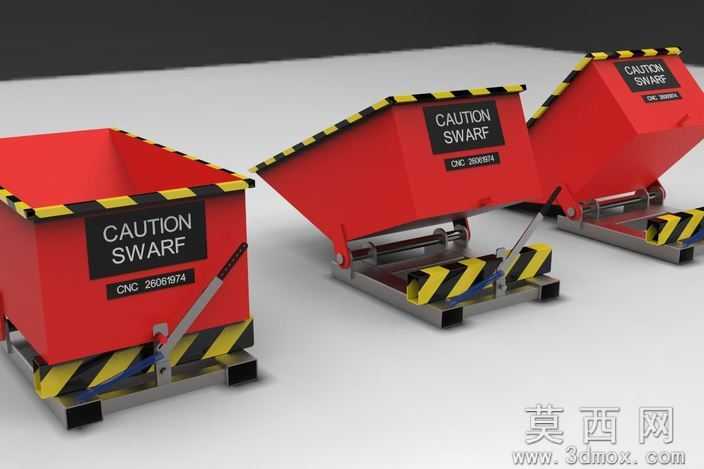

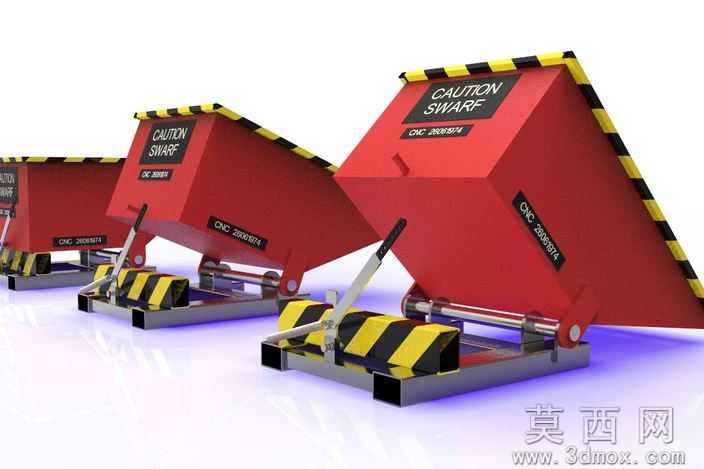

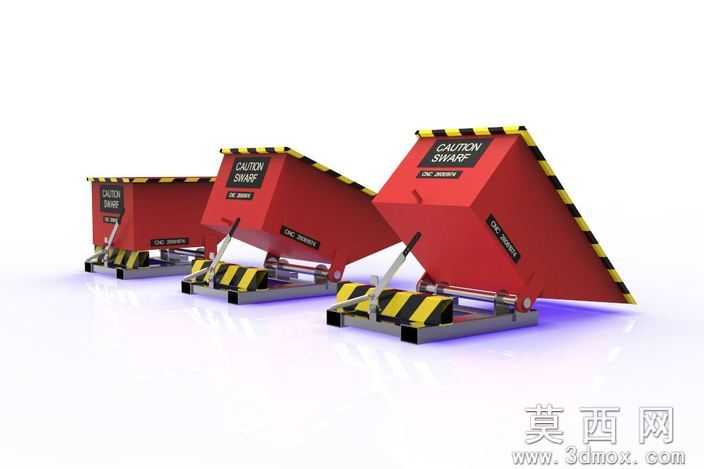

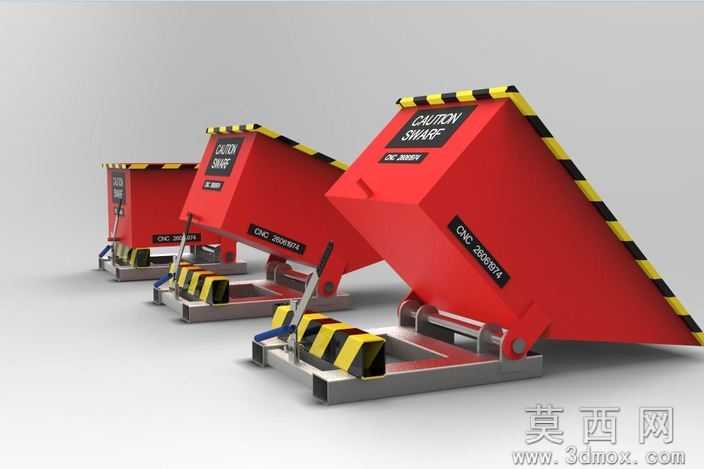

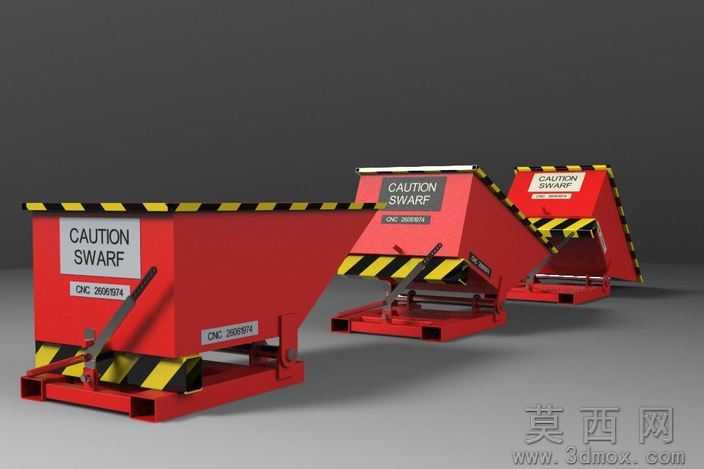

本模型为叉车配套使用的可翻转式切屑废料垃圾箱，建模阶段以实际车间废料转运需求为核心基准，首先通过实地测量叉车叉齿间距、额定承载载荷、作业翻转角度等核心参数，确定箱体的整体长宽高尺寸与底座叉套的开孔规格，采用自底向上的建模逻辑，依次完成底座承载框架、翻转铰接结构、锁止操作手柄、箱体储料腔、警示标识安装位的特征绘制，对铰接销轴、锁止卡扣等易磨损部件单独建立零件特征，预留装配间隙与磨损补偿量，所有特征均采用全参数化驱动设计，可根据不同吨位叉车的适配需求快速调整箱体容积、叉套间距与整体承载强度。参数设计层面，模型严格匹配工业废料转运的实际工况，箱体侧壁设置3°-5°的脱模斜度，既方便切屑倾倒时的顺滑滑落，也提升了箱体整体的结构刚度，底座框架采用加厚型槽钢截面参数设计，翻转铰接点的位置经过力学仿真验证，确保叉车举升后依靠箱体自重即可完成自动倾翻卸料，锁止机构采用偏心凸轮式锁止设计，参数设置满足行驶过程中箱体无意外松脱、卸料时单手即可快速解锁的操作需求，箱体边缘的黄黑警示条尺寸严格遵循工业安全标识的规范比例。渲染材质层面，模型采用工业级写实渲染设置，箱体主体赋予高饱和度的工业防锈红漆材质，调整材质的粗糙度与反光度模拟真实车间设备的漆面质感，黄黑警示条赋予高对比度的反光警示材质，锁止手柄、铰接销轴等金属部件赋予磨砂钢材材质，底座与叉齿接触的部位添加轻微磨损的材质纹理，背景采用中性深灰摄影棚环境，搭配柔和的三点布光，清晰展现箱体的结构层次与不同部件的材质差异，多角度渲染图完整呈现箱体闭合锁止、半翻转、全卸料三种核心工作状态。结构原理层面，该废料箱无需额外动力驱动，依靠叉车的举升动作即可完成卸料作业，底座为固定承载结构，上方设置与箱体连接的翻转铰接轴，箱体前端设置与底座配合的锁止卡扣，当叉车叉取箱体运输至卸料点后，操作手柄解锁锁止机构，继续举升叉齿时箱体绕铰接轴旋转，当重心越过铰接点后箱体在自重作用下自动翻转，将内部储存的金属切屑、加工废料倾倒而出，卸料完成后下降叉齿，箱体在自重作用下复位，锁止机构自动卡合完成锁止，可直接进行下一轮的废料收集作业，整体结构无复杂液压或电控部件，故障率极低，适配绝大多数通用型平衡重式叉车。软件兼容层面，模型提供多格式文件输出，包含AutoCAD2010版本的二维工程图纸，可直接用于生产加工的尺寸参考，同时输出STL、STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，不同软件导入后可保留完整的装配结构与零件特征，方便用户根据自身使用需求进行二次修改、结构优化或工程出图，无需重新进行基础建模工作。研发教学应用层面，该模型可作为机械设计专业的教学案例，帮助学生理解叉车属具的适配设计逻辑、无动力自翻转结构的力学原理、工业产品的安全规范设计要求，也可作为车间物流规划、生产现场5S管理的方案演示模型，辅助生产管理人员完成车间废料收集点位的布局规划，同时也可作为中小型机械加工厂生产该类废料箱的研发参考模型，缩短产品研发周期，降低前期设计的试错成本，帮助企业快速推出适配市场需求的叉车配套废料转运产品。
