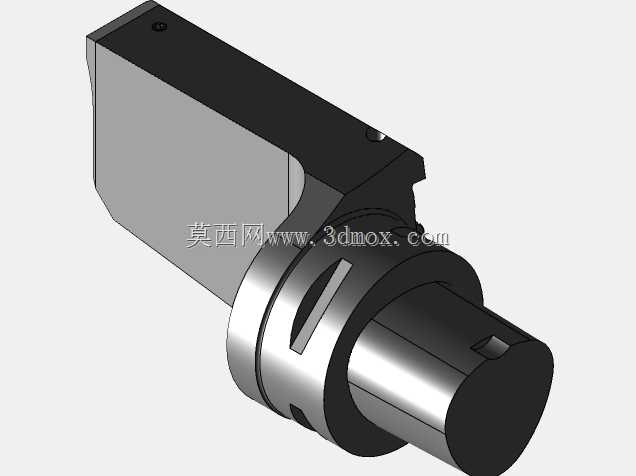

C5APBR3111021型磨削加工用刀夹结构

这款C5APBR3111021型磨削刀夹，是面向精密内圆、外圆磨削工序开发的专用刀具装夹部件，主要应用于各类数控磨床、复合加工机床的磨削作业场景，在轴承套圈精加工、液压阀芯磨削、精密轴类零件外圆成型加工等对尺寸精度、表面粗糙度要求严苛的工序中，承担磨削刀具的定位、夹持与扭矩传递作用，是保障磨削加工稳定性的核心配套部件。从实际加工用途来看，该刀夹可适配多种规格的磨削磨头、成型砂轮杆，能够在高速旋转的磨削工况下，牢牢锁定刀具位置，避免加工过程中出现刀具颤振、偏摆问题，有效降低加工表面的振纹、尺寸超差风险，帮助加工场景实现IT5级以上的尺寸精度控制，满足精密零部件的批量加工一致性要求。在功能特性设计上，该刀夹采用了模块化的接口设计，前端的圆柱定位轴段做了高精度的公差配合设计，与机床主轴端面贴合后可实现重复定位精度控制在0.002mm以内，侧面的锁紧定位槽可配合主轴的锁紧销实现周向防转，能够承受磨削过程中较大的径向切削力，避免重载磨削下出现刀具打滑移位。刀夹主体的方型安装段做了减重与刚性平衡设计，既保证了整体结构的抗扭刚性，又控制了整体重量，降低主轴高速旋转时的动平衡负载，减少主轴轴承的额外磨损。从设计思路来看，这款刀夹充分考虑了磨削加工的工况特性：磨削过程中会产生大量的磨屑与切削液冲刷，因此刀夹的所有连接缝隙都做了贴合密封设计，避免磨屑进入配合面造成定位精度损失；刀夹的外轮廓做了圆滑过渡处理，没有突兀的凸起结构，既可以减少高速旋转时的风阻噪音，也能避免切削液飞溅形成紊流影响加工区域的冷却效果。在外形尺寸与安装边界上，该刀夹的主轴连接段采用标准的CAPTO C5接口规格，连接轴直径为50mm，刀夹整体轴向长度控制在110mm，方型刀体段的截面尺寸为32mm*40mm，安装时仅需保证主轴端面到刀夹前端刀具安装位的轴向伸出长度不超过设计阈值，即可满足大部分中小型精密磨床的安装空间要求，无需对机床主轴结构做额外改造即可直接换装使用，适配性较强。刀夹的刀具锁紧部位采用内六角锁紧螺钉结构，操作人员在更换磨削刀具时，仅需使用标准内六角扳手即可完成刀具的拆装锁紧，换刀流程便捷，能够有效减少工序间的换刀辅助时间，提升批量加工的生产效率。
