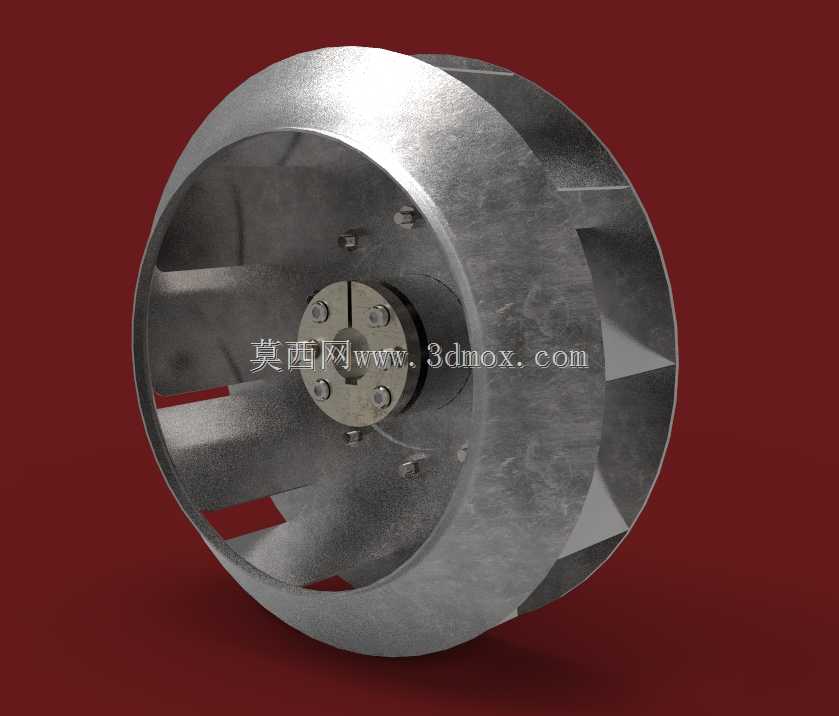

离心式鼓风通风机叶轮装配结构

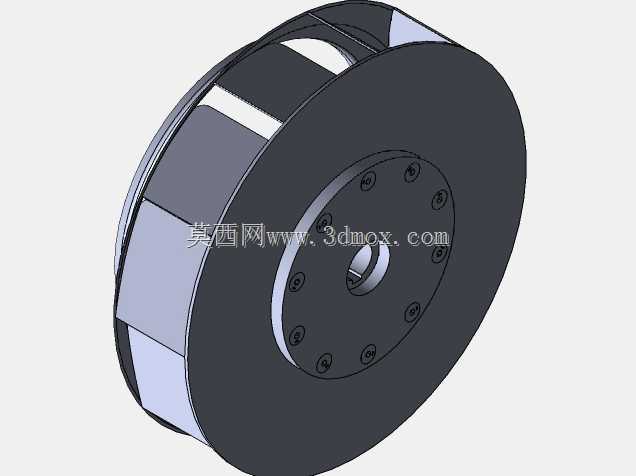

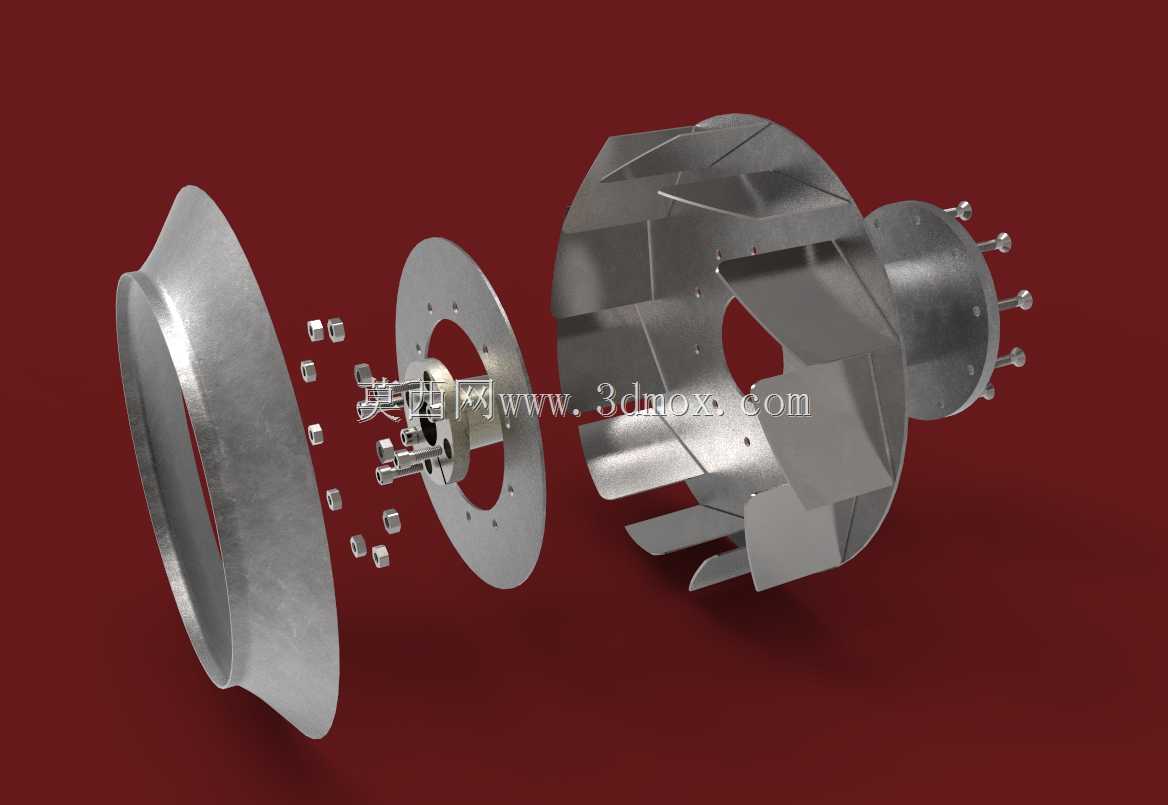

这款离心鼓风部件主要应用在工业厂房通风换气、生产设备风送供料、暖通空调系统送风、环保除尘设备引风等场景，作为整套风系统的核心做功部件，依靠叶轮高速旋转产生的离心力对空气做功，实现气体的增压与定向输送，可适配不同风压、风量需求的通风场景，既可以单独作为鼓风单元配套小型设备，也可以集成到大型通风系统中作为核心动力组件。从实际用途来看，该部件能够持续稳定输送清洁空气，也可适配轻度含尘气体的输送工况，在车间排风、设备冷却、物料气力输送、燃烧器供风等环节都能发挥作用，运行过程中气流平稳、风压充足，可满足长时间连续运转的使用需求。产品采用分体式装配结构设计，核心部件包含进风集流器、叶轮前盘、后盘、冲压成型叶片、轮毂连接组件以及配套的紧固连接件，各部件拆分设计既方便加工制造时的精度管控，也便于后期运维过程中的部件更换与动平衡校准。设计过程中充分考量了气动性能与结构强度的平衡，叶片采用后向式冲压成型结构，型线经过气动优化，能够在运转时降低气流紊流损失，提升鼓风效率同时降低运行噪音；进风集流器采用圆弧过渡型面，能够引导气流平顺进入叶轮腔道，减少进气口的涡流损耗；轮毂部位设置多组连接螺栓孔，可与不同规格的驱动电机输出轴进行适配连接，安装时可根据配套电机的轴径、安装法兰尺寸调整连接方案，适配性较强。外形尺寸方面，该叶轮整体为回转类结构，进风口端采用渐扩式集流结构，最大外径覆盖叶轮叶片外沿尺寸，轴向安装尺寸从集流器前端面到轮毂后安装面预留了充足的连接空间，安装时需注意进风口端与风道的密封配合，预留足够的径向间隙避免运转时与壳体产生刮擦，轮毂端与电机轴连接时需保证同轴度，完成装配后需进行整体动平衡校准，确保高速运转时的稳定性，减少振动与噪音。各连接紧固件采用对称排布设计，能够保证高速旋转时的受力均匀，避免长期运转出现连接松动的问题，整体结构兼顾了加工便利性、装配便捷性与运行可靠性，能够适配多数常规离心通风场景的使用需求。
