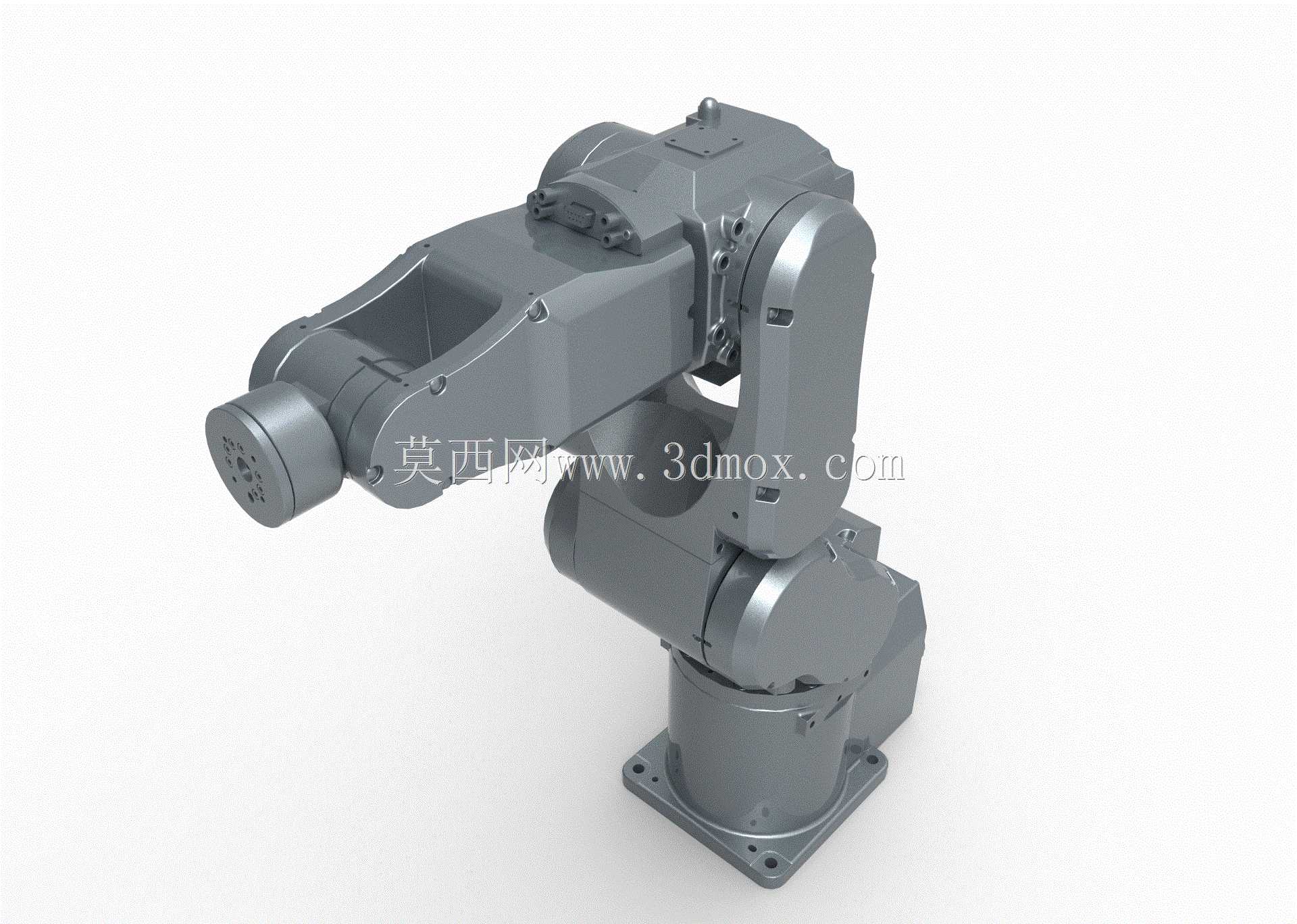

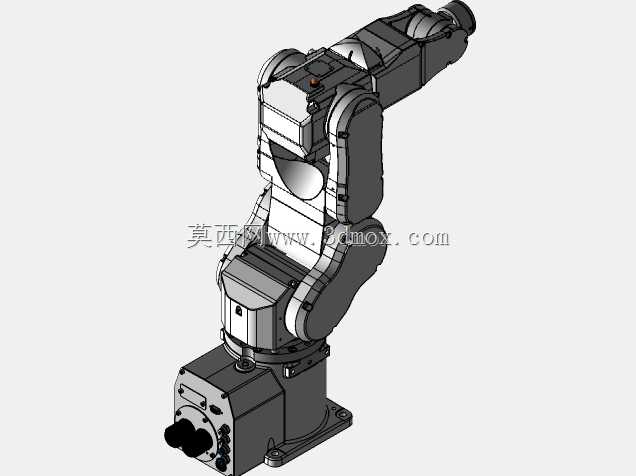

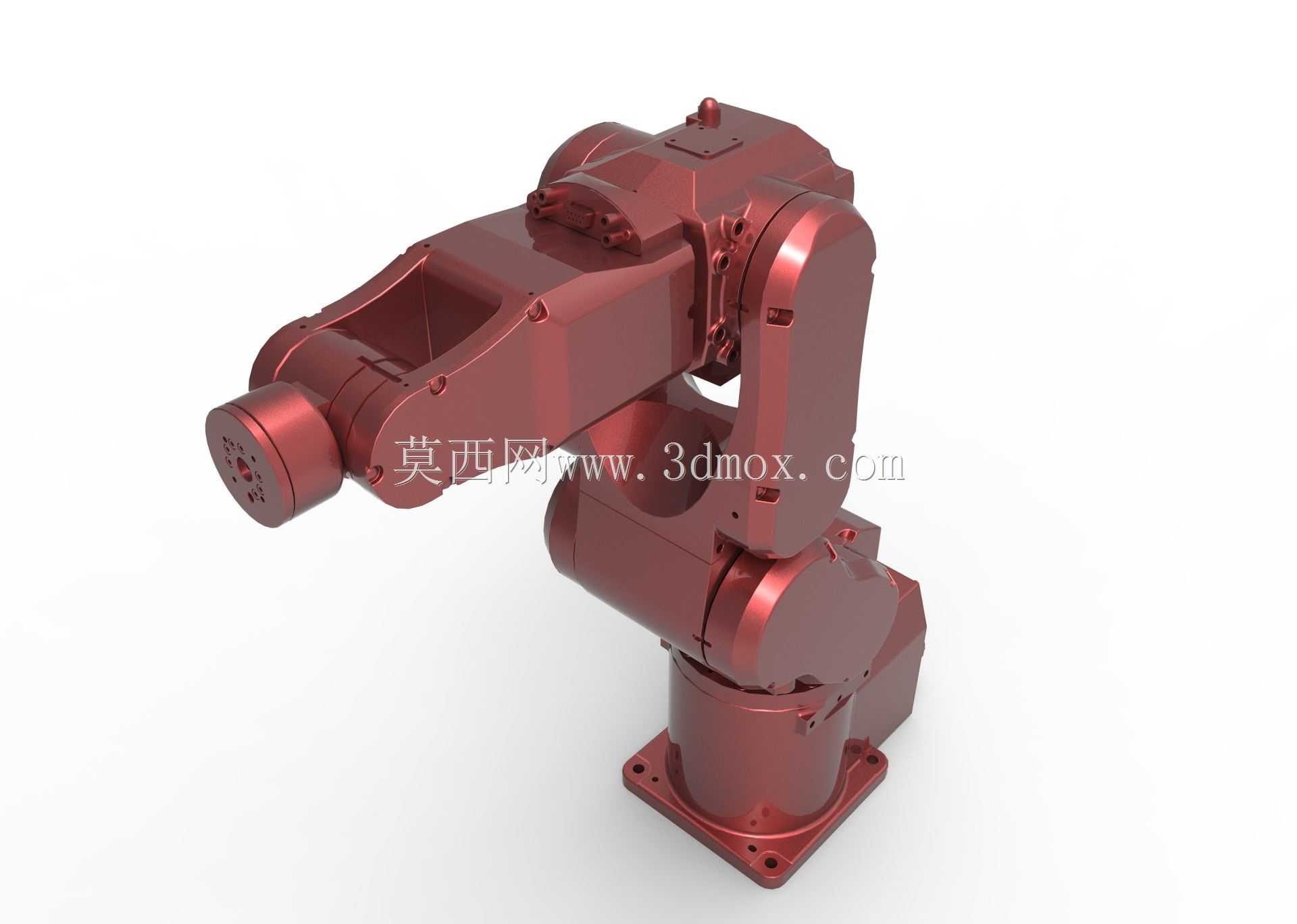

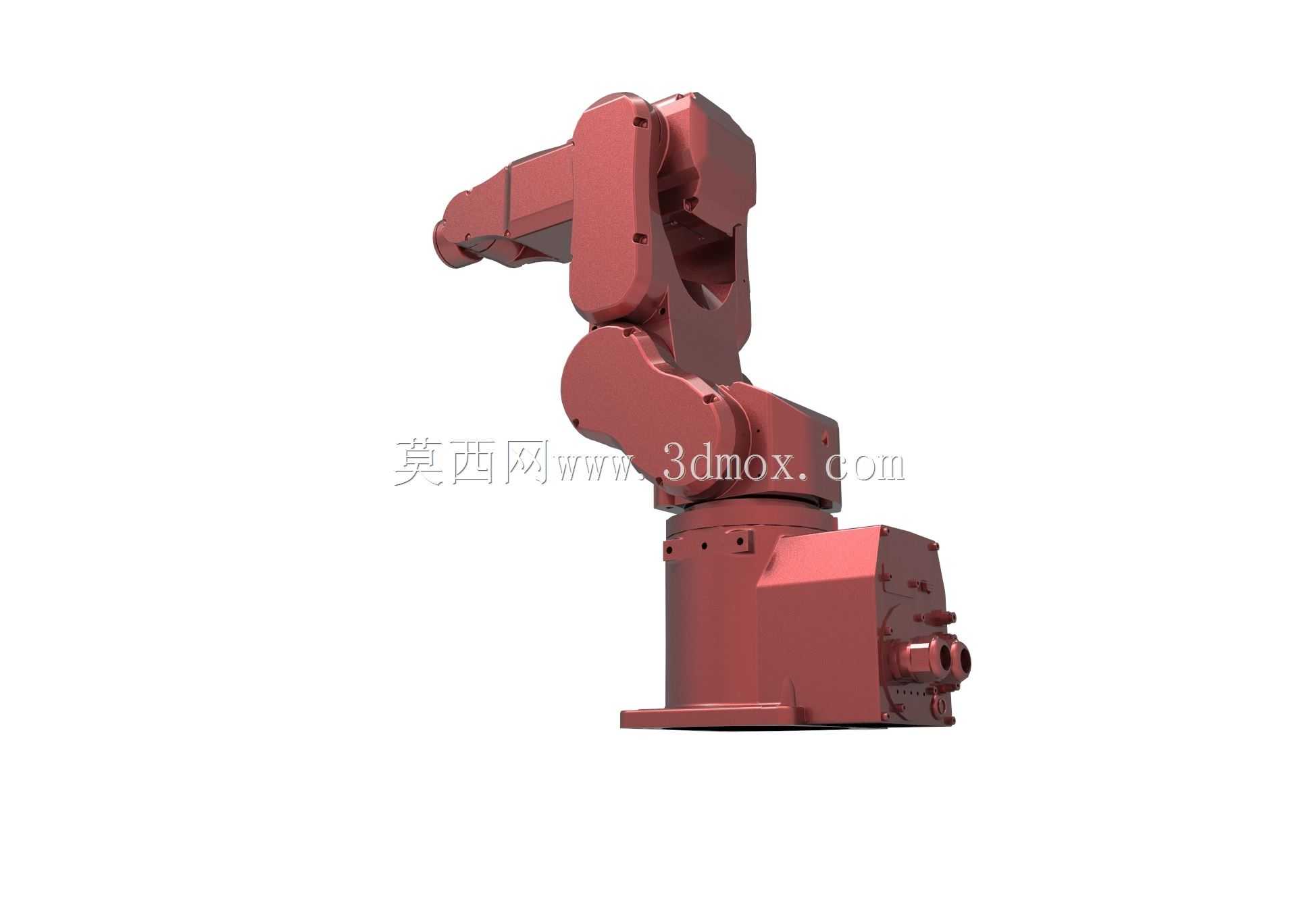

六轴工业机械臂本体结构三维设计

　　这款六轴关节式机械臂的结构设计，核心围绕紧凑空间内的多自由度作业需求展开，从底座安装面到末端法兰的全链路结构，都做了针对性的刚度与运动范围匹配。先看安装边界部分，底座采用方形法兰安装结构，四个安装孔位对称分布，安装面做了精加工贴合设计，能直接固定在设备机架、移动AGV平台或者独立工作站台面上，底座内部预留了走线空腔，所有关节的动力线、编码器线都可以从底座中心的穿线孔引出，避免外部走线在运动过程中出现拉扯、磨损问题，也能减少管线对关节运动范围的干涉。

　　从关节配置来看，六个转动关节的排布完全遵循工业级六轴机器人的运动逻辑：第一关节为底座回转关节，承担整臂水平方向的大范围回转动作，支撑整个上部臂体的重量，因此关节处的轴承选型做了加宽处理，能承受较大的倾覆力矩；第二关节为大臂摆动关节，连接底座与大臂结构，负责臂体在垂直平面内的俯仰动作，大臂采用一体化铸铝结构的设计思路，在保证结构刚度的前提下尽可能削减壁厚冗余，降低臂体自身重量对关节负载的消耗；第三关节为小臂摆动关节，衔接大臂与小臂结构，配合第二关节完成臂体的伸缩、抬升动作，关节处做了限位结构设计，避免运动过程中大小臂出现碰撞干涉；第四、第五、第六关节集中在腕部结构，三个关节的轴线相互垂直交汇于一点，分别负责腕部的回转、摆动、末端旋转动作，能让末端执行器实现任意空间姿态的调整，满足复杂轨迹的作业需求。

　　在实际应用场景中，这类六轴机械臂可覆盖3C电子行业的零部件分拣、精密装配，五金加工行业的上下料、工件打磨，轻工行业的涂胶、点胶，以及教学实训场景的机器人运动演示等多种工况。不同工况下对臂体负载的要求不同，这款结构的关节连接处都预留了标准的电机、减速器安装位，设计人员可以根据实际负载需求匹配对应规格的传动部件，不需要对整体臂体结构做大规模修改，具备较好的设计复用性。

　　从结构细节设计来看，所有关节的合模线、接缝处都做了圆弧过渡处理，既避免了尖锐边角在安装调试过程中造成磕碰损伤，也能减少车间粉尘、切削液在臂体表面的堆积，日常维护清洁更加方便。臂体内部的走线槽做了分腔设计，动力线与信号线分开排布，减少信号传输过程中的电磁干扰，保证关节运动控制的精度。末端法兰采用标准的工业接口尺寸，能直接适配市面上主流的夹爪、吸盘、焊枪、打磨头等执行器，不需要额外做转接法兰的设计，缩短集成调试的周期。

　　在运动边界设计上，每个关节都设置了硬限位与软限位的安装位置，硬限位采用机械挡块结构，在控制系统出现异常时能直接阻挡关节超程转动，避免臂体撞击周边设备造成损坏；软限位的触发点位置预留了传感器安装位，可根据实际工作站的布局调整限位触发角度，灵活适配不同的作业空间。大臂与小臂的内部做了加强筋布局，筋位的走向完全贴合关节受力的传递路径，在臂体伸展到最大行程时，末端的形变控制在精密装配作业允许的范围内，不会因为臂体刚度不足导致作业精度下降。

　　另外，这款结构的外观设计充分考虑了工业场景的使用需求，臂体表面没有多余的凸起结构，所有紧固件都做了沉头处理，保证臂体外表面平整光滑，在洁净车间使用时不容易积尘，也方便加装防护外罩满足洁净度要求。关节处的密封槽预留了密封圈安装位置，可根据使用场景选择不同防护等级的密封件，在有切削液、粉尘的加工场景中使用时，能有效阻挡杂质进入关节内部，延长传动部件的使用寿命。
